六角头螺栓螺母配合连接结构三维设计

在各类机械结构的装配环节中，螺纹连接是应用覆盖范围最广的可拆卸连接形式，这套六角头螺栓与螺母的配合结构，可适配从普通民用设备到重型工业装备的多数紧固场景，小到电子设备壳体拼接、普通工装夹具的组件固定，大到工程机械机架拼接、输送设备机架装配、机床防护结构安装，都能见到这类紧固件的身影。不同于焊接、铆接等永久连接形式，螺栓螺母的组合可以在设备检修、部件更换、运维调整时实现无损拆装，不会破坏被连接件的基体结构，这也是其在需要定期维护的设备结构中被大量采用的核心原因。

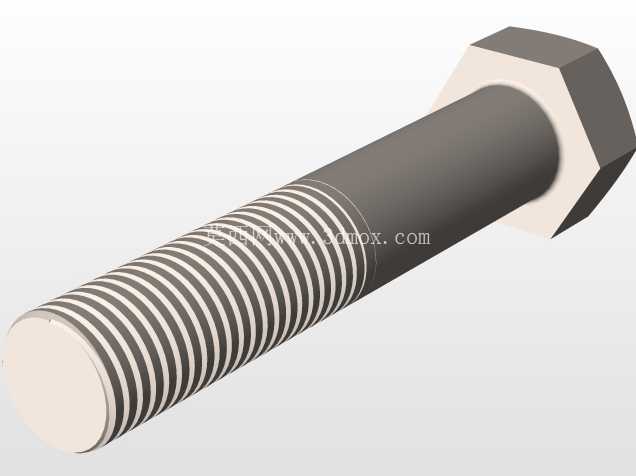

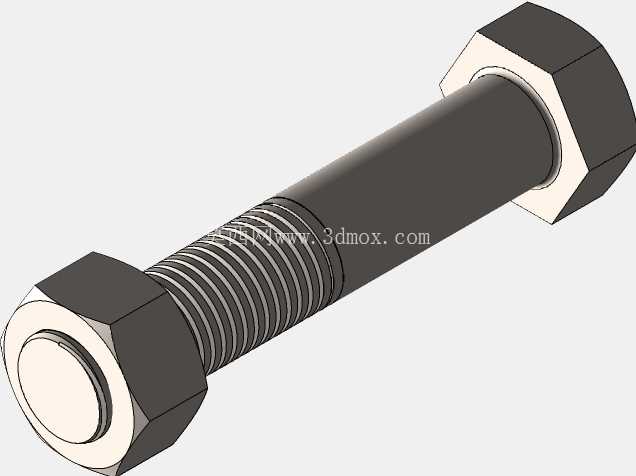

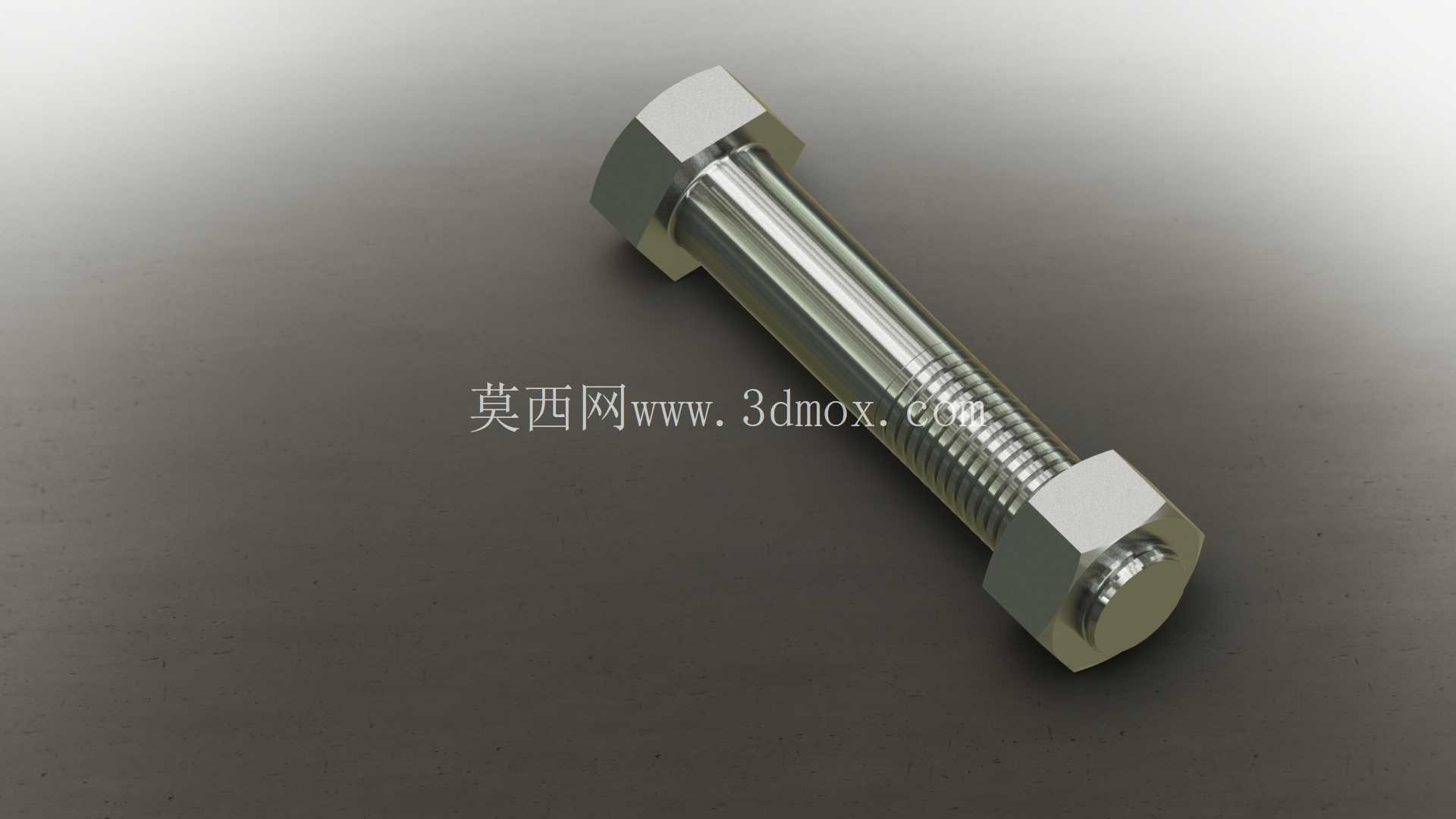

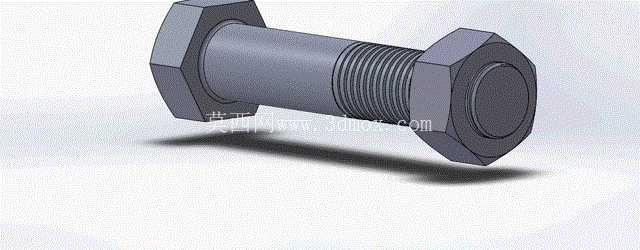

从结构设计逻辑来看，这套螺栓采用标准外六角头部设计，六角头的对边尺寸、头部厚度均匹配常规手动扳手、气动扳手的卡口规格，现场装配时不需要特制工装，普通作业人员即可完成锁紧操作。螺栓杆部设置了一段无螺纹的光杆段，这段光杆的直径与螺纹大径保持一致，装配时光杆段可穿入被连接件的预制安装孔内，承担横向剪切载荷，避免螺纹牙型直接承受剪切力导致的滑牙、断裂问题；光杆段长度根据常见的被连接件总厚度做了适配，当被连接件总厚度在光杆长度区间内时，锁紧后螺纹啮合段不会出现在剪切受力面，能大幅提升连接结构的抗剪切疲劳寿命。杆部末端的螺纹段采用普通公制三角螺纹，牙型角60度，螺纹收尾处设置了合理的退刀结构，避免螺母旋入到螺纹根部时出现卡滞，同时螺纹的公差带选用中等配合精度，既能保证螺母旋合过程顺畅无卡涩，又能控制配合间隙在合理范围，避免锁紧后出现横向窜动。

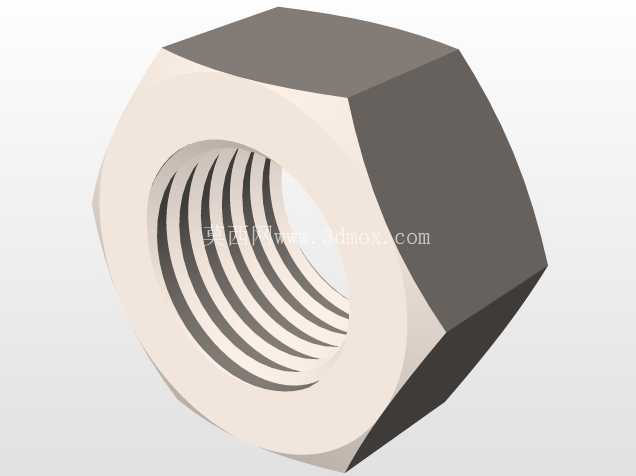

配套的螺母同样采用外六角结构，厚度匹配螺栓的性能等级，保证螺纹啮合长度满足额定载荷下的强度要求，不会出现螺纹脱扣的失效问题；螺母端面与被连接件接触的一侧做了微小的倒角处理，既可以去除端面加工毛刺，又能在锁紧时引导螺母与被连接件表面贴合，避免因端面毛刺导致锁紧后出现虚接、预紧力不足的问题。

在安装边界方面，这套螺栓螺母组合对安装空间的要求较低，六角头的回转半径只需要满足扳手的最小操作空间即可，不需要在被连接件周围预留过大的操作空位，适合在结构紧凑的设备内部使用。安装时需要在被连接件上预制与螺栓光杆段间隙配合的通孔，孔的轴线需要保证与连接面垂直，避免螺栓穿入后出现偏斜，导致锁紧时螺栓承受附加弯曲应力；预紧力的施加需要匹配螺栓的公称直径与性能等级，不能过度锁紧导致螺栓杆部出现塑性变形，也不能预紧力不足导致设备运行过程中螺母受振动松脱。针对存在持续振动的使用场景，还可以在螺母与被连接件之间加装平垫圈、弹簧垫圈或者防松垫片，进一步提升连接的可靠性，这套螺栓与螺母的端面尺寸完全适配标准规格的平垫、弹垫，不需要额外定制非标垫片。

从建模实现的角度来看，螺纹段的建模还原了真实螺纹的牙型轮廓，不是简单的贴图示意，在做装配干涉检查、运动仿真时，可以真实模拟螺母旋入旋出的过程，也能直观展示螺纹啮合的接触状态，方便设计人员在做整机结构设计时，提前校验螺栓穿入路径是否存在干涉、螺母锁紧时扳手操作空间是否足够，避免实际加工装配时才发现空间不足的问题。光杆段与头部的过渡位置做了合理的圆角处理，还原了实际冷镦加工螺栓的工艺结构，避免应力集中导致的强度薄弱点，和实际量产的标准紧固件结构完全一致，可直接用于装配模拟、工程出图、结构受力分析等场景。
