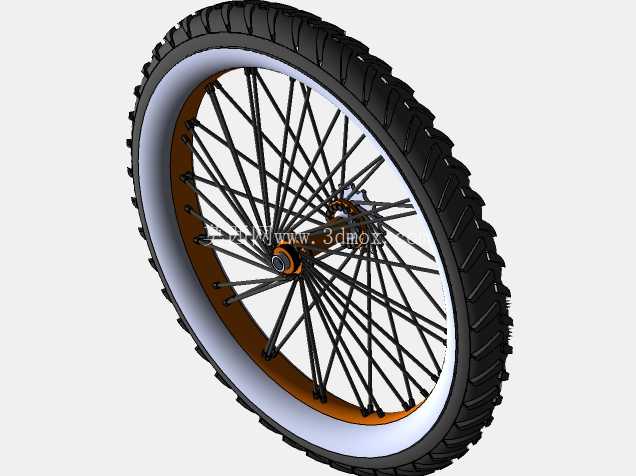

辐条式自行车轮组三维结构设计

　　日常通勤、山地越野、特技小轮车等不同骑行场景下，轮组作为自行车直接接触地面的核心承载部件，其结构合理性直接决定骑行的平顺性、承载能力与转向响应速度，这套辐条式轮组的三维结构完全围绕实际骑行的受力工况搭建，没有冗余的装饰性结构。从实际安装边界来看，轮组的轴向宽度完全匹配常规民用自行车前叉、后车架的开档尺寸，轮辋的径向直径适配对应规格的充气外胎，花鼓两端的轴杆直径与车架、前叉的安装卡槽尺寸完全契合，不需要额外加工转接件即可直接完成装配，替换同规格的老旧轮组时不需要调整车架的原有安装位。

　　设计过程中首先梳理了轮组各部件的受力传递路径：骑行时地面的冲击力通过外胎传递到轮辋，再通过均匀排布的辐条分散到中心花鼓位置，最终通过花鼓轴传递到车架，因此辐条采用交叉排布的张紧结构，每根辐条的预紧力在建模时按照实际装配的张力值做了对应约束，避免出现单侧辐条张力不均导致的轮辋偏摆问题。轮辋部分采用双层圈结构，内层为辐条安装基座，预留了标准的辐条帽安装孔位，孔位的排布角度与辐条的倾斜角度完全匹配，避免辐条安装后出现弯折应力集中；外层为轮胎安装槽，槽深与槽宽完全适配对应规格的 clincher 外胎，胎唇卡位的凸起尺寸符合通用轮胎的安装标准，充气后胎唇可以完全卡入卡位，不会出现高速骑行时轮胎脱圈的风险。

　　外胎部分的胎纹采用块状凸起设计，胎块之间的排水槽可以在湿滑路面快速排走胎面与地面之间的积水，提升抓地力，胎体的厚度分布按照受力差异做了区分：胎面接触地面的位置橡胶厚度更大，提升耐磨性能，胎侧位置厚度适当降低，保证轮胎的形变量，过滤路面细碎颠簸。花鼓部分作为轮组的旋转核心，内部预留了标准轴承的安装位，轴杆贯穿花鼓中心，两端的锁紧螺纹规格匹配常规的轮组锁紧螺母，花鼓外侧的碟刹安装座或者飞轮安装位（根据前后轮差异）的尺寸完全符合通用配件标准，不需要额外改装即可适配市售的碟刹片、卡式飞轮。

　　辐条的数量选择兼顾了轻量化与结构强度，每根辐条的端头采用标准的弯头结构，与花鼓上的辐条挂孔完全贴合，避免出现应力集中导致的辐条断裂问题，辐条帽与轮辋的接触位置预留了调整余量，实际装配时可以通过转动辐条帽调整单根辐条的张力，完成轮组的偏摆、圆度校正。在建模过程中所有的配合间隙都按照实际工程公差设置：花鼓与轴承的配合采用过盈配合尺寸，轴承内圈与轴杆的配合采用过渡配合，轮辋与外胎的配合预留了适当的安装间隙，方便徒手或者借助简单工具完成轮胎拆装，不会出现过紧导致安装困难或者过松导致轮胎移位的问题。这套轮组的结构可以适配不同类型的自行车使用场景，调整辐条数量、轮辋宽度、胎纹样式即可对应通勤车、山地车、特技小轮车的不同需求，建模时所有特征都采用参数化搭建，修改对应参数即可快速生成不同规格的轮组结构，方便后续做不同尺寸的衍生设计，也可以直接导入有限元分析软件，模拟不同载荷、不同冲击工况下的结构应力分布，优化辐条排布、轮辋厚度等参数，在保证结构强度的前提下尽可能降低轮组整体重量。
