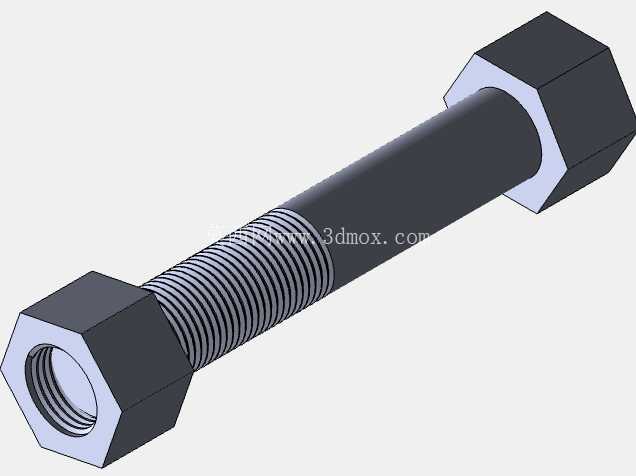

M12规格六角头螺栓配螺母紧固组件

　　六角头的结构设计是经过长期工程验证的成熟方案，头部的六方外形可以适配普通开口扳手、套筒扳手、活动扳手等多种通用拆装工具，在装配空间受限的场景下，只需要60度的扳手回转角度就能完成一次拧动操作，相比其他头型的紧固件，现场装配的适配性更强，不需要配备特殊的专用拆装工具，能有效降低现场装配的工具成本与操作门槛。配套的六角螺母和螺栓螺纹精度匹配，螺纹段的长度设计兼顾了不同厚度被连接件的锁附需求，70mm的螺杆总长度可以适配总厚度在20mm到50mm区间的被连接件组合，当被连接件总厚度偏小时，还可以搭配平垫圈、弹簧垫圈使用，既可以分散螺母对被连接件表面的压应力，避免软质被连接件表面被压溃，也能起到防松效果，降低设备运行过程中因振动导致的螺纹副松脱风险。在各类机械结构的装配环节里，螺纹紧固件是应用最广泛的基础连接元件，这套M12规格的六角头螺栓搭配六角螺母的组合，是中等载荷连接场景下的常用选型。从实际应用场景来看，这类紧固件覆盖了从通用设备机架拼装、工装夹具锁附、传动部件定位到模具组件紧固的诸多场景，不管是小型自动化设备的铝型材框架搭建，还是中型输送线的支架连接，亦或是普通机床的外围护板固定，都能见到同规格紧固件的身影。

　　从设计思路上看，这套紧固件的建模完全遵循公制普通螺纹的参数规范，外螺纹的牙型角、螺距都符合通用标准，螺纹收尾处的退刀结构也做了还原，避免螺纹加工到螺杆根部出现应力集中的问题；螺栓头部和螺杆衔接的位置做了圆角过渡处理，这个细节在实际生产中能大幅降低螺栓受拉时的应力集中系数，避免螺栓在头部衔接位置发生断裂失效。螺母的内螺纹和螺栓外螺纹的配合间隙控制在合理范围，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大导致连接副出现晃动，影响连接刚性。

　　在安装边界方面，选用这套紧固件的时候需要提前在被连接件上加工直径13mm到13.5mm的穿过孔，孔位的同轴度偏差需要控制在0.5mm以内，避免强行穿入螺栓导致螺杆受附加弯曲应力，降低连接副的承载能力；装配时螺栓头部和螺母的贴合面需要保证平整，不能有焊渣、飞边、凸起等缺陷，否则拧紧后螺栓会受到附加弯矩，在交变载荷作用下很容易发生断裂。拧紧力矩需要控制在对应强度等级螺栓的推荐范围内，不能为了追求锁附效果过度拧紧，否则会导致螺纹牙型变形、螺杆拉长甚至断裂，也不能力矩不足导致预紧力不够，连接副容易松脱。

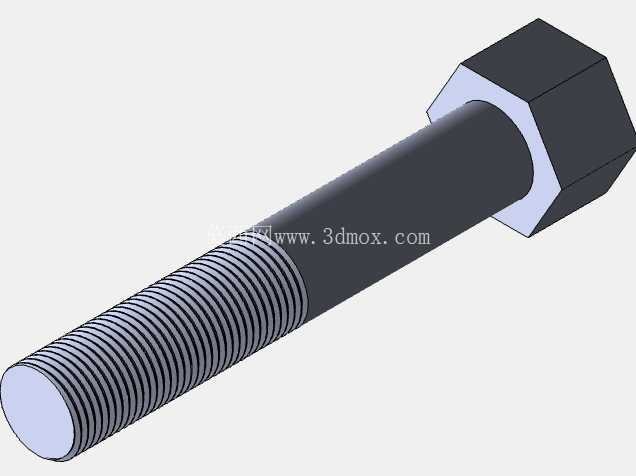

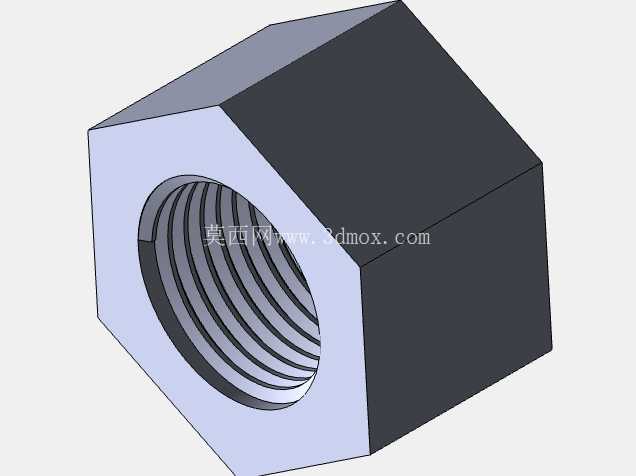

　　在三维建模的过程中，螺纹部分的呈现做了工程化的简化处理，既还原了螺纹的外形特征，方便装配时做干涉检查，也不会因为过于精细的螺纹牙型建模导致文件体积过大，影响整体装配体的运行流畅度；螺栓和螺母的六方对边尺寸、对角尺寸都严格按照标准参数建模，在做虚拟装配的时候可以直接验证扳手操作空间是否足够，提前发现结构设计中扳手空间不足的问题，避免实际装配时出现工具无法操作的情况。这类标准紧固件的三维模型在做整机设计的时候不需要重复建模，可以直接调取使用，能大幅提升结构设计的效率，同时保证标准件选型的准确性，减少因为标准件建模尺寸错误导致的生产装配问题。在做受力校核的时候，M12规格的普通碳钢螺栓在合理预紧的情况下，可以满足数吨级的静载荷抗拉需求，搭配防松结构后也能适应多数有振动的设备运行场景，是性价比极高的紧固方案选型。
