农用两吨级液压牵引起重绞车结构

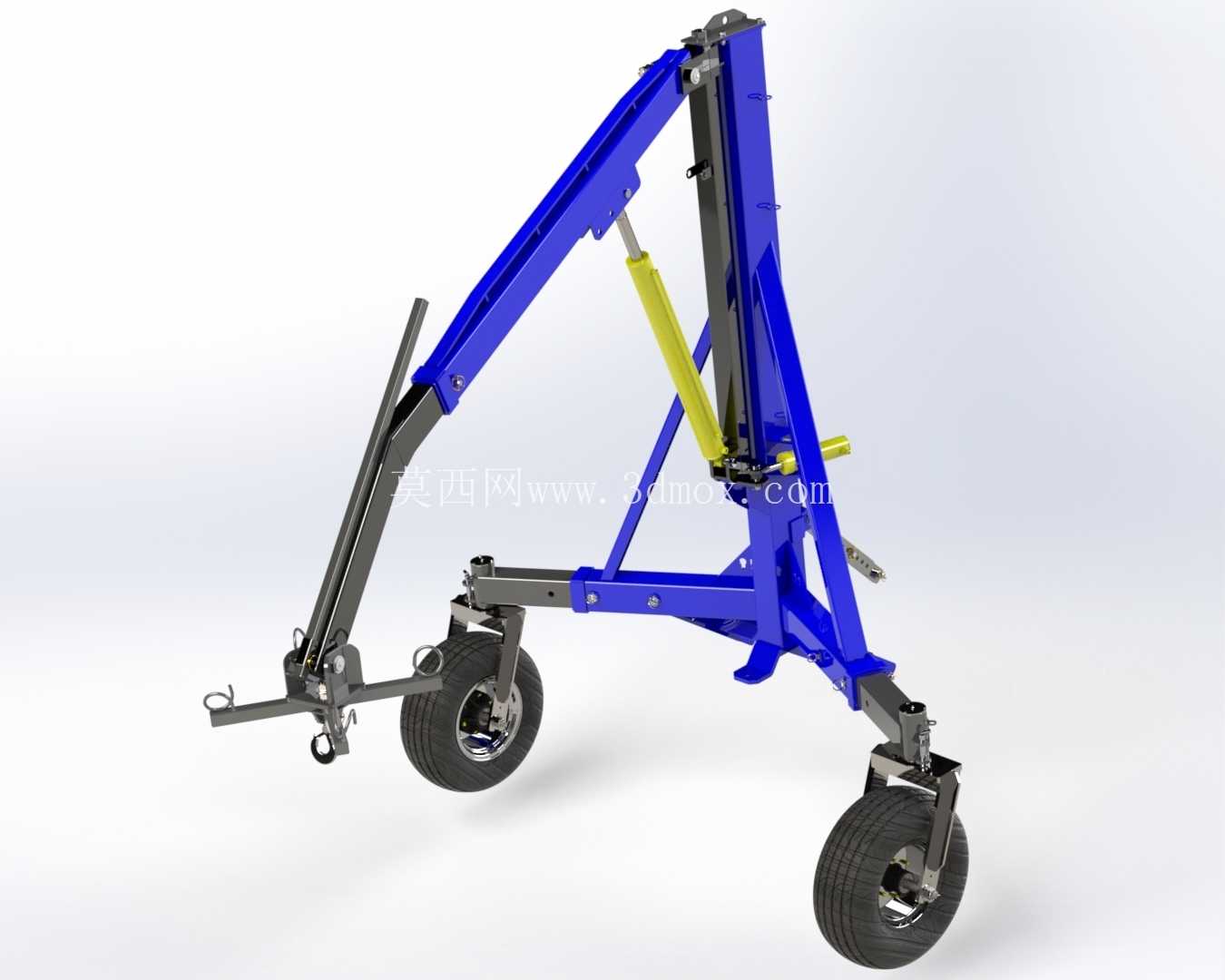

这款轮式液压起重牵引设备，核心定位是田间及户外非硬化场地的重载起重与牵引作业，针对农场日常运维中缺乏固定起重点位、作业面分散的痛点设计，额定承载上限为2000kg，可覆盖绝大多数农用机具转运、农资装卸、故障农机牵引移位的场景需求。设备采用三点悬挂适配结构，前端设置标准牵引挂接接口，可直接与农用拖拉机的后悬挂系统快速对接，无需额外改装连接基座，挂接后可随拖拉机完成跨地块转场，轮式支撑结构采用大宽度深花纹橡胶轮胎，接地比压控制在0.08MPa以内，即使在翻耕后的松软农田、泥泞牧场地表也不会出现陷轮问题，转场通过性远优于固定式起重支架。

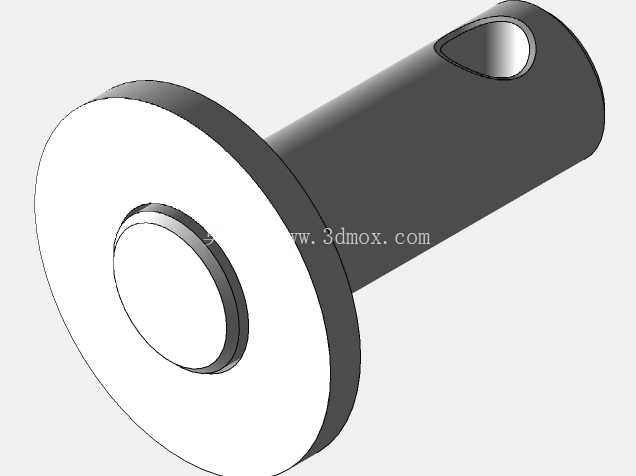

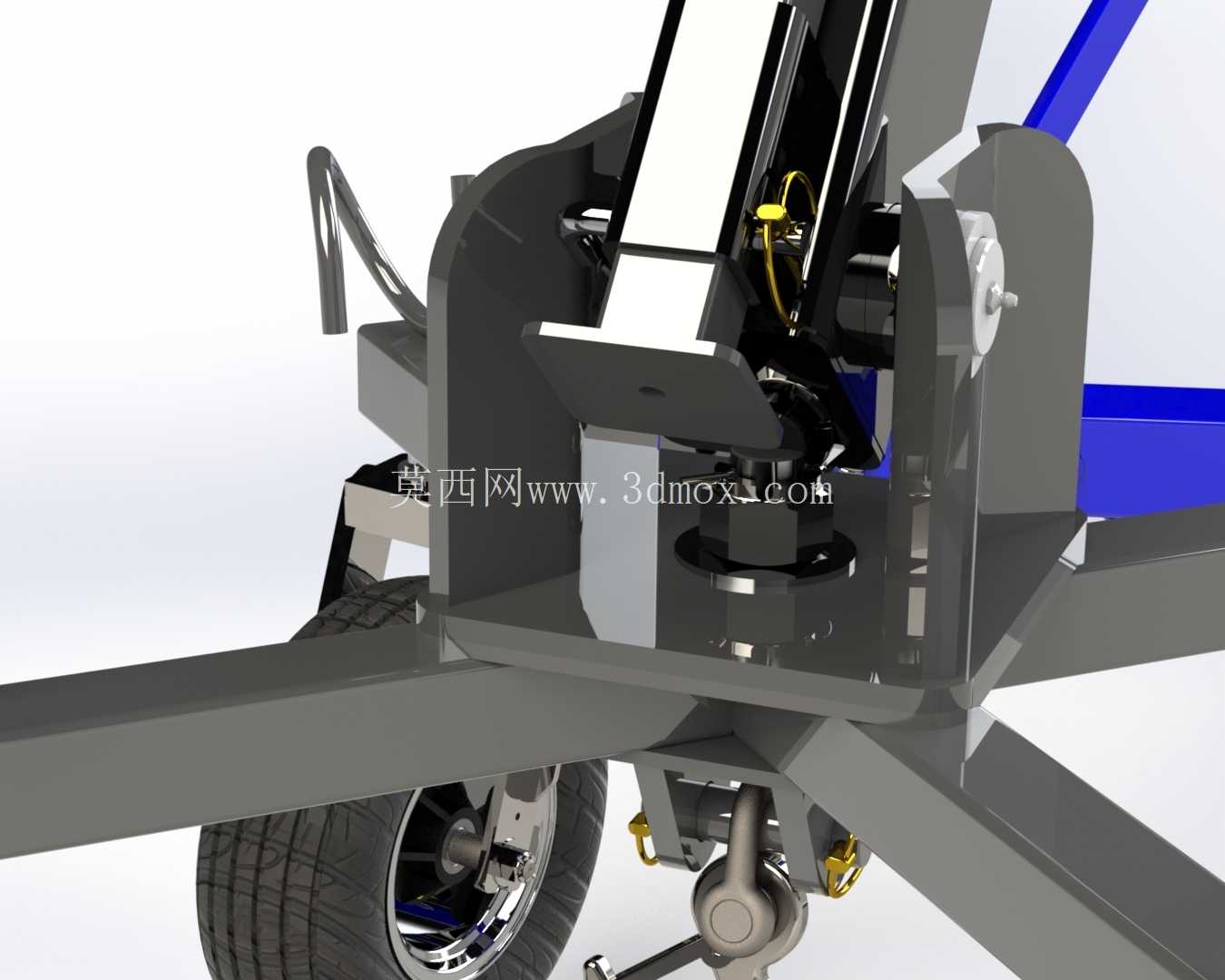

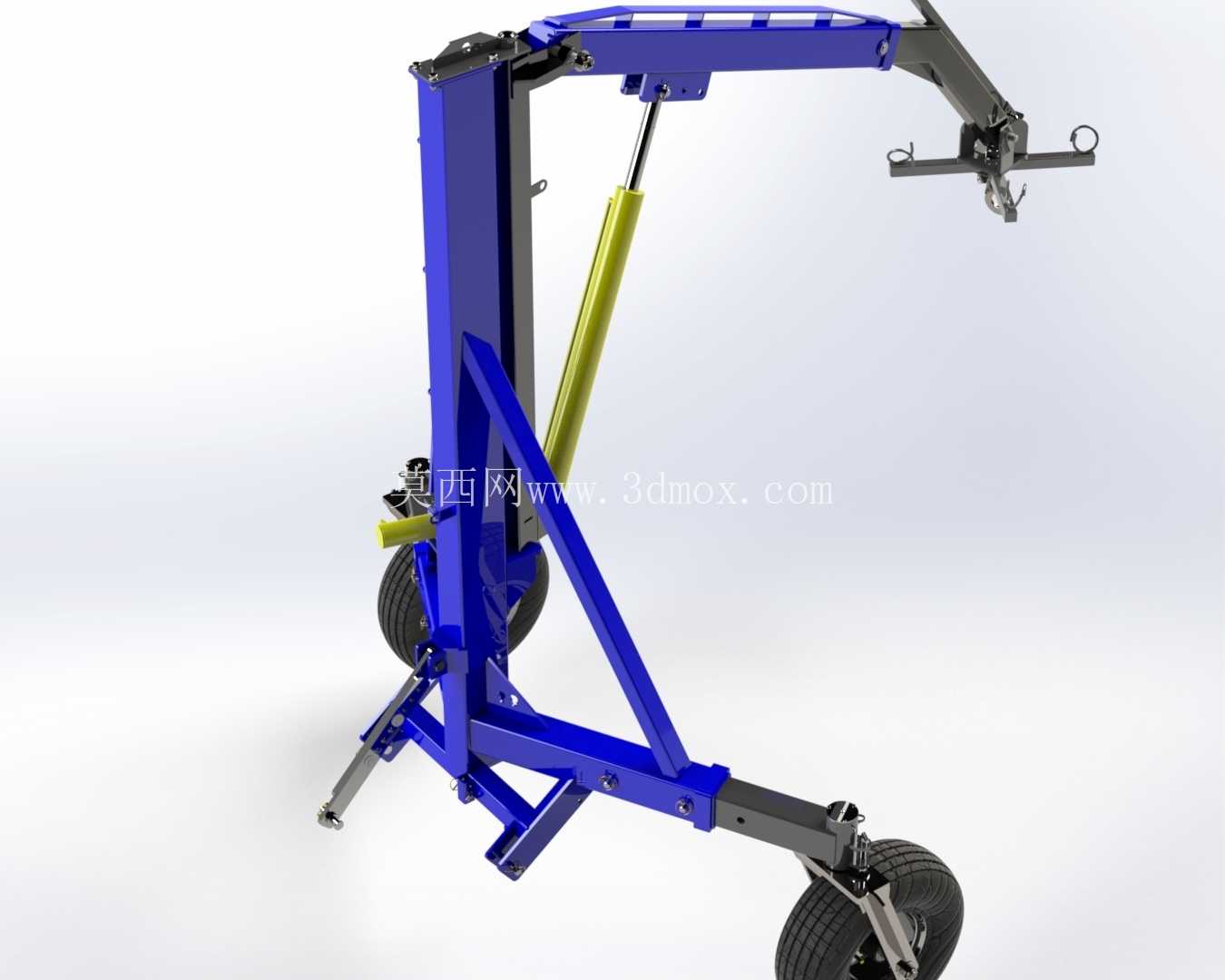

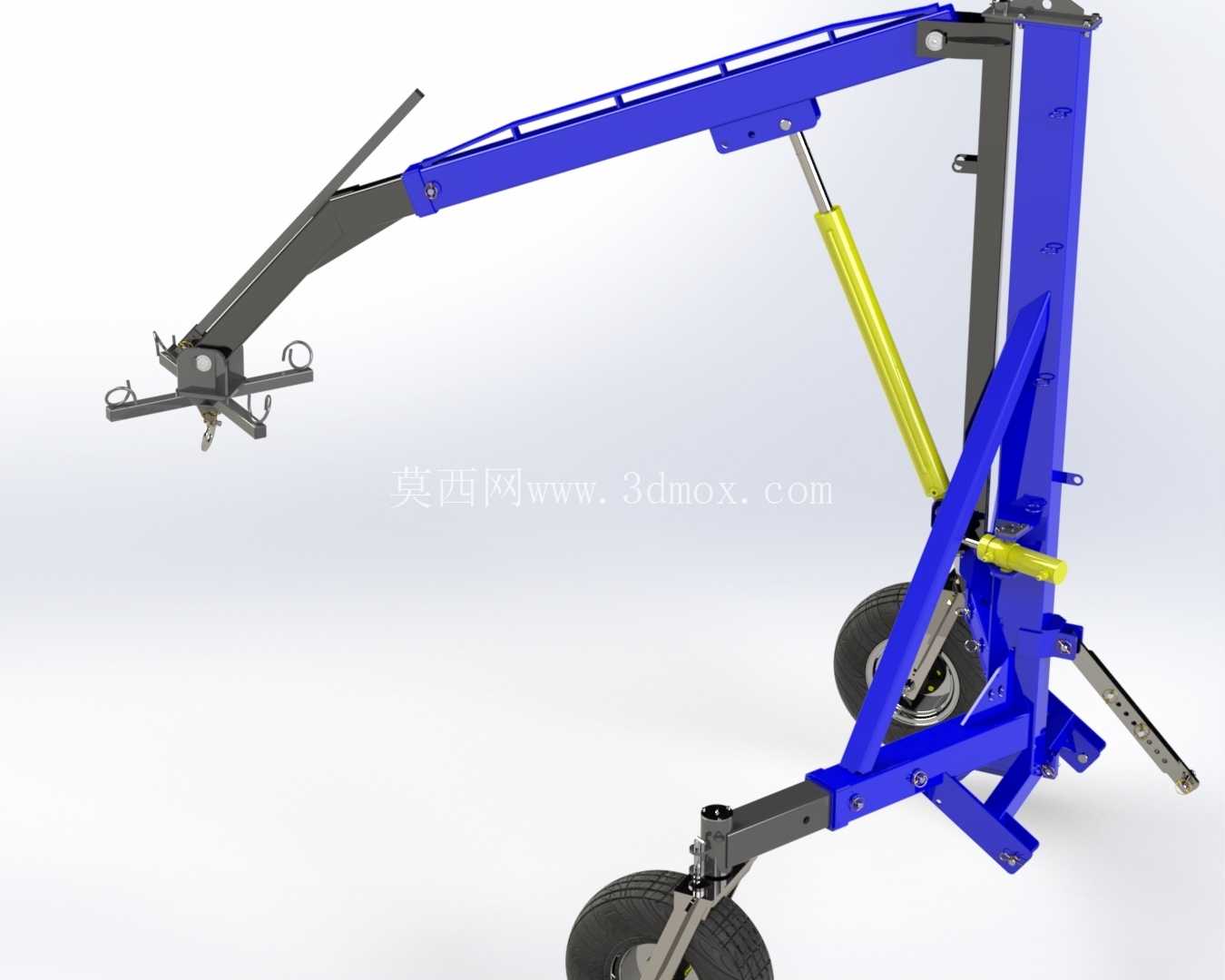

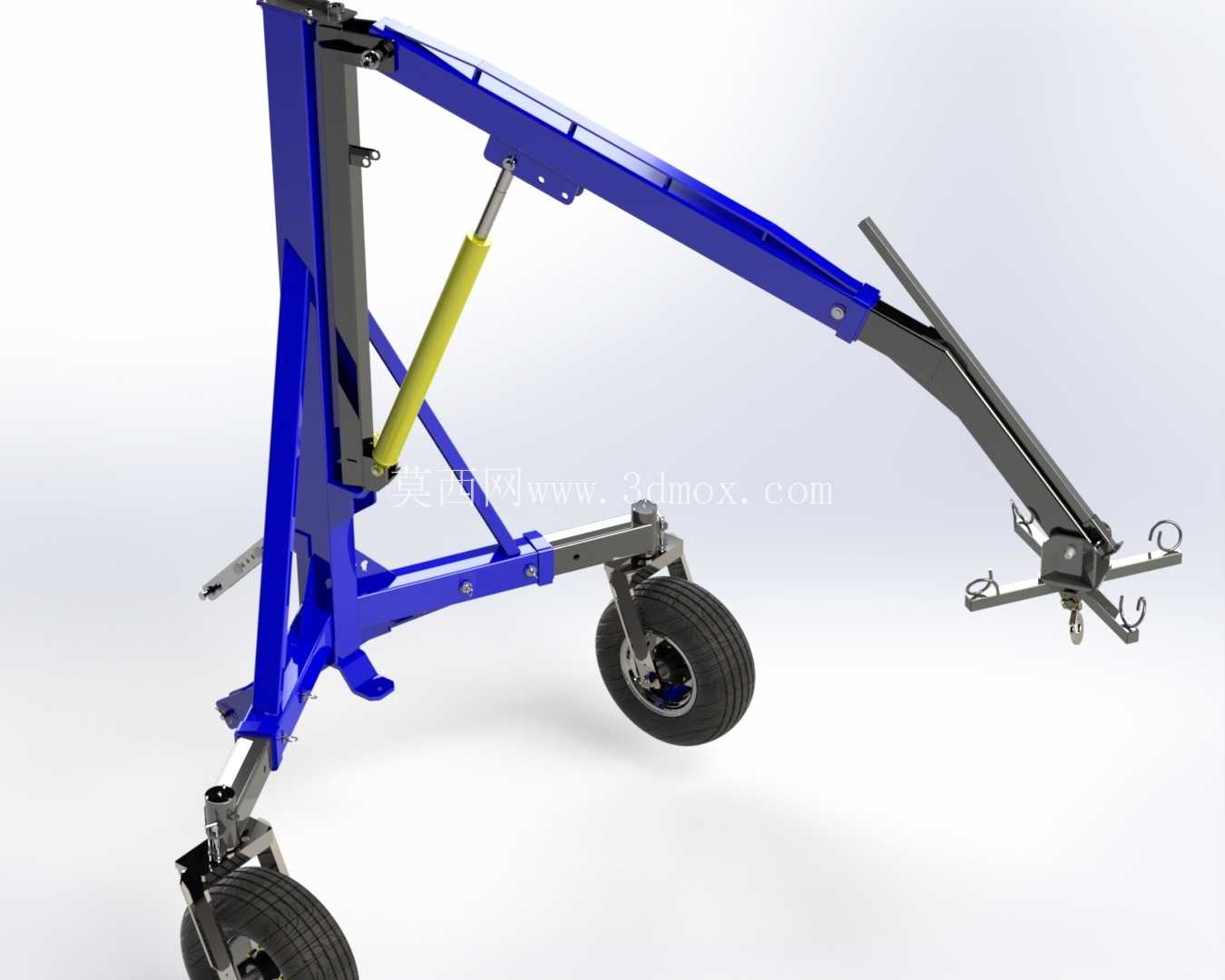

从功能架构来看，设备核心举升动作采用单级双作用液压油缸驱动，举升臂采用变截面箱型焊接结构，主臂板材选用Q355B低合金结构钢，壁厚6mm，在臂架全伸最大仰角65度状态下，2000kg额定载荷对应的臂根最大应力控制在172MPa，远低于材料屈服强度，预留足够的动载安全余量。臂架与主立柱的铰接点采用自润滑铜套配合40Cr调质销轴，销轴表面淬火硬度达到HRC45-50，可承受频繁变幅动作带来的径向冲击载荷，日常作业无需频繁加注润滑脂，降低户外运维难度。液压油缸的进出油口直接对接拖拉机的后置液压输出回路，无需额外配置独立液压动力单元，借助拖拉机本身的液压系统即可完成举升、下降的动作控制，油路中设置双向液压锁，当臂架举升到指定位置后，即使液压管路出现突发泄压，液压锁也能即时锁闭油缸腔室，避免臂架失速下坠引发作业风险。

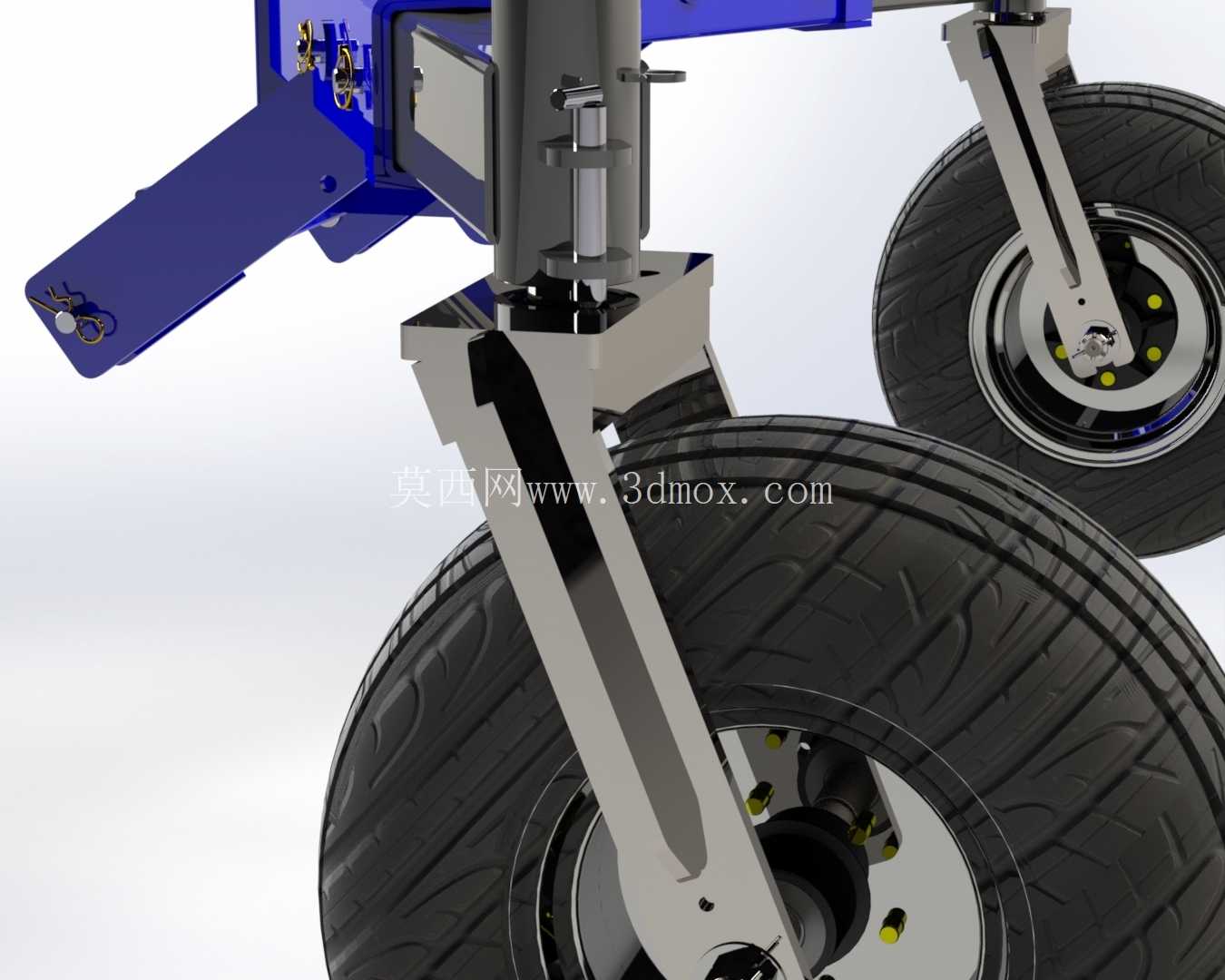

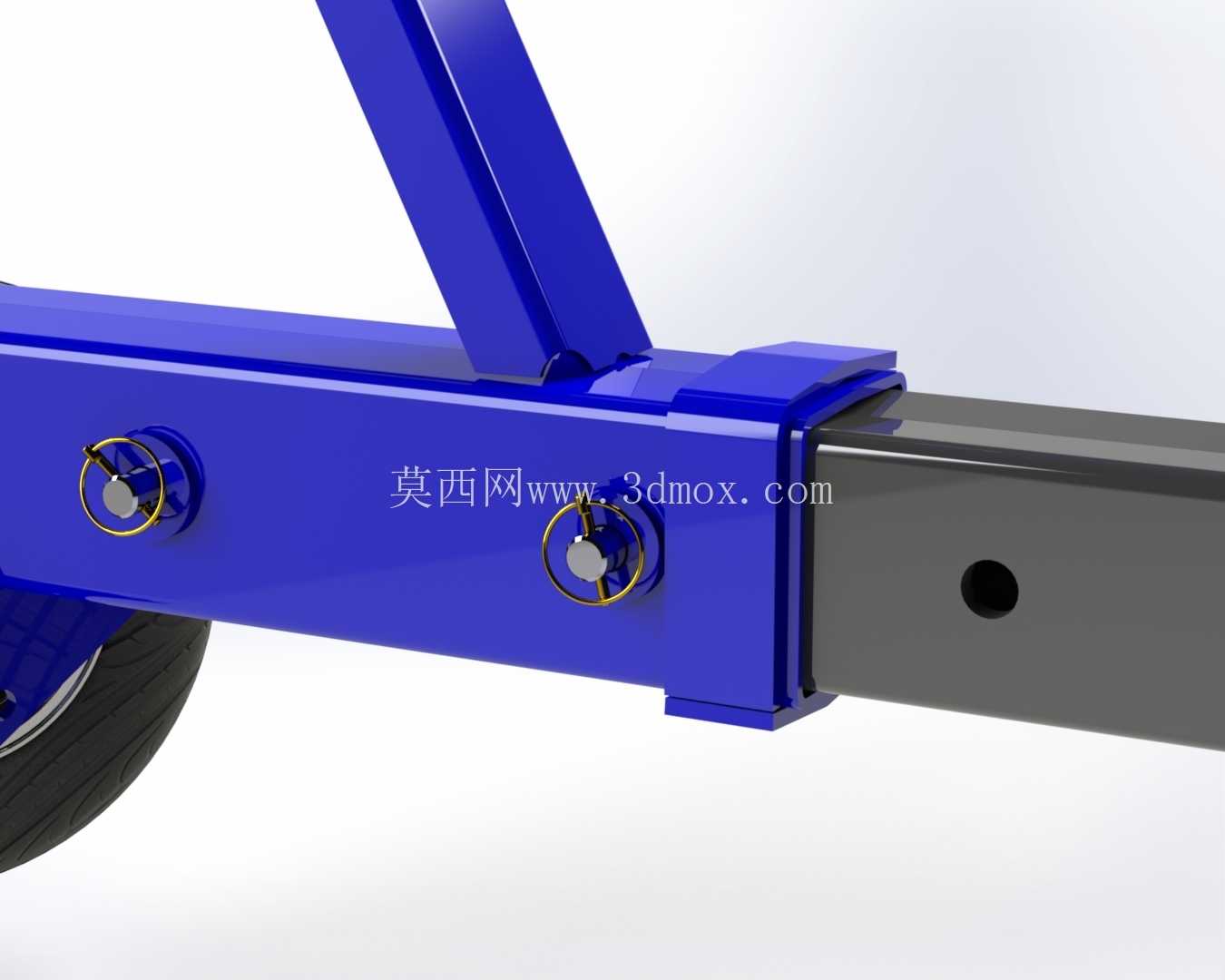

设备的支撑轮组采用可转向结构，前轮为万向转向轮组，转向角度范围可达±45度，在挂接转场时可跟随拖拉机的行驶轨迹灵活调整行进方向，后轮为定向支撑轮，轮轴位置设置高度调节螺杆，可根据挂接的拖拉机悬挂高度调整整机离地间隙，适配不同马力段拖拉机的悬挂接口高度差，调节范围在150mm以内，无需更换连接部件即可完成适配。主立柱底部设置可折叠的支撑支腿，当设备在固定点位开展起重作业时，可将两侧支腿展开并通过调节螺杆撑实地面，增大整机支撑跨距，将作业时的整机稳定性系数提升到1.4以上，避免侧翻风险，支腿折叠后通过插销固定在主立柱侧面，不会超出整机宽度边界，不影响转场通行。

从安装边界尺寸来看，设备在运输收纳状态下总长度为1850mm，总宽度为920mm，总高度为1680mm，完全符合农用机械道路通行的尺寸要求，挂接在拖拉机后不会超宽超高，可直接通行乡村硬化道路及田间机耕道。臂架在最低收纳位置时，前端吊钩的离地高度为320mm，可直接钩挂地面放置的货盘、农机部件，无需额外垫高作业对象；臂架举升到最大仰角时，吊钩的最大起升高度可达2800mm，可满足农用货车货厢高度的装卸需求，最大作业幅度为1400mm，在该幅度下额定起重量为800kg，可覆盖常规的散件吊装作业需求。前端吊钩采用带安全锁片的2吨级锻造吊钩，吊钩与臂架前端通过卸扣连接，可360度自由旋转，钩挂作业对象时无需反复调整设备站位，降低对位操作难度。

设计过程中针对户外作业的恶劣工况做了专项防护处理，所有结构件焊接完成后整体做抛丸除锈处理，表面喷涂聚氨酯耐候面漆，涂层厚度不低于80μm，可抵御田间酸碱土壤、化肥农药的腐蚀，延长设备户外使用寿命。所有铰接位置的缝隙处都设置橡胶防尘密封圈，避免田间尘土、秸秆碎屑进入铰接摩擦面，造成部件异常磨损。液压管路采用双层钢丝编织高压胶管，胶管外层添加耐磨橡胶护套，避免作业过程中被秸秆、石块刮破造成漏油故障，管路排布全部沿臂架内侧走线，通过管卡固定，不会出现管路悬空晃动、与运动部件干涉的问题。

实际作业场景中，这款设备可完成多种农场常见作业：收获季可用来吊装转运装满粮食的包装袋，替代人工扛运降低劳动强度；农机检修时可用来吊装拖拉机的轮胎、发动机部件、旋耕机刀轴等重型配件，无需额外调用大型起重设备；遇到农机陷车时，可借助拖拉机的动力输出，通过绞车结构完成陷车牵引，也可用来牵引移位田间的灌溉设备、围栏桩等重物。相较于通用的汽车吊，这款设备结构简单，维护成本极低，没有复杂的电控系统，所有故障都可通过常规机械维修手段排除，非常适合缺乏专业维修条件的农村作业场景，设备整体自重控制在320kg，不会给拖拉机的后悬挂造成过大的负载压力，小马力段的50马力拖拉机即可带动作业，适配性极强。
