皮卡车后货厢栏板承载结构设计

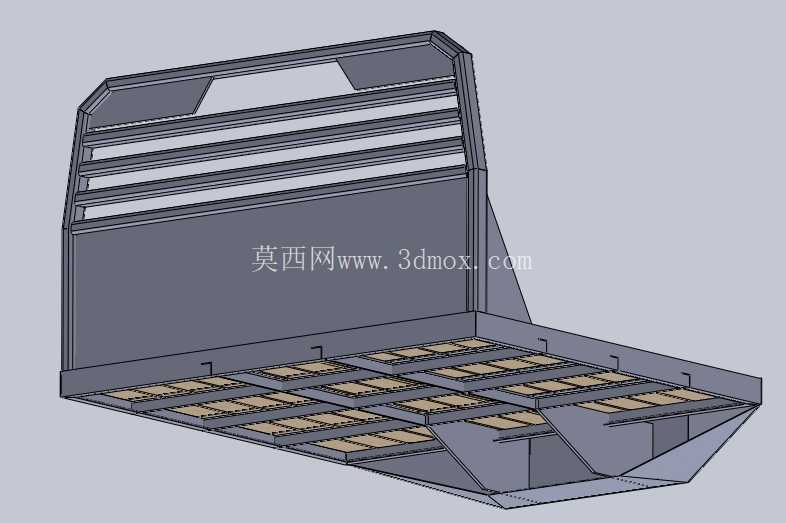

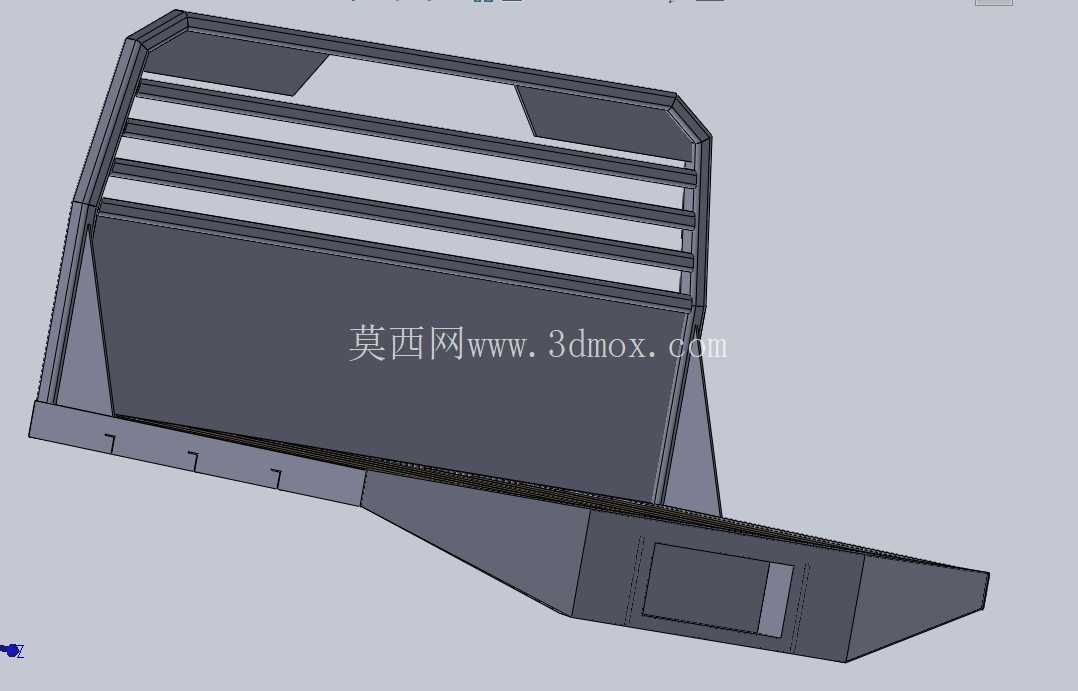

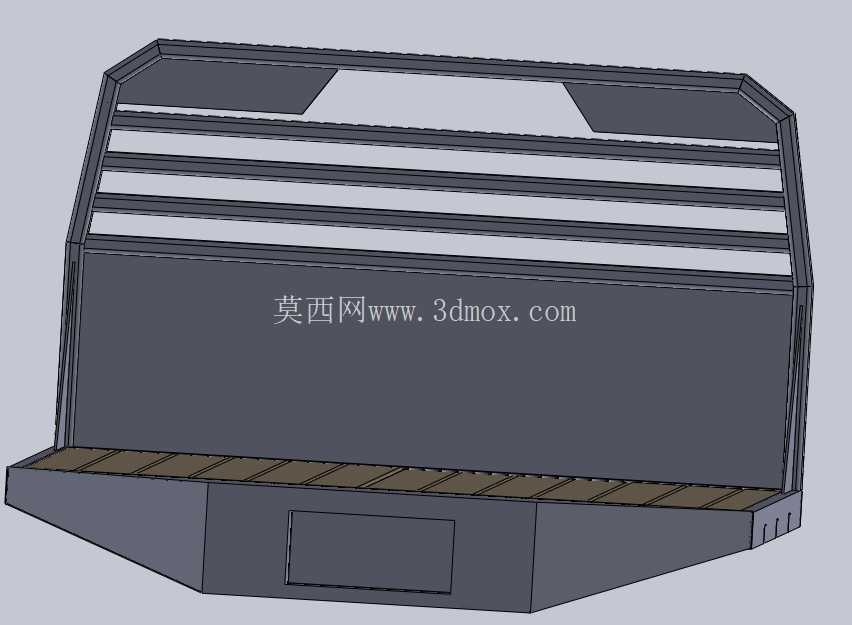

　　该结构为皮卡车后货厢的平板栏板总成，是皮卡车型载货功能的核心承载部件，日常应用场景覆盖城郊建材转运、个体商户零散货物配送、户外作业工具装载等多元使用场景，区别于封闭式货厢车型，开放式平板栏板可适配不规则尺寸货物的装载需求，无需受货厢内部固定长宽高的空间限制。从功能特性来看，该栏板采用上翻式开启结构，日常关闭状态下可作为货厢后挡板阻挡货物滑落，开启后可与货厢底板形成平齐的装卸平面，方便叉车、人工从车尾方向装卸重型货物，栏板内侧设置有多条横向加强筋，沿栏板长度方向等距排布，可在栏板受货物侧向挤压时分散应力，避免栏板受重载出现中部外凸变形，底部设置的铰接安装座与货厢底板后端的支座匹配，可实现栏板0-90度范围的翻转，关闭时通过两侧的锁止机构与货厢侧围固定，锁止点设置在栏板两侧靠近上端位置，可减少车辆行驶过程中栏板的晃动异响。

　　设计过程中优先考虑了钣金冲压的工艺可行性，栏板主体采用一体化冲压成型的外板与内板焊接结构，外板表面做了微弧面过渡处理，既可以降低行驶过程中的风阻，也能避免直角棱边造成的装卸磕碰损伤，内板的加强筋采用梯形截面设计，相较于矩形截面在同等材料厚度下抗弯曲强度提升17%左右，同时减少了冲压过程中的材料拉伸开裂风险。安装边界方面，栏板整体宽度与货厢底板宽度保持一致，两侧与货厢侧围的间隙控制在3-5mm，避免车辆行驶在颠簸路面时栏板与侧围发生摩擦干涉，底部铰接轴的同轴度公差控制在0.2mm以内，保证栏板翻转过程中无卡滞现象，栏板关闭状态下的上平面与货厢侧围上平面平齐，不会突出于车身侧面轮廓，满足车辆外廓尺寸的法规要求。

　　针对实际使用中常见的重载场景，栏板底部额外设置了两个缓冲支撑块，当栏板完全放平作为装卸延伸平台时，支撑块可与货厢底板后端的支撑面贴合，将栏板承受的垂直载荷直接传递到底板纵梁上，避免铰接轴长期受垂直载荷出现变形断裂，栏板表面的防滑条采用嵌入式安装，与栏板内板焊接固定，可在人员站在放平的栏板上装卸货物时提供足够摩擦力，减少滑倒风险。结构设计时还兼顾了后期维护的便捷性，铰接轴采用可拆卸式销轴连接，当栏板出现碰撞变形需要更换时，无需切割焊接即可完成拆装，锁止机构采用通用化的皮卡货厢锁结构，配件通用性强，降低后期维修更换成本。
