可调式活动扳手五金工具结构设计

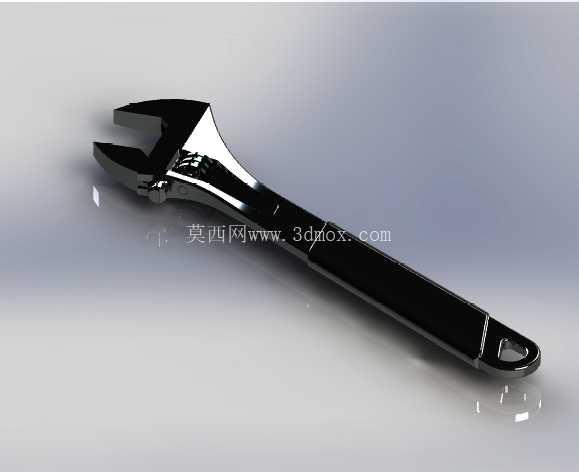

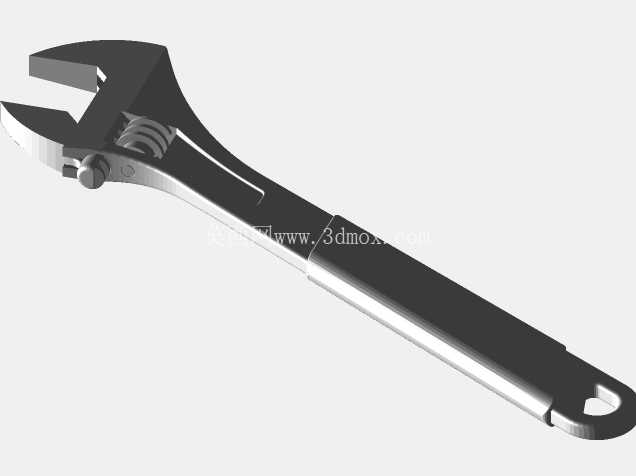

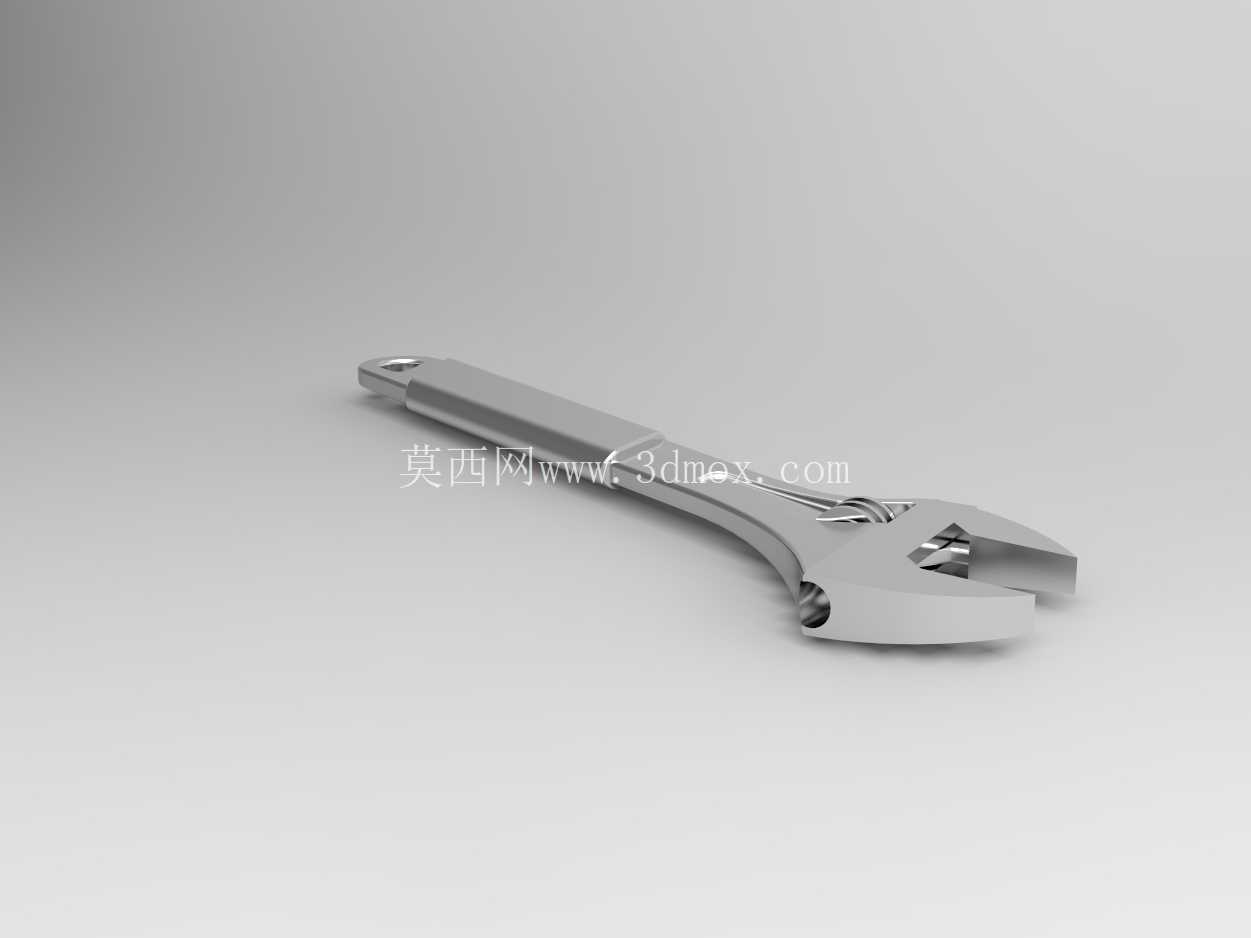

这款可调式活动扳手的三维结构设计，完全围绕一线装配、设备维保场景的实际使用需求展开，没有多余的装饰性结构，所有几何特征都服务于实际操作的可靠性与握持舒适度。在设备日常巡检、产线应急维修、户外施工、家用五金拆装等场景中，活动扳手是出现频率最高的手动工具之一，它不需要像固定开口扳手那样匹配对应规格的螺栓螺母，单把工具就能覆盖一定尺寸范围内的紧固件拆装需求，能大幅减少作业时携带的工具数量，尤其适合空间受限、紧固件规格不统一的复杂作业场景。

从功能特性来看，这款扳手的核心调节结构采用蜗轮蜗杆配合的传动形式，固定扳唇与活动扳唇的咬合面做了平行度公差约束，夹持紧固件时两个接触面能完全贴紧螺母或螺栓头的对边，不会出现单点受力导致的棱角磨损、打滑问题。扳唇部位的开口调节范围覆盖了常规M6到M24规格的外六角紧固件，能满足绝大多数民用维修、工业装配场景的使用需求，调节蜗轮的齿距做了优化，转动调节时的阻尼感适中，既不会因为太松导致作业过程中开口自行滑动移位，也不会因为阻尼过大难以快速调整开口尺寸。

设计过程中首先考虑的是受力路径的合理性，扳手整体采用长力臂结构，力臂长度与最大开口尺寸的比例经过反复校核，确保在最大开口状态下拧动额定扭矩的紧固件时，扳手柄部不会出现过度形变，扳唇部位的应力集中区域做了圆弧过渡处理，避免长期交变载荷下出现裂纹断裂的问题。手柄部分采用符合人体工学的变截面设计，靠近扳头的位置截面更粗，用来承受拧动时的最大弯矩，靠近尾部的位置做了收窄处理，握持时手掌能完全贴合手柄表面，长时间作业不容易出现磨手、打滑的问题，手柄尾部的挂孔设计方便工具收纳时悬挂存放，也能在高空作业时通过安全绳绑定，防止工具坠落造成安全事故。

外形尺寸方面，这款扳手整体长度控制在250mm区间，最大开口宽度达到30mm，扳头部位的厚度控制在12mm，能伸入多数设备的狭窄安装空间内操作，不会因为扳头过厚无法卡入紧固件位置。安装边界上，这款扳手不需要额外的配套辅件，本身作为独立手动工具使用，存放时只需要预留对应长度的收纳空间即可，调节蜗轮与活动扳唇的配合间隙控制在0.1mm以内，既保证活动扳唇能顺畅滑动，也不会因为间隙过大导致夹持时出现旷量，影响拧动精度。扳唇的咬合面做了细微的防滑纹理处理，即使手上沾有少量油污，夹持紧固件时也能保持足够的摩擦力，减少打滑概率。整体结构没有易损的可拆卸小零件，日常使用不需要额外维护，只要避免用来拧动超过额定扭矩的紧固件、不要当作撬棍或锤子使用，就能保持长期稳定的使用性能。在建模过程中，所有配合面的公差都按照五金工具的行业标准设定，活动部件的运动行程完全模拟真实产品的调节范围，能直接用于产品结构验证、装配干涉检查，也能作为五金工具类产品展示、维修教学演示的数字化模型使用。
