日常做非标设备机架选型时,这类40系列带8mm安装槽的铝型材是绕不开的基础构件,先从实际落地的场景说起,小型自动化设备的主机架、流水线侧边的防护栏支架、检测工位的工作台支撑框架、实验室测试台的主体骨架,甚至是小型物料周转车的车架结构,都能看到这类型材的身影。它的核心用途是替代传统的焊接方管机架,省去焊接后打磨、喷漆的工序,所有连接都靠槽内预装的T型螺母、角码、螺栓完成,后期调整设备布局、加装功能组件的时候,只需要松掉对应位置的紧固件就能挪动安装位,不会像焊接机架那样改动就需要切割重焊,对小批量定制化的设备生产来说,适配性非常强。
从功能特性上看,这款型材的槽宽设置为8mm,刚好适配行业通用的M6T型螺母、弹片螺母,不需要单独定制特殊规格的紧固件,采购配件的成本更低,供货周期也更短。型材截面是对称的40x40正方形结构,四个侧面都开有通长的安装槽,不管是哪个方向需要加装安装板、传感器支架、拖链槽、防护门板,都能直接在对应槽位装紧固件,不需要额外在型材上钻孔攻丝,避免了钻孔位置偏差导致的装配错位问题。型材的壁厚是常规工业级的承重标准,单根米长的静态承重可以满足中小型设备的框架需求,搭配对应的角码连接之后,整体框架的抗扭、抗形变能力足够应对常规工业场景的振动、负载要求,不会出现长期使用后框架歪斜的问题。

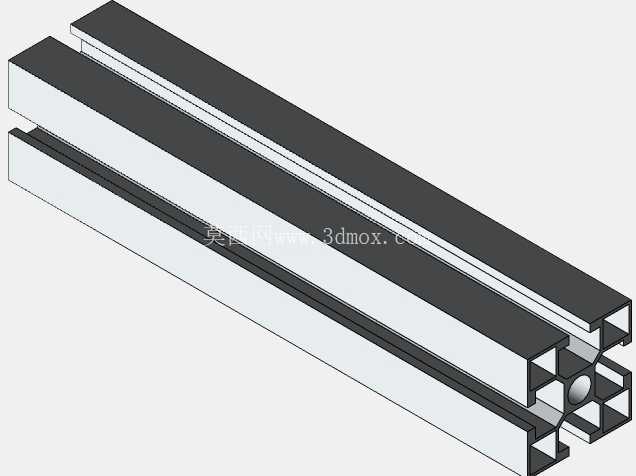

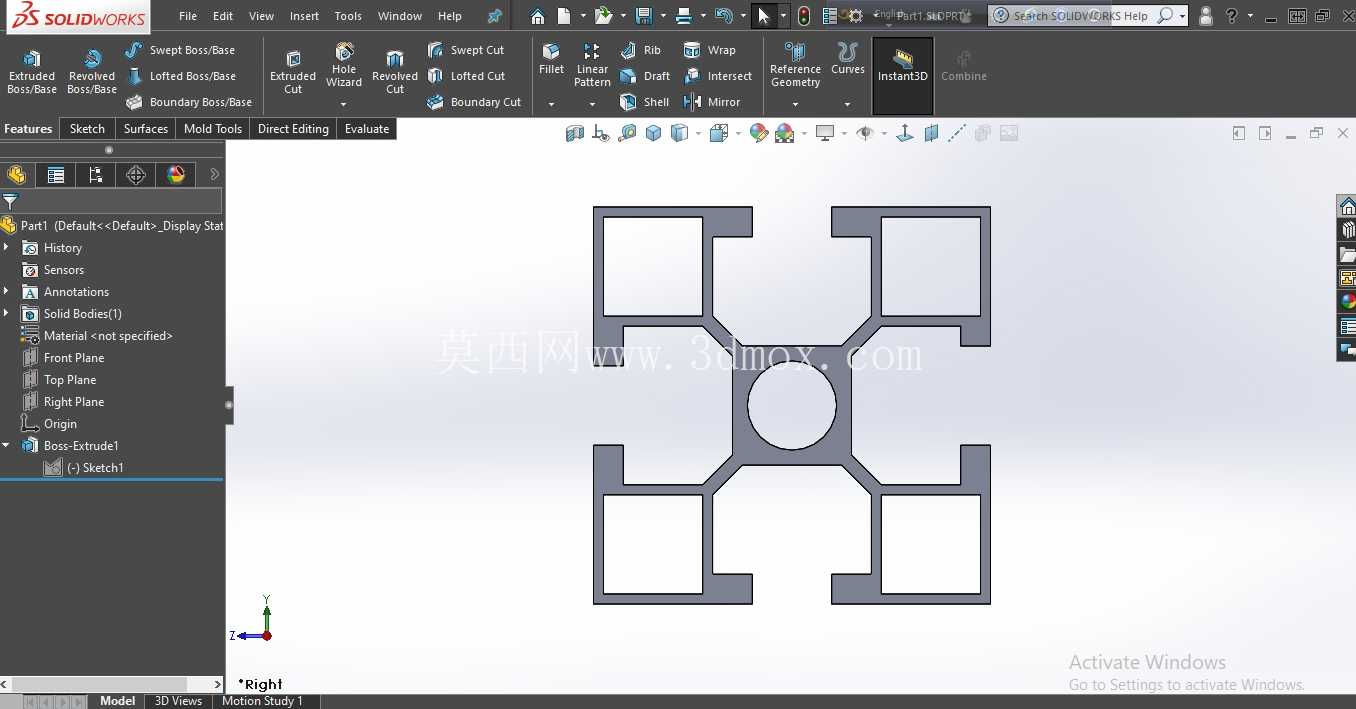

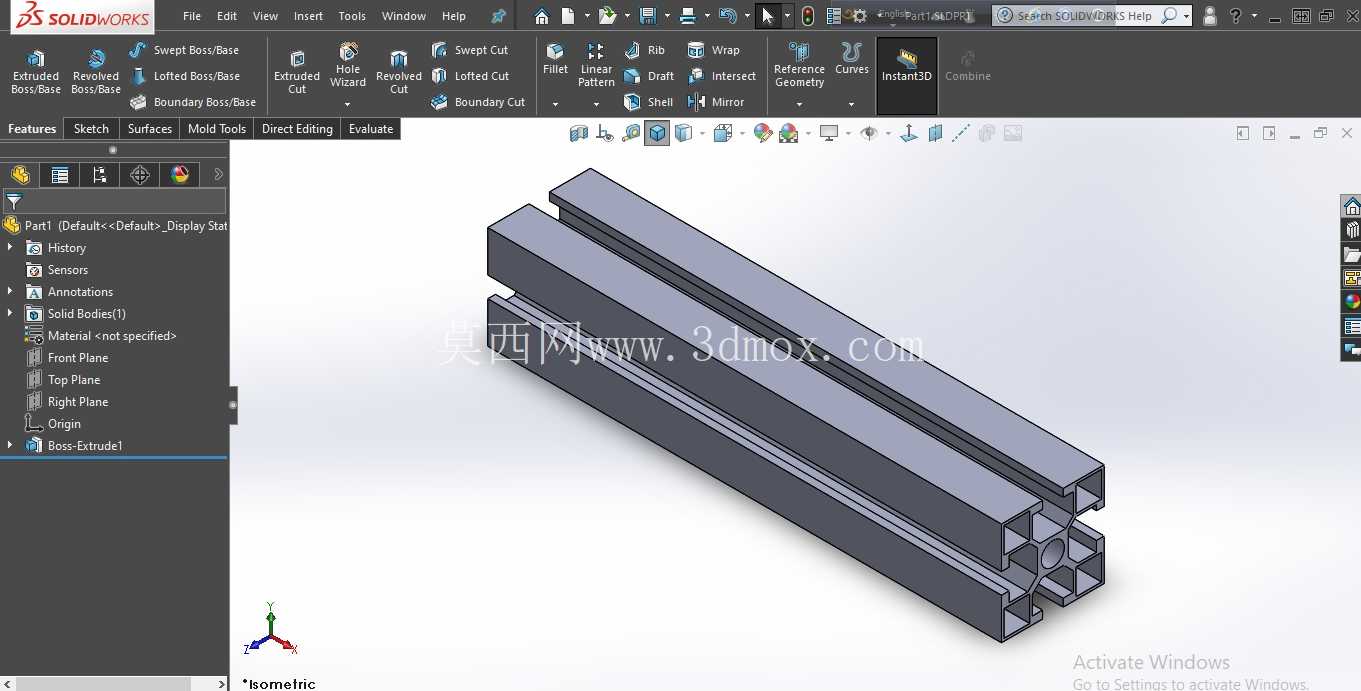

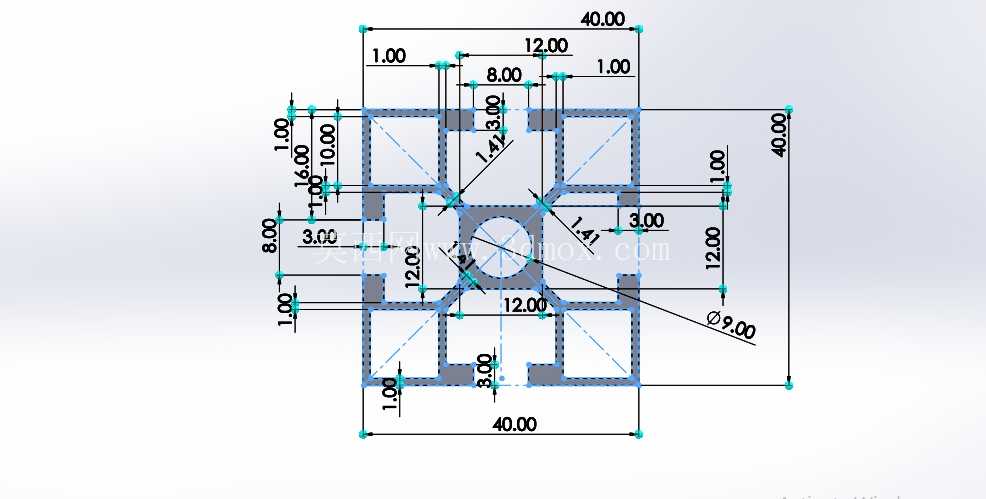

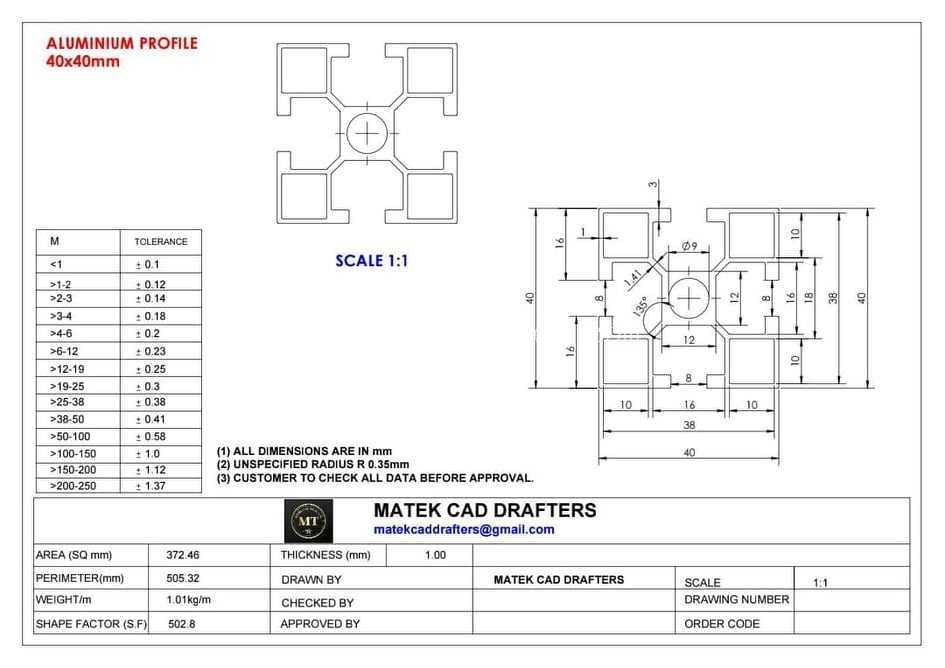

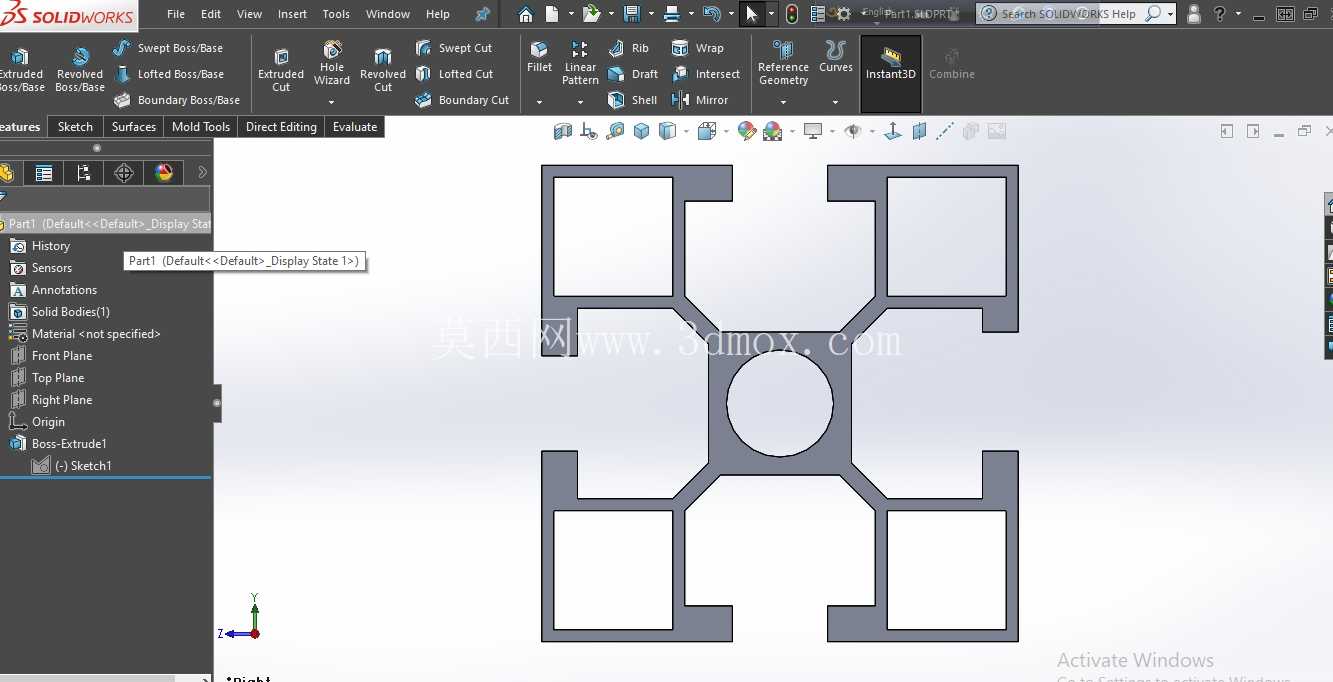

设计这款型材的三维模型时,首先要严格卡准截面的尺寸边界,外轮廓的40mm尺寸公差要控制在工业铝型材的通用公差范围内,槽口的8mm宽度要保证和标准T型螺母的滑动间隙合理,既不能太窄导致螺母卡滞塞不进去,也不能太宽导致螺母锁紧时出现偏转滑牙。截面的内部加强筋布局要参考成熟的工业铝型材截面规范,在保证整体强度的前提下尽量减少型材的米重,降低原材料成本,同时四个角的圆角、槽口的收口倒角都要按照挤压工艺的要求做出来,避免实际挤压生产时出现应力集中导致的型材变形、开裂问题。建模的时候要先绘制完整的截面草图,把所有的槽位、加强筋、安装孔位的截面轮廓完全约束,再通过拉伸命令生成实体,通长的槽位不需要额外做切除,直接在截面草图里绘制出来就能保证整个长度方向的槽位尺寸一致,不会出现分段建模导致的尺寸偏差。
再说到安装边界的问题,这款型材做框架拼接的时候,端面连接需要搭配40系列的端面连接板,连接螺栓的长度要根据型材的内槽深度选配合适的规格,不能太长顶到对面的槽壁,也不能太短导致锁紧力不足。如果是两根型材垂直拼接,用角码连接的时候要注意角码的安装位置不能和其他槽位的螺母安装位冲突,提前在三维装配里做干涉检查,避免实际装配时出现零件撞件的问题。型材的端面如果需要安装脚轮、支撑脚杯,要提前在端面加工对应的中心螺纹孔,孔的深度不能超过型材端面加强筋的厚度,避免打穿型材侧壁影响外观和结构强度。如果需要在型材槽内安装密封条、有机玻璃防护板,槽口的尺寸要和密封条的卡接尺寸匹配,保证防护板安装之后不会出现晃动、缝隙过大的问题。
实际做设备设计的时候,这类标准铝型材的模型不需要自己从零绘制,直接调用准确的标准模型就能快速搭建整体框架,在方案设计阶段就能直接核算整体的材料用量、连接配件数量,提前算好机架的整体重量、承重分布,避免后期生产时出现选型错误。很多刚入行的结构工程师容易忽略铝型材槽内的螺母预装顺序,建模的时候如果没考虑装配工艺,实际组装的时候会出现螺母塞不进去的问题,比如框架已经拼接完成之后才发现某根型材的槽里没预装螺母,只能拆掉部分连接结构才能装进去,所以在三维建模阶段就要把装配顺序考虑进去,每根型材上需要用到的螺母数量、安装位置都要提前在模型里标注清楚,指导车间装配的时候按顺序预装,减少现场装配的返工量。另外这类铝型材的表面一般是阳极氧化处理,建模的时候不需要额外做表面纹理的细节,只要把截面和整体长度的尺寸做准确,就能满足工程出图、物料统计、装配模拟的全部需求。
