钣金件渐进冲压成型工装结构

这套渐进式冲压工装，主要面向薄钣金类零件的分步成型作业场景，在小批量钣金试制、多工位级进冲压前置工序验证环节有着很高的适配性，区别于单次冲裁成型的模具结构，它采用分层渐进的施压逻辑，能有效降低薄料成型过程中的应力集中问题，减少板材撕裂、起皱的不良率。

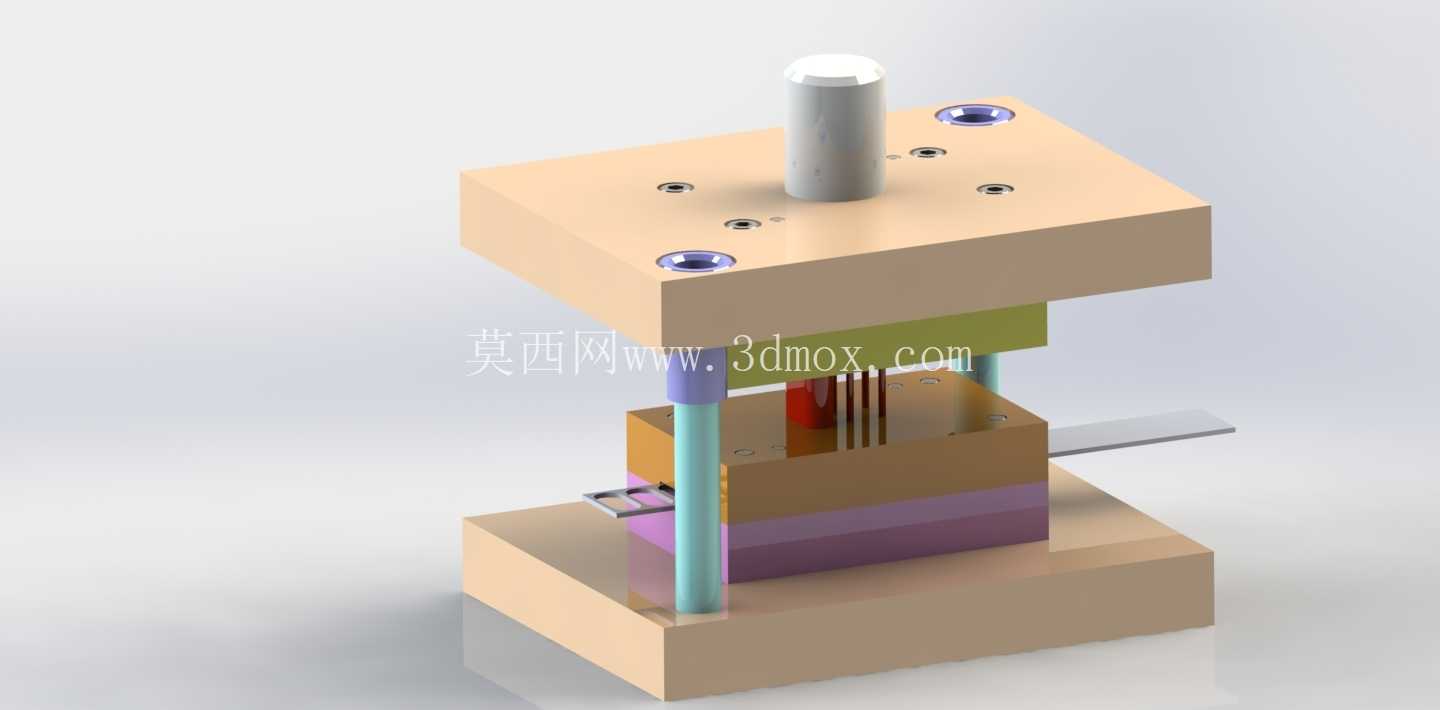

从结构布局来看，整套工装采用上下模座对中布置的经典冲压模架形式，上下模座均选用调质处理的合金结构钢加工，保证长期承压下的平面度与刚性，导柱导套配合间隙控制在0.02mm以内，合模过程中能保证上下模的对中精度，避免偏载造成的成型面拉伤。上模座顶部设置的模柄，可直接适配常规开式压力机的滑块安装孔，不需要额外加装转接法兰，安装边界覆盖市面多数10t-25t规格的小型冲压设备，模柄与上模座采用过盈配合加骑缝销定位，承受连续冲压载荷时不会出现松动偏移。

成型核心部分采用分层堆叠的镶块结构，不同层级的镶块对应钣金件渐进成型的不同压下量，最上层的压料镶块首先接触板材，提供初始压料力，避免板材在后续成型过程中出现窜动，中间层级的成型镶块按照成型角度梯度设置，每一次合模仅完成小幅度的形变进给，让板材内部的金属流动更均匀，不会因为单次形变量过大出现材料延展率不足导致的开裂。下模部分设置了对应的成型型腔，同时预留了板材送料的导向通道，可适配条料连续送进的作业模式，不需要每冲一次就重新定位单件坯料，能有效提升小批量生产的作业效率。

设计过程中重点考虑了工装的拆装维护便利性，所有成型镶块均采用内六角螺钉加销钉的固定方式，在模座对应位置预留了拆装顶丝孔，当某一块成型镶块出现磨损或者需要调整成型参数时，不需要拆解整套模架，仅需要拆卸对应层级的镶块即可完成修模或者参数调整，大幅降低了维护的时间成本。导柱部分加装了自润滑铜套，连续作业过程中不需要频繁加注润滑脂，能减少日常维护的工作量，同时避免润滑脂滴落污染钣金工件表面。

从安装尺寸边界来看，整套工装的闭合高度控制在180mm，最大开模行程预留了60mm的操作空间，足够操作人员完成坯料放置与成型件取出的动作，模座整体长宽尺寸控制在160mm*120mm，不需要占用大型压力机的工作台面，在小型台式压力机上也能完成安装调试，适配车间内多场景的作业需求。成型工位的避让空间做了充分的倒角处理，不会出现板材送进过程中刮擦工件边缘的问题，送料导向槽的宽度可根据板材厚度做0.5mm范围内的微调，适配0.3mm-1.2mm厚度范围内的冷轧钢板、铝板等常用钣金材料的成型作业。

在实际使用场景中，这类渐进式工装常被用于钣金小支架、连接弹片、异形折弯件的成型加工，尤其是对于一些成型角度复杂、需要多次折弯才能完成的零件，这套工装可以将多道折弯工序整合到一次合模动作中完成，通过分层渐进的施压方式，逐次完成不同位置的形变，既保证了成型尺寸的一致性，又减少了工件在不同工序间周转的定位误差。相比传统的单工序冲压模，它的成型力分布更均匀，对于设备的吨位要求更低，同样的成型零件，用这套渐进工装需要的冲压力仅为单次成型模具的60%左右，能有效降低设备负载，延长设备的使用寿命。

结构设计上还考虑了成型件的脱模问题，下模型腔周边设置了弹性顶料销，合模成型完成后上模回程时，顶料销会在弹簧力的作用下将成型件从型腔中顶出，避免工件卡在型腔内影响连续作业，顶料销的顶出力可通过尾部的调节螺母调整，适配不同材质、不同成型深度的工件脱模需求，不会因为顶出力过大造成工件变形，也不会因为顶出力不足出现卡料问题。
