可调式活动扳手五金工具结构设计

在设备运维、装配作业、家装维修等各类场景中，活动扳手都是出场率极高的手动紧固工具，区别于固定开口的呆扳手，它的核心优势就是可在一定范围内适配不同规格的外六角、方头螺栓与螺母，不用携带多把固定尺寸扳手就能完成多数常规紧固作业，不管是生产线的设备日常点检维护，还是户外工程的应急拆装，或是家用五金维修场景，都能看到这类工具的使用身影。

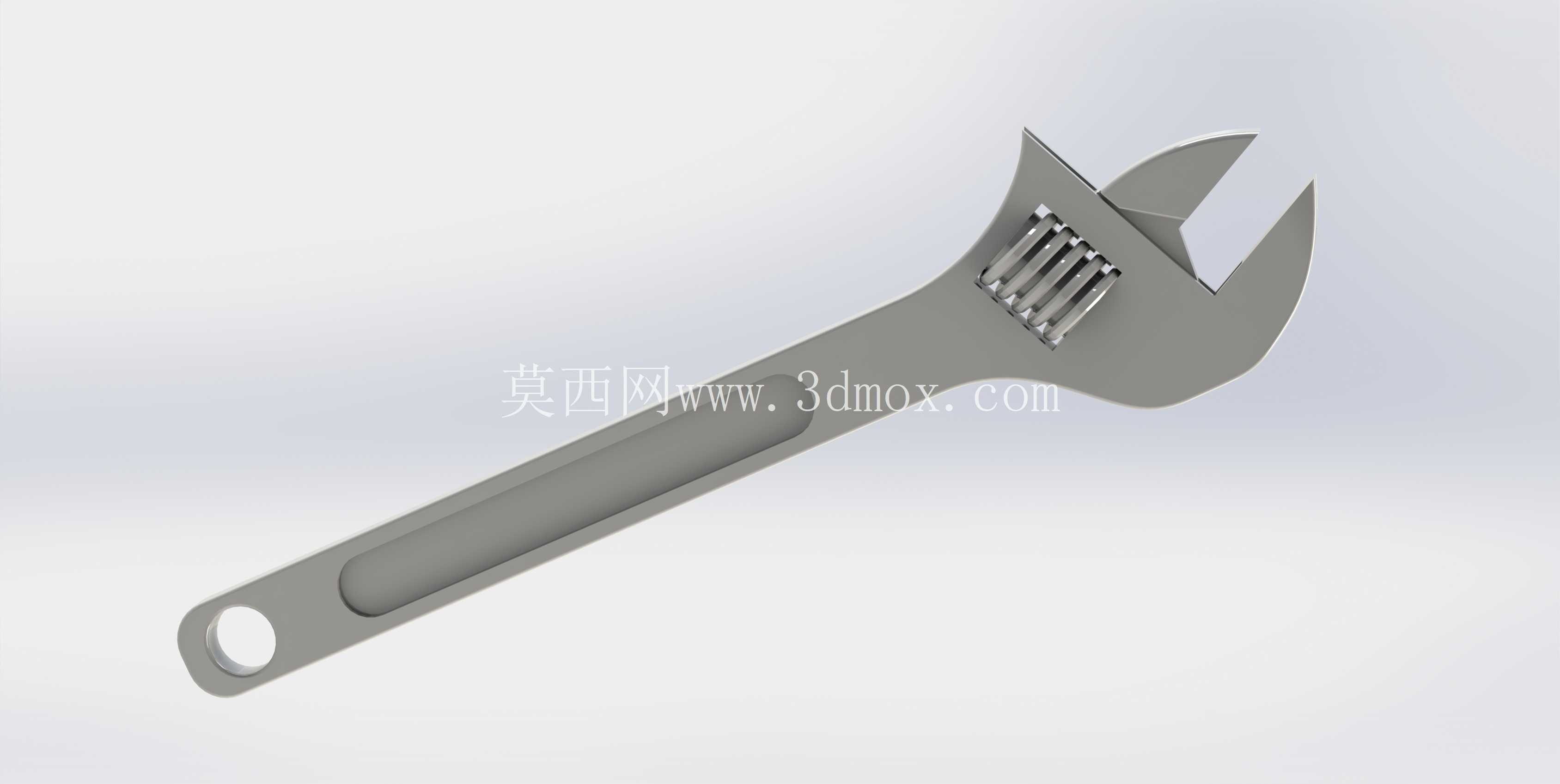

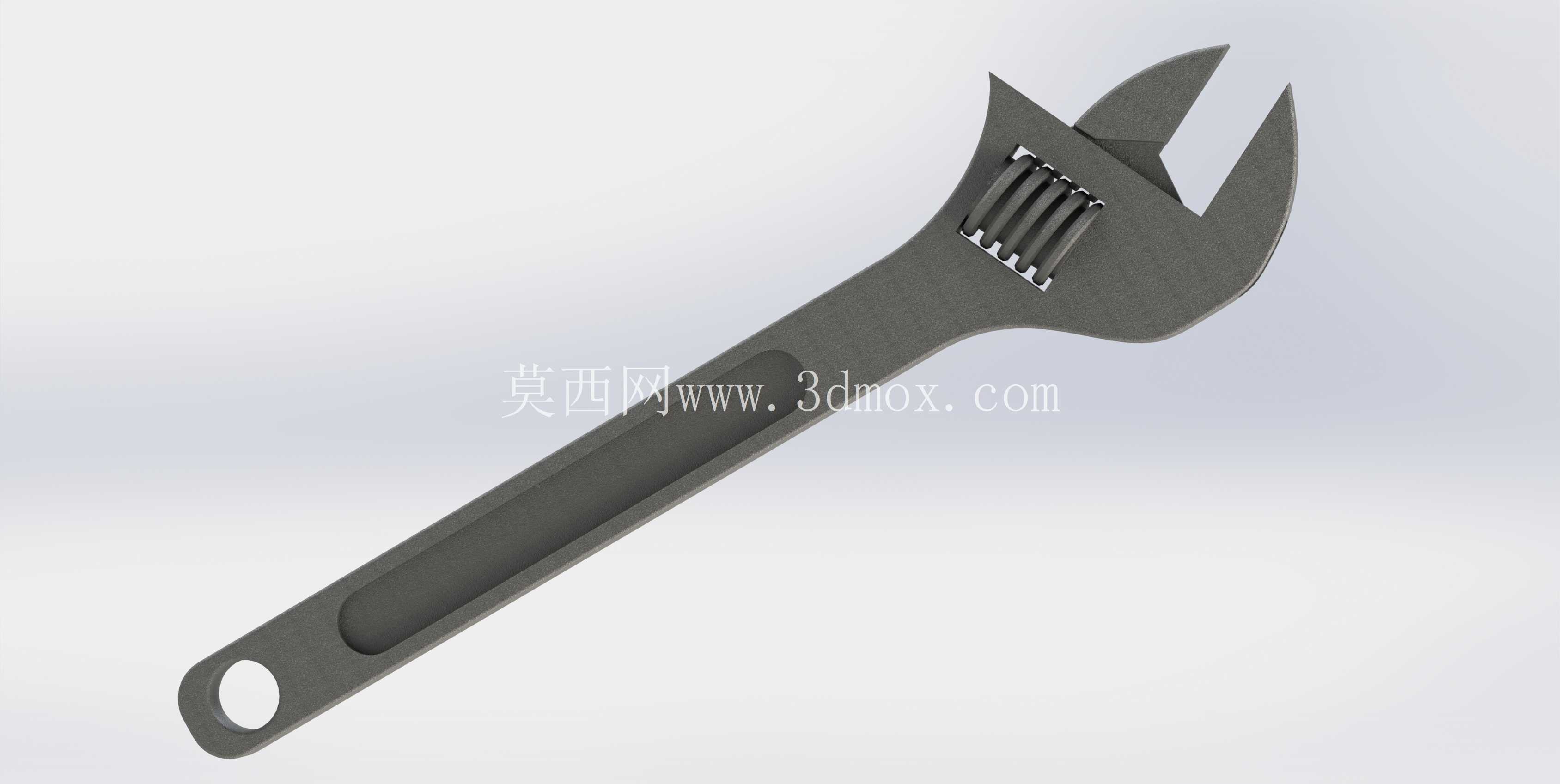

这款可调活动扳手的设计核心围绕调节结构的可靠性与握持操作的便利性展开，整体采用长柄杠杆结构，依靠手柄长度放大施加在扳动端的扭矩，满足常规M6到M24规格紧固件的拧紧、拆卸力矩需求。扳头部分的固定钳口与活动钳口做了对应角度的开口设计，咬合面加工有细密的防滑齿纹，作业时能紧密贴合紧固件的受力面，减少打滑刮花螺栓棱角的概率，很多新手操作扳手时容易出现打滑伤手、磨圆螺栓头的问题，除了操作角度的问题，钳口咬合面的贴合度设计也是关键影响因素，这款模型在钳口贴合角度上做了优化，保证施加扭矩时受力面均匀接触，避免应力集中损伤紧固件。

调节结构采用滚花拇指蜗轮设计，也就是扳头位置的带齿调节轮，拇指推动滚轮就能带动活动钳口沿导轨槽平稳滑动，实现开口尺寸的无级调节，调节过程没有明显卡滞间隙，调节到对应尺寸后钳口不会出现旷量，避免作业时因为钳口松动导致的受力偏移。导轨槽的配合间隙在建模时做了合理公差预留，既保证活动钳口滑动顺畅，又不会出现左右晃动的情况，这也是实际产品生产中需要重点控制的配合精度，间隙过大会导致钳口歪斜，拧螺栓时容易滑脱，间隙过小则会导致调节卡涩，甚至在沾染油污、铁屑后出现卡死无法调节的问题。

手柄部分做了符合人体工学的长条形设计，表面做了凹槽减阻结构，尾部设计有悬挂孔，不用时可以挂在工具架上收纳，也能穿入挂绳防止高空作业时工具坠落。整体外形尺寸按照常规12寸活动扳手的通用规格设计，总长度控制在300mm左右，最大开口宽度可达36mm，能够覆盖绝大多数日常作业遇到的紧固件尺寸，安装边界上不需要额外配套辅件，徒手就能完成调节与操作，手柄的握持直径控制在18mm左右，符合成年男性手掌握持的舒适尺寸，长时间施加扭矩也不容易出现硌手的问题。

从实际使用的工况出发，这款扳手的结构设计也考虑了不同场景的耐用性需求，钳口部分的受力位置做了加厚处理，承受额定扭矩时不会出现钳口断裂、变形的问题，调节蜗轮的齿形配合做了等模数设计，长期调节使用也不会出现齿面磨损滑牙的情况。很多维修场景下作业人员会在扳手尾部加套管延长力臂来拆卸锈死的螺栓，这种违规操作虽然会超出工具的额定载荷，但在结构设计时也对应力集中的位置做了加强，减少过载断裂的风险。建模过程中对各个活动部件的运动行程做了限位设计，活动钳口调节到最大开口位置时不会从导轨槽中脱出，调节到最小闭合位置时钳口能够完全贴合，没有多余缝隙，这些细节都是实际产品量产时必须考虑的结构要点，也直接影响工具的实际使用体验与使用寿命。

在装配线的日常工具配置中，活动扳手往往是工位工具清单里的标配，不需要像套筒组、固定扳手那样配齐整套尺寸，一把就能应对工位上多数不同规格的紧固件调整需求，能够减少工具换型的时间，提升装配作业效率。在户外抢修场景中，携带一把大开口活动扳手就能替代多把固定扳手，减少工具负重，应对突发的设备拆装需求。家用场景下，不管是组装家具、维修水管、调整家电固定件，活动扳手都能胜任，不需要用户准备多套专用扳手，实用性极强。
