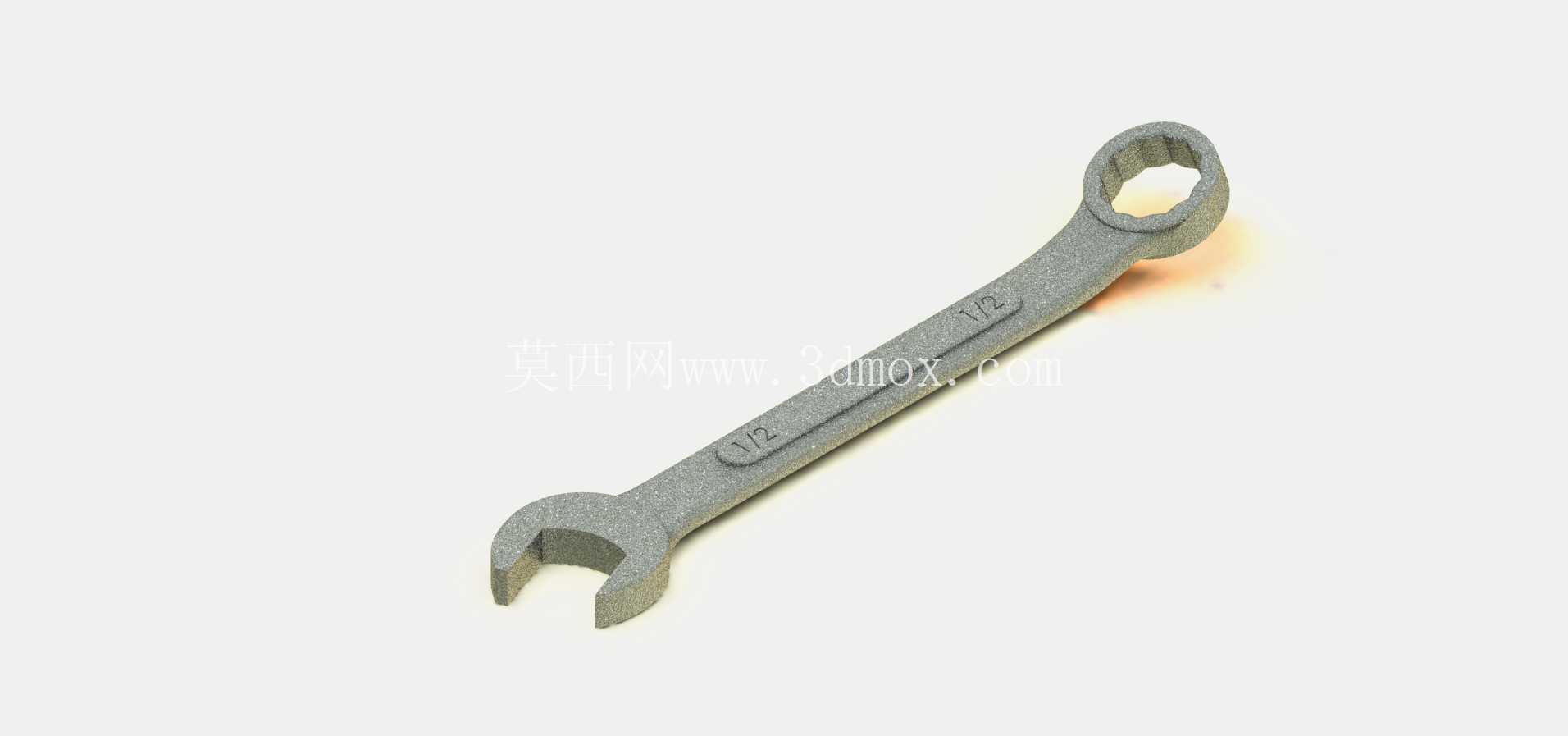

1/2英寸两用开口梅花扳手结构设计

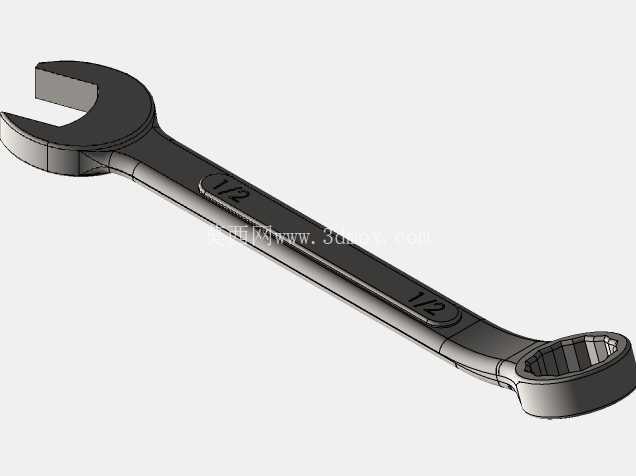

　　在设备装配、产线运维、机加工装夹、家用五金维修等各类场景中，两用扳手都是出现频率极高的手动紧固工具，这款1/2英寸规格的两用扳手，整合了开口扳手与梅花扳手的双重功能，单支工具即可覆盖不同操作空间下的螺栓螺母紧固需求，减少作业时频繁更换工具的时间损耗。从结构设计逻辑来看，扳手整体采用长直杆身的经典布局，一端为开口式叉形结构，适配快速套入螺栓的作业场景，尤其是在螺栓两端有长杆贯穿、无法从端部套入的工况下，开口端可以直接从侧面卡入紧固件侧面，完成初步预紧或者快速松脱操作；另一端为梅花式环形内十二角结构，环形结构可以完全包裹螺栓头部，受力时载荷均匀分布在螺栓的多个棱面上，相比开口结构不容易打滑，适合大扭矩的最终紧固或者锈蚀螺栓的拆卸作业，能有效降低螺栓棱边被拧圆的概率。杆身部分做了等强度的截面优化，并非等厚度的直条设计，靠近两端受力头的位置截面厚度更大，向中间握持段平滑过渡，既保证了两端施力位置的结构强度，避免大扭矩下头部断裂，也尽可能控制了整体重量，长时间握持作业不容易产生手部疲劳。杆身表面做了防滑的纹理标识，清晰标注了对应的规格尺寸，作业时不需要反复核对，伸手就能快速拿到对应规格的工具，在多规格螺栓混合装配的场景下能有效提升作业效率。

　　从实际使用的边界条件来看，这款扳手适配的是1/2英寸规格的外六角紧固件，开口端的开口尺寸严格匹配对应螺栓的对边宽度，间隙控制在合理公差范围内，间隙过小会导致卡入螺栓困难，间隙过大则容易在施力时滑脱，甚至划伤螺栓棱边；梅花端的内十二角结构公差配合更紧密，受力时每个接触面的压强分布均匀，能承受的最大扭矩符合手动工具的通用强度标准，正常人力施力下不会出现头部开裂、变形的问题。扳手的整体长度经过人体工程学匹配，对应1/2英寸螺栓的常用紧固扭矩需求，杆身长度提供的力臂刚好让作业人员用正常手劲就能达到标准预紧力，不需要额外加接延长杆，避免扭矩过大导致螺栓断裂或者扳手变形。在实际的车间运维场景中，这类两用扳手常被放在机台旁的工具架、维修人员的随身工具包中，不管是调整设备的地脚螺栓、紧固设备护板的固定螺丝、拆装液压管路的接头螺母，还是维修工装夹具的锁紧部件，都能快速适配。开口端适合在浅空间、需要快速操作的场合，比如设备表面的外露螺栓，不需要完全套入就能快速转动；梅花端则适合在沉孔内的螺栓、需要大扭矩紧固的位置，环形包裹的结构不会因为施力角度偏移而滑脱，在设备拆装的后期复紧工序中，梅花端的使用占比往往更高。

　　建模过程中，两端头部的过渡圆角是需要重点关注的细节，头部与杆身连接的位置如果做直角过渡，会产生严重的应力集中，大扭矩施力时很容易在转角位置出现断裂，因此所有的转角位置都做了平滑的圆弧过渡，分散应力集中点；开口端的两个叉头根部也做了加强圆弧，避免开口在受力时向外张开变形。杆身的握持部分没有做额外的橡胶包覆，采用金属本体的磨砂处理，沾了少量油污的情况下也能保持足够的摩擦力，不会轻易脱手，同时金属本体的结构更耐磕碰，在车间复杂的作业环境下，偶尔掉落、磕碰也不会出现包覆层脱落的问题，使用寿命更长。

　　从安装适配的角度来说，这款扳手本身是手动工具，不需要额外的安装固定，日常存放时只要挂在工具架的对应挂钩上，或者放在工具柜的分格槽内即可，整体外形没有突出的尖锐棱角，杆身边缘都做了倒角处理，拿取的时候不会划伤手部。针对铸造生产的工艺需求，这款扳手的建模也充分考虑了铸造脱模的可行性，所有的侧壁都做了合理的拔模斜度，没有倒扣的结构，适合采用模锻或者压铸的工艺批量生产，成型后只需要简单的表面打磨、热处理就能达到使用强度要求，量产的工艺性较好。在实际的三维建模练习中，这类扳手也是非常典型的实体建模案例，通过拉伸、旋转、切除、圆角等基础特征就能完成整体结构的搭建，重点在于两端头部的轮廓绘制，需要严格匹配紧固件的尺寸标准，同时兼顾结构强度与工艺性，对于刚接触机械建模的人员来说，能很好地练习基础特征的运用，以及工程化设计中公差、应力、工艺性的平衡思路。
