L型内六角手动紧固扳手结构设计

在设备装配、机加工工装调试、五金维修、非标自动化产线运维等场景里，内六角扳手是一线作业人员接触频率最高的手动紧固工具之一，这类L型结构的扳手，核心优势在于能适配沉头内六角螺钉的安装空间，尤其是在设备框架内部、狭窄安装腔、沉孔位置的紧固件操作场景中，直柄扳手无法伸入的作业空间，L型的弯折结构可以借助力臂转换，同时满足深位操作和扭矩输出的双重需求。

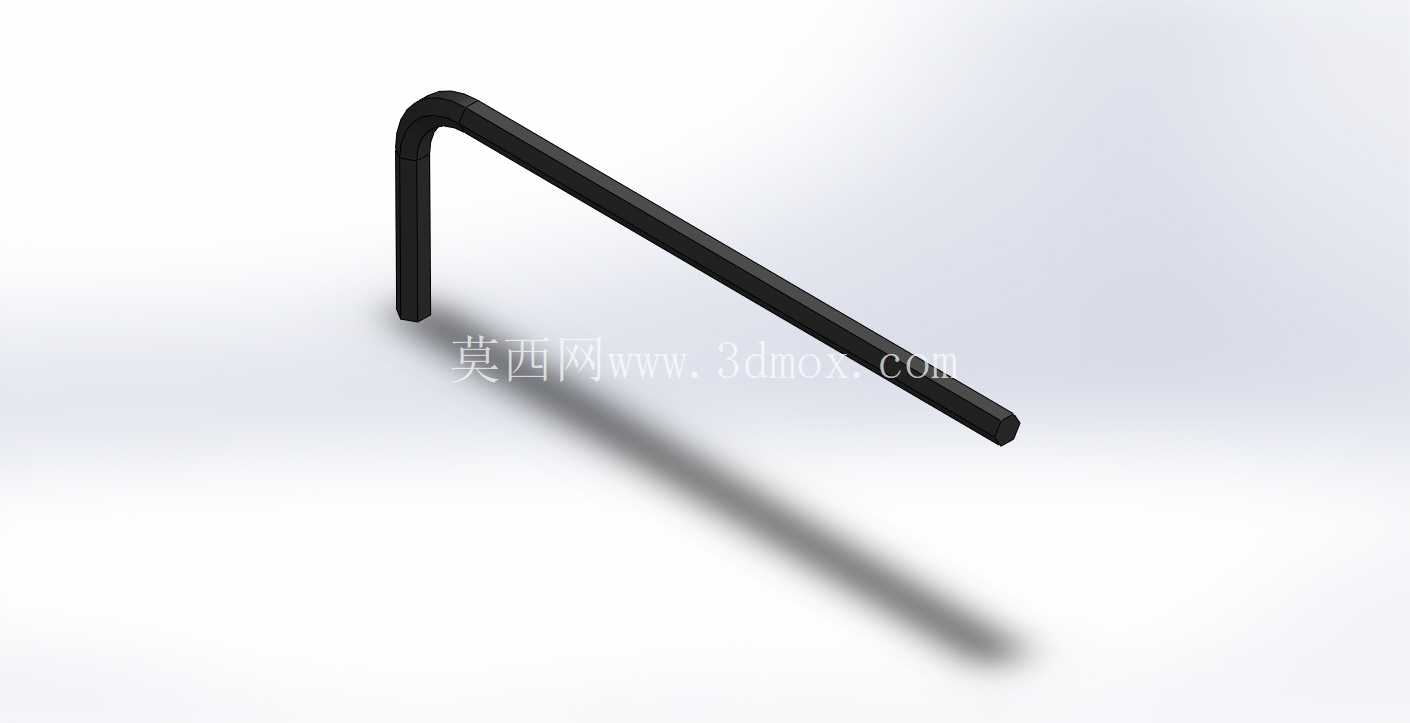

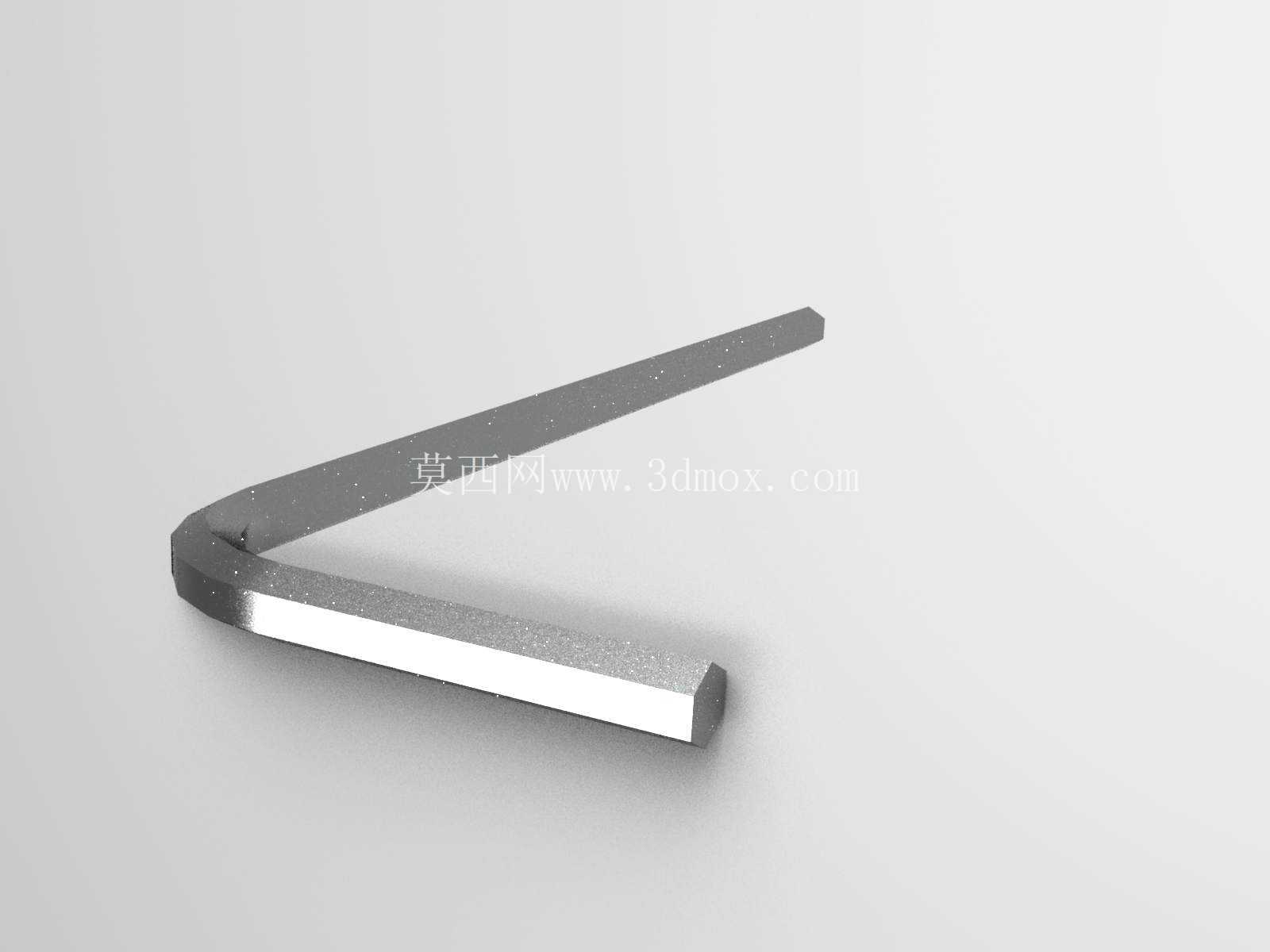

从结构设计逻辑来看，这款L型扳手采用等径圆钢弯折成型，长端与短端的长度比例经过实际作业场景验证，短端作为扭矩输出端时，长端提供更大的力臂，可输出更大的紧固扭矩，适合螺钉最终锁紧或者锈蚀螺钉的拆卸作业；长端作为操作端时，短端可以伸入深度较大的沉孔或者被其他构件遮挡的螺钉位置，完成狭窄空间内的紧固件操作，两种使用模式无需额外调整工具结构，仅需切换插入端即可实现，适配绝大多数内六角螺钉的作业需求。

外形尺寸方面，扳手的工作端采用标准内六角对边尺寸加工，与对应规格的内六角螺钉槽口配合间隙控制在合理公差范围内，既不会因为间隙过大导致螺钉槽口打滑磨损，也不会因为间隙过小出现插入卡顿、无法适配同规格公差上限螺钉的问题。弯折处采用圆弧过渡设计，避免直角弯折带来的应力集中问题，在承受大扭矩作业时，弯折位置不会因为应力突变出现断裂、塑性变形等失效情况，整体金属表面做了哑光耐磨处理，日常使用中不易生锈，握持时也不会因为表面过于光滑出现施力打滑的问题。

从安装边界与适配场景来看，这款扳手不需要额外的配套安装座，属于便携式手动工具，可直接放入工具包、设备随配工具箱，也可挂在工装挂板上作为工位常备工具。在实际产线应用中，这类扳手常被用于铝型材框架搭建、钣金机箱装配、模具零部件紧固、机床附件调试等作业环节，相比电动紧固工具，它不需要电源或者气源配套，在无动力供给的户外维修、设备突发故障抢修场景下，可以快速完成紧固件的松紧操作，且手动施力的方式更容易控制扭矩大小，针对小规格螺钉、塑料件连接螺钉等对扭矩敏感的紧固场景，能避免电动工具扭矩过大导致的螺钉滑牙、塑料件开裂等问题。

设计过程中，针对扳手工作端的磨损问题，工作端的六角棱边做了微小的倒角处理，既可以快速对准螺钉内六角槽口插入，也能减少棱边的应力集中，长期使用过程中棱边不易出现崩口、卷边等磨损情况，延长工具的使用寿命。弯折角度严格控制在90度，保证两个工作端的受力方向垂直，在深孔操作时不会因为角度偏差导致扳手倾斜，刮伤安装孔内壁或者螺钉槽口。整体结构没有多余的零部件，一体成型的加工方式让工具的结构强度更高，不存在拼接结构松动、脱落的风险，适合工业场景下高频次、大强度的使用需求。

在三维建模过程中，需要重点关注弯折处的圆角半径参数，圆角过小会导致应力集中系数过高，大扭矩下容易断裂，圆角过大则会导致弯折处长度占用过多，缩短两端有效工作长度，影响狭窄空间的操作适配性；同时工作端的六角形截面需要严格遵循标准公差要求，对边尺寸、对角尺寸、棱边倒角都要匹配对应规格的紧固件标准，保证与螺钉的配合精度。另外，整体的表面粗糙度处理也需要在建模时明确标注，过光滑的表面容易导致握持打滑，过于粗糙则容易残留油污、锈蚀，影响日常使用体验。
