十字盘头紧固螺钉三维结构设计

十字盘头螺钉是机械装配领域应用范围极广的一类螺纹紧固件，从消费电子外壳装配、小型家电结构锁附，到普通工业设备的钣金拼接、工装夹具的非重载部位固定，都能见到这类零件的身影。和沉头螺钉不同，盘头结构的螺钉不需要在被连接件表面加工沉孔，安装后头部会突出于安装基面，对被连接件的表面加工精度要求更低，尤其适合薄板类零件、非金属材质零件的连接场景，不会因为沉孔加工偏差导致头部突出或者装配后贴合不严的问题。

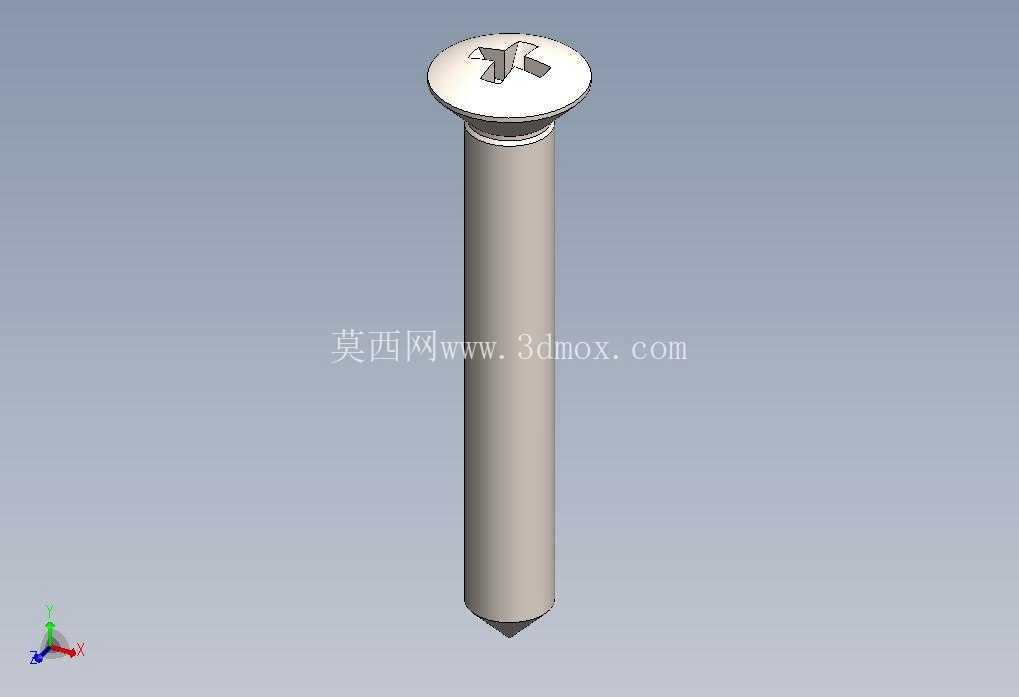

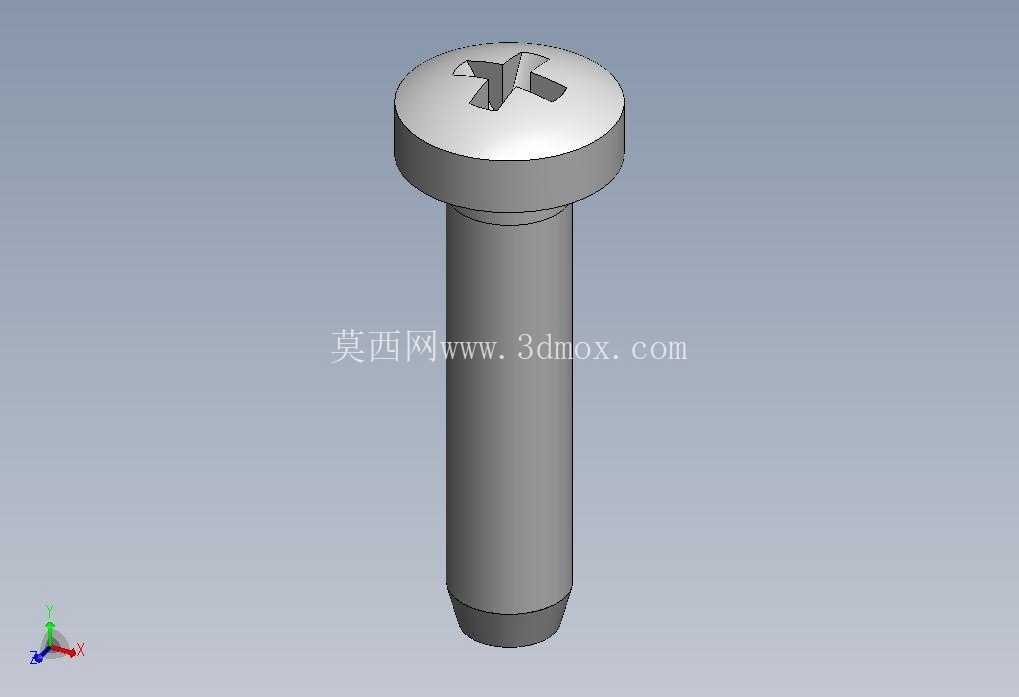

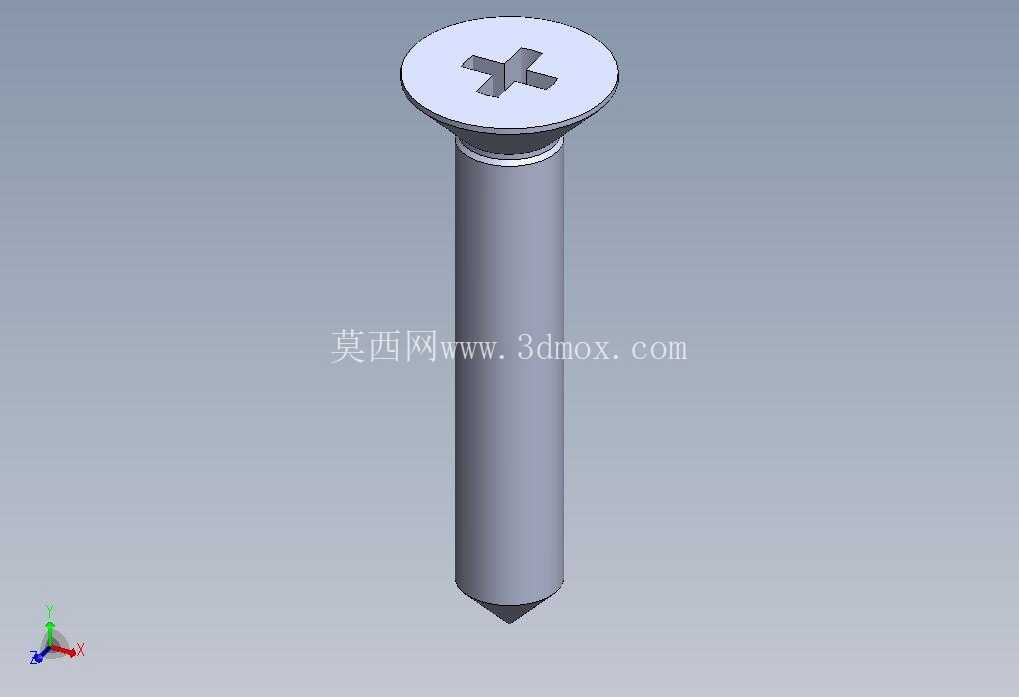

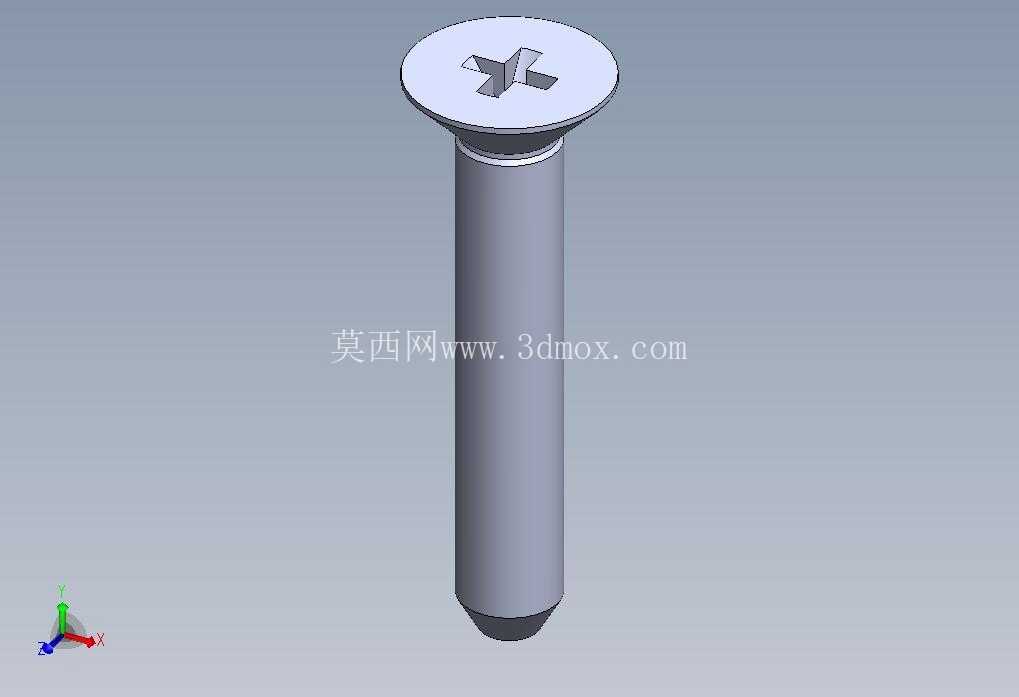

从结构设计逻辑来看，这款十字盘头螺钉的头部采用圆形盘式结构，头部顶面加工十字型驱动槽，槽型的尺寸匹配通用十字螺丝刀的工作端，装配时可以获得足够的扭转力矩传递效率，同时十字槽的对中性能优于一字槽，新手操作也不容易出现螺丝刀滑出划伤零件表面的问题。头部下表面设计为平整的支撑面，和被连接件表面接触时可以均匀分布锁紧压力，避免局部压强过大压伤铝合金、塑料这类质地偏软的被连接件表面。螺杆部分采用全螺纹结构？不对，从模型呈现的结构来看，螺杆为等直径圆柱结构，螺纹牙型采用普通公制三角螺纹，牙型角60度，具备良好的自锁性能，常规工况下不需要额外添加防松垫圈也能保持稳定的锁紧力，当然如果是振动工况下使用，还是需要配合弹垫或者螺纹胶来提升防松性能。螺杆末端设计有倒角导向结构，装配时可以顺利穿过预制的安装孔，顺利旋入内螺纹孔或者配合螺母完成锁紧，不会因为螺杆端部的毛刺刮伤螺纹孔内壁，也能减少装配时的对中时间，提升流水线装配的效率。

在实际选型应用中，这类十字盘头螺钉的安装边界需要重点关注几个参数：首先是头部直径，设计安装位时需要预留足够的头部容纳空间，避免头部和周边结构发生干涉，尤其是在有外观要求的消费类产品上，头部突出高度也要纳入外观间隙的校核范围，避免突出的头部刮伤使用者或者影响产品外观平整度。其次是螺杆长度的选择，需要根据被连接件的总叠厚来确定，确保锁紧后螺杆伸出内螺纹孔或者螺母的长度在2-3个牙距，既保证足够的螺纹啮合强度，又不会因为螺杆过长突出过多影响周边零件的运动。还有十字槽的深度设计，槽深过浅会导致螺丝刀啮合不足，拧紧时容易打滑崩槽，槽深过深则会降低头部的结构强度，拧紧力矩过大时容易出现头部拧裂的问题，建模时槽型的拔模角度也需要符合冷镦加工的工艺要求，不能出现倒扣结构导致量产时模具脱模困难。

从建模思路来说，这类标准紧固件的建模不需要完全复刻每一个螺纹牙型的细节，如果是用于大型设备的总装装配，可以采用简化的螺纹修饰特征来降低模型的文件体量，提升大装配体的旋转、打开操作效率；如果是用于紧固件本身的工艺分析或者模具设计，则需要精确绘制螺纹的牙型轮廓、头部冷镦的过渡圆角、十字槽的冲压成型角度，确保模型可以直接导入CAM软件生成加工代码。另外盘头头部和螺杆衔接的位置设计有微小的过渡圆角，这个结构很容易被建模者忽略，但这个圆角可以大幅降低螺钉头部和螺杆衔接位置的应力集中系数，在承受冲击载荷或者交变载荷时，避免螺杆从头部根部发生断裂，提升零件的整体疲劳强度。

实际装配场景中，这类十字盘头螺钉适合采用电动螺丝刀进行快速装配，十字槽的结构可以让螺丝刀在一定角度偏差下也能顺利卡入槽内，比内六角螺钉的装配容错率更高，适合大批量流水线的快速锁附作业。不过这类螺钉也有一定的应用局限，因为十字槽的驱动结构在拧紧力矩超过额定值时容易出现槽型滑牙，所以不适合需要大预紧力的重载连接场景，重载连接还是应该优先选择内六角圆柱头螺钉或者外六角螺栓。在非金属零件的连接场景中使用这类盘头螺钉时，通常会在螺钉头部下方增加平垫来扩大支撑面积，避免锁紧时头部压入塑料或者木质零件内部，导致连接失效。
