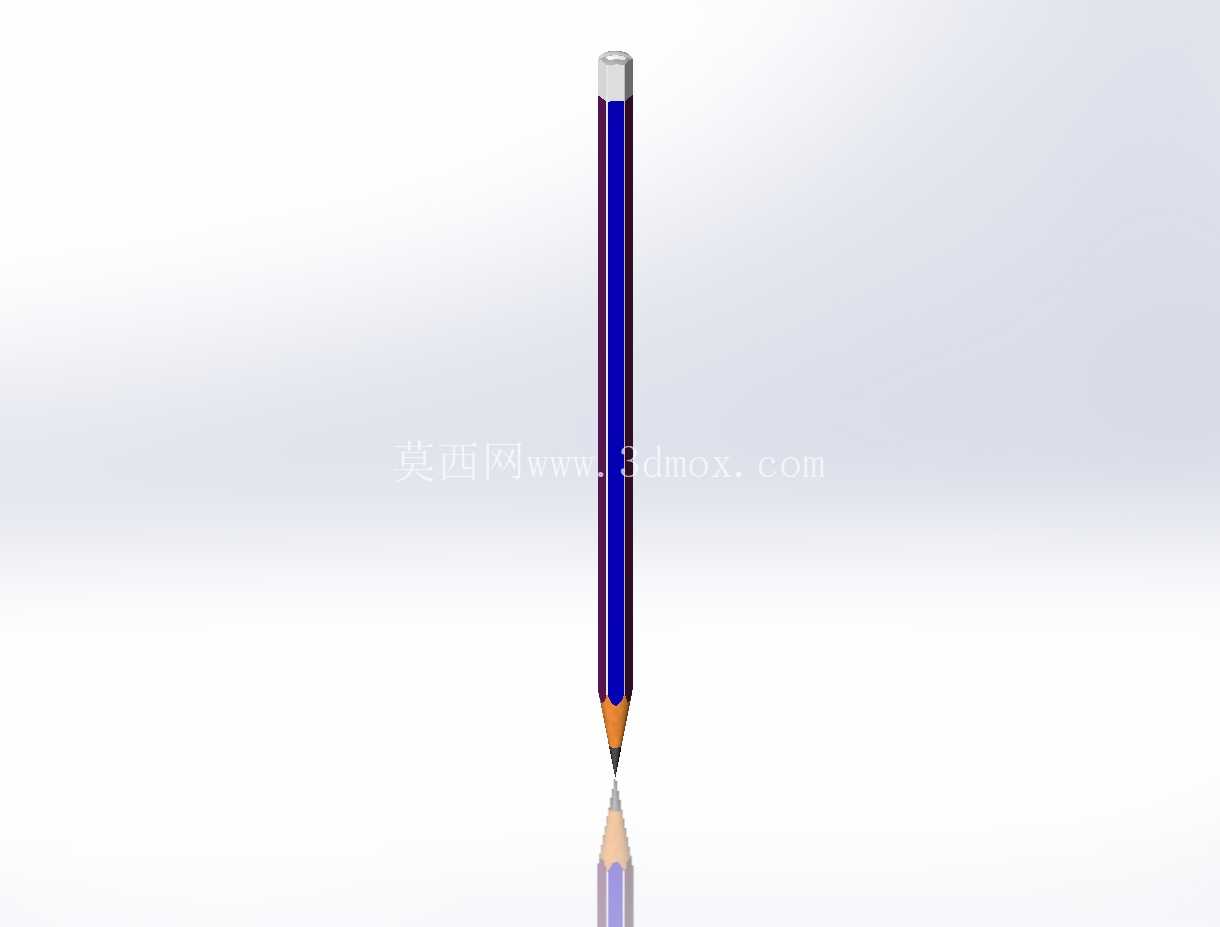

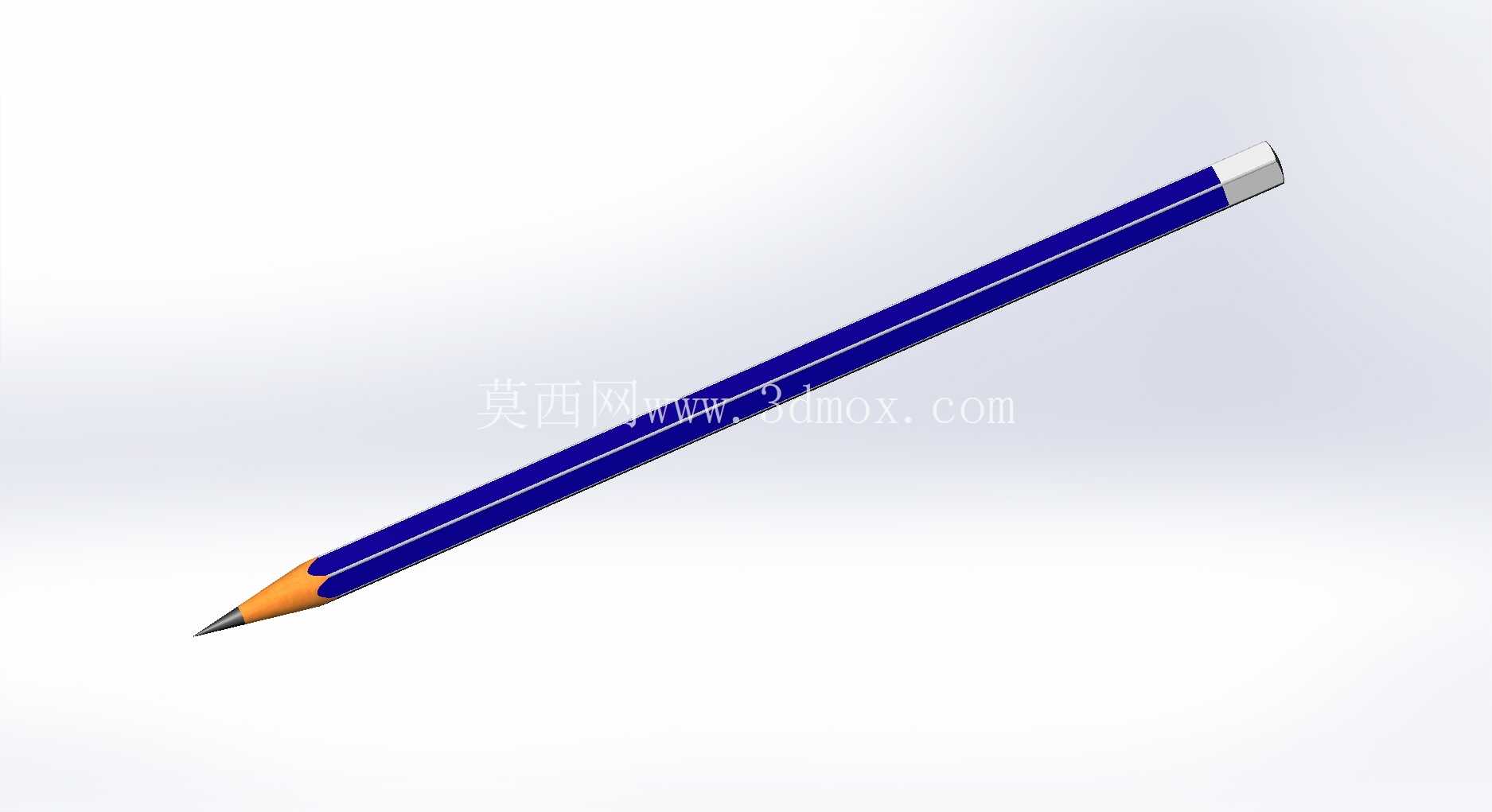

SolidWorks绘制经典六角木杆铅笔精细结构

日常书写场景中，六角木杆铅笔是普及率极高的基础文具，从学生课业书写、工程现场手绘标记到美术创作起稿都有广泛应用，这款三维结构完整还原了常规木杆铅笔的全部几何特征，可用于文具产品结构验证、教学演示模型搭建、渲染场景素材制作等多个方向。

建模过程中优先还原了笔身的六角棱柱结构，常规量产木杆铅笔的笔身截面为正六边形，对边距离控制在7-8mm区间，整体长度控制在175-185mm范围，这个尺寸经过长期市场验证，既适配常规笔帽、卷笔刀的通用安装边界，也符合大多数使用者的握持手感，六角形的截面设计可以避免铅笔放置在倾斜桌面时滚落，同时六个平面能给手指提供稳定的支撑面，长时间书写不易打滑。笔身外侧的涂漆层做了等厚度偏移处理，还原量产铅笔表面浸漆后的均匀质感，笔身纵向的装饰线条沿六角棱边平行排布，和实际产品的印刷位置完全匹配。

笔杆的木质部分采用分段结构设计，靠近笔尖的位置做了圆锥状切削过渡，锥面角度控制在12-15度区间，这个角度是卷笔刀切削的常规角度，既保证露出的石墨笔芯有足够的支撑强度，不易因为书写受力断裂，也能让笔尖维持合适的书写粗细。切削后的木质锥面和六角笔身的衔接处做了微小的圆角过渡，还原实际切削后木材边缘的自然钝化效果，避免尖锐棱边带来的违和感。

笔尖部分的石墨笔芯从木质锥面中心伸出，伸出长度控制在3-4mm，笔芯尖端做了微小的圆弧钝化，还原实际书写使用后笔尖的自然状态，而非完全尖锐的理想几何形态，石墨笔芯和木质笔身的配合采用过盈配合的装配逻辑，建模时两者接触面完全贴合，没有多余缝隙，还原实际生产中铅笔铅芯和木杆压合后的装配状态。

笔尾的橡皮固定结构也做了完整还原，笔尾端的金属箍采用薄金属卷压结构，厚度控制在0.2-0.3mm，金属箍和木质笔身采用包边压合的装配方式，金属箍内侧的固定齿结构做了简化处理但保留了压合后的贴合形态，金属箍包裹的橡皮部分突出金属箍端面2-3mm，橡皮截面为圆形，直径和笔身六角形的内切圆直径匹配，保证橡皮安装后和笔身整体协调，不会出现突兀的尺寸偏差。

整个模型的几何特征全部采用实体建模完成，没有使用面片拼接，所有相邻结构的衔接处都做了符合实际生产工艺的圆角或倒角处理，没有出现现实加工中不可能存在的零厚度尖锐边。建模过程中优先保证各部分的尺寸比例符合量产产品的通用规范，没有做夸张的艺术化变形，不管是用于文具产品的结构改型参考，还是用于装配场景的配套模型，都能直接调用，不需要额外调整比例。比如在做文具生产线的模拟场景搭建时，这个铅笔模型可以直接匹配卷笔刀、铅笔盒等配套文具的装配尺寸，不会出现尺寸不匹配的穿模问题；在做教学演示动画时，完整的结构拆分可以清晰展示铅笔各部分的装配关系，帮助理解常规木杆铅笔的生产装配逻辑。

从结构设计的角度看，这款模型还原的六角铅笔结构看似简单，实则包含了很多经过长期市场验证的人机工程学设计细节，比如六角截面的握持角度、笔尖锥度的受力平衡、笔尾橡皮的固定方式，这些细节在建模过程中都做了精准还原，没有因为结构简单就忽略实际使用中的功能逻辑，和市面上很多仅做外形示意的铅笔模型不同，这个模型的每一处几何特征都对应实际产品的功能需求，比如笔身长度的设定兼顾了收纳空间和握持长度，金属箍的压合结构还原了实际生产中不用粘接就能固定橡皮的工艺特点，石墨笔芯的锥度设定平衡了书写流畅度和结构强度，这些细节都能给文具类产品的结构设计提供实际的参考依据。
