液压绞车行星齿轮箱剖视结构设计

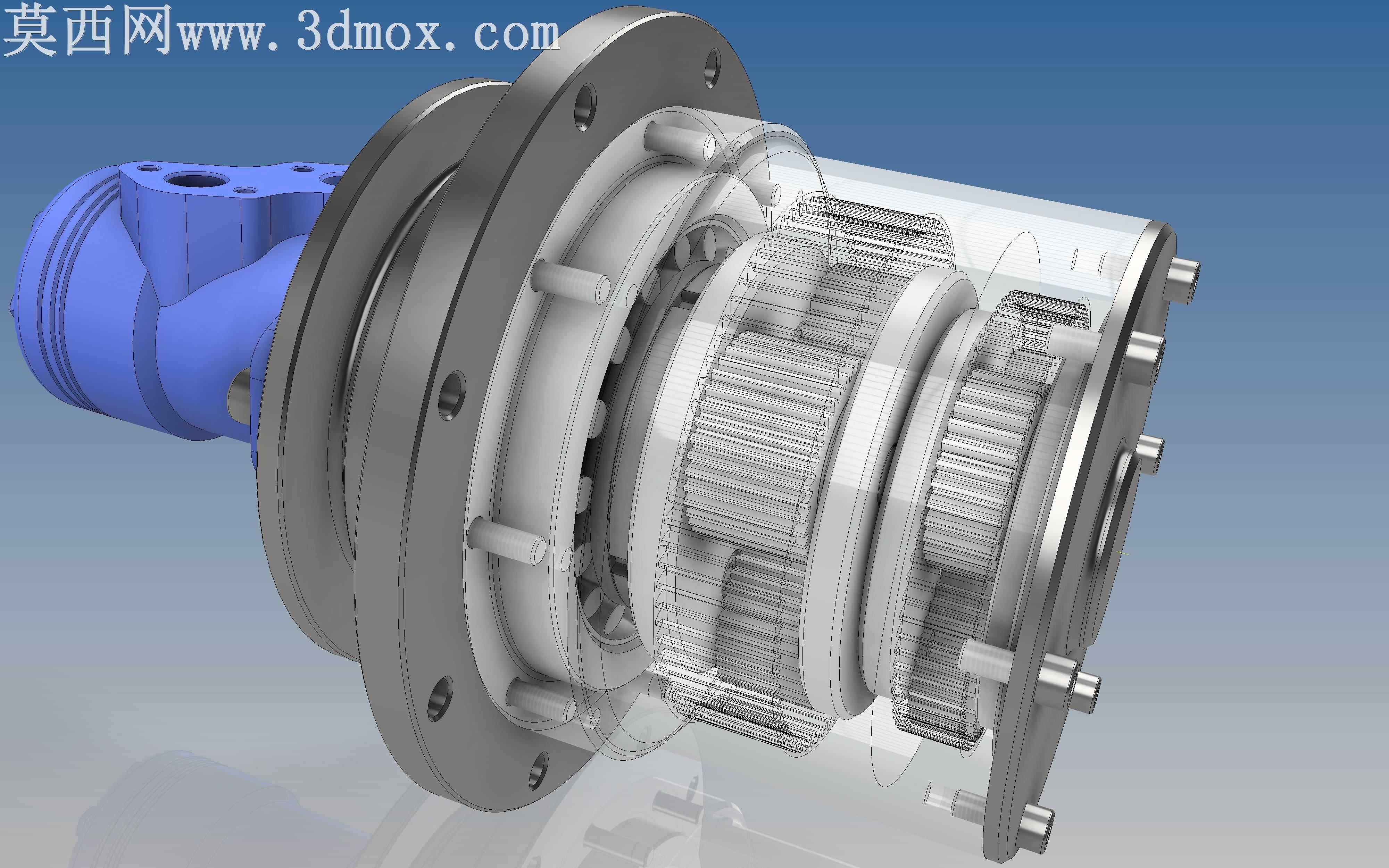

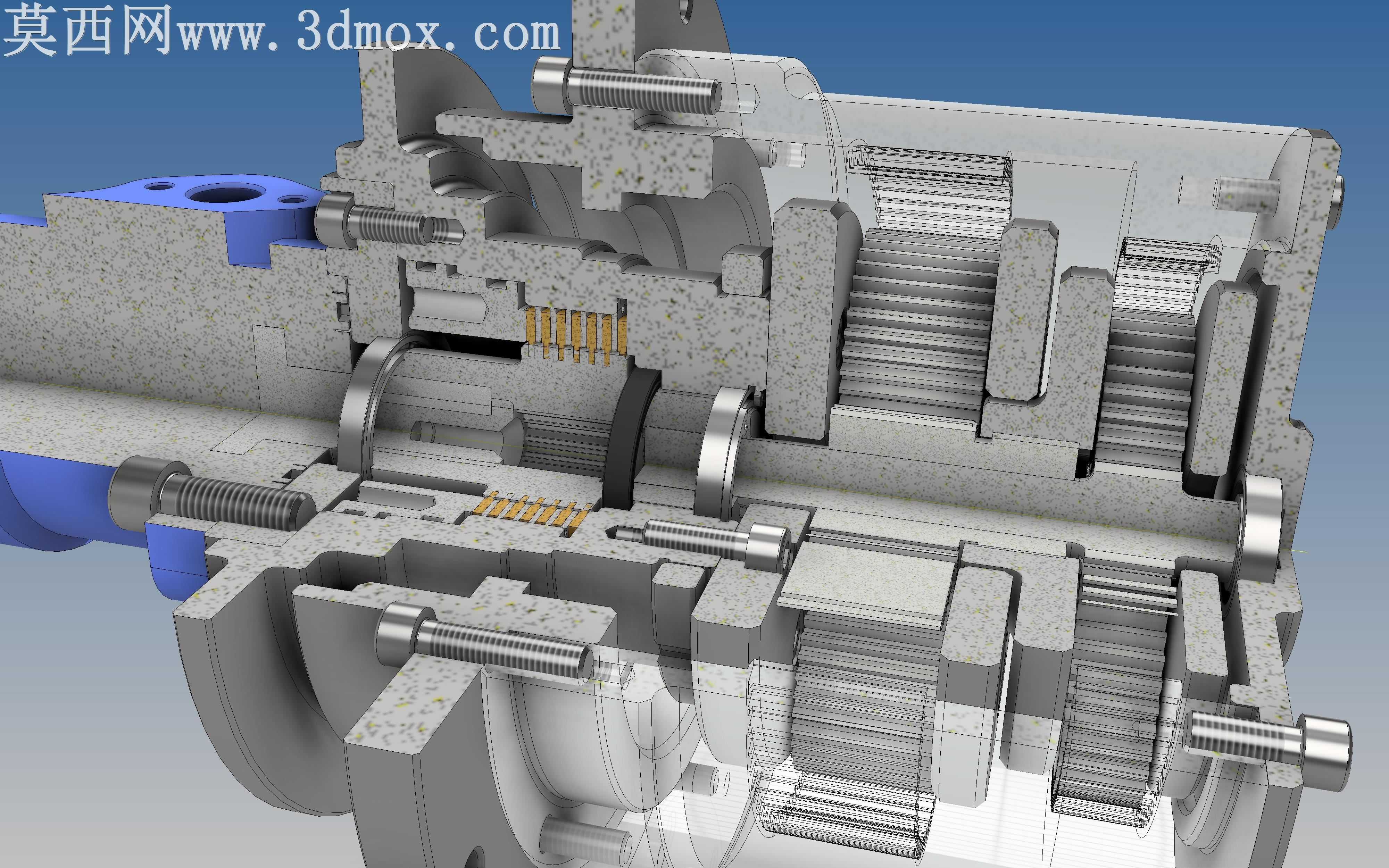

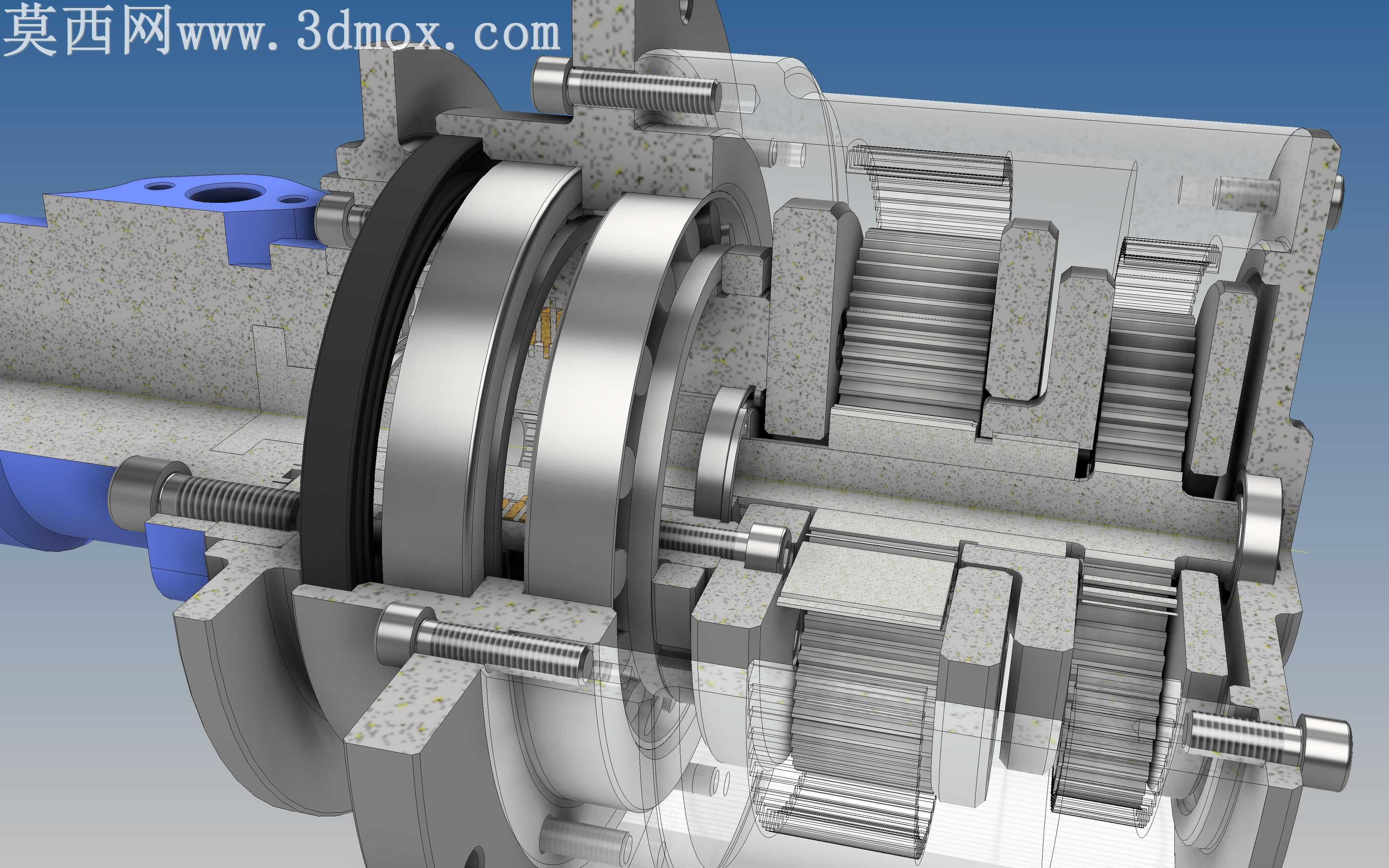

本作品为液压绞车配套的行星齿轮箱三维剖视设计模型，采用三维建模软件完成全参数化结构搭建，通过半剖视的渲染呈现方式，清晰展示齿轮箱内部的多级行星传动布局与各部件装配关系。建模过程中严格遵循行星减速机构的传动比设计逻辑，对太阳轮、行星轮、内齿圈、行星架等核心传动零件进行了精准的参数化建模，每一级齿轮的模数、齿宽、啮合间隙都经过合理校核，保证传动结构的设计合理性。材质渲染上，对箱体类零件采用铸铁质感的哑光灰材质，还原铸件壳体的粗糙肌理；对传动齿轮、传动轴、紧固螺栓等金属加工件采用抛光金属材质，区分加工面与非加工面的视觉差异；对密封件、端盖附属部件采用差异化的材质色彩，让不同功能的零件在剖视视图中层次分明，便于快速识别各部件的功能定位。结构设计上，该行星齿轮箱采用多级行星轮系串联布局，能够在紧凑的径向尺寸下实现大传动比减速，匹配液压绞车的大扭矩输出需求；输入端适配液压马达的连接接口，输出端设计有连接绞车卷筒的法兰结构，箱体上集成了油道、密封槽、螺栓连接孔等细节结构，完整还原了行星齿轮箱的真实装配结构。设计思路围绕液压绞车的工况需求展开，在保证传动强度的前提下尽可能压缩齿轮箱的轴向与径向尺寸，通过行星轮均布的布局方式分担传动载荷，提升机构的承载能力与运行稳定性；剖视视角的设计特意将每一级轮系的啮合位置、轴承的安装位置、紧固件的排布都完整呈现，能够直观展示动力从输入端进入后，经过多级行星轮系减速增扭，最终从输出端传递至卷筒的完整传动路径，模型中还还原了轴承、密封环、紧固螺栓等标准件的装配细节，完整呈现了液压绞车行星齿轮箱的整体结构设计与装配逻辑。
