3立方容积带式搅拌设备结构设计

在铸造车间的砂处理、造型辅料混配工序中，带式搅拌设备是衔接原料输送与成型工序的核心辅机，这款3立方规格的带式搅拌机，主要针对铸造生产中覆膜砂、粘土旧砂、粘结剂添加后的均匀混合作业设计，也可适配建材、化工领域小批量散状颗粒与粉体的带剪切效果的混合工况，区别于普通桨叶搅拌的径向流场，带式搅拌结构能在料桶内形成轴向大循环流场，避免比重差异较大的混合组分出现分层沉底问题。

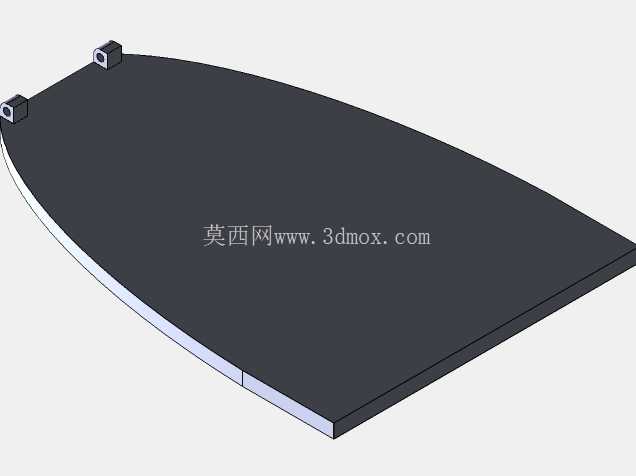

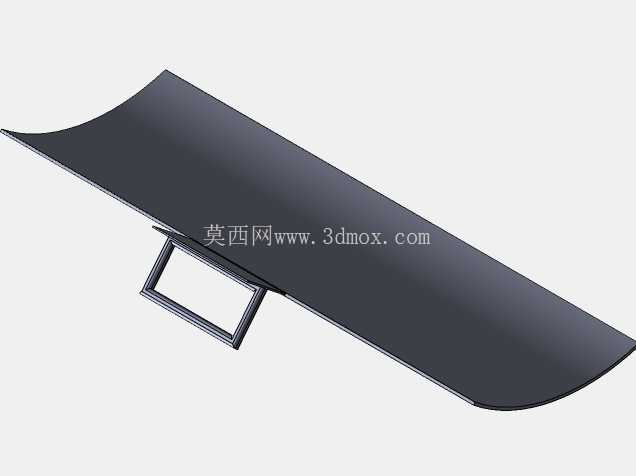

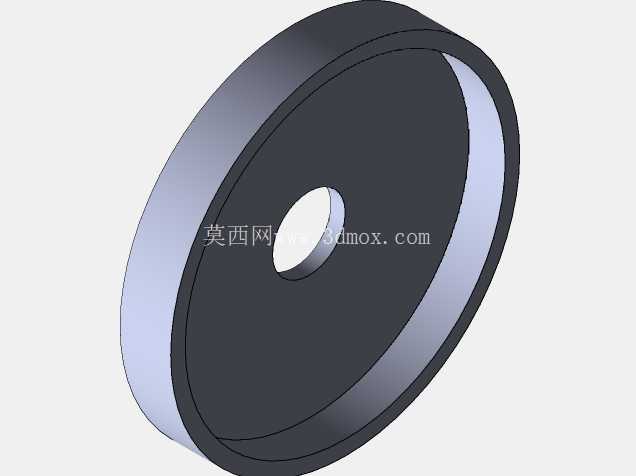

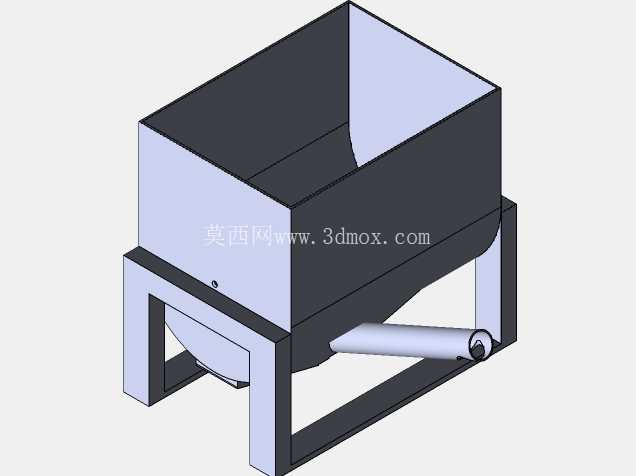

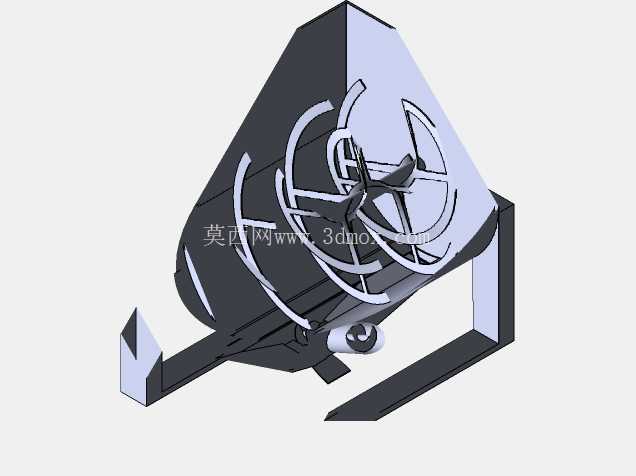

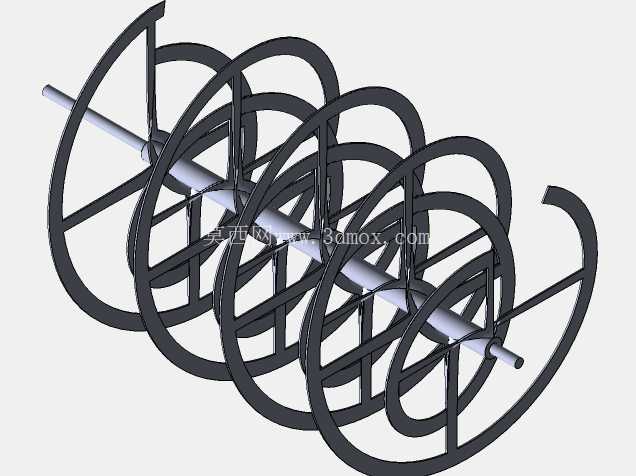

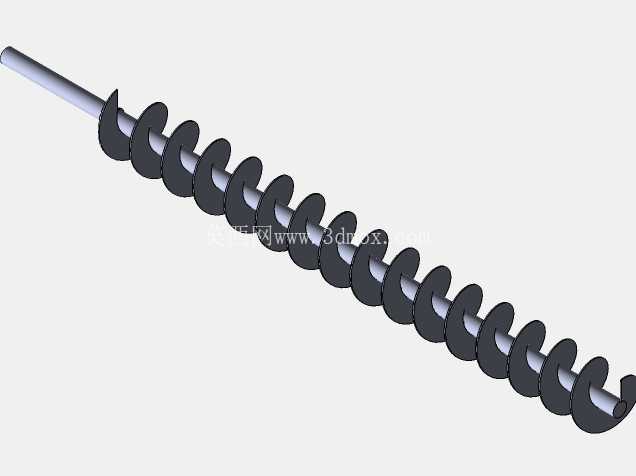

从结构设计逻辑来看，整机采用倾斜式料桶布局，搅拌主轴沿料桶倾斜轴线布置，外层螺带与内层反向螺带的组合结构，是整个设备的核心功能部件：外层宽螺带在转动过程中将桶壁附近的物料沿轴向推送至料桶卸料端，内层窄螺带则反向将中心区域物料回推至进料侧，同时螺带边缘与桶壁预留3-5mm的安全间隙，既避免转动过程中刮蹭桶壁产生金属碎屑污染混合物料，也能减少转动阻力降低驱动端负载。料桶底部设置的卸料导向结构，可在搅拌完成后直接对接周转料斗或输送设备，无需额外配置转料机构，适配铸造车间连续化生产的节拍要求。

机架部分采用型钢焊接框架结构，底部支撑腿做了加宽处理，安装时需保证支撑面平面度误差不超过2mm/m，避免设备满载运行时出现异常振动；驱动端布置在料桶高位侧，电机与减速机通过法兰直连主轴，省去了链传动或带传动的张紧维护环节，传动效率更高，同时驱动端的密封结构采用双层骨架油封配合防尘挡圈，可阻挡铸造车间内的粉尘进入轴承腔，延长轴承维护周期。

设计过程中针对螺带的螺旋升角做了反复校核，最终选定的升角参数可保证物料在桶内的循环周期控制在90秒以内，对于铸造用砂添加固化剂、粘结剂的混合作业，能在保证混合均匀度的前提下，减少物料在桶内的停留时间，避免粘结剂提前固化粘壁。料桶的容积设计为3立方有效装载量，实际装载系数控制在0.6-0.7区间，预留足够的物料翻腾空间，避免搅拌过程中物料溢出；桶体采用厚钢板卷制焊接，内壁做打磨光滑处理，减少物料挂壁残留，每次换料清理时仅需用压缩空气吹扫即可完成清洁，无需人工进入桶内作业。

从安装边界来看，整机的进料端高度适配常规车间的原料出料口高度，无需额外搭建过高的操作平台，卸料端的高度匹配标准周转料斗的接料高度，现场安装时仅需固定底部四个地脚螺栓，接通电源即可完成调试，不需要复杂的现场配做工序。搅拌螺带与主轴的连接采用可拆式螺栓固定，当螺带出现磨损后，可直接在现场更换磨损段，无需整体更换主轴组件，降低后期维护成本。

在实际工况适配中，这款带式搅拌结构相比传统的碾轮式混砂机，对物料的破碎作用更温和，不会破坏铸造砂的原始颗粒级配，对于要求砂粒粒度保持完整的特种铸造工艺，能更好地满足型砂性能要求；同时整机的转动部件全部做了动平衡校正，运行时的振动幅值控制在0.1mm以内，可布置在车间二层平台作业，不会对平台结构产生额外的动载荷冲击。设备的检修口设置在料桶侧上方，日常检查螺带磨损情况、清理桶内残留物料时，打开检修口即可操作，不需要拆除上部的进料管路，日常运维的便利性更强。
