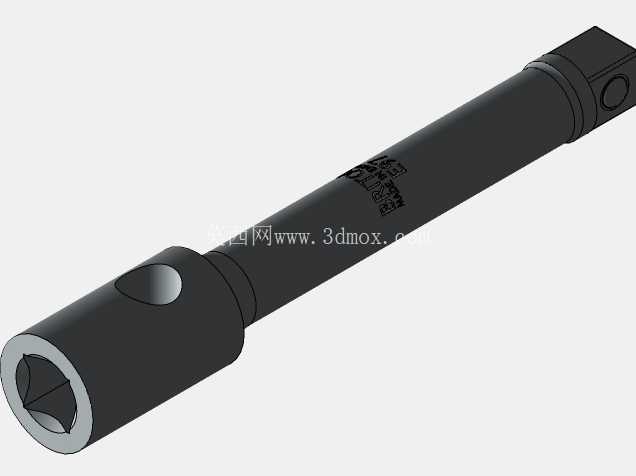

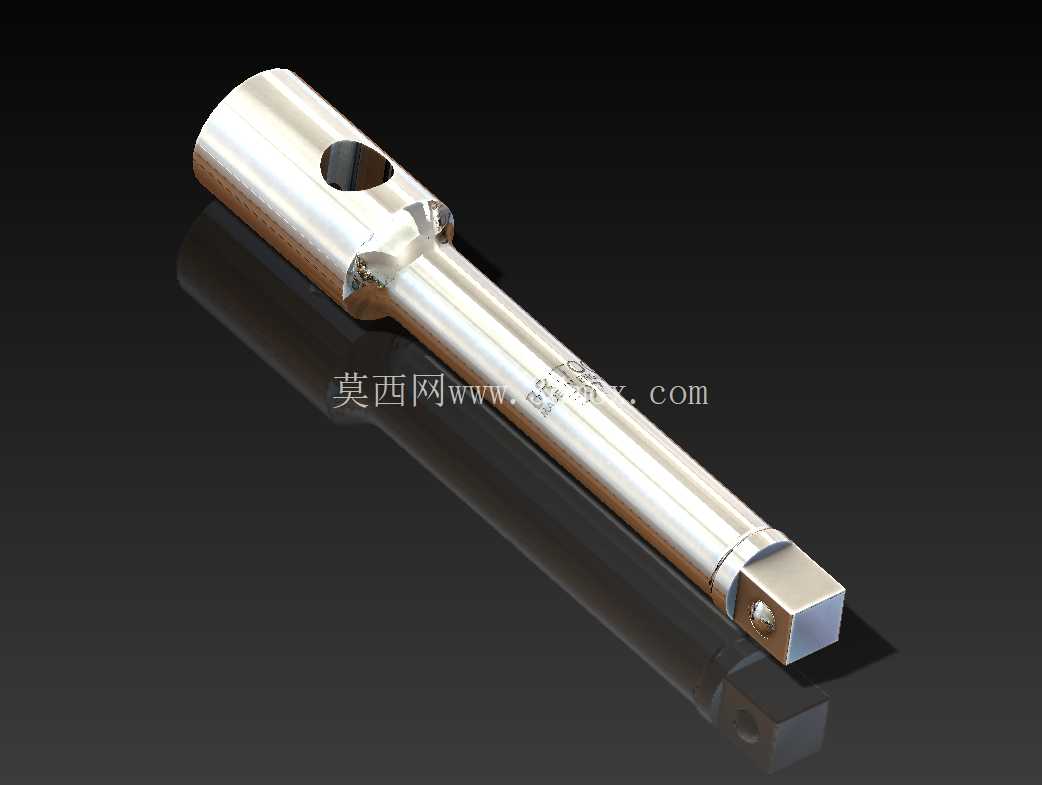

1/2驱动152mm套筒延长接杆结构

　　在机修装配、产线运维、汽车维修等日常作业场景里，经常会遇到紧固件所处位置操作空间狭窄、常规套筒搭配棘轮扳手无法直接对位的情况，这时候套筒延长接杆就是必不可少的辅助配件，本次建模的这款152mm长度规格的1/2方驱接杆，就是针对这类工况做的实物复刻建模，完全还原实物的结构细节与装配边界。从实际使用场景来看，这类接杆最常出现在汽车底盘螺栓拆装、设备内部深腔紧固件操作、模具装配时边角位置的螺母锁紧作业中，152mm的长度属于中等延长规格，既不会因为杆身过长导致操作时扭矩传递损耗过大、出现杆身弯折变形的风险，也不会因为长度不足无法探入深位操作，适配绝大多数常规的深位紧固需求。

　　从功能特性来看，这款接杆一端为标准1/2英寸方驱公头，用来匹配对应规格的套筒，方头位置设计有钢珠定位结构，装配套筒后可以通过钢珠卡入套筒的定位凹坑，防止操作过程中套筒脱落，避免高空作业或者深腔操作时套筒掉落难以拾取的问题；杆身靠近驱动端的位置设计有贯穿的通孔，这个结构是为了配套加力杆使用，当遇到扭矩要求较高的紧固件时，可以将撬杆或者加力杆穿入这个通孔，放大操作扭矩，轻松完成大扭矩紧固件的拆装，不需要额外搭配重型扳手。接杆的另一端为1/2英寸方驱母头，用来连接棘轮扳手、扭力扳手或者其他驱动工具，母头内部设计有弹性锁止结构，和驱动工具的方头连接后可以自动锁止，防止接杆和驱动工具脱开，保证扭矩传递的稳定性。

　　从设计思路来看，这款接杆整体采用合金结构钢的实体结构建模，杆身做了等直径的光轴设计，没有多余的减重槽或者异形结构，因为这类手动工具在使用时会承受较大的扭转力矩，光轴结构的抗扭截面系数更大，同等材料直径下可以承受更大的扭矩，不容易出现应力集中导致的杆身断裂；接杆的两端连接位置都做了圆角过渡处理，避免截面突变带来的应力集中问题，延长工具的使用寿命。外形尺寸方面，接杆总有效长度为152mm，杆身直径匹配1/2驱动系列工具的通用尺寸，两端的方驱尺寸严格遵循手动工具的方驱配合公差，方头的对边尺寸、对角尺寸都符合行业通用标准，和市面上所有同规格的套筒、驱动工具都可以实现无阻碍装配，不需要额外做适配修改；安装边界上，接杆装配套筒后，整体的径向最大尺寸不超过对应套筒的外径，杆身直径小于常规1/2系列套筒的外径，所以在探入深孔或者狭窄空间时，只要套筒可以进入的位置，杆身都可以顺利伸入，不会出现杆身卡滞的问题。

　　建模过程中还原了实物的所有细节，包括驱动端的贯穿孔边缘的倒角、方头位置的钢珠安装孔、杆身表面的防滑滚花段（靠近驱动母头的位置设计有滚花，方便徒手插拔接杆和套筒时增加摩擦力）、两端的过渡圆角，甚至是金属表面的加工纹理都做了对应还原，方便后续做渲染或者装配仿真时直接使用。在实际选型时，这类接杆的长度选择需要结合操作空间的深度来确定，152mm的规格属于通用常备规格，不管是日常家用维修还是工业场景的设备运维，都是使用频率最高的长度规格，搭配不同长度的接杆组合，可以覆盖从浅位到深位的绝大多数紧固件操作需求；扭矩承载方面，这款接杆的杆身直径和材料强度匹配1/2驱动系列的最大额定扭矩，使用时只要不超过工具的额定扭矩范围，就不会出现永久变形或者断裂的问题。另外，接杆的方驱配合间隙做了合理的控制，既不会因为间隙过小导致装配卡顿，也不会因为间隙过大导致扭矩传递时出现晃动、磨损加快的问题，和标准工具配合时的旷量控制在手动工具允许的公差范围内，操作时的手感紧实不松垮。
