开源Ciclop桌面3D扫描仪结构设计

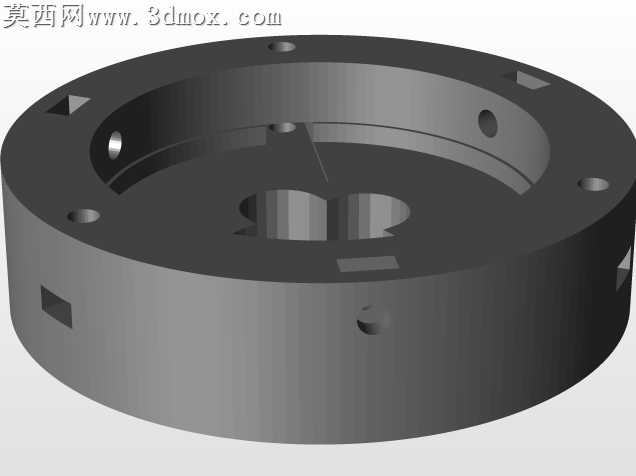

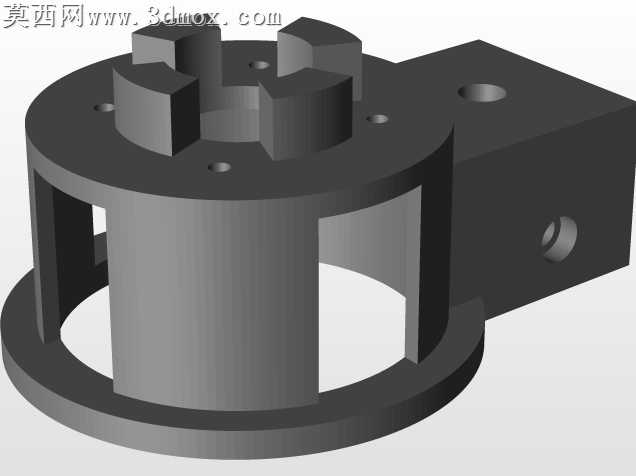

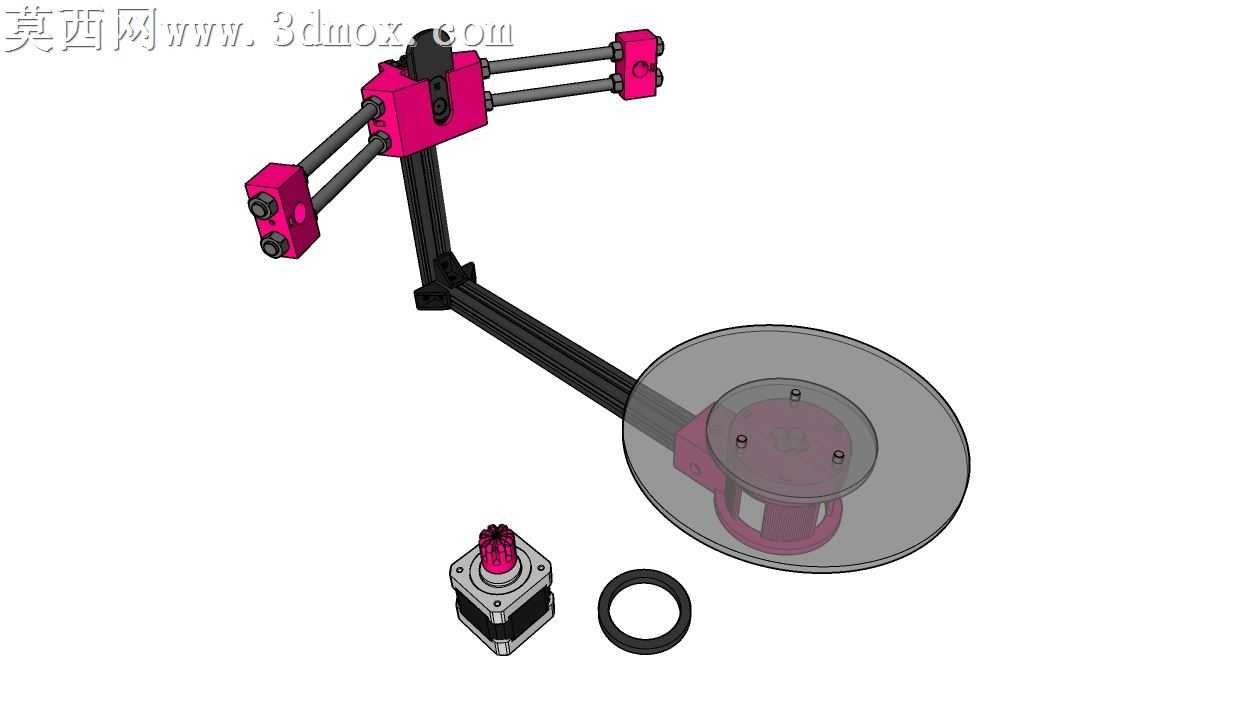

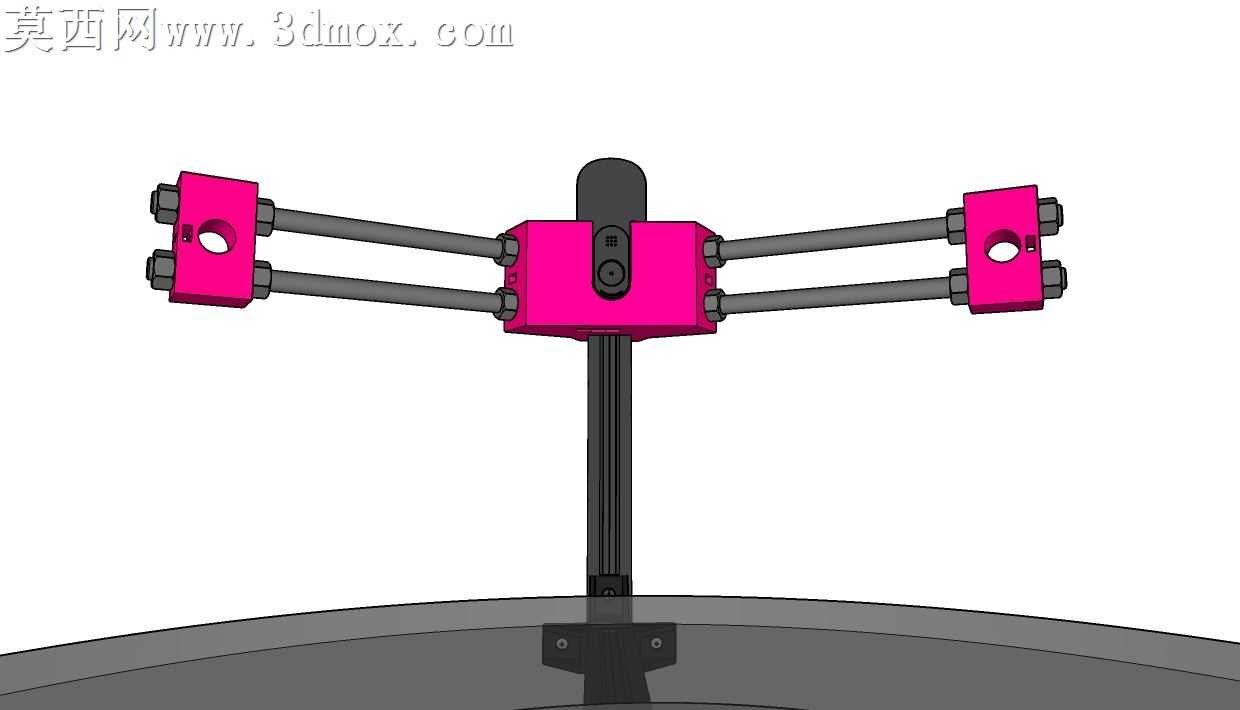

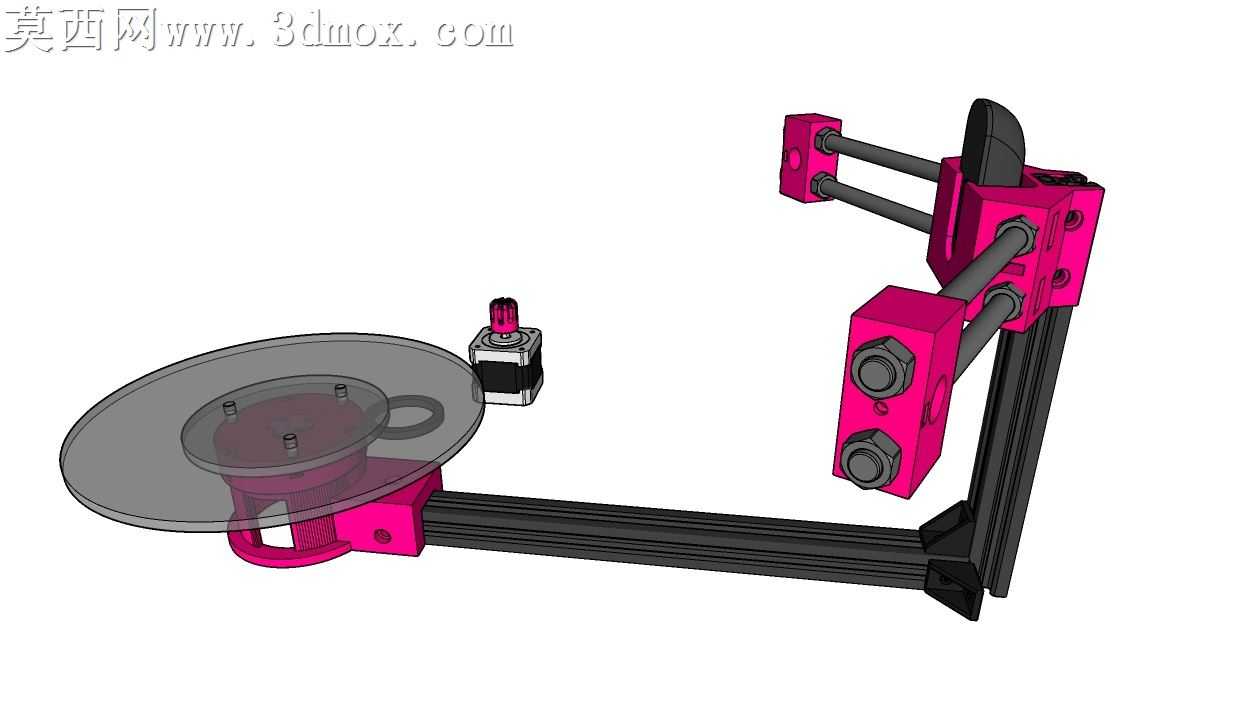

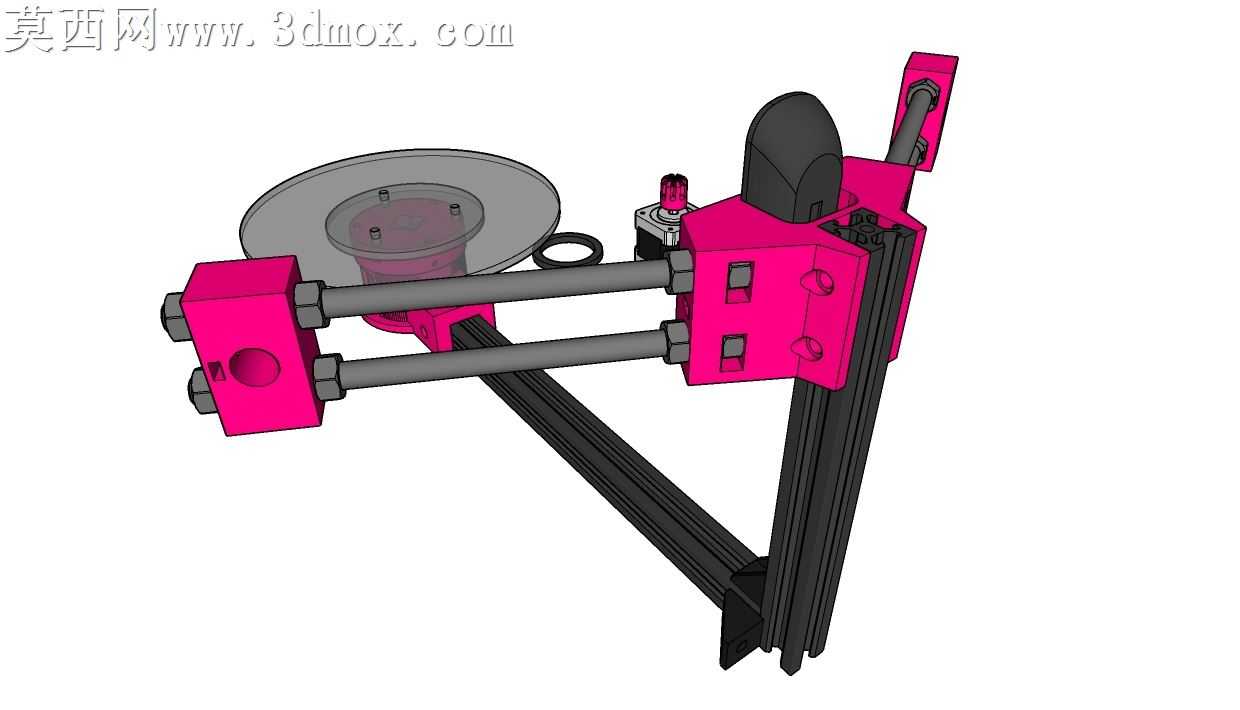

本作品为开源Ciclop桌面级3D扫描仪的三维结构设计，整体采用模块化设计思路，在三维建模过程中严格遵循开源方案的尺寸规范，对每一个零部件进行独立建模后完成整体装配，确保各部件之间的配合公差符合3D打印制作与组装调试的实际需求。模型主体采用铝型材作为支撑骨架，建模时还原了2020铝型材的标准槽道结构，保证型材与各连接部件的装配位置精准，无需额外打孔即可完成主体框架的搭建。旋转扫描平台部分，建模时还原了圆形转盘的安装结构，预留了步进电机的安装位，精准匹配42型步进电机的安装孔位，同时设计了轴承配合位，适配标准52/41轴承的尺寸参数，确保转盘转动时的同轴度与平稳性。机械扫描臂部分采用并联臂结构设计，建模时还原了三组平行碳杆的铰接结构，每处铰接点都预留了紧固件安装位，保证扫描臂在调整角度时的活动自由度，同时避免结构松动影响扫描精度。模型中单独拆分了步进电机、同步带轮、轴承等标准件的独立模型，材质渲染阶段对不同部件进行了区分处理：铝型材部件采用磨砂金属材质，3D打印结构件采用亮面玫红色树脂材质，碳杆采用哑光黑色碳纤维纹理，标准紧固件采用镀锌金属质感，转盘采用半透明磨砂亚克力材质，通过材质区分清晰展现各部件的功能与装配关系。设计过程中充分考虑了DIY制作的便利性，所有非标准件都适配普通桌面级3D打印机的打印尺寸，无需大尺寸打印设备即可完成全部结构件的制作，整体结构零件数量精简，组装逻辑清晰，仅需常规五金紧固件即可完成整机组装，无需特殊定制零件。建模时对走线位置也做了预留设计，在铝型材的槽道与结构件的连接处预留了走线空间，方便后续安装激光头、摄像头与控制主板时整理线路，避免线路干涉机械结构运动。整体结构经过装配干涉检查，所有活动部件在运动范围内均无碰撞干涉，能够满足桌面级小型物体三维扫描的结构需求，可直接用于3D打印制作实物，也可作为开源3D扫描设备的二次开发基础模型，方便使用者在此结构基础上优化扫描精度、拓展扫描尺寸范围。
