无弹簧按动式书写笔结构设计方案

这款按动式书写笔的结构设计完全摒弃了传统按动笔内置的复位弹簧结构，从机械传动逻辑上重构了笔芯伸缩的实现路径，在文具制造、办公耗材配套的实际生产场景中，能够有效降低弹簧采购、装配环节的工序成本，同时规避弹簧长期使用后疲劳失效、弹力衰减导致的按动卡顿、笔芯回缩不到位等常见故障。从实际使用场景来看，该结构可适配常规中性笔、圆珠笔芯的安装尺寸，既可以用于日常办公书写场景的量产成品笔制造，也可作为定制化文创笔、工业标记笔的结构基础，适配不同笔壳外观的包覆设计需求。

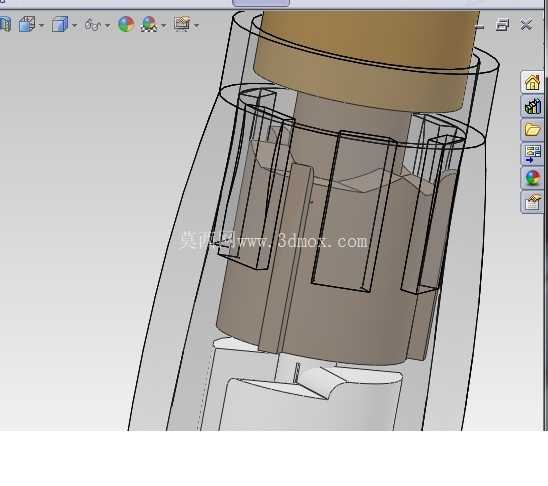

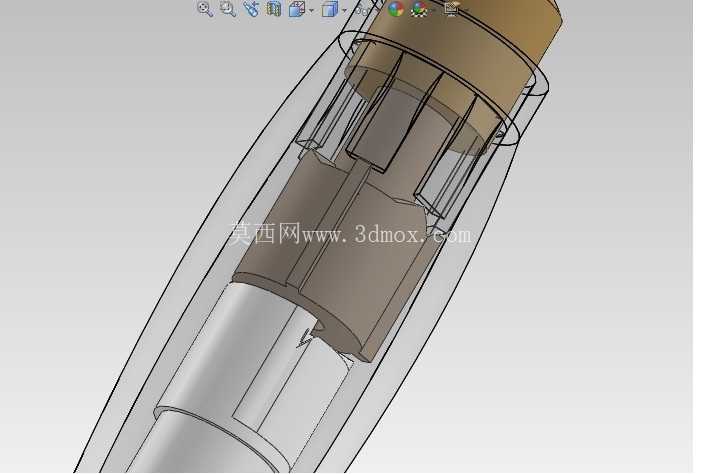

从功能特性上看，该结构取消内置弹簧后，笔身内部的空间利用率得到明显提升，笔芯的容纳腔可以做的更规整，不需要预留弹簧的伸缩避让空间，笔身握持区域的壁厚可以做的更均匀，握持时的受力反馈更扎实，不会出现传统弹簧笔按动时的弹簧震颤感。笔芯的伸缩锁定通过笔身内部的卡扣滑槽结构实现，按动过程中，笔芯尾部的推块沿笔壳内壁的导向槽滑动，到达锁定位置后卡入定位卡槽实现伸出固定，再次按动时推块沿滑槽的回程轨迹滑动，带动笔芯回缩到笔壳内部，整个传动过程没有弹性元件参与，所有运动副都是刚性接触，传动效率更高，按动的行程反馈更清晰，不会出现弹簧弹力不足导致的按动虚位。

设计思路上，整个结构优先考虑了注塑生产的脱模便利性，所有内部筋位、滑槽的拔模角度都控制在1.5度到2度之间，没有倒扣结构需要额外做滑块抽芯，能够有效降低注塑模具的加工复杂度，提升量产时的成型良率。笔身的握持区域做了符合人体工学的收腰造型，橡胶握持套的安装位预留了0.1mm的过盈配合量，装配时不需要额外涂胶就可以实现握持套与笔壳的牢固贴合，长期使用不会出现握持套打滑、移位的问题。笔帽与笔身主体的连接采用卡扣式装配，拆卸时可以通过专用工装沿配合缝隙撬开，方便后期更换笔芯，不需要做破坏性拆解。

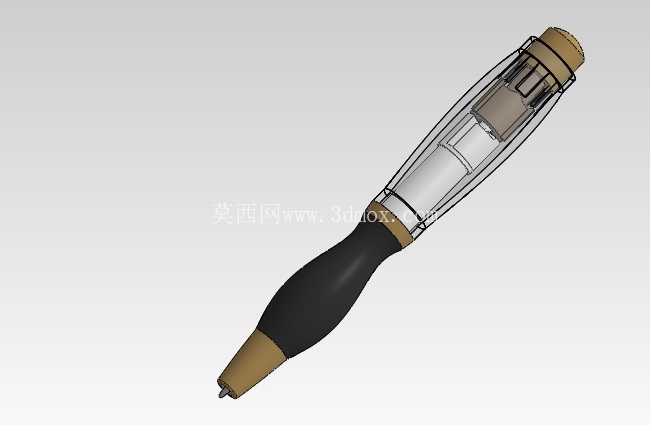

外形尺寸与安装边界方面，该笔的整体长度控制在145mm，最大握持直径12mm，笔夹的突出高度控制在5mm以内，能够适配常规的笔袋、笔记本笔插、工装胸卡笔套的安装尺寸，不会因为笔夹突出过多导致插拔卡顿。笔芯的安装腔直径适配国标4.2mm直径的通用按动笔芯，笔芯伸出后笔尖的露出长度控制在3mm，既能够保证正常书写时笔尖不会回缩，也不会因为露出过长导致书写时笔尖晃动幅度过大。笔身尾部的按动帽突出笔身端面2mm，按动的受力面积做了10mm直径的圆弧过渡，按动时的手指压强更小，长时间按动操作不会出现明显的压痛感。内部滑槽的配合间隙控制在0.05mm，既能够保证推块滑动顺畅，也不会因为间隙过大导致笔芯晃动，书写时的笔尖稳定性更好。整个结构的所有零件都可以采用常规的ABS、PC塑料注塑成型，橡胶握持套采用TPE软胶材质，材料通用性强，不需要特殊的定制材料就可以实现量产，适配不同产能规模的文具生产线的加工条件。
