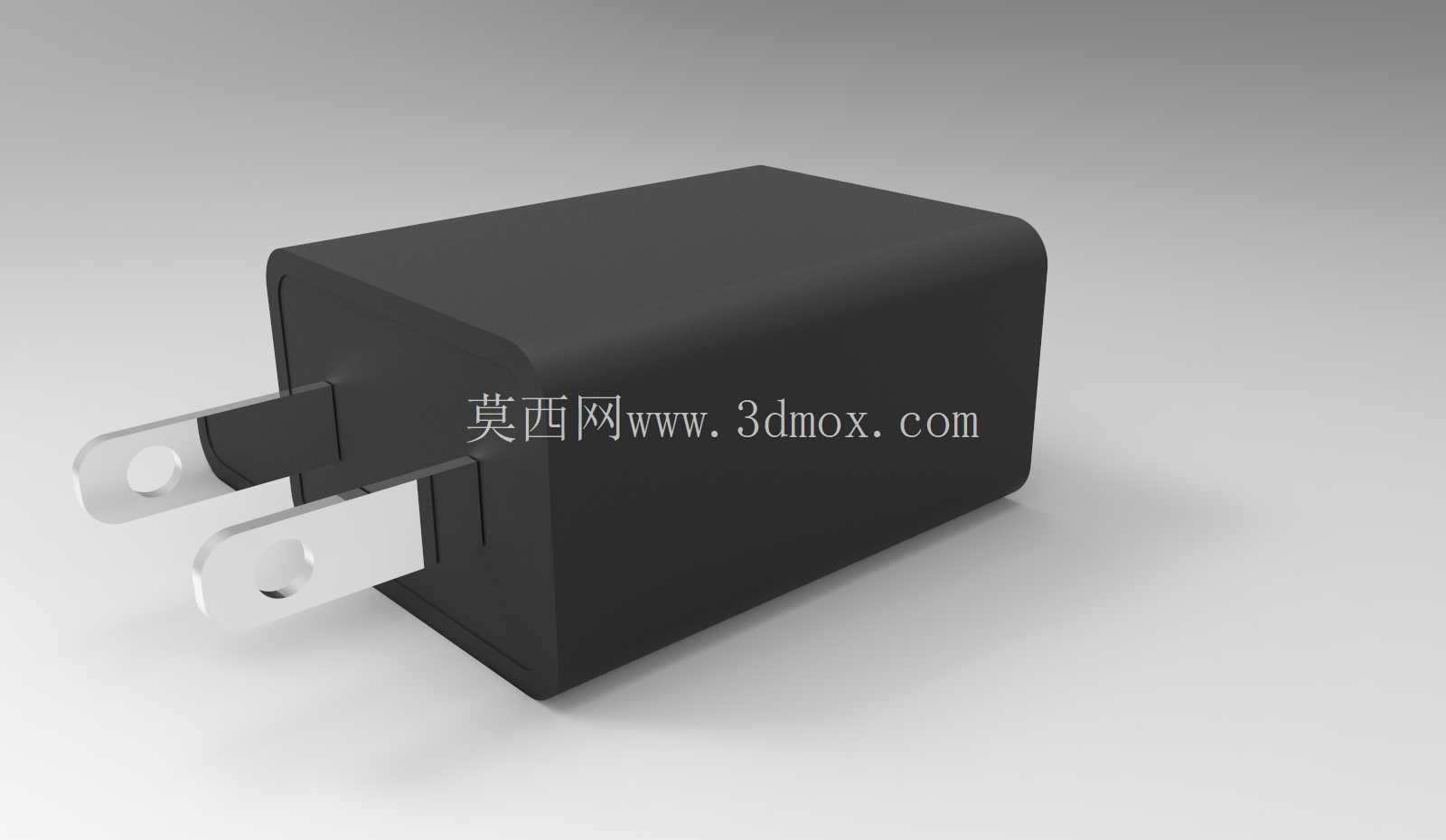

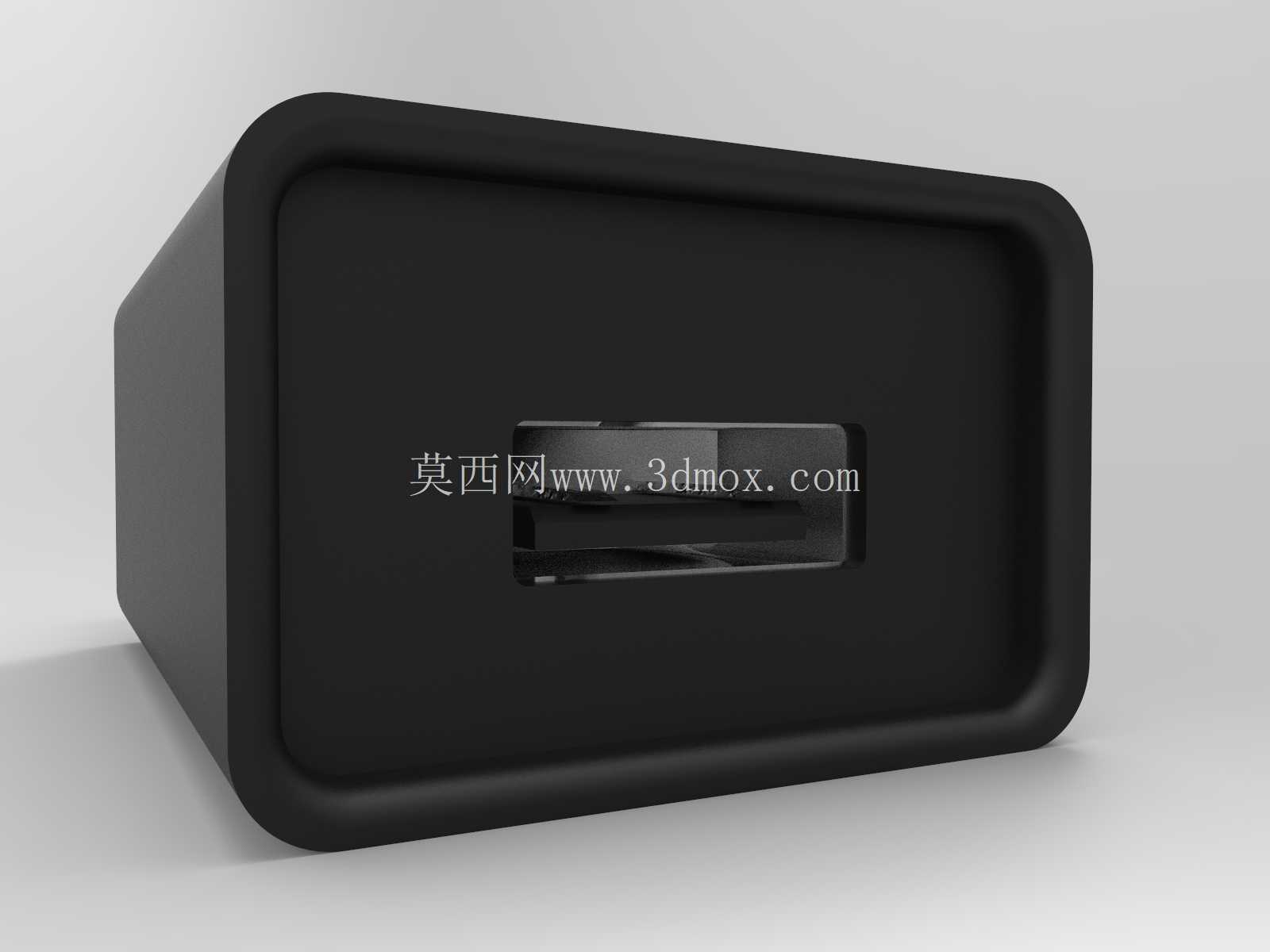

日常消费电子配套的墙插式电源适配器,是手机等便携数码设备最常用的取电配件,这款适配小米手机的充电器结构模型,完整还原了量产成品的全部外观与装配边界,可直接用于配套产品的结构适配、包装开模、周边配件设计等场景。做消费电子结构设计的从业者都清楚,这类墙插充电器的设计约束远不止外观造型那么简单,首先要匹配国标墙插的插片尺寸与伸出长度,插片的中心距、厚度、倒角都要严格符合插座适配要求,插片根部与壳体的衔接位置要做足够的限位台阶,避免插合时插片歪斜导致的接触不良,同时插片与内部PCB的连接位置要预留足够的爬电距离,满足安规设计的硬性要求。从外形来看,这款充电器采用常规的方正圆角壳体设计,壳体边缘做了R2.5左右的圆角过渡,既避免注塑成型时的尖角应力集中,也能提升用户插拔时的握持手感,不会有硌手的触感。壳体的分模线设置在插片所在端面与侧面的衔接位置,分模面做了0.1mm的错位避让,避免注塑飞边影响外观质感,壳体表面采用细晒纹处理,不需要额外做喷涂工艺就能达到不错的防滑、防指纹效果,量产时的良率也更高。

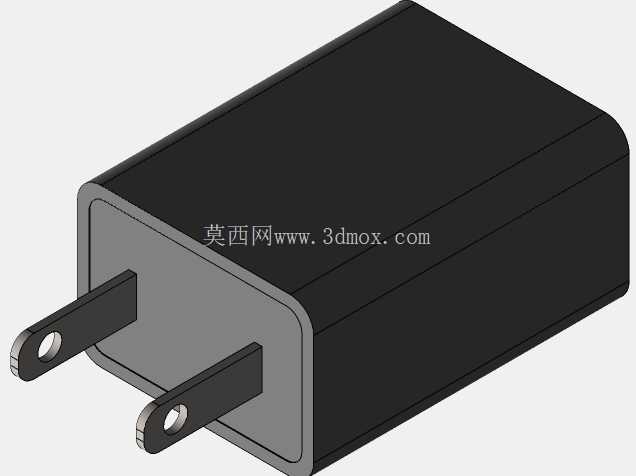

插片采用国标两扁插结构,插片厚度1.5mm,宽度6.3mm,两个插片的中心距为12.7mm,插片伸出壳体端面的长度为16mm,插片前端做了15度的导向倒角,方便用户快速对准插座插孔插入,插片上的圆孔是为了匹配插座内的弹片凸点,插入后能形成更稳定的卡合,避免轻微拉扯就脱落的问题。在实际应用场景中,这类充电器除了单独作为手机配件销售,还会被配套到插线板、桌面充电站、多口适配器的适配设计中,做结构干涉检查时,这款模型的外形尺寸精度控制在±0.1mm以内,能准确模拟充电器插入墙插或插排后的占用空间,避免设计多口插排时出现相邻插孔被充电器壳体遮挡的问题。壳体的内部空间预留是这类模型设计的重点,虽然外观模型不涉及内部PCB的详细布线,但壳体的内壁厚度、内部腔体的长宽高尺寸都按照量产实际参数设置,腔体长度32mm、宽度28mm、高度22mm,足够容纳常规的18W快充PCB板、高压电容、变压器等元器件,同时在插片对应的腔体位置预留了2mm的安全隔离墙,将高压输入区域与低压输出区域完全分隔开,满足安规的绝缘距离要求。
插拔受力的结构设计也在模型中有完整体现,插片与壳体的嵌合位置做了埋入式的固定结构,插片根部有3mm的长度埋入壳体内的塑料骨架中,能承受至少50N的插拔拉力不会出现松脱,壳体的握持面做了轻微的内凹弧度,用户插拔时手指能自然贴合壳体侧面,施加的推力能更顺畅地传递到插片位置,不会因为壳体打滑导致插拔费力。另外在安装边界上,这款充电器插入墙面插座后,突出墙面的总厚度为29mm,不会过度占用墙面空间,壳体的侧面没有突出的结构,相邻位置安装其他插头时不会产生干涉,对于做桌面理线、墙面插座布局设计的场景来说,这个尺寸参数能直接作为空间排布的参考依据。
从建模逻辑来看,整个壳体采用实体抽壳的方式构建,圆角特征按照从大到小的顺序添加,避免特征建模时出现的几何报错,插片作为单独的零件装配到壳体对应位置,保留了完整的装配约束关系,后续如果需要修改插片规格或者壳体尺寸,能直接通过参数调整快速完成变更,不需要重新构建全部特征。对于做充电器周边配件的设计者来说,比如充电器保护套、收纳盒、理线夹这类产品,直接调用这个模型就能完成适配结构的设计,不需要反复测量实物尺寸,能大幅缩短前期的设计周期,也能避免手动测量带来的尺寸误差,导致开模后出现适配过松或者过紧的问题。
