M8带2mm台阶法兰式丝杠螺母结构

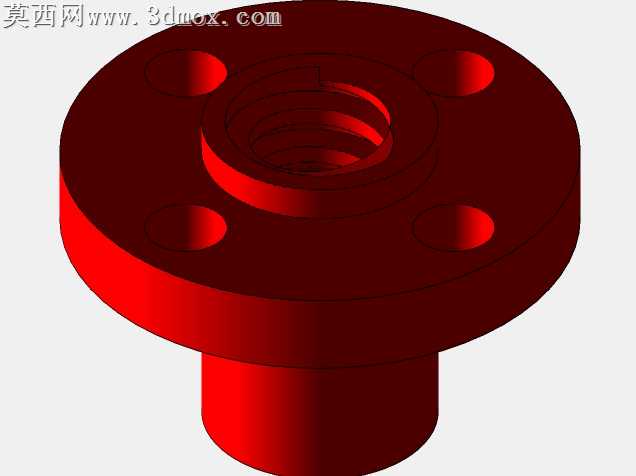

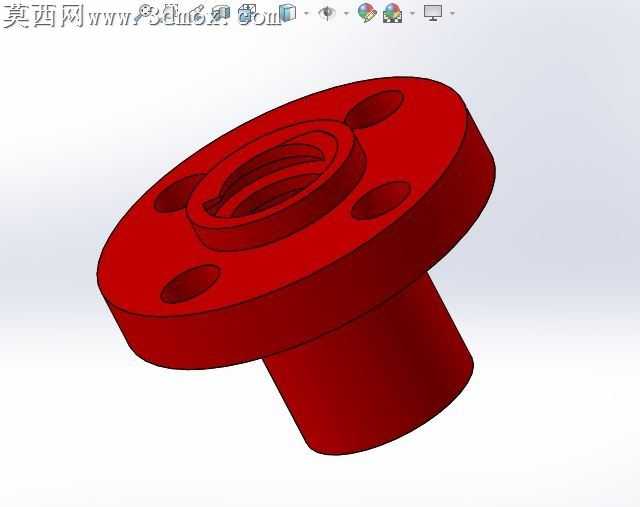

本模型为法兰式台阶丝杠螺母，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械零件设计公差规范，对螺纹啮合区域、法兰安装面、台阶定位面的尺寸精度做了对应约束，保证模型可直接用于装配验证与工程出图参考。模型整体分为带法兰的盘体与下方同轴的圆柱导向段两部分，法兰盘上均匀分布四个沉头安装孔，可通过螺栓实现螺母与安装基座的刚性固定，中心区域为适配M8规格丝杠的内螺纹结构，2mm高度的台阶结构可实现装配时的轴向定位，避免螺母安装后出现轴向窜动，保证传动过程中的位置精度。材质设计上模拟了常用工程塑料与金属两种材质方案，渲染阶段采用哑光红色工程塑料材质表现主体，通过调整材质粗糙度、环境光遮蔽参数，还原零件表面的哑光质感，同时对螺纹牙型、安装孔边缘做了倒角细节处理，避免锐边结构带来的应力集中问题，也符合实际机加工零件的工艺特征。设计思路围绕低成本替代方案展开，该螺母可与同规格台阶玻璃装配适配，能够替代成本较高的滚珠丝杠螺母组件，在满足低负载传动精度要求的前提下大幅降低设备制造成本，结构设计上兼顾了3D打印快速成型与传统机加工两种生产工艺的可行性，法兰盘厚度、圆柱段长度、安装孔孔径均做了工艺优化，既适合FDM3D打印时的无支撑成型，也可通过棒料车削、钻孔的常规机加工流程快速加工。模型的装配基准面设置在法兰盘下端面，与安装基座贴合时可实现自动同轴定位，内螺纹与丝杠的配合间隙控制在合理范围，既保证传动过程中的顺滑度，也避免间隙过大带来的回程误差，适用于小型数控设备、桌面级3D打印机、小型激光切割机等对传动成本敏感、负载要求不高的自动化设备中，可直接导入装配体完成运动仿真验证，检查丝杠传动过程中的干涉情况，为整机的传动结构设计提供可靠的零件参考。
