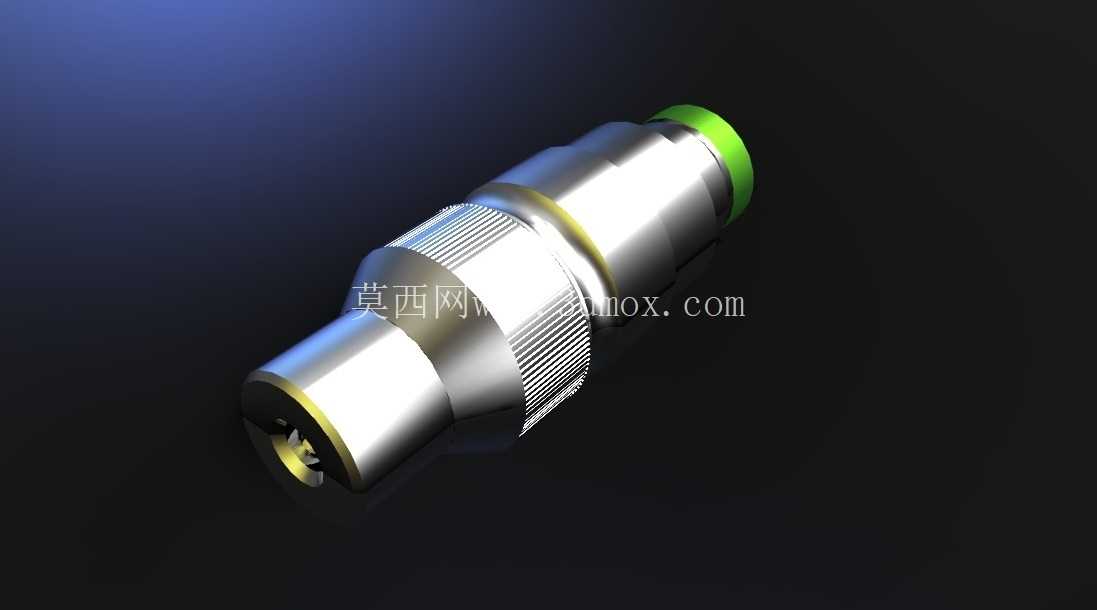

金属快插式气动管接头三维结构设计

　　这款快插式气动接头主要面向工业气动控制系统的管路布设场景，在自动化生产线气动回路、小型气动工具接驳、车间集中供气支路改造等场景中应用广泛，核心作用是实现气动软管的快速插拔连接，无需额外套丝、卡压或缠绕密封带，能大幅缩短气路装配与后期维护的作业时长。从结构功能来看，接头主体采用金属材质加工，表面做了防锈钝化处理，适配车间多油污、高湿度的作业环境，长期使用不会出现表层锈蚀剥落污染气路的问题。

　　接头一端为外螺纹硬连接端，可直接拧入电磁阀、气缸、气源处理件的对应内螺纹接口，螺纹根部自带密封贴合面，安装时只需保证端面贴合即可实现可靠密封，避免常规螺纹连接生料带碎屑掉入气路堵塞节流孔的隐患；另一端为快插承口，内部集成了弹性卡爪、橡胶密封环与释放套环，当气动软管插入承口达到设计深度后，卡爪会自动卡紧软管外壁的环形咬合区，配合内部的丁腈橡胶密封环实现径向密封，额定工作压力下不会出现脱管、漏气问题，需要拆卸管路时只需向内按压端部的绿色释放环，卡爪就会向外张开，可直接拔出软管，无需借助额外工具。

　　设计过程中优先考虑了现场安装的操作便利性，接头中部的滚花段做了网纹滚花处理，当安装空间受限无法使用扳手拧紧螺纹端时，操作人员可直接用手拧动滚花段完成初步紧固，再用扳手小幅加力即可达到额定密封扭矩，避免过度拧紧导致螺纹滑牙或壳体开裂。外形尺寸方面，这款接头适配常用的6mm、8mm外径气动软管，螺纹端采用标准G1/4管螺纹，整体轴向长度控制在42mm以内，最大外径16mm，安装时相邻两个接头的中心距只需预留20mm以上的操作空间即可，不会出现相邻接头干涉导致释放环无法按压的问题，适配市面上绝大多数气动元件的接口排布密度。

　　结构建模时重点还原了内部卡爪的倾斜角度与密封环的压缩量，卡爪的咬合齿角度设置为15度，既保证插管时的顺滑度，又能在管路受拉时产生越拉越紧的自锁效应，密封环的内径比适配软管外径小0.8mm，软管插入后密封环的径向压缩量保持在合理区间，既不会因为压缩量过大导致插管阻力过高，也不会因为压缩量不足出现压力下的微泄漏。端部的绿色释放环采用醒目的工程塑料材质，和金属本体形成明显视觉区分，操作人员在光线不足的设备内部布设管路时，能快速定位释放环位置，提升狭小空间内的操作效率。接头的内部流道做了等径过渡处理，没有突兀的截面突变，压缩空气通过时的压力损失控制在2%以内，不会因为接头本身的流道阻力影响末端气动执行元件的动作响应速度。针对气动系统常见的脉冲压力工况，接头的卡爪固定座做了加厚处理，能承受1.5倍额定压力的瞬时冲击，不会出现卡爪座变形导致的脱管问题。建模过程中对所有配合面做了公差匹配，螺纹端的公差按照6H/6g的配合精度设置，快插承口的内部安装槽尺寸公差控制在0.05mm以内，保证密封环与卡爪装配后不会出现松旷移位，实际生产时可直接基于该模型拆分加工零件，无需额外调整配合尺寸。
