户外露台休闲烧烤场景组合结构设计

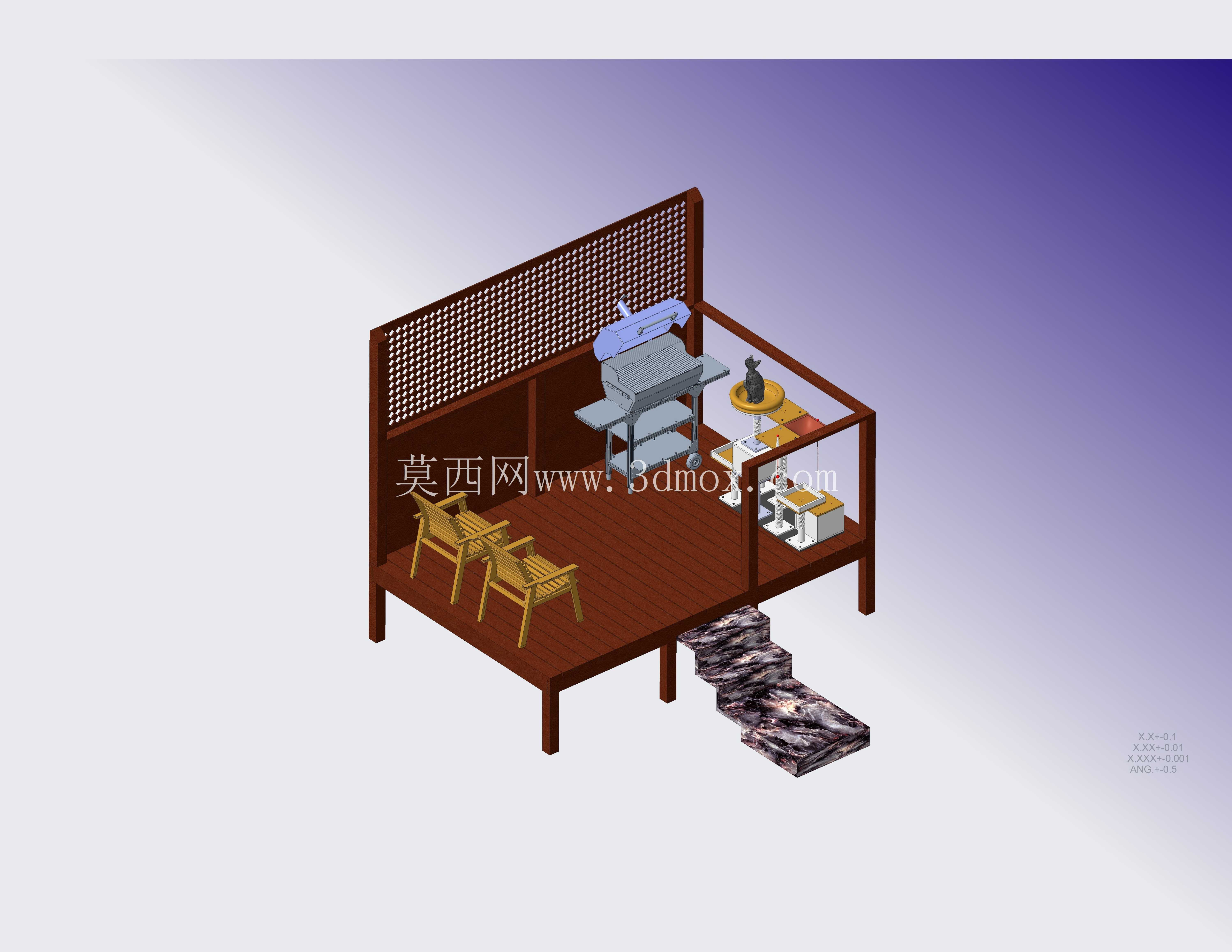

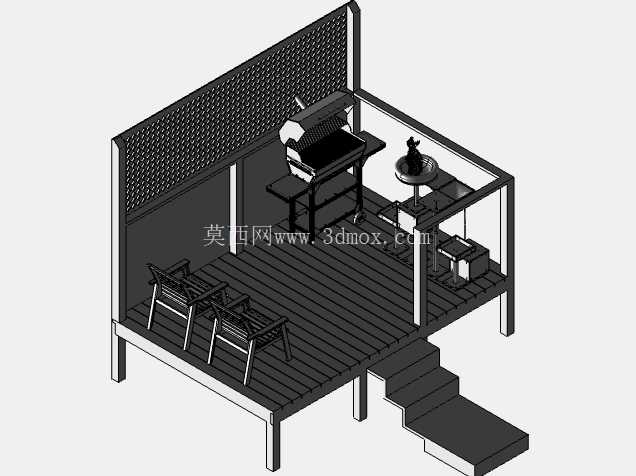

这套场景组合结构的设计，最初是针对户外庭院休闲区的模块化搭建需求展开，核心是解决小面积露台的功能复合问题，让有限的架空空间同时承载烹饪、休憩、宠物活动三类核心需求，避免传统户外布置零散杂乱、动线交叉的痛点。整个露台采用架空抬高的结构形式，主体支撑为四根方形落地支腿，支腿底部预留了调平垫片的安装空间，可适配庭院不平整的硬质铺装地面，架空高度控制在450mm，既能够隔绝地面返潮对木质结构的侵蚀，也能避免雨季地面积水倒灌到台面上。台面主体采用防腐木拼接结构，边缘做了45度倒角收边，防止人员磕碰划伤，靠近后侧的位置设置了通高的网格格栅围挡，格栅采用等距方孔排布，孔距控制在30mm，既能够起到一定的挡风作用，避免烧烤时火星被风吹散到露台外侧，也不会完全遮挡视线，保留庭院景观的通透感，围挡与台面的连接采用嵌入式榫卯加侧面螺栓固定的结构，不需要现场焊接，安装时仅需普通内六角扳手即可完成组装，后期更换损坏的格栅条也无需拆解整个台面。

烧烤区域设置在露台靠近围挡的内侧位置，烧烤架采用独立落地式结构放置在台面上，架体高度控制在850mm，符合成年人站立操作的舒适高度，烤架下方预留了炭灰收集抽屉的安装空间，侧边设置了可折叠的置物托板，放置调料、餐具时无需额外搭配边桌，烤架与围挡之间预留了150mm的安全间隙，避免高温长期烘烤导致木质围挡碳化变形。紧邻烧烤区的位置设置了小型圆形边桌，桌腿采用可调节高度结构，可根据使用需求在600mm到750mm之间调整高度，桌面边缘设置了凸起的挡边，防止放置的饮品、餐盘滑落。休闲座椅采用两把实木靠背椅，放置在露台靠近外侧的区域，座椅坐面高度为420mm，靠背倾斜角度为105度，符合人体倚靠的舒适角度，座椅与烧烤区之间预留了800mm的通行宽度，人员走动、传递食材时不会发生磕碰。

宠物活动区域整合在烧烤区的侧边，猫爬架采用多层结构设计，底层为封闭猫窝，中层设置了跳台，顶层为磨爪柱结构，整体高度不超过1100mm，不会遮挡围挡的通风视线，猫爬架底部设置了防滑橡胶垫，放置在木质台面上不会滑动，也不会刮花台面的防腐涂层。露台的出入口设置在靠近前侧的位置，搭配三级台阶结构，台阶踏面采用仿石纹理的防滑板材，每级台阶高度为150mm，踏面深度为300mm，符合户外台阶的安全尺寸要求，台阶与露台主体采用挂钩式快装结构，运输时可拆分堆叠，现场安装时仅需将挂钩卡入露台预留的卡槽内即可，不需要额外的固定件。

整个结构的所有木质部件都做了圆角处理，所有金属连接件都做了户外防锈镀层处理，可适应户外日晒雨淋的使用环境，各功能模块之间的安装边界都做了明确的尺寸预留，用户可根据自身庭院的实际面积，选择增减座椅、边桌的数量，也可调整格栅围挡的安装长度，适配不同大小的架空露台搭建需求。在建模过程中，所有部件的装配间隙都按照实际生产的公差要求做了预留，木质部件的拼接缝隙控制在2mm以内，金属连接件的孔位同轴度公差控制在0.1mm，确保生产加工后可顺利组装，不会出现孔位错位、部件无法安装的问题。
