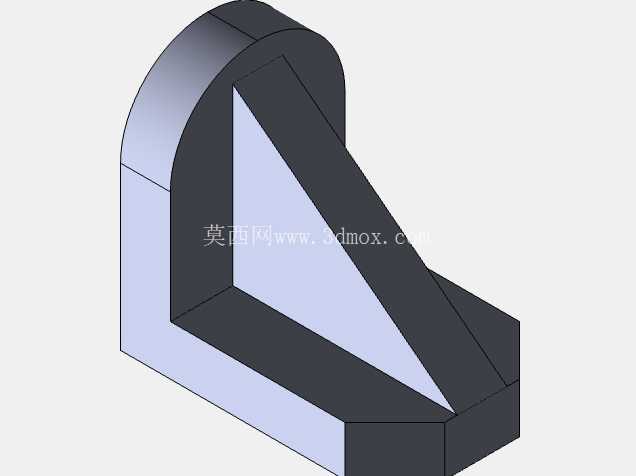

从实际使用场景来看,这类支撑件既可以作为小型工装的垂直定位基准座,用来固定气缸、检测传感器的安装支架,也可以多件组合搭配,作为轻型物料架的边角连接支撑,甚至在一些非标自动化设备的护网框架、操作台面的边角加固位置,也能看到同结构形式的铸件应用,因为铸造工艺可以一次成型这类带复杂加强筋的结构,不需要后续额外焊接加强筋,整体结构的一致性更好,长期受交变载荷的时候也不会出现焊缝开裂的隐患。在工装夹具、小型设备机架以及生产线辅助定位结构的设计场景中,这类带三角加强结构的L型直角支撑件是十分常见的基础承载部件,很多现场做设备改造、工装搭建设计的工程师,在做垂直面与水平面的连接加固时,都会优先考虑这类结构形式,相比单纯的直角弯板,三角加强筋的加入能在不额外增加过多整体重量的前提下,大幅提升构件的抗弯折、抗形变能力,避免长期承重后直角连接处出现应力开裂或者角度偏移的问题。
做这类构件的三维设计时,首先要考虑的是安装边界的适配问题,垂直段的圆弧过渡设计,一方面是为了避免直角位置的应力集中,铸造过程中减少尖角处的缩松、冷隔缺陷,另一方面也能在安装的时候避开相邻部件的突出结构,不会因为边角干涉导致安装不到位;底部的水平段和背部的垂直段都预留了足够的安装接触面,设计安装孔位的时候,要注意孔边距的尺寸不能小于铸件壁厚的1.5倍,避免锁紧紧固件的时候铸件局部被压裂,同时三角加强筋的厚度要比主体壁厚薄15%-20%,防止铸造冷却过程中筋位处因为壁厚差过大产生缩孔缺陷,影响整体结构强度。从结构受力的角度分析,当垂直段受到侧向推力或者垂直方向的载荷时,三角筋会把受力分散传递到水平安装段的整个接触面,而不是让应力全部集中在直角弯折的位置,很多新手工程师做这类支撑结构的时候,容易忽略筋位和主体连接位置的圆角过渡,做出来的模型棱角分明,实际生产出来的铸件很容易在筋根位置出现应力断裂,尤其是在有振动的设备上使用时,没有过渡圆角的结构疲劳寿命会大幅缩短。
另外这类支撑件的外形尺寸设计,通常会根据实际承载需求调整比例,比如承载在50kg以内的轻型应用,整体壁厚可以设置在6-8mm,圆弧段的半径和垂直段高度保持1:2的比例即可,如果是承载超过100kg的重型工装应用,除了适当增加壁厚到10-12mm,还可以在三角筋的中部增加减重孔,既可以减少铸件的材料用量,也能消除筋位中部的铸造应力集中,同时减重孔还可以作为穿线孔或者辅助吊装孔使用,方便现场安装的时候穿入吊绳调整位置。
在实际安装的时候,水平段需要和安装基准面完全贴合,所以设计时要注意安装面的平面度公差要求,一般铸造后经过简单的铣削加工,保证平面度在0.1mm以内就可以满足大部分工装的使用需求,不需要做过高精度的加工,避免不必要的成本增加;垂直段的安装面如果是用来固定其他功能部件,还要根据对接部件的安装孔位做对应位置的孔位设计,保证装配时的同轴度,避免出现强行锁螺丝导致构件变形的情况。很多现场应用中,这类支撑件还会根据使用环境做对应的表面处理,比如在潮湿工况下使用会做喷塑或者镀锌处理,在有焊接飞溅的车间工位使用,会在表面做淬火处理提升表面硬度,防止飞溅的焊渣把构件表面砸出凹坑影响后续的安装精度。做三维建模的时候,要特别注意拔模角度的设置,因为是铸造件,所有沿着开模方向的面都要设置不小于1°的拔模斜度,尤其是筋位的侧面,拔模角度可以适当放大到1.5°,避免脱模的时候出现粘模导致铸件缺料,同时两个安装面的加工余量要预留1.5-2mm,方便后续机加工的时候把铸造表皮去除,保证安装面的平整度。
