500升立式工业储油罐三维设计作品

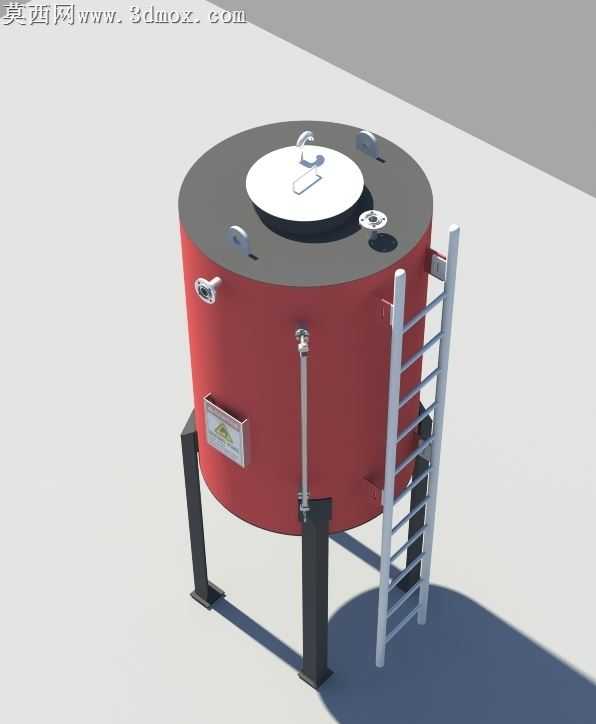

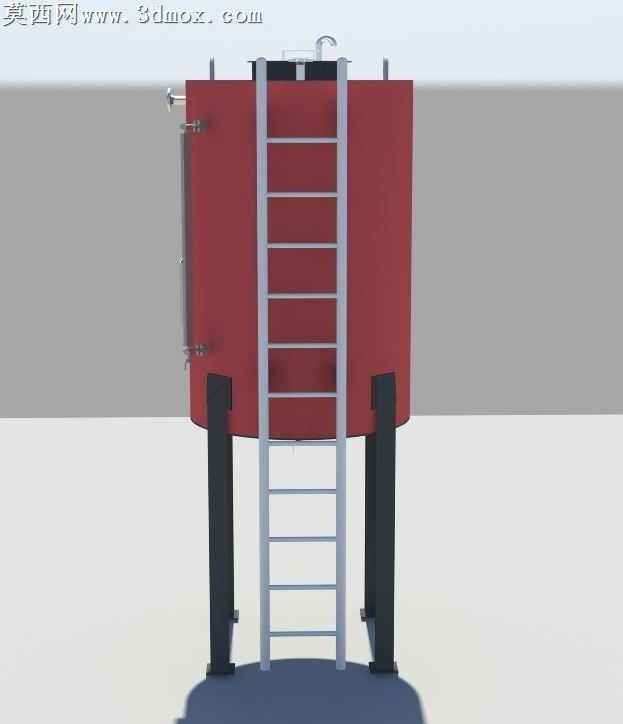

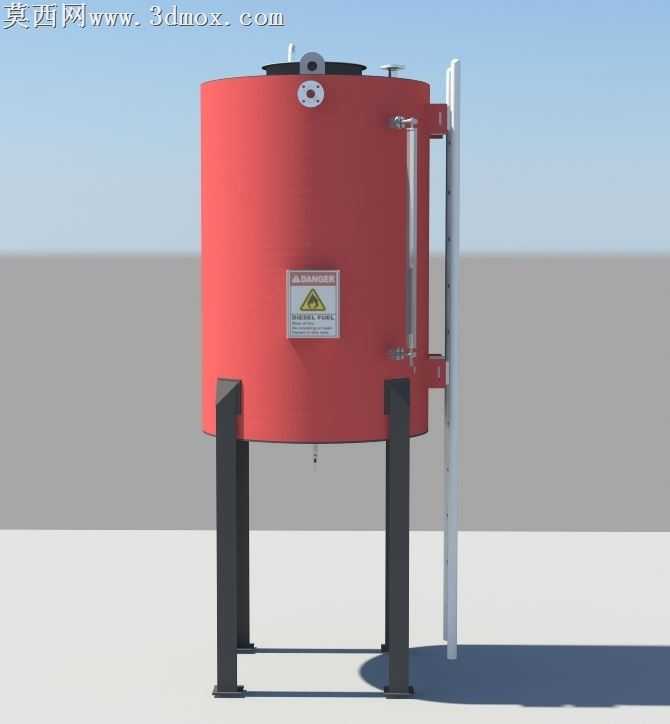

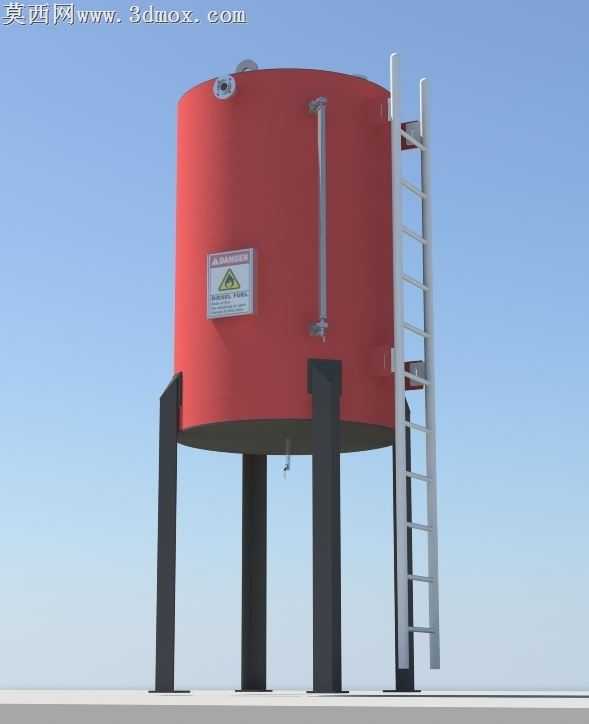

本作品为500升容量立式柴油储罐的三维建模设计成果，建模阶段严格遵循工业储罐设计规范开展参数化构建，首先依据给定的尺寸参数完成罐体主体的轮廓搭建，精准还原直径900mm、筒体高度1600mm的圆柱壳体结构，分别匹配4mm厚度的筒身壁板、5mm厚度的上下封板，确保各部件的壁厚参数符合常压储油设备的强度要求。建模过程中逐一还原储罐的配套功能结构：顶部设置带螺栓锁紧结构的16英寸人孔，配套密封孔盖满足检修与密封需求；顶部预留2英寸通风管接口、柴油机进油加注口，底部设置1英寸BSP标准出油接口，出口位置配置带1.5英寸标准螺纹的喷嘴结构；罐体侧面加装玻璃液位指示装置，可直观观测内部储油液位高度，同时设置距地面2米高度的爬梯与吊耳结构，满足设备安装、攀爬检修与吊装转运的实际需求。材质与渲染阶段，罐体主体采用JIS G3131钢材材质参数，内部设置耐油油漆材质属性，外部配置环氧树脂防腐涂层与APCS 1B面漆效果，还原真实工业储罐的外观质感；支撑结构采用标准型钢支腿，搭配50*50规格的薄钢板连接横梁，还原支腿与地面接触的防滑垫结构细节。设计过程中充分考量立式储罐的重心稳定性，将支腿支撑范围做合理外扩，搭配底部排污口的低位布置，兼顾结构稳定性与使用实用性；所有外接接口均采用标准工业管螺纹参数，确保模型可直接用于工程方案展示、安装模拟与教学演示场景，各部件的装配关系完全还原真实储罐的生产装配逻辑，无结构干涉与参数错配问题，渲染阶段采用工业场景环境光，还原金属漆面的反光特性与标识牌的细节纹理，提升模型的真实感与展示效果。
