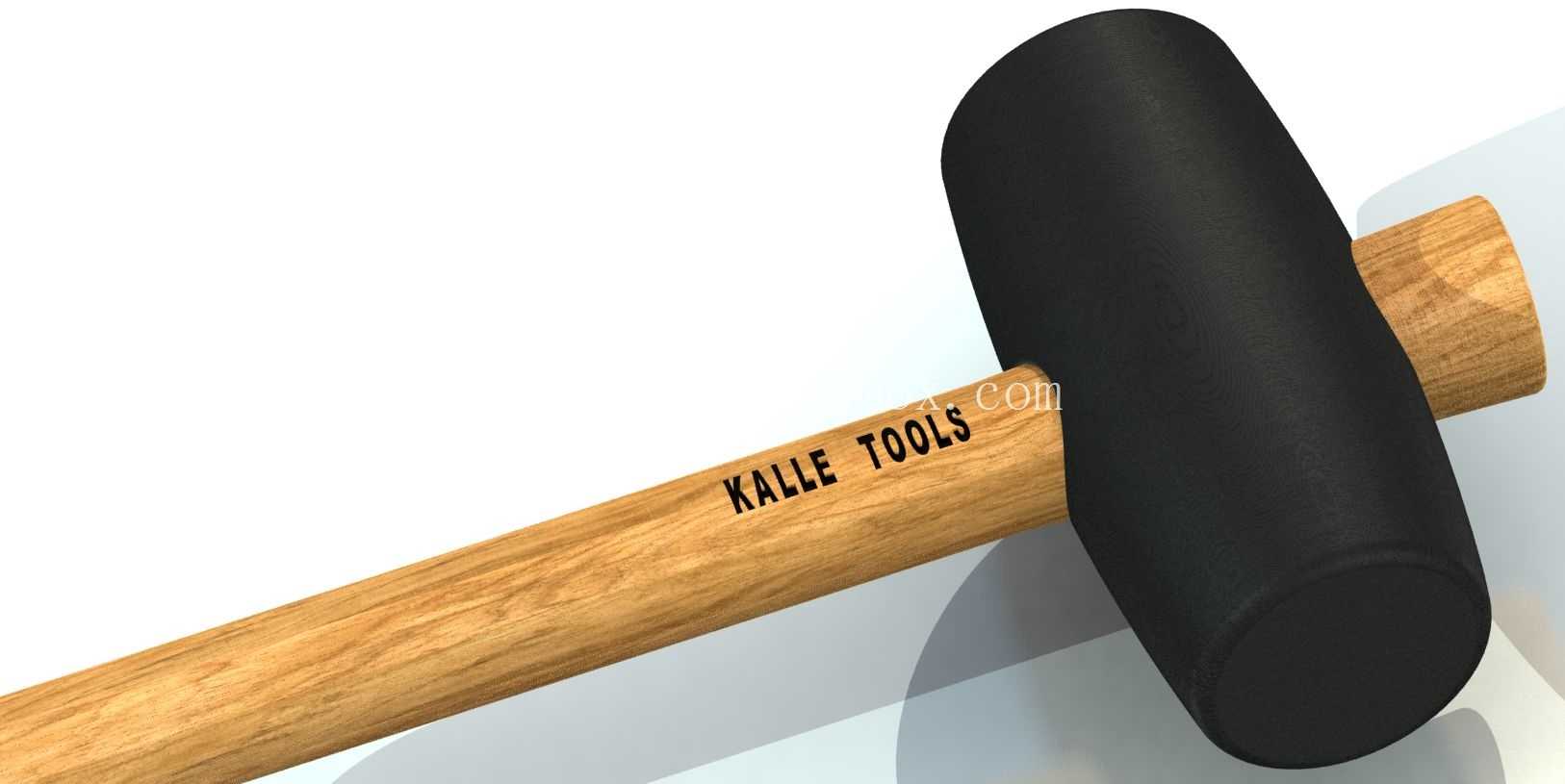

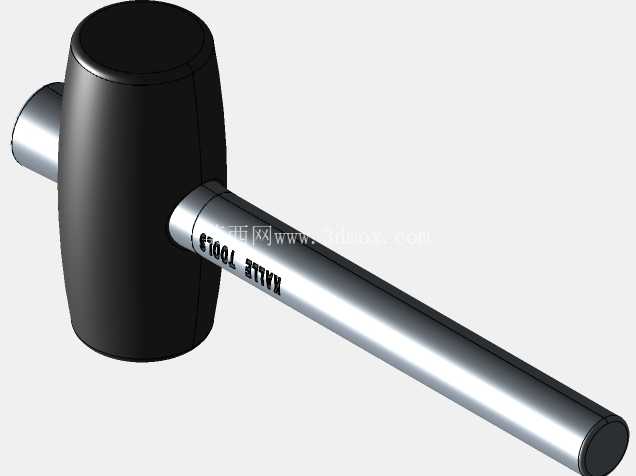

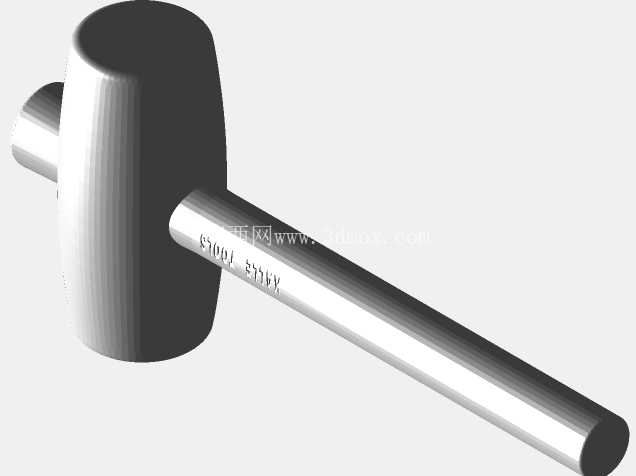

实木手柄橡胶安装锤三维结构设计

　　这款橡胶锤的设计核心围绕低损伤敲击作业场景展开，区别于钢制锤头的手锤，橡胶材质的锤头在接触被敲击工件时不会产生硬接触划痕，也不会因为刚性冲击造成工件表面镀层、漆面或者薄壁结构的变形，在钣金整形、瓷砖铺贴、家具组装、塑胶件装配、模具合模调试等场景中应用十分广泛。从结构设计来看，锤头采用两端对称的圆柱型橡胶结构，中间预留贯穿式安装孔，木柄从孔中穿过之后，在锤头末端做涨紧固定，这种结构相比侧面顶丝固定的方式，能承受更大的轴向敲击冲击力，不会在反复敲击过程中出现锤头松动、脱落的安全隐患。木柄选用希克罗伊木材，这种木材的纤维纹理顺直，抗弯曲强度适中，握持的时候阻尼感合适，长时间作业不容易打滑，同时木材本身的减震性能优于金属手柄和塑料手柄，能把敲击产生的反震力过滤掉六成以上，降低操作人员的手部疲劳感。锤头的橡胶材质邵氏硬度控制在65-70A区间，这个硬度区间的橡胶既有足够的敲击力传递效率，不会因为材质过软导致敲击力被缓冲损耗，又能保证接触工件时不会留下硬伤，在装配过盈配合的塑胶卡扣、调整薄铝板的平面度、铺贴地砖时敲实找平层这些作业中，这个硬度的锤头适配性最好。

　　从尺寸边界来看，锤头的直径设计为60mm，长度为120mm，木柄总长度控制在320mm，握持段直径30mm，这个尺寸比例符合成年人手部操作的人机工程学要求，单手握持时手腕的受力角度自然，挥锤的行程不需要过大就能获得足够的敲击动能，适合长时间连续作业。设计过程中重点考虑了锤头与木柄的配合公差，安装孔的直径比木柄配合段直径小0.2mm，采用压入式装配之后，木柄在孔内产生微量的弹性变形，抱紧力能达到1200N以上，完全满足日常敲击作业的拉力要求，同时在木柄的末端没有设计额外的金属挂环，避免在狭小空间作业时挂环勾挂周边管线或者工件。

　　锤头的两端工作面做了R2的圆角过渡，没有尖锐的棱边，这样在敲击倾斜面的时候，圆角接触能避免应力集中导致橡胶块崩裂，也能防止棱边刮花工件表面。木柄的表面没有做额外的油漆涂层，保留了木材本身的粗糙纹理，即使手上沾有少量油污或者汗液，也能保持足够的握持摩擦力，不会出现滑锤脱手的情况。在实际使用场景中，这类橡胶锤常和钢制手锤搭配使用，当需要对工件进行微调、不能产生敲击痕迹的作业时，就会选用橡胶锤，比如在机械设备安装过程中调整垫铁的位置、装配线性导轨的滑块、安装密封件的时候，橡胶锤的敲击力柔和且可控，不会损伤配合面的精度。在模具维修作业中，合模时用橡胶锤敲击模具模板，能避免模板的分型面被敲出凹坑，影响模具的合模精度。

　　在装修作业中，铺贴瓷砖、安装木地板的时候，橡胶锤敲击能让粘接层分布更均匀，同时不会敲碎瓷砖表面的釉面层。这款模型的结构还原了实物的装配关系，锤头和木柄的配合位置做了清晰的结构表达，能直观看到内部的涨紧固定结构，对于五金工具类的结构设计人员来说，可以参考这种固定结构的公差配合设计，也可以基于这个基础模型改型设计不同锤头硬度、不同手柄长度的专用橡胶锤，比如针对狭小空间作业的短柄橡胶锤，针对大力度敲击作业的加重型橡胶锤，都可以在这个基础结构上调整参数完成设计。另外在设计时也考虑了橡胶锤头的可更换性，当锤头长期使用出现磨损、开裂之后，可以把旧的锤头从木柄上压出，更换新的橡胶锤头即可，不需要整体更换整把锤子，降低了使用成本，木柄如果出现断裂也可以单独更换，这种模块化的设计思路符合手动工具的通用设计规范，能延长工具的整体使用寿命，减少耗材浪费。
