莫辛纳甘步枪弹匣供弹结构三维建模

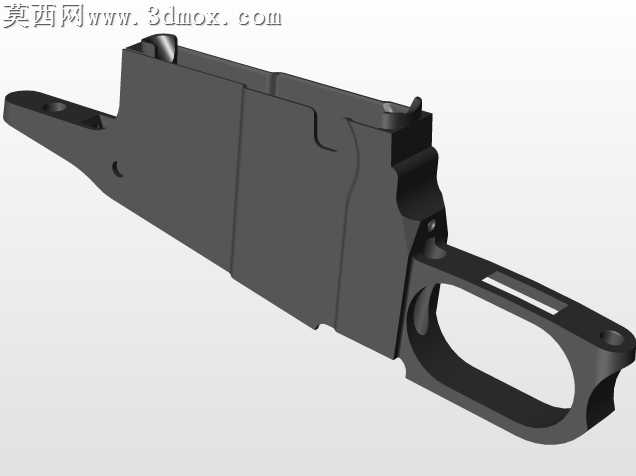

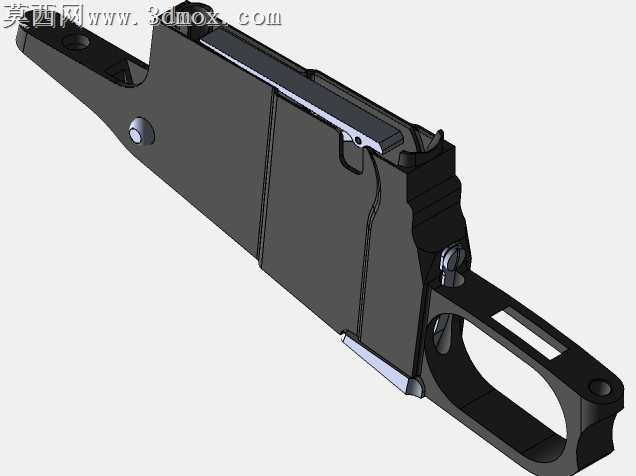

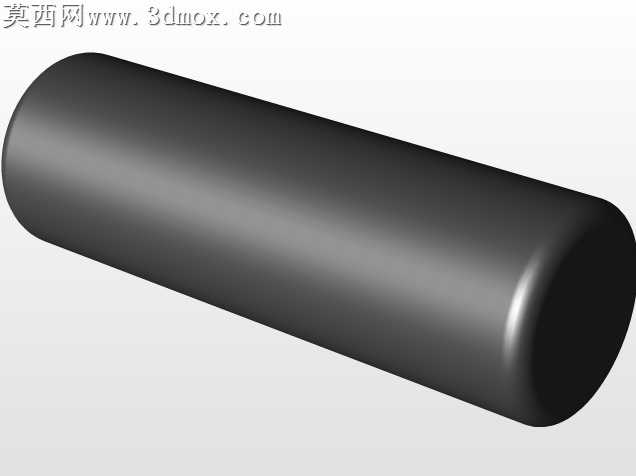

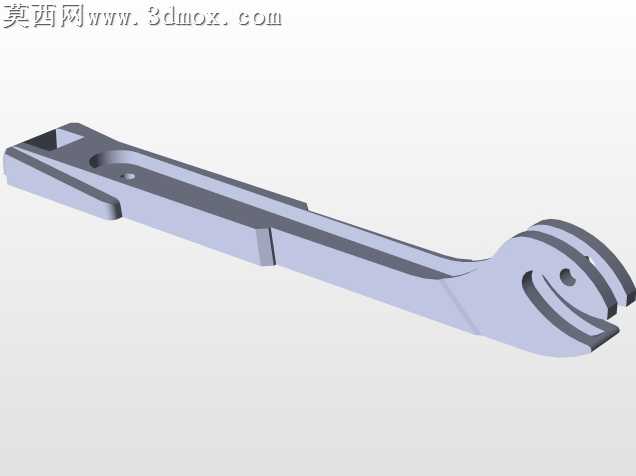

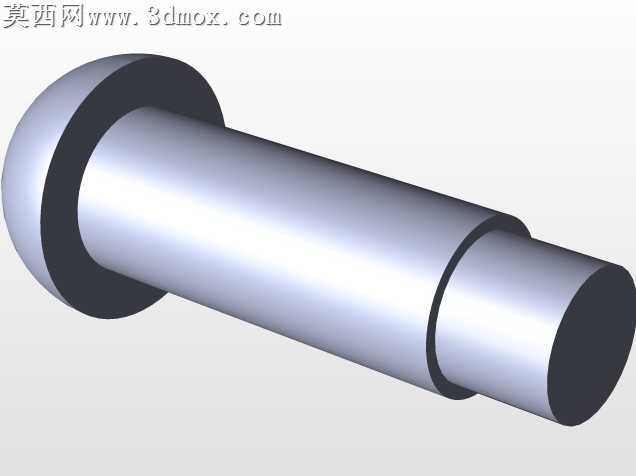

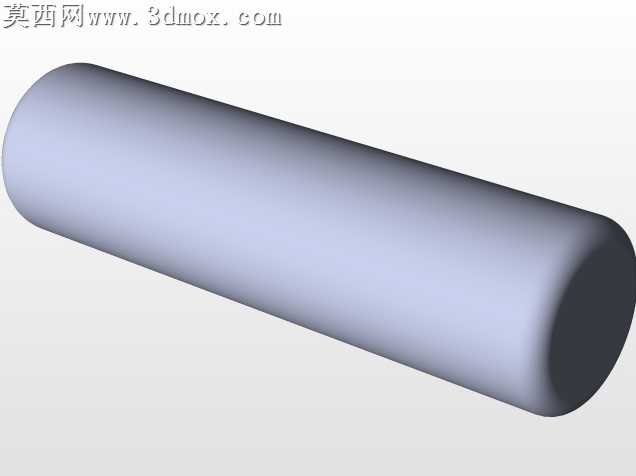

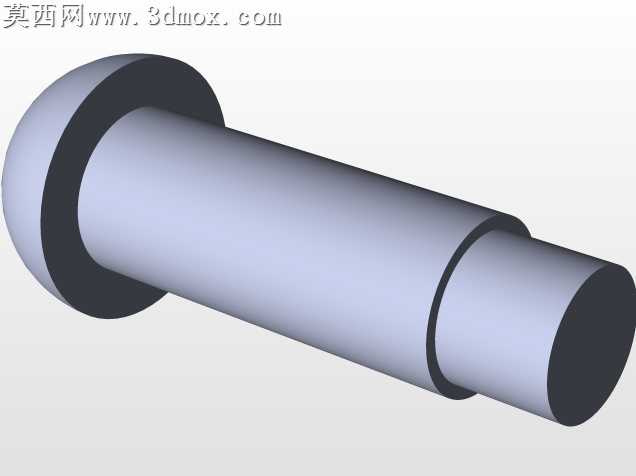

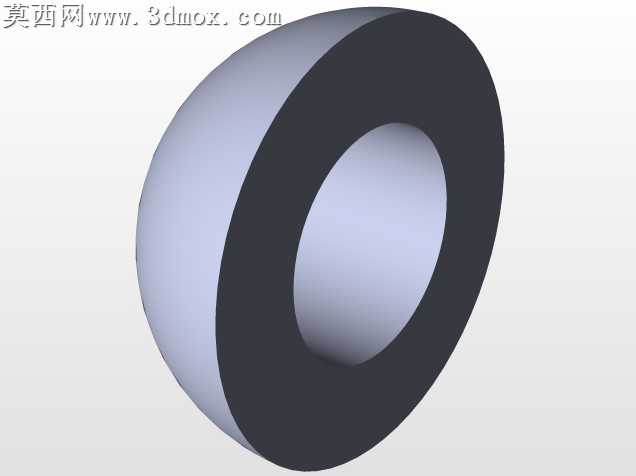

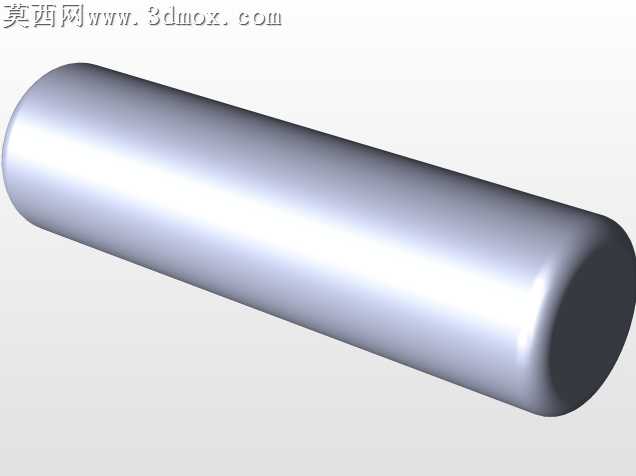

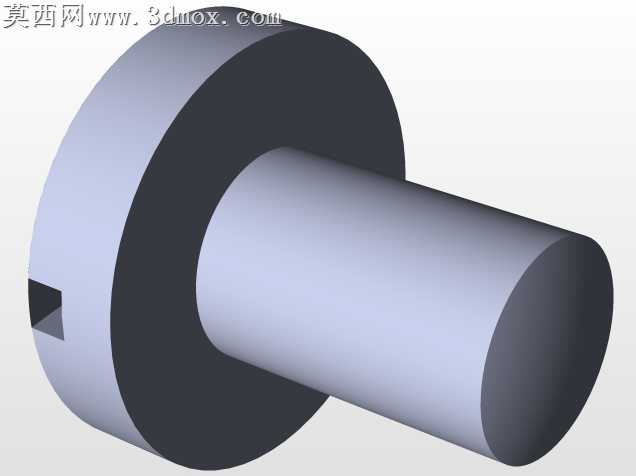

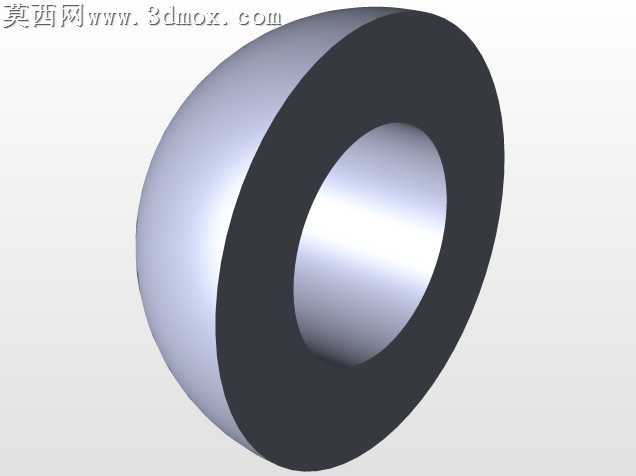

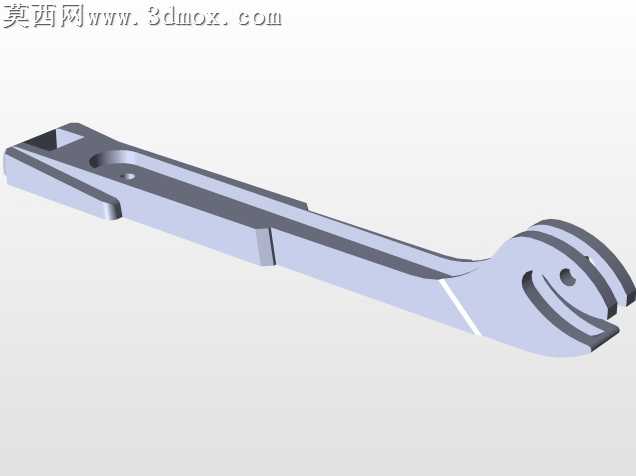

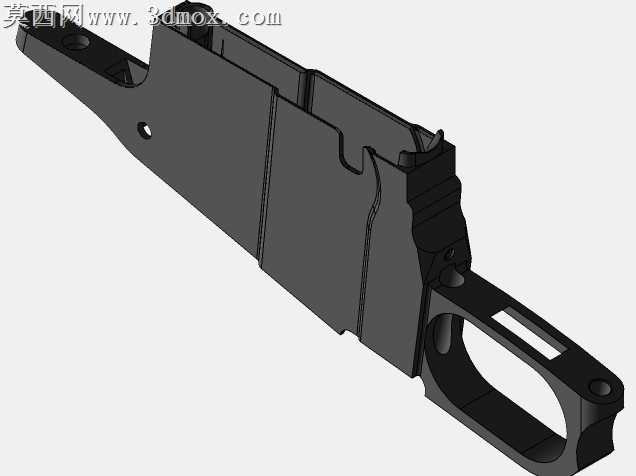

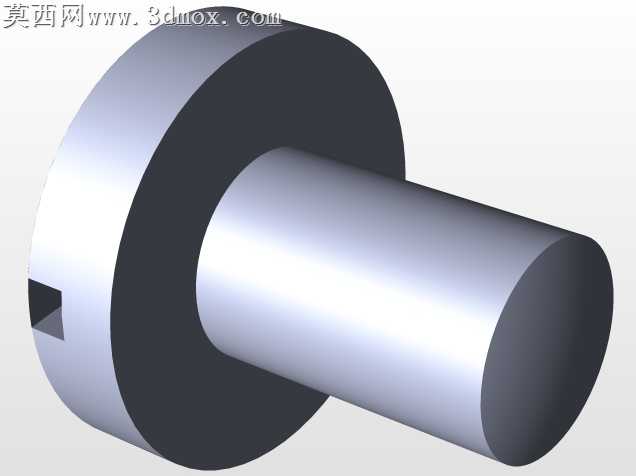

本模型为莫辛纳甘步枪弹匣供弹机构的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际枪械的装配约束关系完成整体拼合，确保各部件的配合间隙、运动行程完全还原真实结构的机械特性。建模初期首先梳理供弹机构的核心组成：包含弹匣壳体、托弹板、托弹簧定位结构、扳机护圈一体连接段、抱弹口限位结构、尾部铰接定位销等核心零件，每个零件均严格按照实物测绘比例进行尺寸标定，壳体部分采用薄壁拉伸结合切除特征完成主体轮廓构建，表面的加强筋、定位凹槽通过扫描与放样特征实现细节还原，边缘的倒角、圆角处理完全匹配金属冲压件的工艺特征，避免出现不符合实际加工逻辑的尖锐棱角。材质渲染阶段，主体金属部件采用哑光发黑钢材材质，调整材质的粗糙度、金属度参数还原军用枪械金属部件的哑光磨砂质感，铰接销轴部分采用亮面抛光钢材材质，通过材质差异区分不同零件的加工工艺与功能属性，托弹板等承力部件单独设置热处理钢材的材质参数，还原部件的力学性能对应的外观特征。结构设计上完整还原了莫辛纳甘弹匣的双排单进供弹逻辑，抱弹口的限位凸缘尺寸经过反复校验，确保模拟供弹过程中枪弹能够顺利被抱弹口限位、抬升、输送到进弹位置，扳机护圈与弹匣主体的连接部分采用一体化建模还原原枪的铣削加工结构，尾部的铰接结构预留了与枪身连接的装配间隙，定位销孔的位置、尺寸完全匹配原枪的装配基准。建模过程中对所有活动部件进行了运动干涉检查，确保托弹板在弹簧作用下的上下行程无卡滞，抱弹齿的形变范围在合理区间，既还原了老式栓动步枪供弹机构的经典机械结构，也保证模型可用于结构演示、原理教学等场景，所有特征均保留可编辑参数，方便后续针对不同版本莫辛纳甘的弹匣结构进行调整修改。
