两爪式机械拉拔器结构设计

项目分类:通用五金配件 发布时间:2026-05-21 ID:1152368
  • 两爪式机械拉拔器结构设计
  • 两爪式机械拉拔器结构设计
  • 两爪式机械拉拔器结构设计
  • 两爪式机械拉拔器结构设计
  • 两爪式机械拉拔器结构设计
  • 两爪式机械拉拔器结构设计
  • 两爪式机械拉拔器结构设计
  • 两爪式机械拉拔器结构设计

在设备运维、机械装配、机加工产线日常检修场景里,两爪拉拔器是拆装过盈配合零部件的核心手动工具,常被用于从轴端拆卸滚动轴承、皮带轮、齿轮、联轴器等带中心安装孔的盘类、套类零件,相比敲击、撬别等暴力拆卸方式,能最大程度避免零件配合面、轴颈表面的磕碰损伤,降低维修过程中的零件报废率。

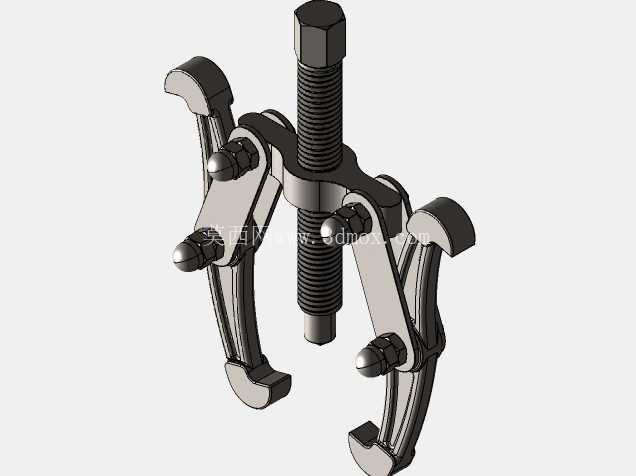

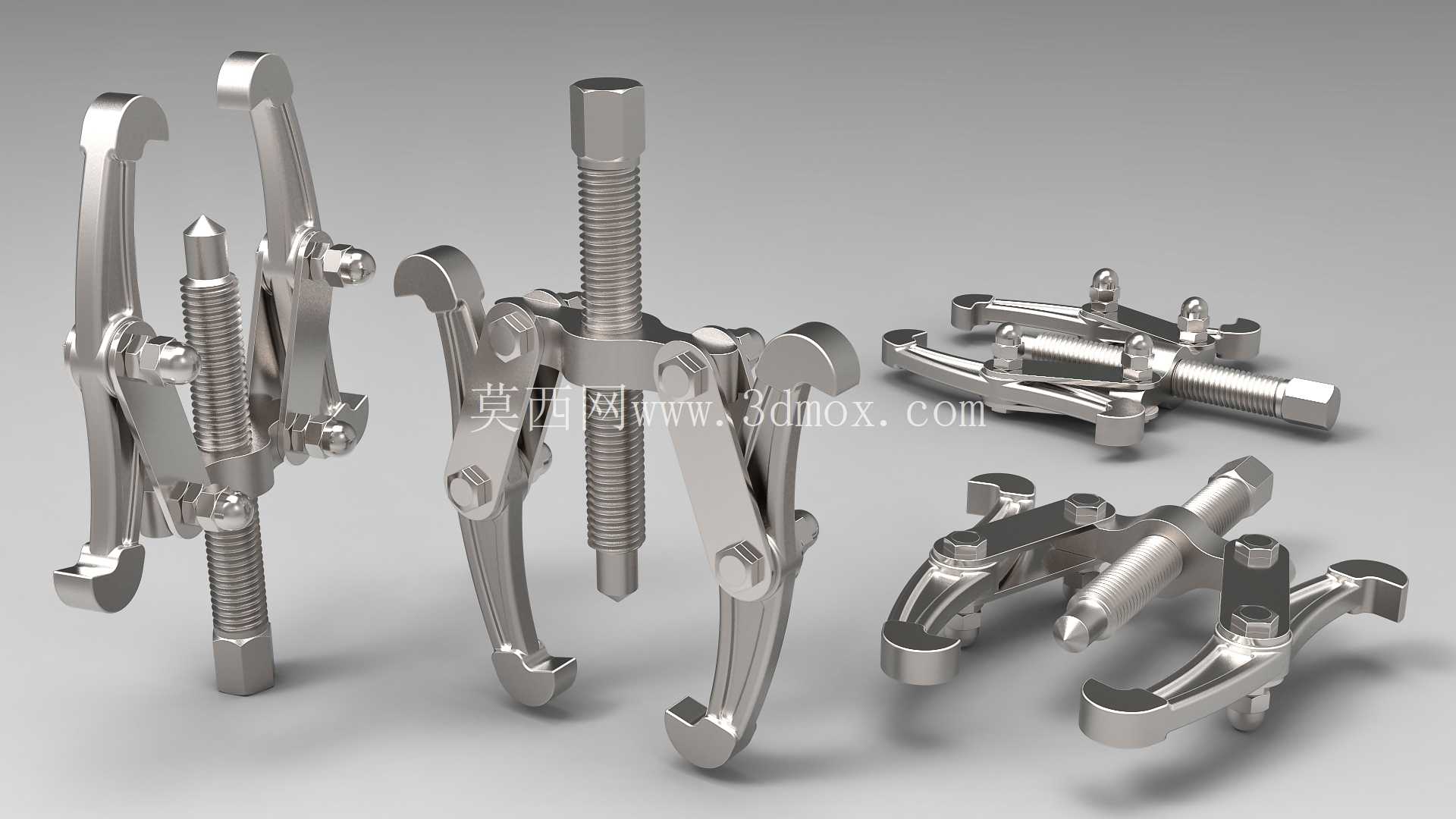

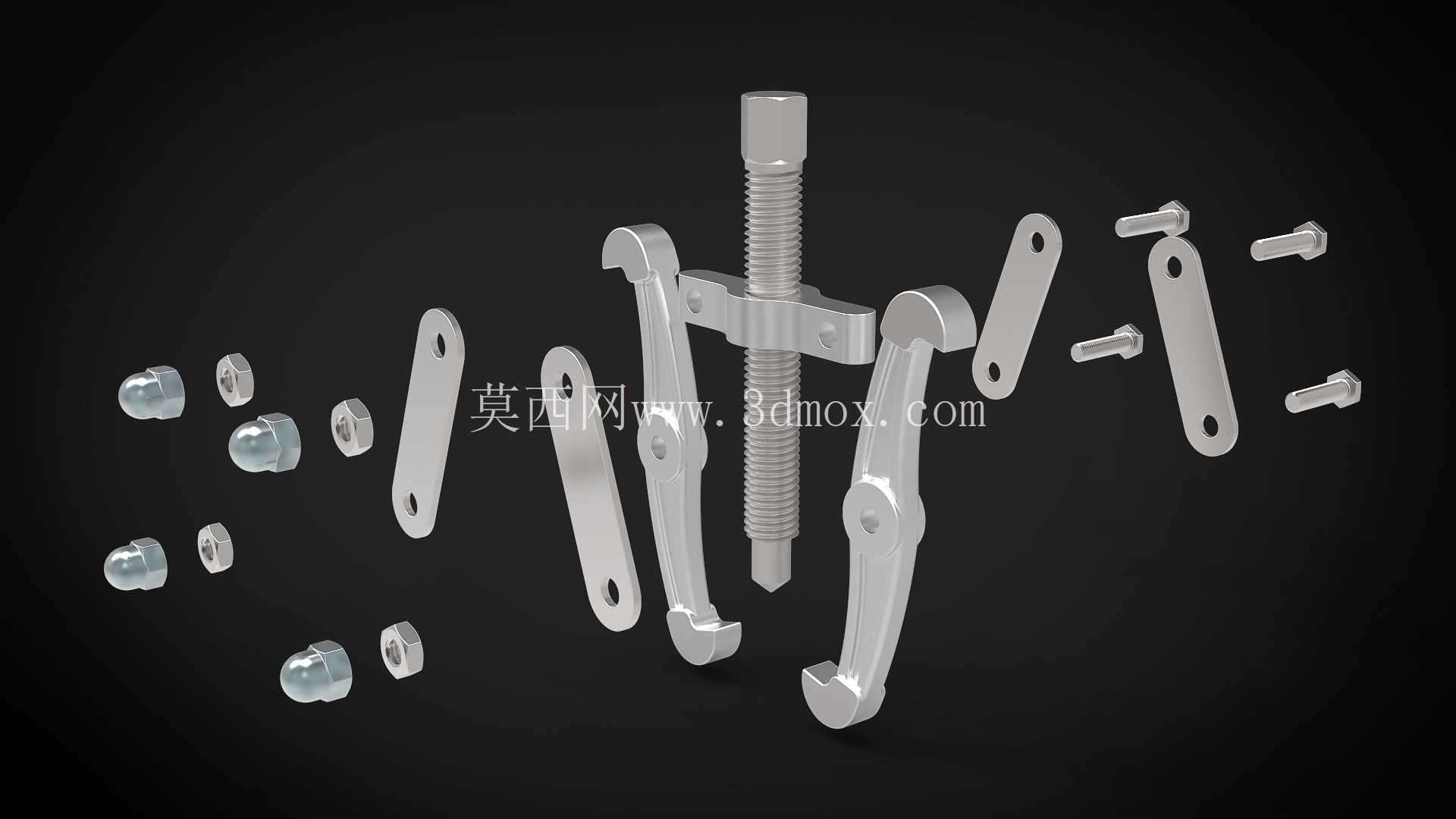

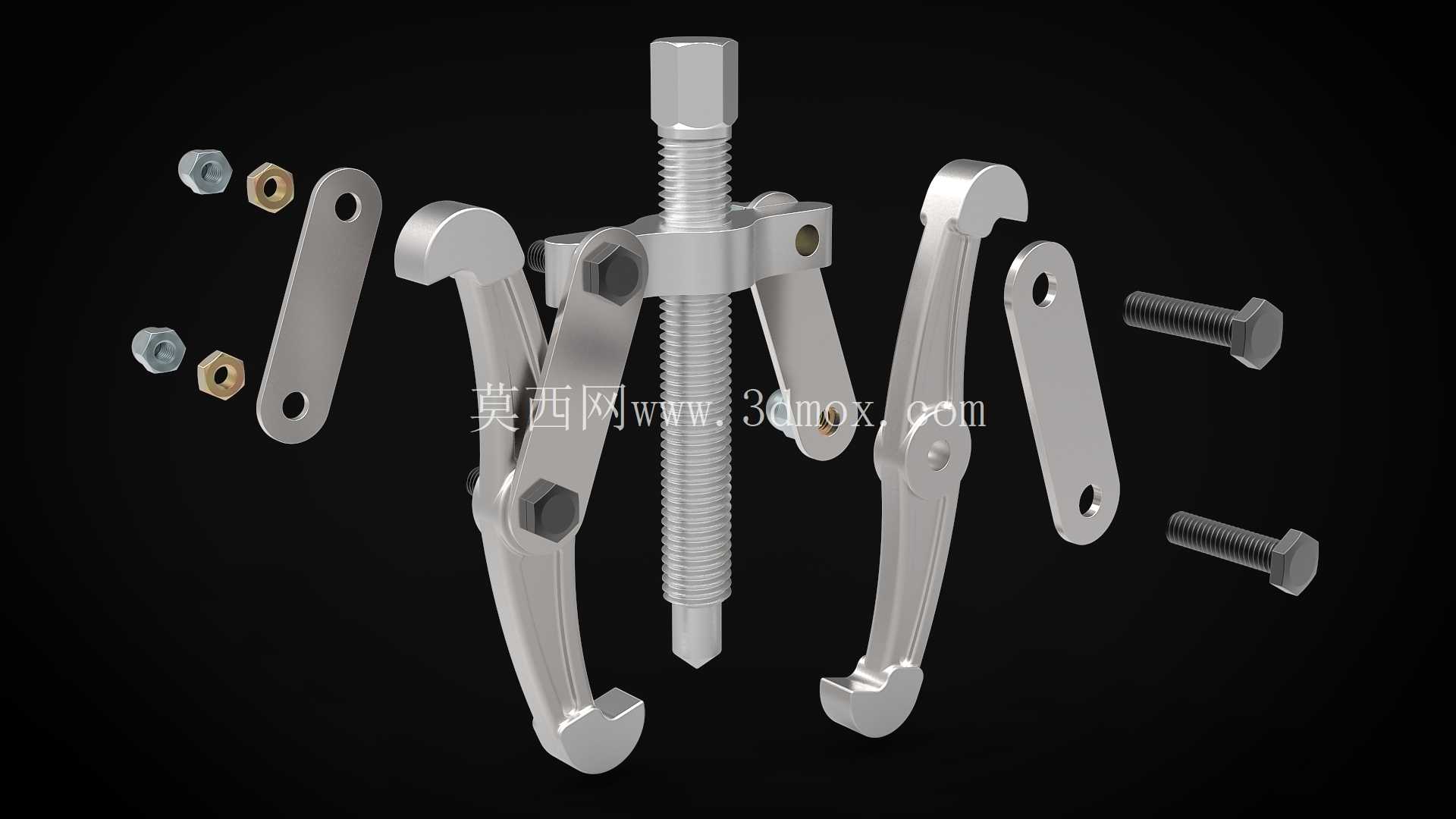

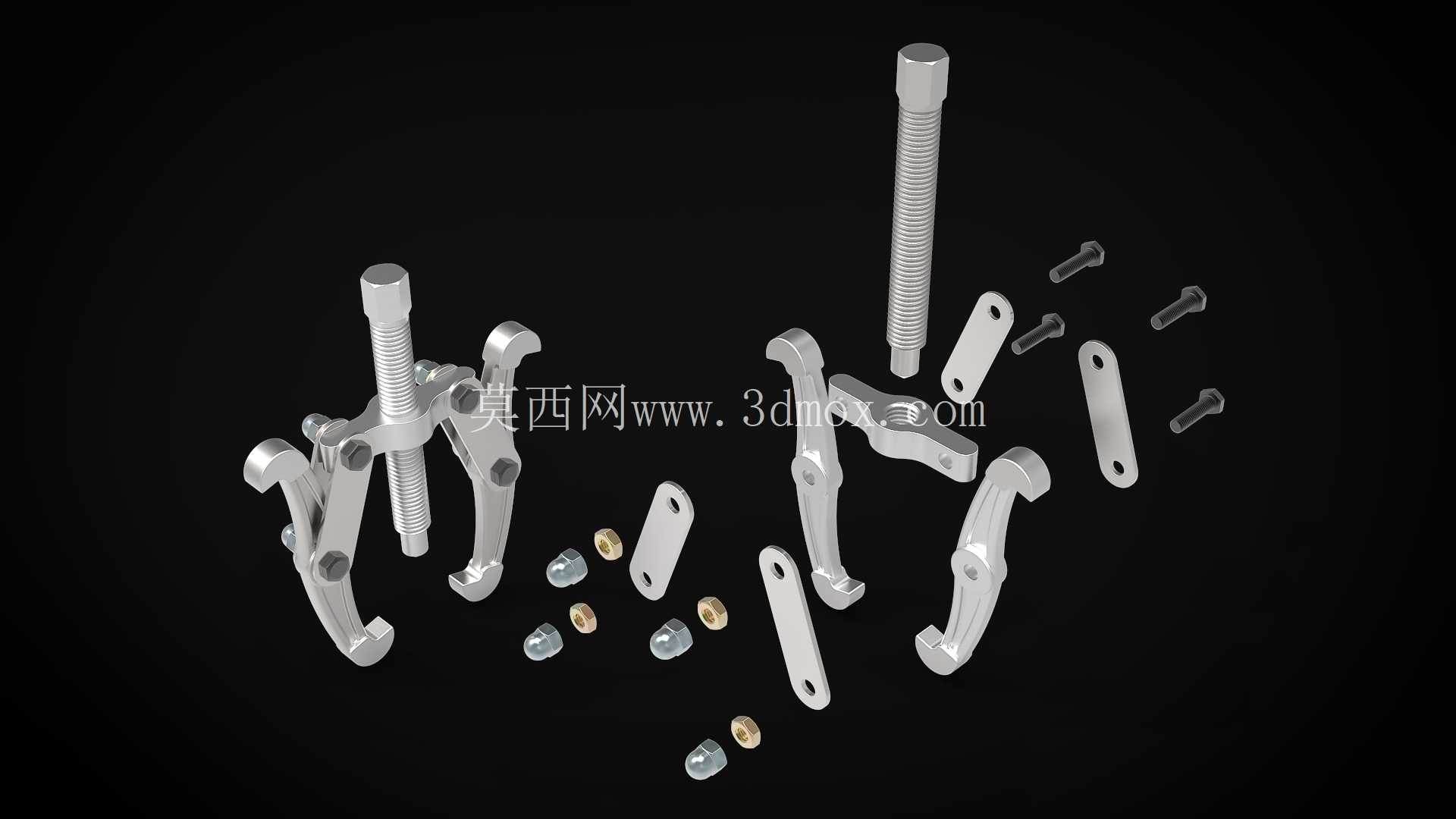

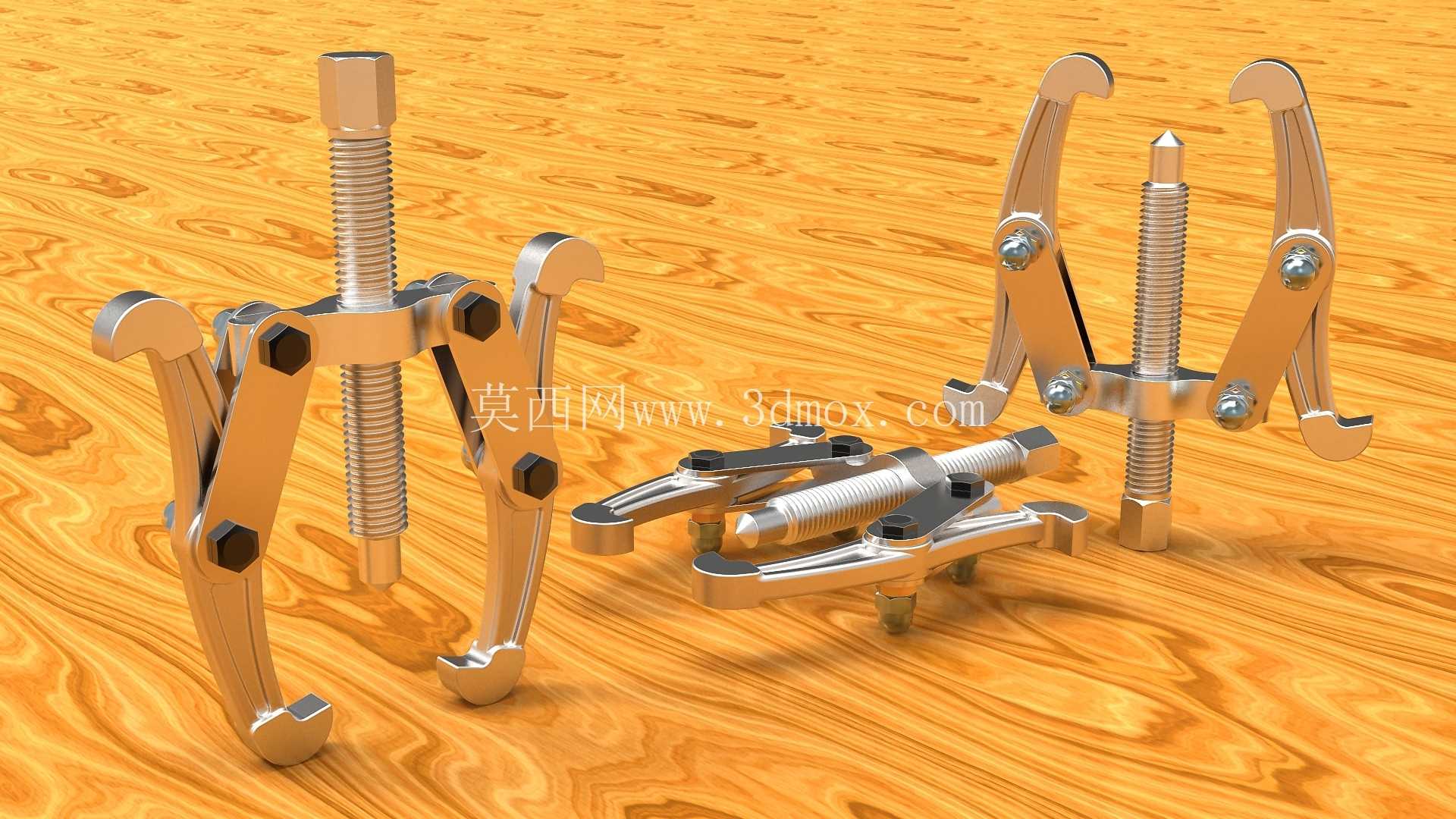

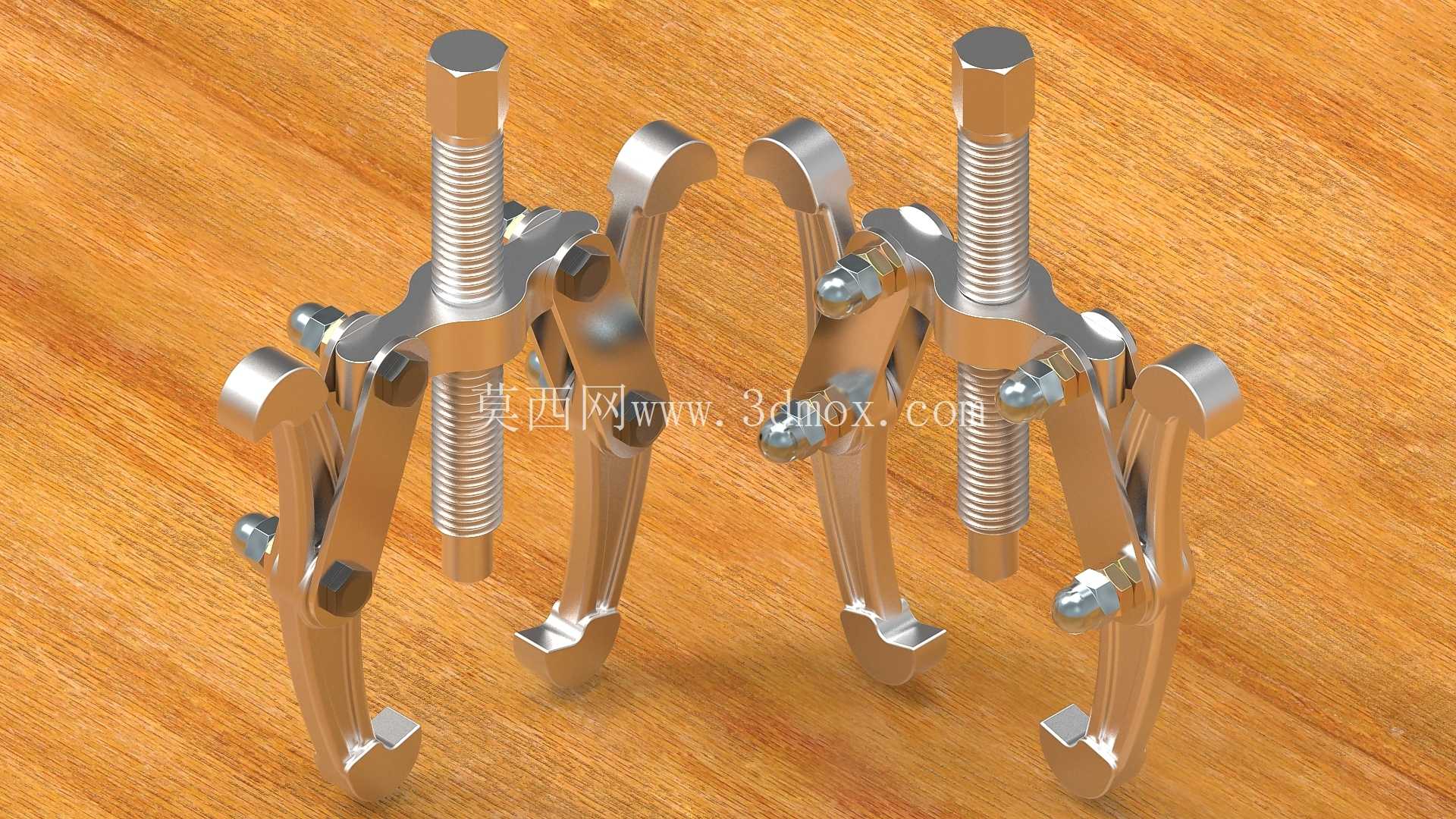

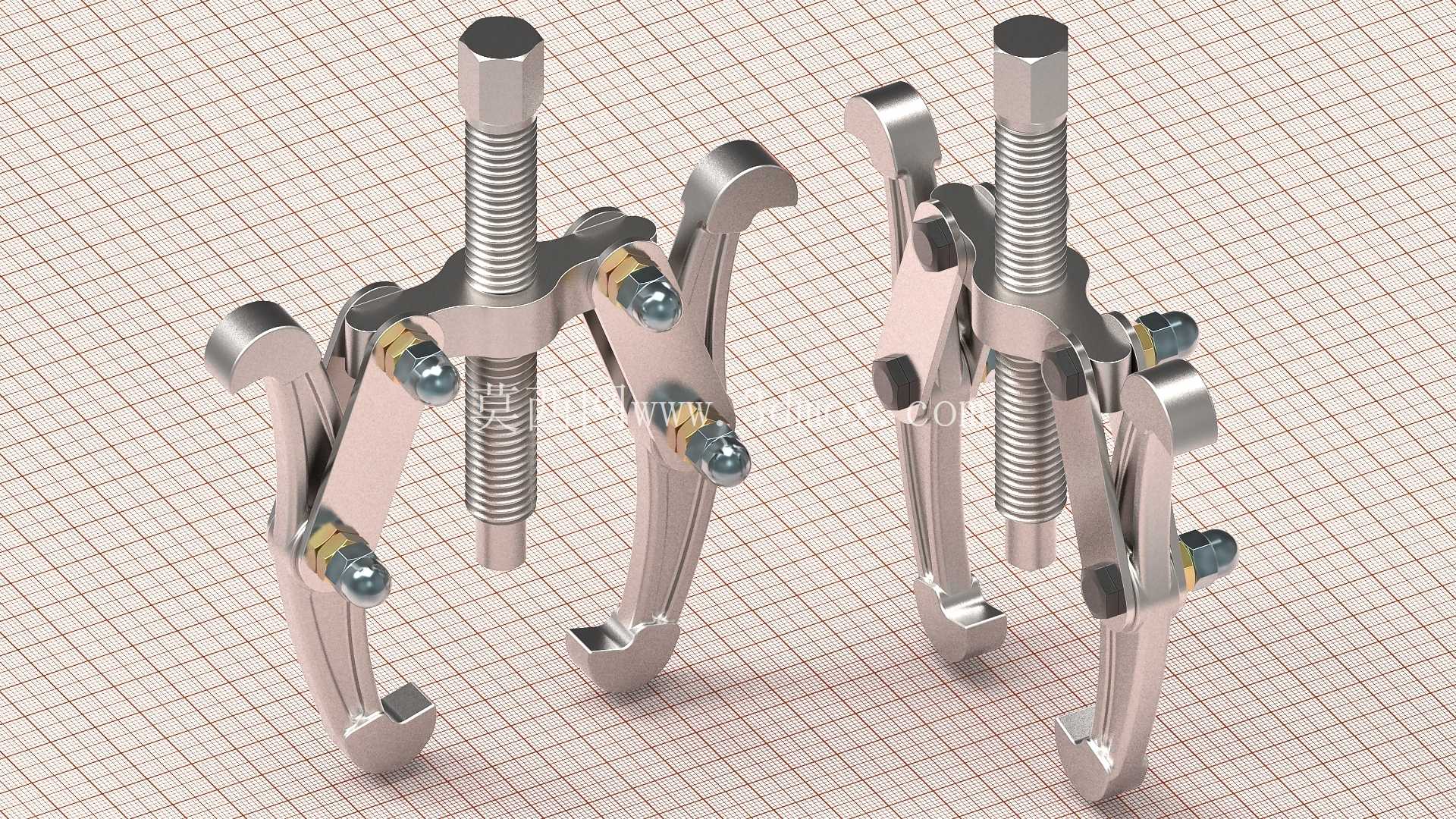

这套两爪拉拔器的结构采用对称双勾爪布局,核心受力部件包含中心顶压螺杆、勾爪连接横梁、可调式勾爪、锁紧定位结构几个部分。设计时优先考虑了受力路径的合理性:中心螺杆的轴线与被拆卸零件的轴线完全重合,顶压端直接抵在轴端中心孔位置,两个勾爪对称勾住被拆零件的背面受力凸缘,旋转螺杆时,轴向顶推力通过横梁传递到两个勾爪上,形成均匀的轴向拉拔力,不会出现偏载导致的零件卡滞、勾爪滑脱问题。

从功能特性来看,勾爪与横梁的连接位置设计了多档可调的定位槽,能够适配不同直径尺寸的被拆卸零件,调整时只需松开勾爪的锁紧销轴,将勾爪滑动到对应尺寸的卡槽位置,重新插入销轴锁定即可,无需额外工具就能快速调整作业范围。中心螺杆采用梯形传动螺纹,相比普通三角螺纹,传动效率更高、承载能力更强,长期承受轴向拉拔力也不会出现螺纹滑牙、变形的问题,螺杆的顶压端做了球面硬化处理,接触轴端中心孔时能自动找正,避免顶偏造成的轴端损伤,同时减少旋转螺杆时的摩擦阻力。

设计过程中对零件的加工工艺做了充分适配,所有主要受力零件,包括螺纹承力螺母、中心螺杆、勾爪本体,均采用模锻成型后镀锌处理的工艺路线,模锻工艺能让金属纤维流线沿零件受力方向连续分布,相比切削加工的零件,抗冲击、抗拉伸疲劳性能提升40%以上,镀锌层则能在车间潮湿、多油污的环境下避免零件锈蚀,延长工具的使用寿命。螺纹部分全部采用理论值建模,没有预留头部和侧面的装配间隙,这是为了让螺纹配合的受力更均匀,避免间隙带来的回程空程,旋转施力时的力反馈更直接,不会出现突然卸力的打滑风险。

安装边界与尺寸适配方面,这套两爪拉拔器的勾爪张开范围覆盖了常见中小型设备的轴承、皮带轮拆卸尺寸,勾爪的勾持深度做了分级设计,能够适配不同厚度的被拆零件,作业时需要注意几个安装边界:首先两个勾爪的勾持位置必须关于中心螺杆对称,勾住的零件受力面必须平整,不能勾在零件的倒角、薄壁边缘位置,防止拉拔过程中零件崩裂或者勾爪滑脱;其次中心螺杆的顶压端必须完全抵入轴端的中心定位孔,顶压接触面不能有铁屑、油污等杂物,保证顶压时的同轴度;最后拉拔过程中螺杆的旋进速度要均匀,当被拆零件出现卡滞时,不能盲目加大旋紧力矩,要检查勾爪是否偏斜、零件配合面是否有锈蚀卡滞,配合松动剂浸润后再继续作业,避免过大的拉拔力损坏零件或者工具本身。

不同于三爪拉拔器的自定心特性,两爪结构的拉拔器在狭窄作业空间里的适配性更好,比如设备机壳内部、靠近墙体的轴端位置,三爪拉拔器可能因为空间限制无法放入三个勾爪,两爪结构只需要两个方向的操作空间就能完成安装固定,在机修班组的日常工具配置里,两爪拉拔器和三爪拉拔器通常是搭配使用的,覆盖不同的作业场景需求。这套结构的设计还简化了组件数量,所有连接销轴都采用防脱结构,日常使用时不会出现零件散落丢失的问题,整体结构没有易损的小零件,维护成本极低,只需要定期在螺纹位置涂抹少量润滑脂,就能保证长期使用的操作顺畅度。
