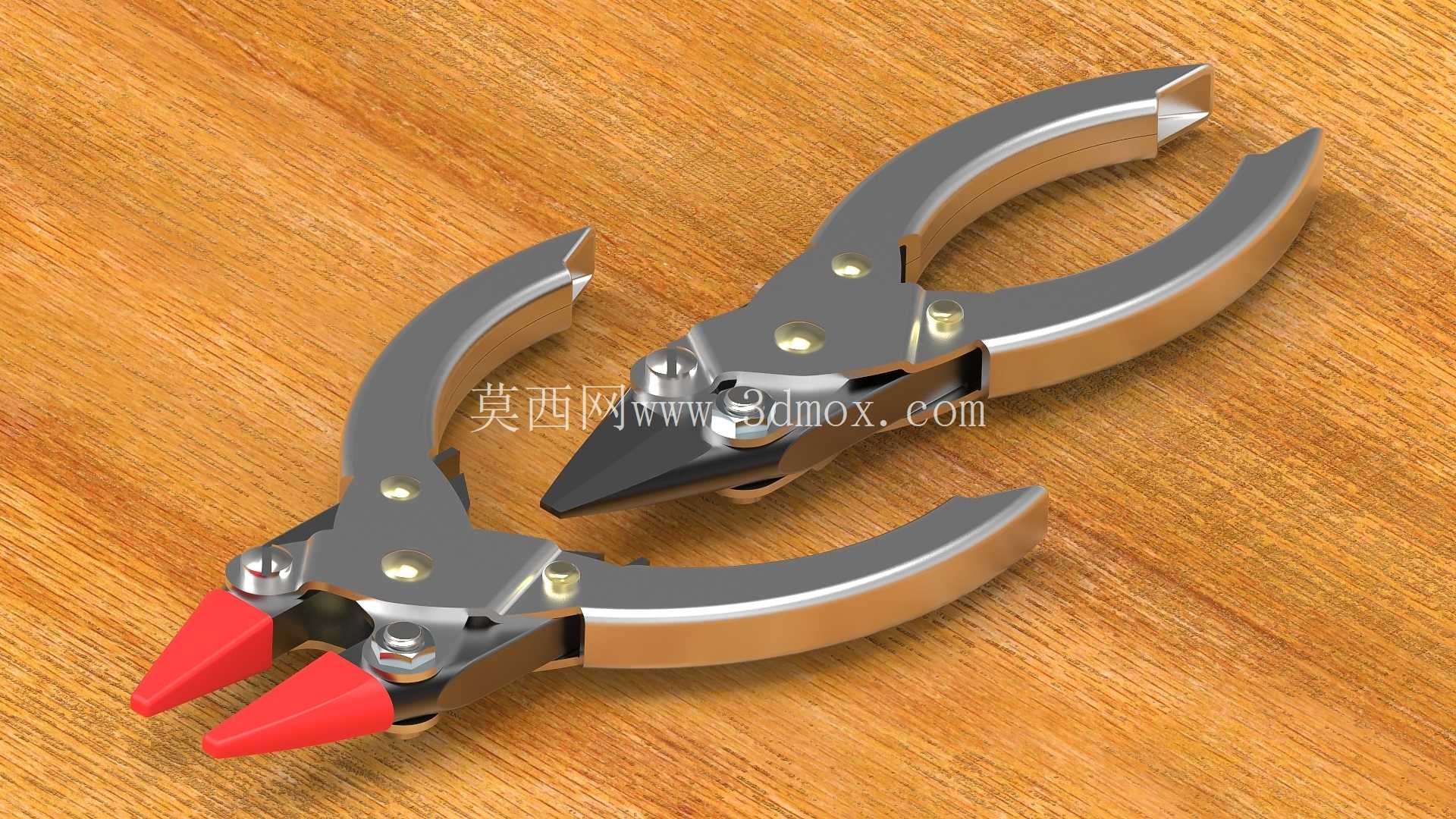

扁嘴平行夹持钳精密结构设计

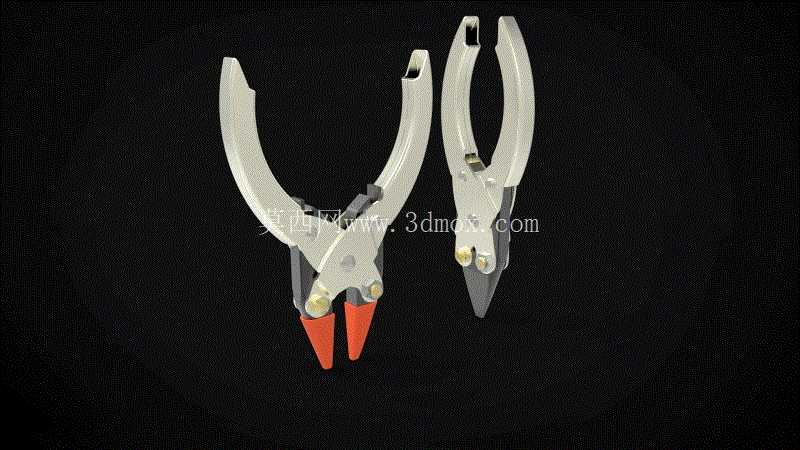

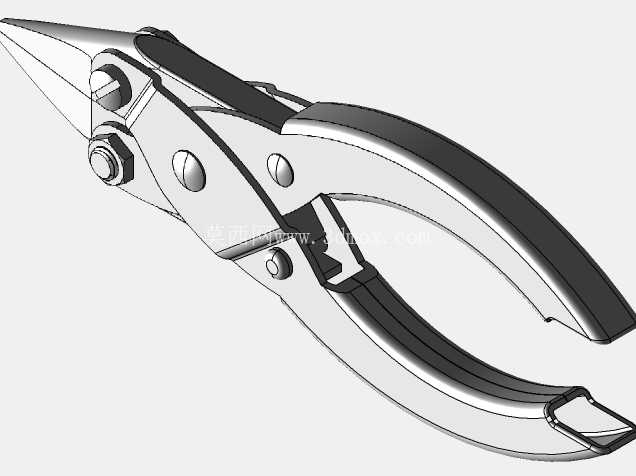

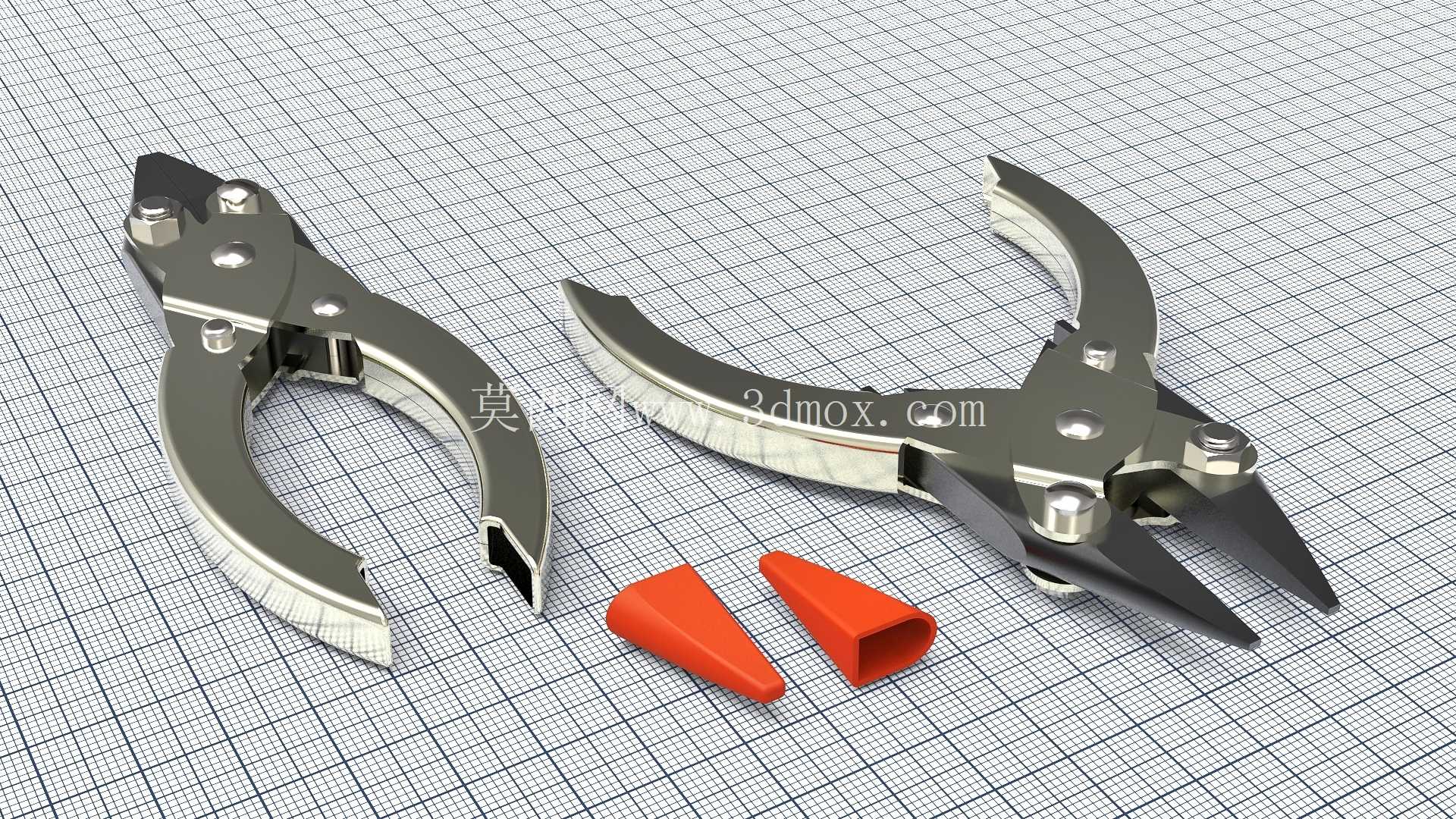

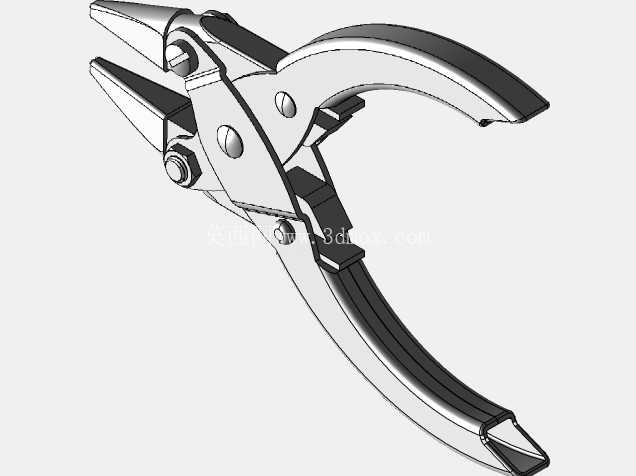

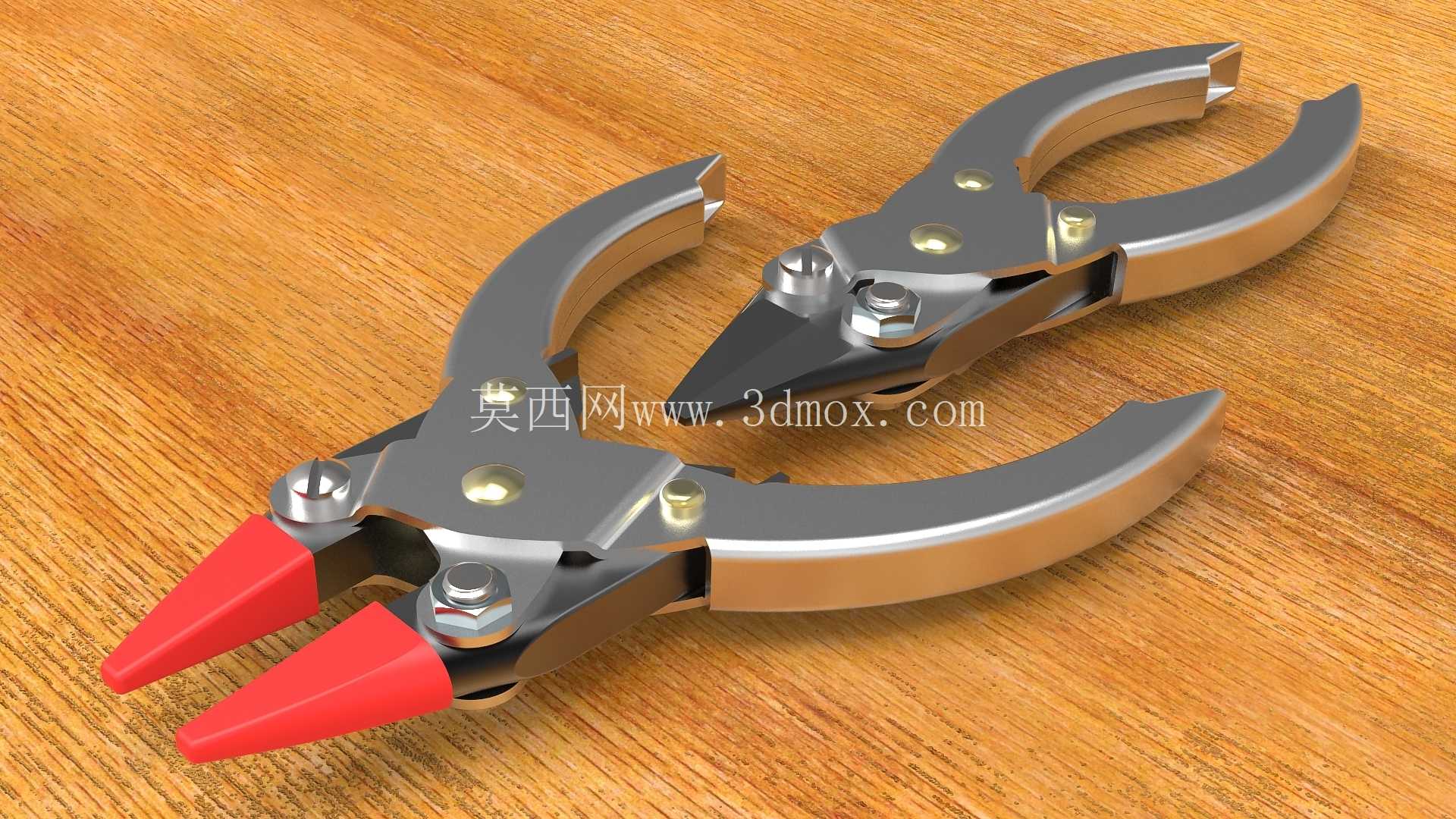

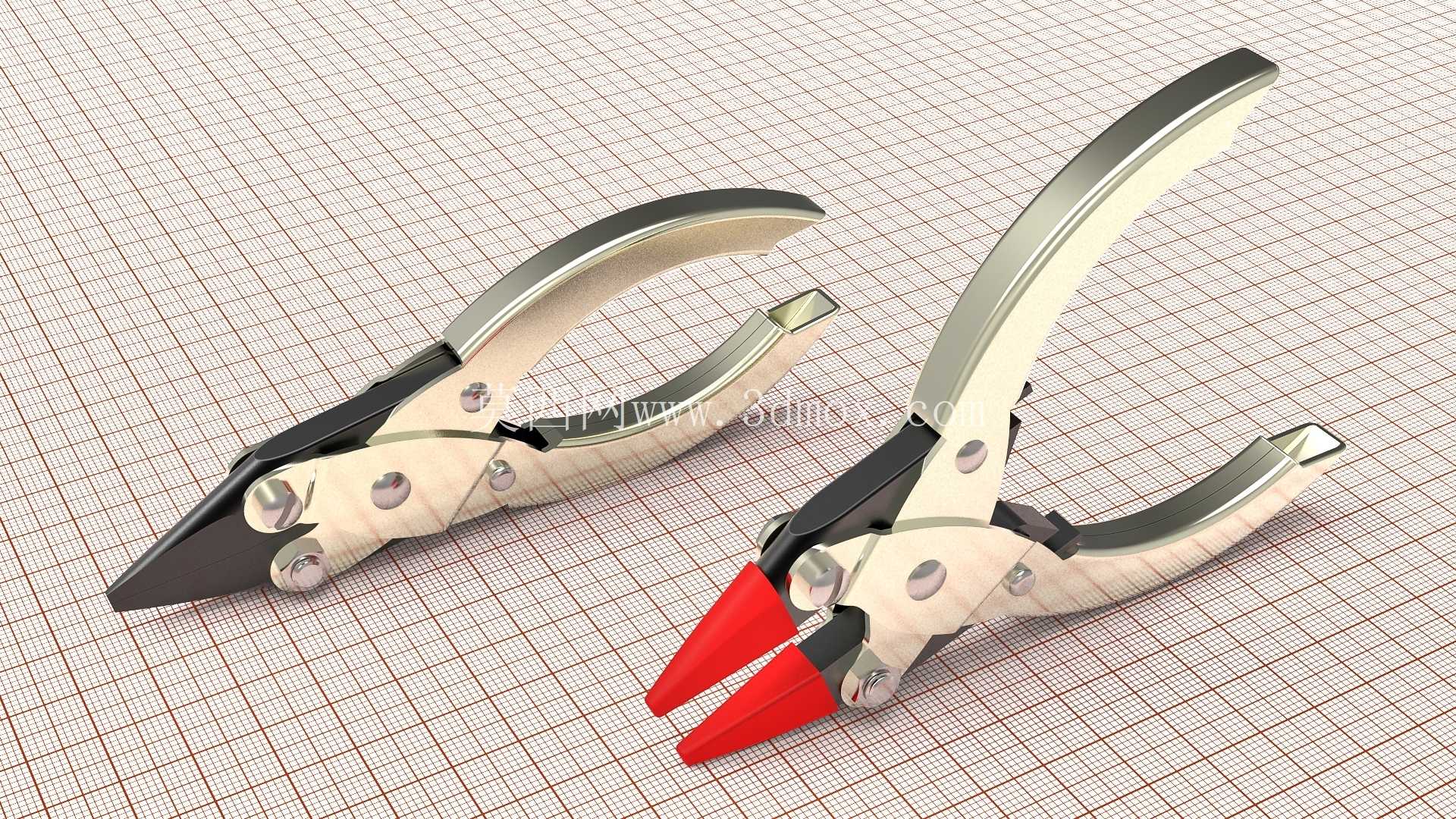

在精密装配、小件加工、电子元器件返修、首饰加工等对夹持精度有较高要求的作业场景中，普通钳口存在的开合角度偏差、夹持面不平行问题，很容易造成被夹持工件表面压痕、夹持错位甚至工件变形报废，扁嘴平行钳正是针对这类痛点设计的手动夹持工具。这款钳具的核心设计逻辑围绕“平行夹持、低损伤握持”展开，钳口在整个开合行程内始终保持两个夹持面完全平行，不会像普通尖嘴钳那样在开合过程中出现钳口夹角，导致工件受力点集中在钳口尖端。从结构设计来看，钳体采用多连杆铰接布局，通过多组销轴的配合约束钳口的运动轨迹，替代传统单销轴钳具的杠杆摆动结构，从运动学原理上保证钳口开合全程的平行度。钳口部分做了两段式设计，前端金属钳口为高硬度合金钢材质，刃口经过精密磨削，可应对细小金属件的临时夹持、小规格引脚的修整作业；金属钳口外侧配套的软质保护套，采用耐磨橡塑材质，在夹持漆面件、塑料件、软金属件等易刮伤工件时，可直接通过保护套接触工件表面，避免硬质钳口直接压伤工件表面，同时橡塑材质的静摩擦系数更高，夹持光滑表面工件时不易出现打滑移位。

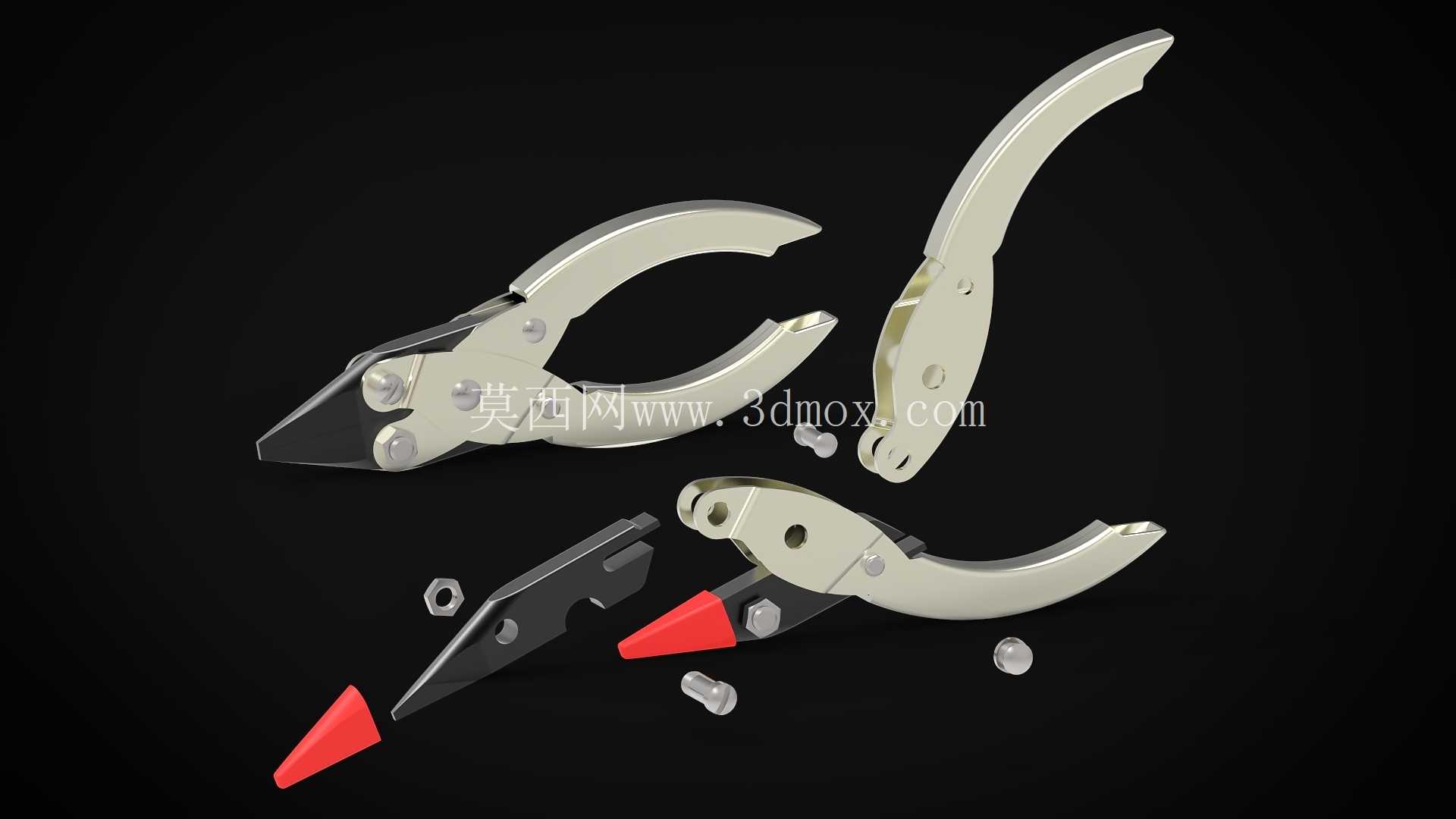

从实际使用的适配场景来看，这款钳具总长度控制在125mm左右，属于便携型手动工具，可单手完成握持操作，握把的轮廓贴合手掌自然握持的弧度，长时间重复夹持操作不易产生手部疲劳。钳口最大开口尺寸为10.5mm，可覆盖绝大多数小型精密工件的夹持需求，包括直径10mm以内的轴类零件、厚度8mm以内的片状零件、小型电子接插件、首饰加工中的金银配件、模型制作中的塑料结构件等。铰接部位的销轴与钳体配合间隙经过严格控制，开合过程无明显旷量，保证夹持时的力传递直接，不会因为铰接间隙导致钳口错位。钳体上的所有紧固销轴都按照实际螺纹配合参数建模，螺纹啮合无干涉，虽然模型中未模拟螺纹锁固的变形结构，但实际生产中可通过在销轴螺纹端涂抹螺纹锁固胶、或者对销轴末端做冲点铆接的方式，防止反复开合过程中销轴松动脱落，保证钳具的长期使用精度。

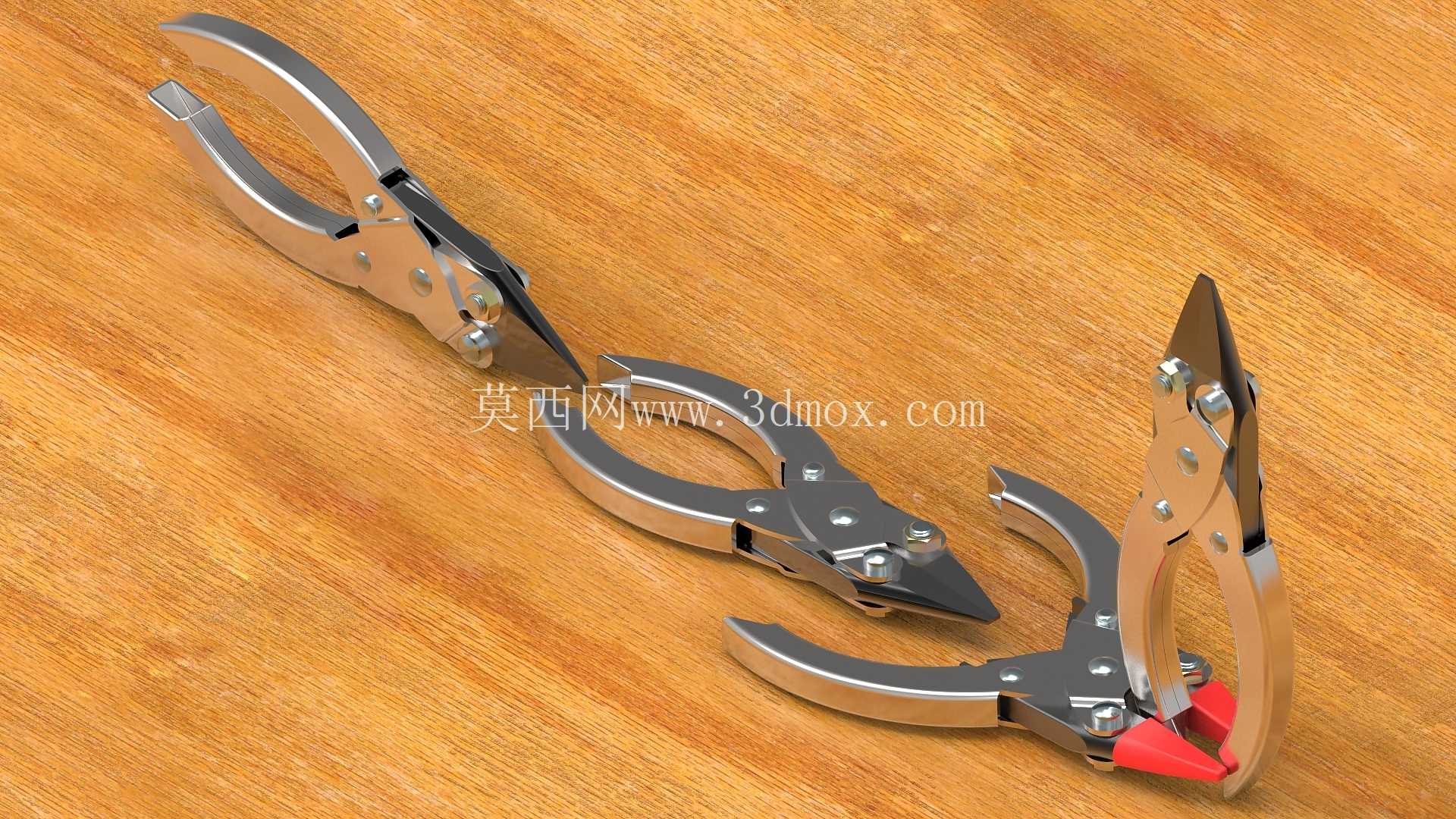

在结构建模的细节处理上，所有铰接位置的转动副都预留了合理的配合间隙，既保证开合动作顺畅无卡滞，又不会因为间隙过大导致钳口晃动。钳体表面的金属质感、橡塑握把的哑光质感都做了对应材质表现，可直接用于产品展示、装配指导动画的制作。对于需要做运动仿真的使用者来说，该模型的各零件装配关系完整，可直接添加转动副约束，模拟钳口的开合动作，也可基于该模型做受力分析，验证不同夹持力下钳体的形变情况，优化钳体的壁厚与材料选型。在实际工装适配场景中，这款平行钳也可作为小型工位的临时夹持工装使用，配合工位台的固定座，可完成小型工件的焊接、点胶、检测等工序的夹持定位，平行钳口的特性可以保证工件被夹持时两个受力面受力均匀，不会出现单侧受力导致的工件翘起、移位问题。相比普通尖嘴钳，扁嘴平行钳的钳口接触面积更大，相同夹持力下对工件的压强更小，更适合薄壁件、易变形件的夹持作业，在精密装配线上，这类钳具常被用于装配小型轴承、卡簧、精密销钉等零件，避免装配过程中零件被夹伤变形。
