1公斤干粉灭火器壁挂式固定支架结构

在商用楼宇、工业厂房、特种车辆、船舶舱室等场景的消防配置体系中，手提式干粉灭火器的可靠固定是消防验收与日常安全管理的核心细节之一，这款适配1KG规格DCP干粉灭火器的固定支架，正是针对小规格便携灭火器的定点存放需求开发的结构件。不同于大规格灭火器采用的落地式支架，1KG级干粉灭火器常被布置在墙面狭窄区域、设备操作侧旁、车辆驾驶室侧壁等空间局促的点位，这就要求固定支架在保证夹持可靠性的前提下，尽可能压缩自身占用的安装空间，同时不能阻碍灭火器的快速取用。

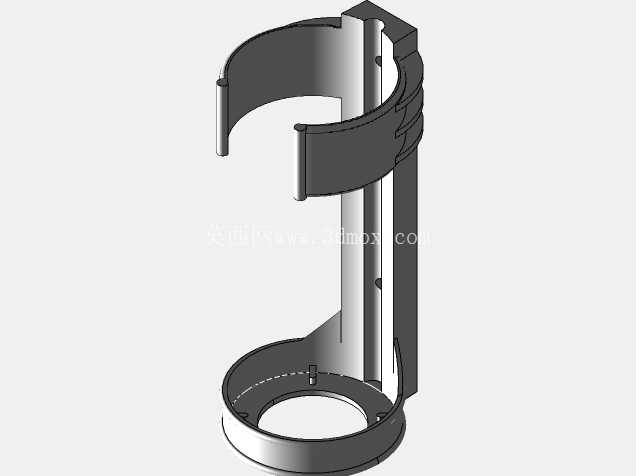

从结构功能来看，这款支架采用半环抱式的夹持设计，下半部分设置环形承托底座，底座内侧预留定位凸点，刚好卡入灭火器瓶底的定位凹槽，避免瓶体在支架内发生周向转动；上半部分为两段式弹性抱臂，抱臂开口处做外翻导向处理，灭火器装入时无需额外操作卡扣，顺着导向弧面推入即可被抱臂抱紧，拔出时只需施加向外的拉力即可快速取出，完全满足火情发生时一秒取放的应急使用要求。支架背部设置一体化的安装背板，背板上预留两个沉头安装孔，可适配膨胀螺丝、自攻螺丝等常见紧固件，直接固定在墙面、设备金属壳体、车辆内饰板等安装基面上，沉头孔设计可保证螺丝安装后头部不突出，避免刮擦灭火器瓶身表面的防腐涂层。

设计过程中首先要匹配1KG干粉灭火器的实际外形尺寸，这类灭火器的瓶身直径通常在85-90mm区间，瓶体高度约300mm，因此支架底部承托环的内径设置为92mm，预留2mm的装配间隙，既方便瓶体顺利放入，又不会因间隙过大导致瓶体晃动；上部抱臂的抱紧直径设置为84mm，利用金属板材冲压后的弹性形变提供抱紧力，无需额外加装弹簧或卡扣结构，减少零件数量的同时降低了后期维护的成本。支架整体采用1.5mm厚的冷轧钢板冲压成型，表面做喷塑防锈处理，可适应室内常规环境甚至部分户外有遮蔽场景的使用需求，不会因长期受潮出现锈蚀断裂的问题。

安装边界方面，支架背部的安装孔中心距为120mm，安装时只需在基面上打出对应孔距的两个安装孔，固定螺丝后即可完成安装，支架整体突出安装基面的距离为105mm，不会过多占用通道空间，即使在宽度仅1.2m的设备巡检通道侧壁安装，也不会对人员通行造成阻碍。考虑到部分场景下需要将支架安装在圆弧面上，比如特种车辆的立柱、圆形管道旁的固定点位，支架的安装背板还预留了一定的形变余量，可适配曲率半径不小于200mm的圆弧安装面，无需额外制作转接安装板。

在实际使用场景中，这类小规格灭火器支架常被用于配电房小隔间、机床操作位旁、新能源车辆充电区域、实验室操作台边等点位，这些区域的火情初期规模小，取用1KG干粉灭火器即可快速处置，因此支架的布置密度相对较高，对支架的成本、安装便捷性、可靠性都有较高要求。这款支架的一体化冲压结构没有多余的活动零件，长期使用不会出现卡扣松脱、弹簧失效等问题，抱臂的弹性抱紧力经过反复测试，即使在车辆行驶产生持续振动的场景下，也不会出现灭火器滑脱掉落的情况，同时取放力度控制在15-20N区间，普通成年人单手即可顺利取出灭火器，不会出现紧急情况下卡滞取不出的问题。

结构细节上，支架所有外露边缘都做了卷边钝化处理，没有尖锐的冲压毛边，安装和取用灭火器的过程中不会划伤操作人员的手部；底部承托环上开设三个沥水小孔，若环境中有冷凝水或清洁时溅入水，可直接从孔中排出，避免瓶底长期积水导致瓶身腐蚀。抱臂与底部承托环之间通过竖向的连接筋一体成型，连接筋的宽度设置为20mm，可提供足够的结构强度，即使受到侧向的意外撞击，也不会出现支架变形导致灭火器脱落的情况。针对部分需要防盗的公共场景，支架的上部抱臂还预留了铅封孔，可加装一次性塑料铅封，日常巡检时可直观判断灭火器是否被违规挪动，铅封的断裂力设置为50N，紧急取用稍用力即可拉断铅封，不会影响正常取放。
