适配BXA规格车床快换式刀架刀座结构

在普通卧式车床的日常批量加工场景里，刀架的换刀效率与装夹刚性，直接决定了单工序的辅助耗时与加工精度稳定性，这款适配BXA型快换刀架的刀座结构，正是针对中小规格车床外圆、端面车削工序的快换需求设计的配套装夹部件。从实际使用场景来看，这类刀座主要匹配车床快换刀架系统的标准安装接口，不需要每次换刀时重新校准刀具中心高，能大幅缩短多工序加工时的换刀调整时间，在小批量多品种的轴类、盘类零件车削作业中，能有效降低操作工的调机辅助时长，同时避免反复装夹带来的对刀误差。

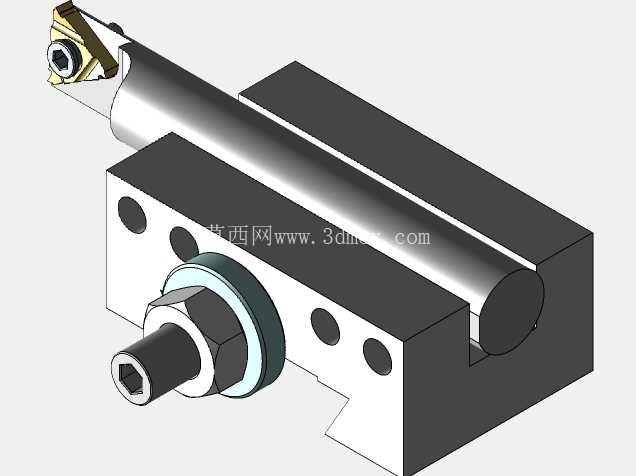

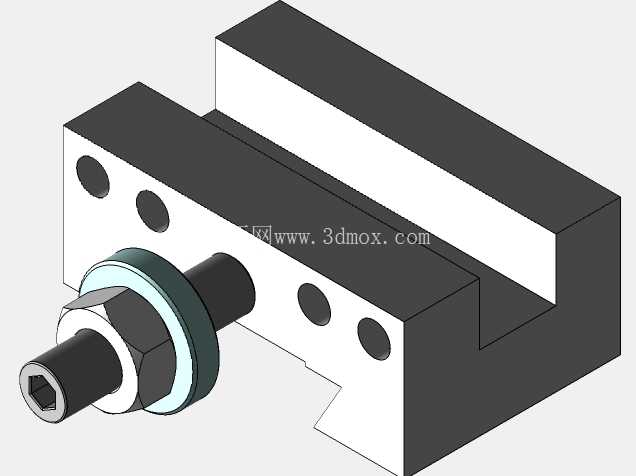

从结构功能特性来看，该刀座采用分体式压紧锁紧结构，主体安装基座为矩形块结构，侧面设置了多组定位销孔与锁紧螺栓过孔，能够与BXA系列刀架的定位槽精准配合，保证安装后刀座的定位面与车床主轴轴线的平行度、垂直度公差控制在0.02mm以内，满足精车工序的装夹精度要求。刀座的刀具装夹孔为标准圆柱通孔，适配常规圆柄车刀刀杆的装夹需求，前端设置了轴向锁紧螺栓，侧面预留了紧定螺钉孔，装夹车刀时可以通过前端螺栓的轴向拉力带动内部胀紧结构抱紧刀杆，同时侧面紧定螺钉可以辅助固定刀杆周向位置，避免重切削时刀杆出现转动或窜动。刀座前端的锁紧螺母采用外六角带滚花的结构设计，既可以使用扳手施加较大锁紧力矩满足粗车时的刚性需求，也可以在微调时手动旋拧实现小行程的进给调整，螺母与基座之间设置了耐磨垫片，能够减少反复锁紧带来的基座接触面磨损，延长刀座的整体使用寿命。

在设计思路上，这款刀座完全遵循BXA快换刀架的接口尺寸规范做适配设计，首先确定了安装基准面的形位公差要求，将基座与刀架贴合的底面、侧面的平面度控制在0.01mm以内，保证安装后没有贴合间隙，避免切削受力时出现刀座震颤。其次针对车削加工时的受力方向做了结构强化，在刀具装夹孔的下方位置做了局部加厚处理，对应粗车外圆时主切削力的传力路径，避免长期受力后基座出现变形。刀具装夹孔的中心高严格匹配对应规格车床的主轴中心高度，装夹标准刀杆的车刀后，刀尖高度与主轴中心的高度差控制在0.01mm以内，不需要额外加装垫片调整中心高，减少了对刀时的调整步骤。

从安装边界与尺寸适配来看，该刀座的基座宽度、安装孔位间距完全匹配BXA刀架的安装槽尺寸，安装时不需要对原有刀架做任何改造，直接将刀座滑入刀架的定位槽，拧紧锁紧螺栓即可完成固定，整体安装后突出刀架本体的长度控制在合理范围内，不会在加工大直径盘类零件时出现刀座与卡盘、工件的干涉问题。刀座的装夹孔内径适配常规20mm直径以内的圆柄车刀杆，覆盖了中小规格车床常用的外圆车刀、端面车刀、倒角刀的装夹需求，锁紧螺栓的行程范围可以满足不同直径刀杆的装夹补偿，即使刀杆直径存在微小的制造公差，也能通过锁紧结构实现稳定抱紧。在实际切削测试中，该刀座在背吃刀量3mm、进给量0.2mm/r的粗车参数下，没有出现明显的让刀或震颤现象，加工后的工件圆柱度、表面粗糙度均能满足常规车削加工的精度要求，快换时松开刀架的锁紧手柄即可直接更换刀座，重复定位精度稳定在0.02mm以内，换刀后不需要重新对刀即可直接进行加工，非常适合多工序轮换的批量加工场景。
