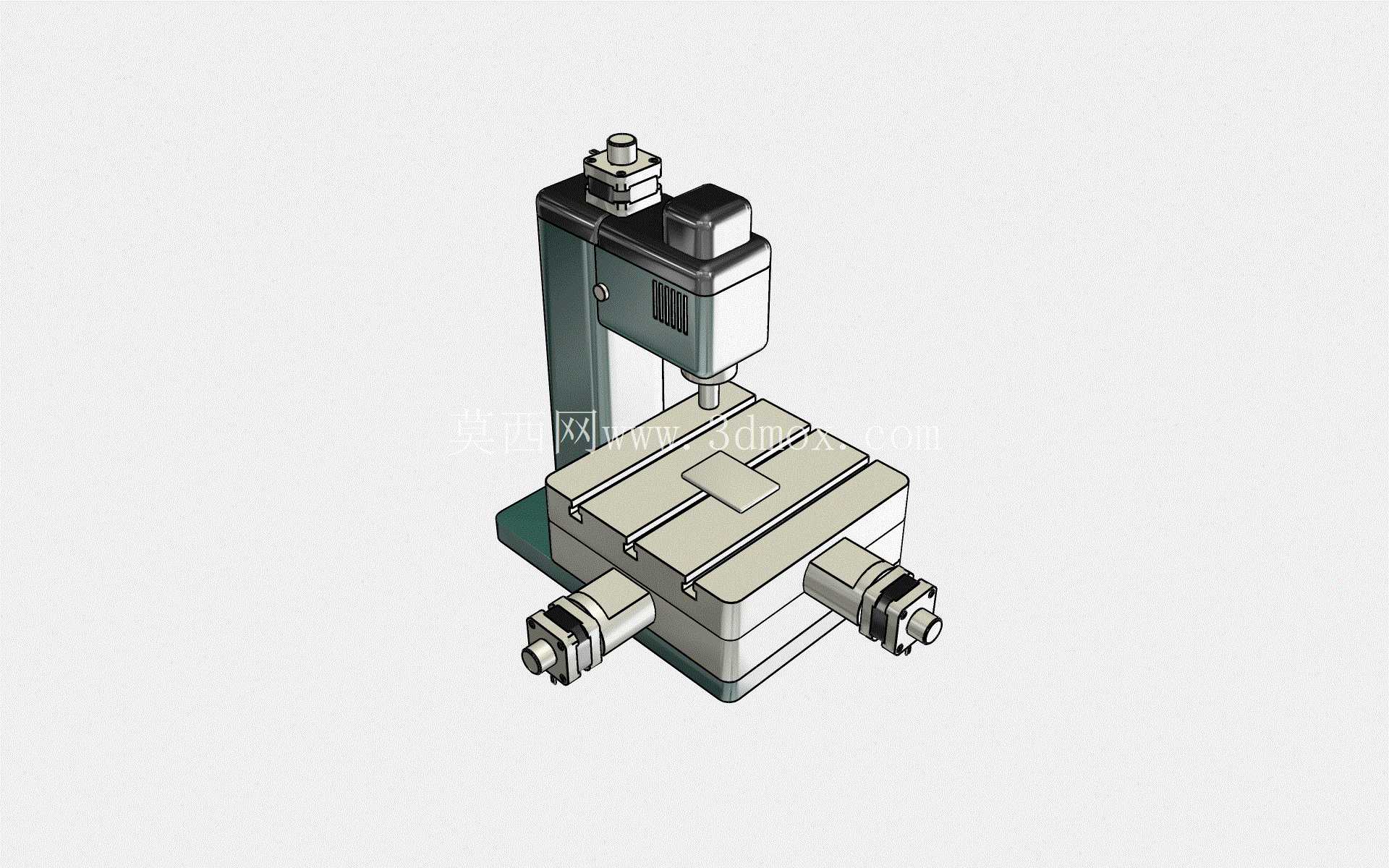

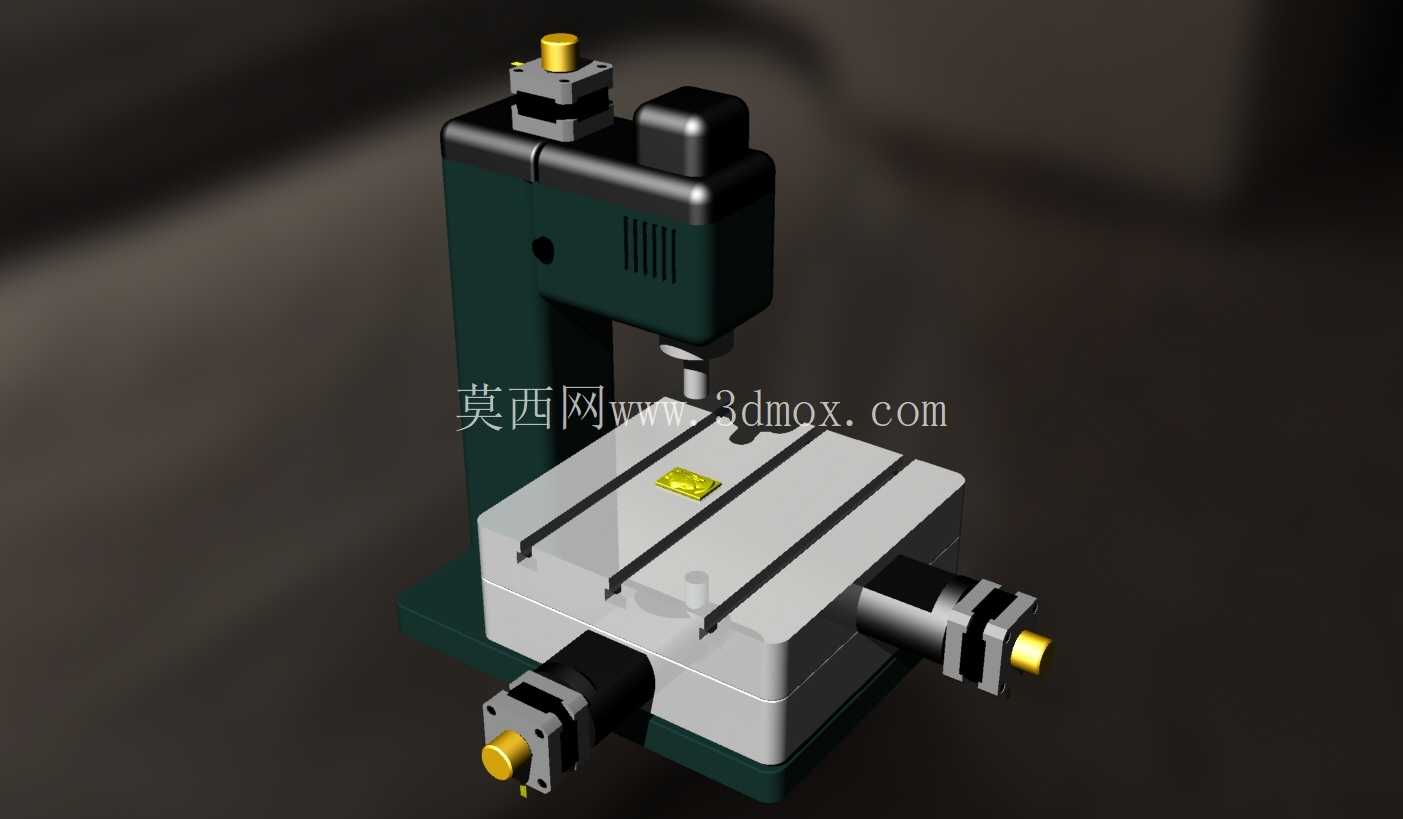

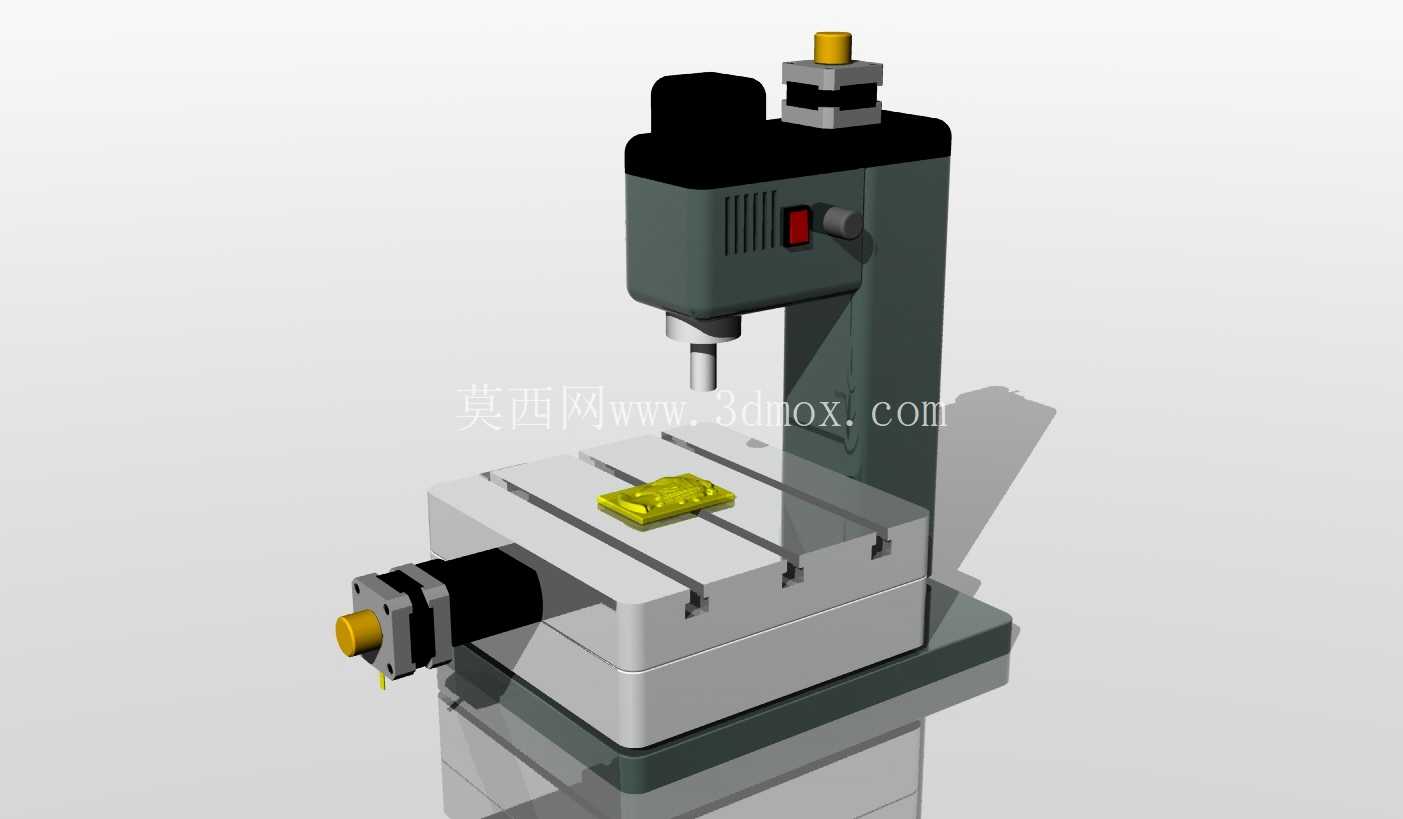

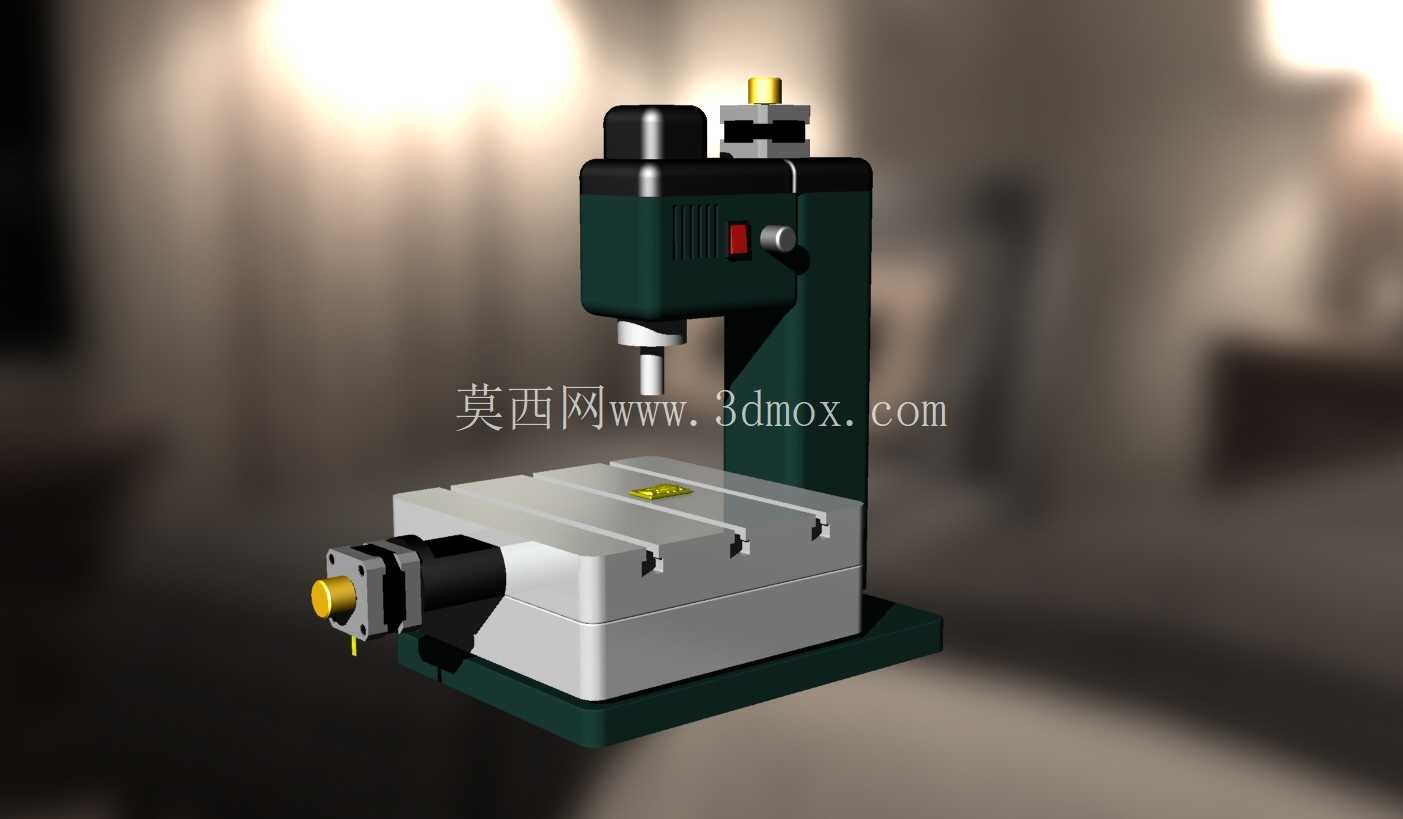

基于ProxxonMF70改造的小型数控铣削装置

这套小型数控加工装置是基于桌面级手动铣床改造而来的数控化作业单元，核心适配小尺寸零件的精密加工场景，在模型制作、小型五金零件打样、教学实训、非标小批量零件加工领域有着极高的适配性。不同于工业级大型数控铣床的占地与功耗要求，这套装置的安装边界控制在桌面作业范围内，不需要专门的设备地基，普通的防静电工作台即可完成安装固定，整体外形尺寸控制在400mm见方的作业区间内，垂直方向高度不超过500mm，完全适配个人工作室、高校工程训练中心的小型工位布局，不会占用过多的车间或实验室空间。

从功能特性来看，这套装置保留了原手动铣床的高刚性主轴结构，将原本的手动进给轴替换为精密伺服驱动单元，三个直线进给轴均配备了适配的传动副，能够实现X、Y、Z三个方向的精确联动控制，可完成平面铣削、钻孔、简单轮廓铣削、浅槽加工等常规机加工工序，加工精度能够满足小型非金属件、软金属件的加工要求，比如铝合金薄板、工程塑料、铜质小零件的加工都可以在这套装置上完成。主轴部分保留了原设备的转速调节范围，能够根据不同加工材料匹配对应的切削线速度，避免因转速不匹配导致的刀具磨损或者加工面粗糙度不达标问题。

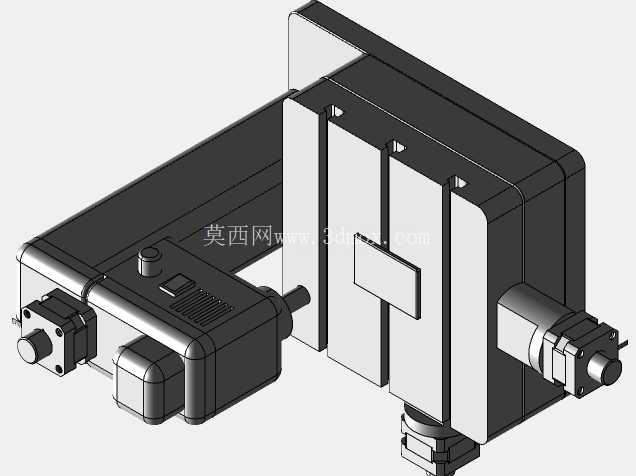

设计思路上，改造过程中没有对原设备的床身结构做破坏性改动，所有数控加装部件都采用模块化安装方式，X轴进给单元直接固定在原工作台的滑动基座上，Y轴驱动模块适配原床身的燕尾导轨结构，Z轴的进给驱动则安装在原主轴套筒的升降位置，所有驱动线缆都采用拖链收纳，避免运动过程中出现线缆缠绕或者磨损的问题。控制单元的安装位置做了专门的避让设计，不会干涉设备的加工行程，同时预留了刀具更换的操作空间，操作人员在更换夹头或者铣刀的时候，不需要拆卸额外的加装部件，和原手动设备的换刀操作逻辑保持一致，降低了操作人员的学习成本。

在实际应用场景中，这套装置可以作为大型加工设备的补充单元，承担小尺寸零件的首件打样工作，避免占用大型机床的生产工时，有效降低小批量试制的成本；在教学场景中，这套小型数控装置可以作为数控编程、机床操作的实训载体，学生可以在这套设备上完成G代码编写、对刀操作、参数调试等全流程训练，不需要直接操作大型工业机床，既降低了实训过程中的安全风险，也能减少实训耗材的消耗；在个人工作室或者创客空间中，这套装置可以完成定制化小零件的加工，比如模型配件、定制化五金件、小型工装夹具的加工都可以独立完成，不需要外协加工，大幅缩短了作品的制作周期。

安装边界方面，设备的工作台面预留了标准的T型槽结构，可以适配通用的平口钳、工件吸盘、简易分度头等工装夹具，工装安装的孔位和常规小型铣床的安装尺寸兼容，不需要单独定制适配的夹具。设备的驱动控制单元可以和设备本体分离安装，也可以集成安装在设备的侧方支架上，用户可以根据自己的工位布局灵活调整，控制线缆的预留长度足够支持控制单元放置在工作台侧面的置物架上，方便操作人员在编程和对刀的时候操作控制面板。进给轴的行程设计充分考虑了小型零件的加工需求，X轴有效行程覆盖原手动工作台的全行程范围，Y轴和Z轴的行程也在原设备的运动极限内做了数控化适配，不会因为加装数控部件而缩减原有的加工范围，同时在各轴的行程极限位置设置了硬限位和软限位双重保护，避免操作失误导致的传动部件碰撞损坏。

从结构刚性的角度来看，改造过程中对原设备的滑动配合面做了间隙预紧调整，确保数控进给过程中不会出现爬行或者反向间隙过大的问题，所有加装的传动部件都和原床身的安装基准做了找正，保证三个进给轴的垂直度和平行度符合机加工的精度要求，主轴的径向跳动控制在小型铣床的允许范围内，能够满足常规小刀具的加工要求，不会因为主轴跳动过大导致刀具折断或者加工尺寸超差。润滑点位的设计也保留了原设备的润滑通道，日常维护的时候可以按照原设备的保养要求定期加注润滑油，不需要对加装的数控部件做额外的特殊保养，整体维护成本和原手动设备基本持平。
