双液压系统倾斜式运输拖车结构设计

　　在短途散料转运、厂区重型工件周转、小型工程现场物料驳运场景里，常规平板拖车需要额外配装卸机具才能完成卸货，作业效率受场地配套限制明显，这款倾斜拖车的设计初衷就是解决无配套吊装设备场景下的自装卸需求，把运输和卸料功能整合在同一台底盘上，减少作业环节的设备依赖。从结构布局来看，底盘采用框架式矩形钢管焊接结构，主纵梁沿拖车长度方向贯通布置，横梁采用等间距排布的矩形管焊接，既保证承载时的抗弯抗扭刚度，也控制整体自重，牵引端设置标准球形牵引连接结构，适配多数轻型牵引车的牵引接口，牵引架与主框架之间做了加强三角支撑，避免起步、制动时牵引部位出现应力集中开裂。

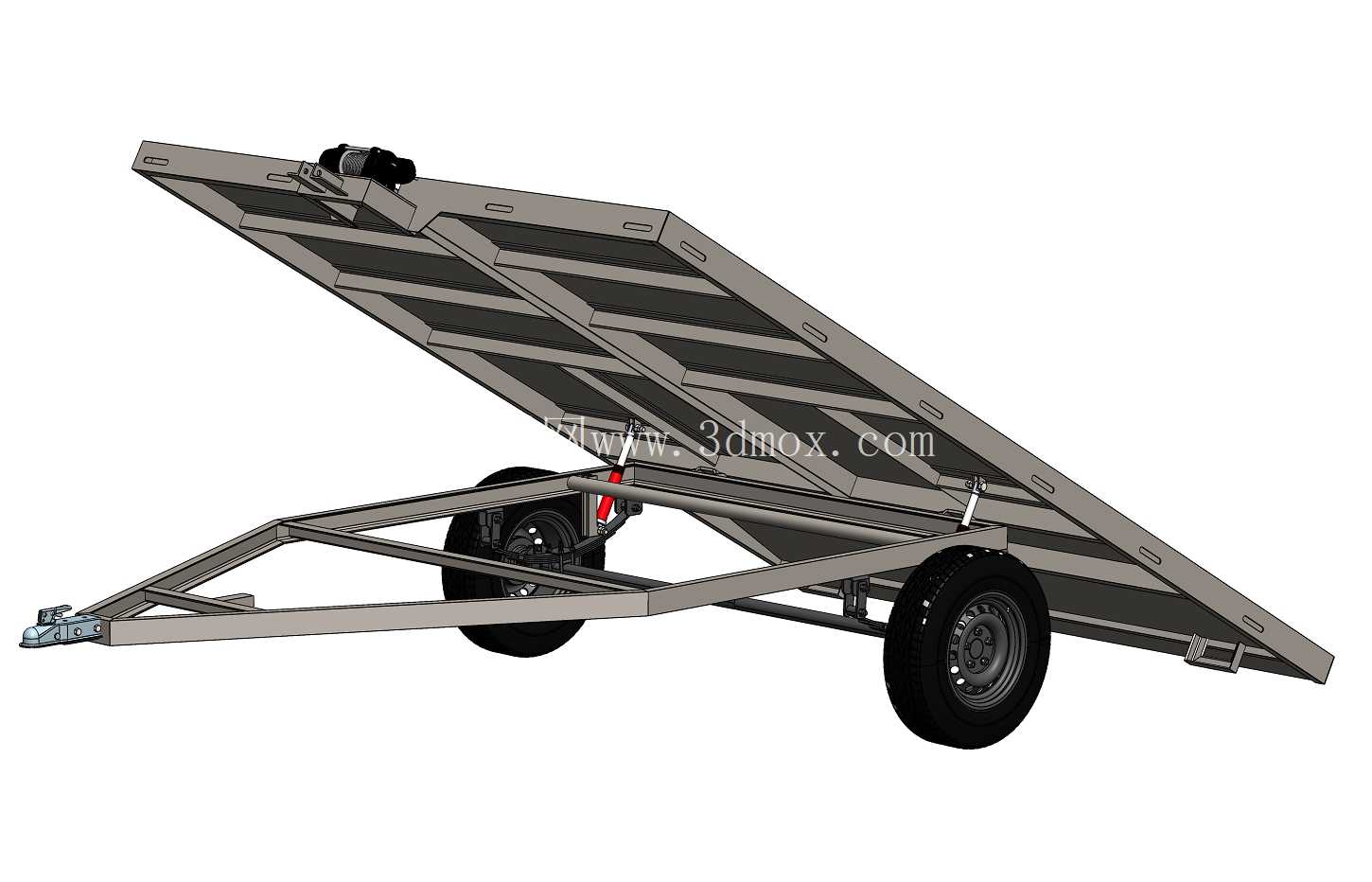

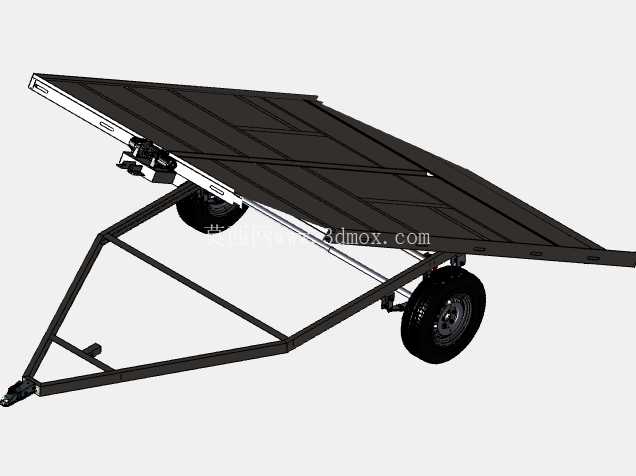

　　行走部分采用双轮单轴布局，轮胎选用重载型充气橡胶胎，轮轴安装位置经过载荷分配计算，空载时牵引端下压力控制在合理区间，重载时不会出现轴荷后移导致牵引头发飘的问题，轮轴与车架之间的连接采用板簧缓冲结构，能过滤非铺装路面的颠簸冲击，避免运输过程中物料洒落或者车架焊缝受交变载荷过早失效。核心的倾斜卸料功能采用双液压驱动系统，两个液压缸对称布置在车架两侧，相比单缸驱动的结构，双缸布局能让货台倾斜过程中受力更均匀，不会出现偏载导致的卡滞、货台变形问题，液压缸的上下铰接点位置经过运动仿真校核，货台最大倾斜角度能达到散料自然安息角以上，保证粉状、颗粒状或者小块状物料能完全靠自重滑卸货台，不需要额外人工清理残留。

　　货台台面采用型钢焊接的格栅式结构，台面边框设置有系留环安装位，运输整体式工件时可以通过绑带固定货物，避免运输过程中货物滑移，货台前端与车架的铰接轴采用通长设计，铰接部位配置自润滑衬套，减少长期翻转磨损带来的间隙过大问题，液压系统的动力单元布置在货台前端靠近铰接点的位置，既可以利用牵引车的电源驱动，也可以选装独立蓄电池组实现无外接动力卸料，液压管路沿车架主梁内侧布置，管路外侧设置防护槽，避免行驶过程中飞溅的碎石打坏管路，也防止装卸货时物料磕碰管路造成泄漏。从安装边界来看，整车宽度控制在常规道路通行的限值以内，长度适配轻型牵引车的转弯半径要求，货台处于水平状态时的整体高度满足常规厂区限高要求，倾斜卸料时的最大举升高度不会碰到常规厂区架空管线，不需要对作业场地做额外改造就能直接投入使用。设计阶段已经完成了FEA有限元分析，对额定载荷下的车架弯曲应力、货台翻转过程中的铰接点应力、液压缸安装座的局部应力都做了校核，应力集中部位都做了加强筋补强，焊缝位置按照重载焊接规范设计，避免长期使用出现疲劳开裂。

　　实际使用中，这款拖车既可以转运砂石、混凝土块这类工程散料，也可以转运工厂内的工装、重型零部件，卸料时只需要操作液压阀控制液压缸伸出，货台绕前端铰接轴缓慢倾斜，物料就会沿货台台面滑落到指定位置，整个卸料过程不需要额外人员配合，单人就能完成运输到卸料的全流程作业，相比固定平板拖车，能大幅降低装卸环节的人力成本，也减少了对叉车、装载机这类装卸设备的占用，尤其适合场地狭窄、配套设备不足的小型作业场景。轮距设计兼顾了行驶稳定性和狭窄场地的通过性，在厂区内部的狭窄通道、乡村非铺装小路都能顺利通行，牵引架上设置有驻车支撑腿，拖车与牵引车分离时可以放下支撑腿保持车身水平，不会出现前倾或者后翻的问题，尾灯、反光标识按照道路行驶要求布置，满足短距离道路通行的安全规范。
