2英寸方管螺栓固定式牵引连接座

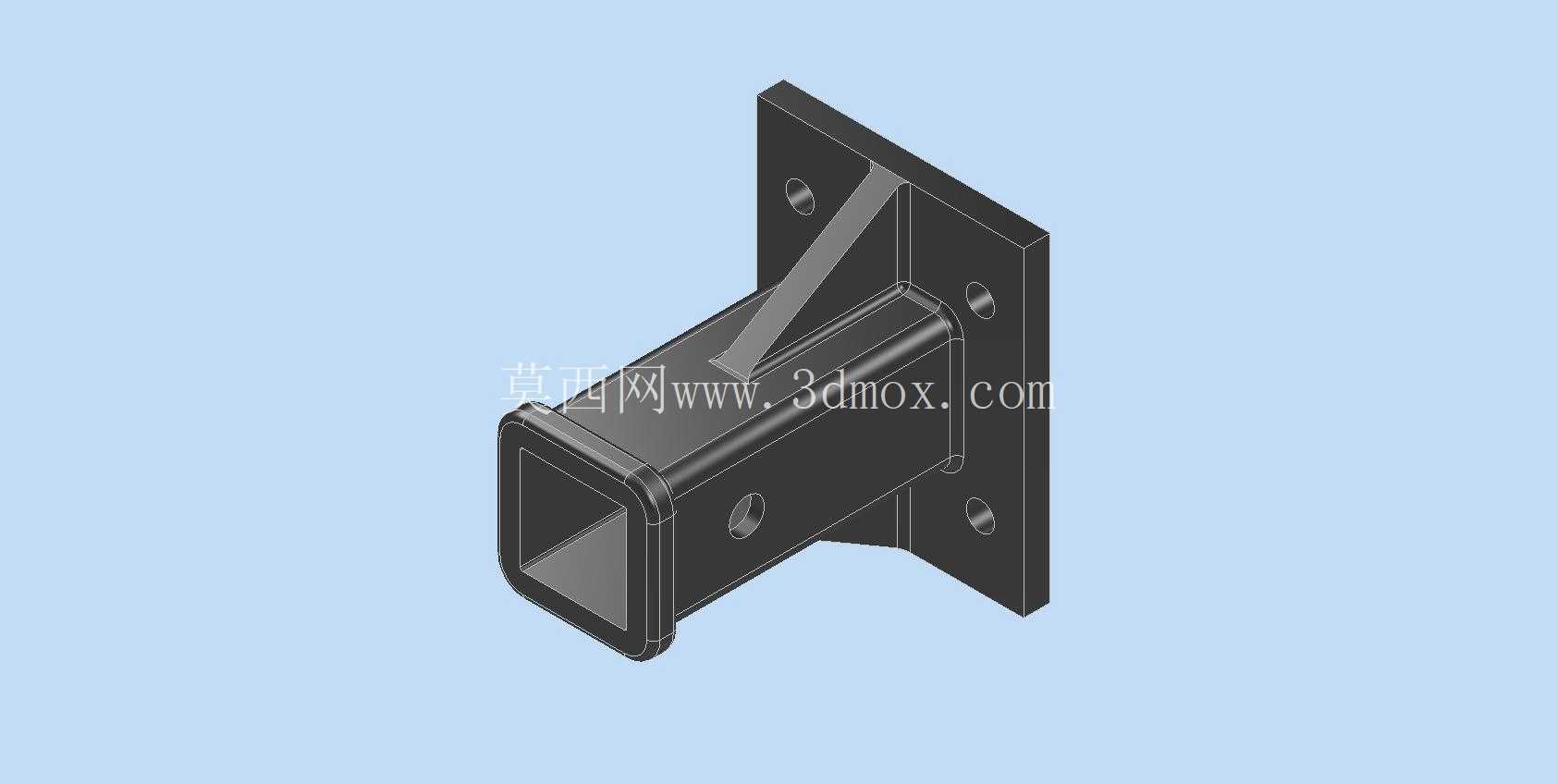

　　该结构件属于拖挂牵引系统的终端连接载体，主要适配户外拖挂装备、厂区周转拖车、小型农用机具与主车的快速挂接场景，日常作业中承担牵引载荷传递、挂接定位的核心作用，相比焊接式连接座，螺栓固定的形式可在安装基面出现形变、磨损后单独拆卸更换，无需对主车安装面做破坏性的焊补修复，大幅降低后期运维的工时成本。从结构设计逻辑来看，安装基板采用带三角加强筋的L型受力结构，基板上预留4个沉头螺栓过孔，可直接通过高强度螺栓锁紧在主车的车架端面或者后防撞梁安装位，安装时不需要额外做焊接工装定位，普通机修人员借助常规扭力扳手即可完成装配，安装孔的孔位公差按照IT12级控制，可适配市面多数同规格牵引安装基面的孔距要求，避免现场扩孔、重新打孔的额外工序。

　　主体连接段采用标准2英寸方管截面，方管端部做了外翻卷边强化处理，卷边结构一方面可以消除方管端口的锐边，避免挂接操作时划伤操作人员，另一方面可提升端口的抗挤压形变能力，在频繁插拔牵引插销的过程中，端口不会因为反复冲击出现卷边、变形，保证牵引插销的插拔顺畅度。方管侧壁预留的横向通孔为牵引插销的定位孔，孔位做了倒角去毛刺处理，插销穿过之后可通过R型销或者开口销锁定，避免拖挂行驶过程中插销脱出引发安全事故。基板与方管连接位置的三角加强筋，采用满焊焊接工艺与两个部件连为一体，筋板的厚度与基板厚度保持一致，可有效分散牵引过程中产生的弯矩载荷，避免方管与基板连接位置在重载牵引、颠簸路面冲击下出现焊缝开裂、结构形变的问题。

　　从安装边界尺寸来看，安装基板的轮廓尺寸可覆盖常规轻型拖挂的安装面要求，4个安装孔的中心距按照通用牵引座的安装规范设置，方管段的伸出长度控制在合理范围，既保证挂接操作时有足够的操作空间，又不会因为伸出过长导致离去角过小，影响车辆在非铺装路面、坡道行驶时的通过性。方管的内孔尺寸严格匹配2英寸标准牵引插杆的公差要求，内壁做了除锈喷塑处理，降低长期户外使用过程中的锈蚀概率，减少插杆插拔时的摩擦阻力。整个部件的受力路径经过反复校核，牵引载荷从方管段传递到加强筋，再均匀分散到整个安装基板的四个螺栓固定点，避免单个螺栓承受过大的剪切力，在额定牵引载荷范围内，结构的安全系数可达到3倍以上，满足轻型拖挂场景的使用要求。

　　日常使用过程中，该连接座不需要额外的润滑维护，仅需要定期检查螺栓的锁紧力矩、焊缝是否出现裂纹即可，相比传统的焊接式牵引座，这种螺栓固定的结构可适配不同的安装基面，用户可根据自身的主车结构选择合适的安装位置，不需要对原车结构做大幅度的改装，在户外露营拖挂、厂区物料周转拖运、小型农机具挂接等场景下都有广泛的适用性。设计过程中充分考虑了实际使用中的各类工况，比如急加速、急制动时的瞬时冲击载荷，颠簸路面的交变载荷，以及长期暴露在户外的防腐蚀需求，所有外露表面都做了喷塑处理，可抵御日常雨水、泥沙的侵蚀，延长部件的使用寿命。结构上没有多余的冗余设计，每个结构特征都对应实际的功能需求，没有为了外观增加不必要的装饰结构，完全从实用、可靠、易维护的工程角度出发完成整体设计。
