高精度手动钢丝锯结构三维建模

这款手动钢丝锯属于精细加工类手持切削工具，在珠宝首饰加工、木工榫卯修型、薄金属板材异形裁切、塑料样板开料等场景中应用广泛，尤其适合加工曲率半径小、轮廓复杂的窄缝与异形内孔，是打样车间、手工工坊、模型制作工位的常备工具。

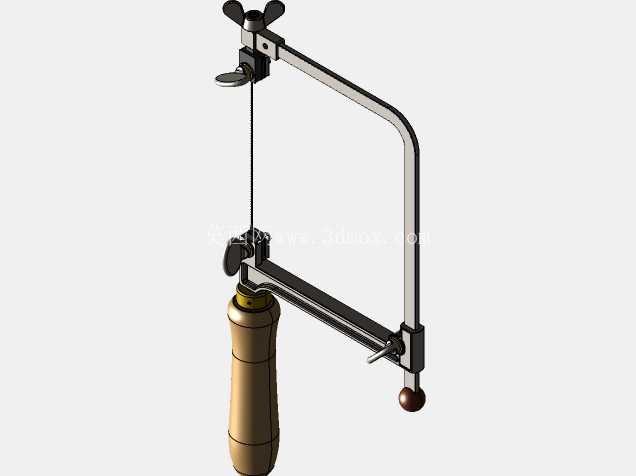

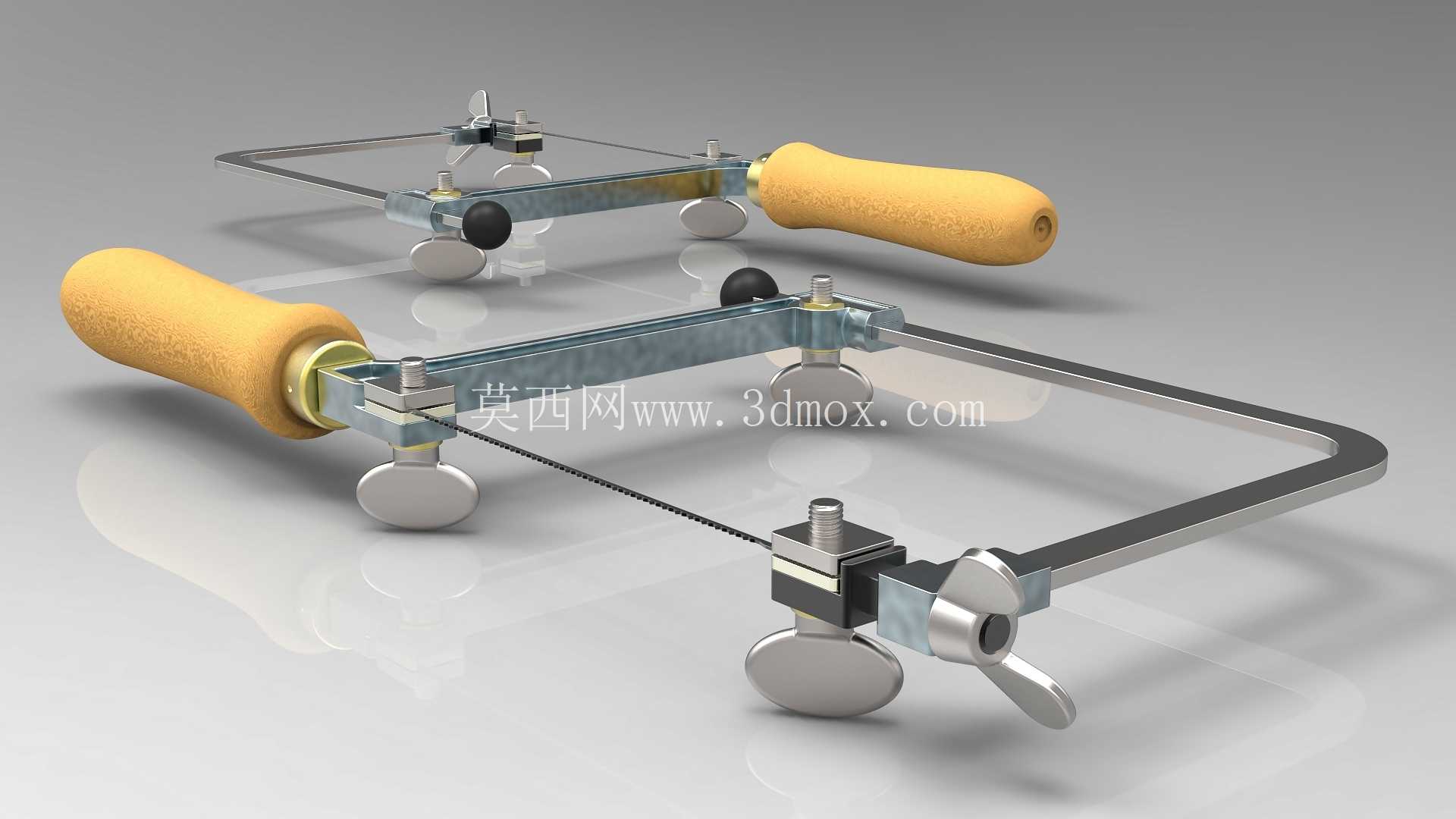

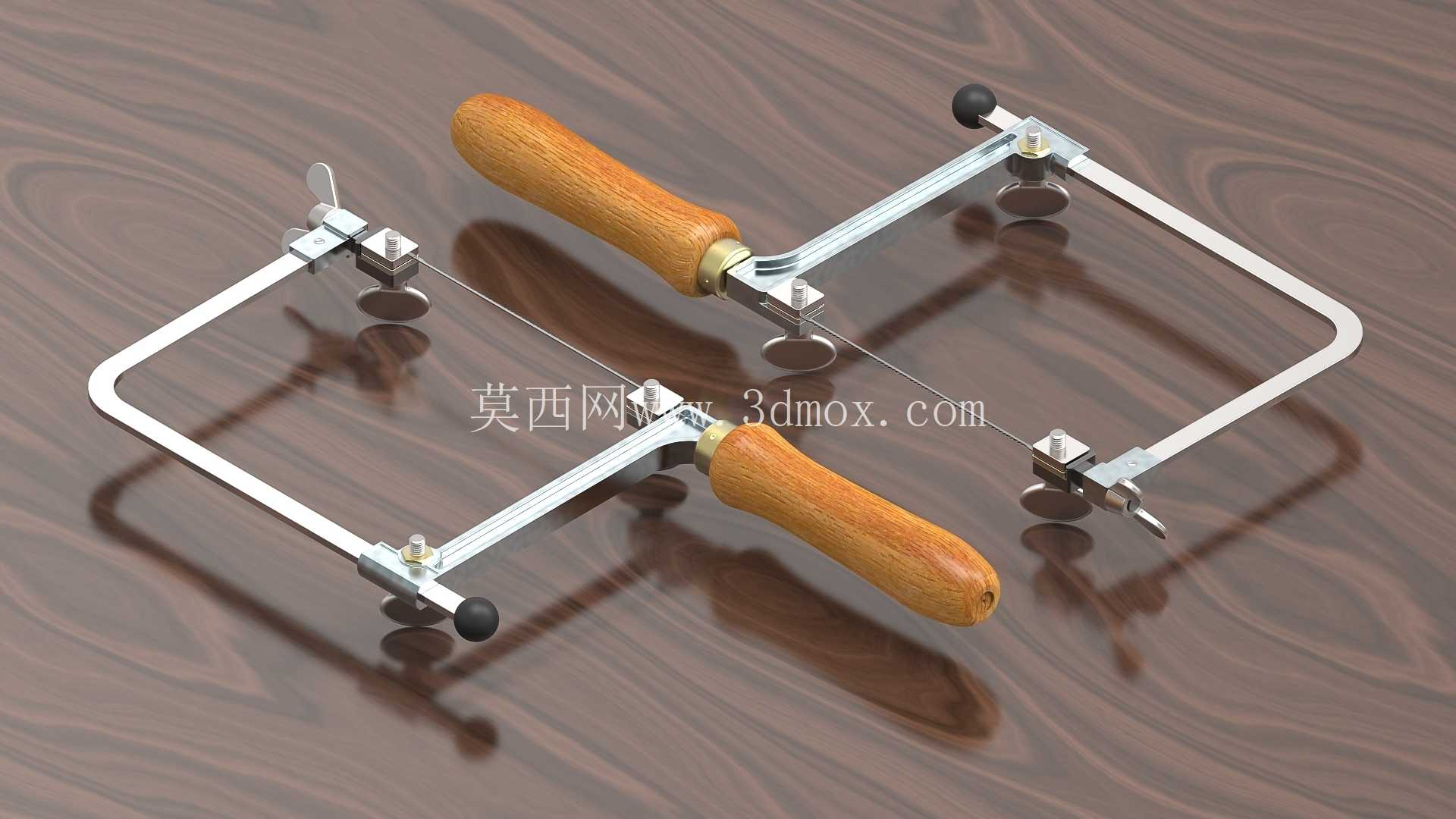

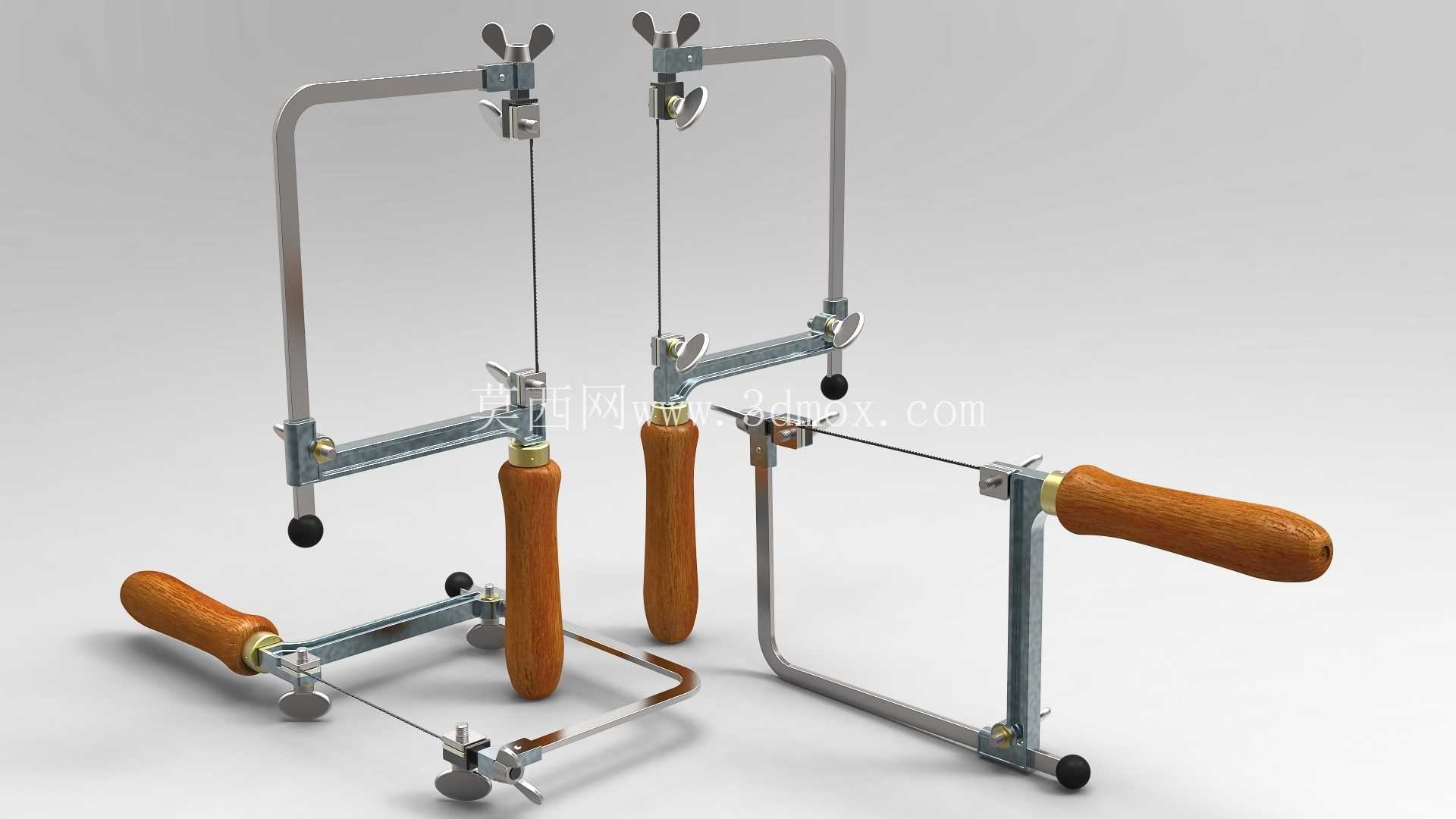

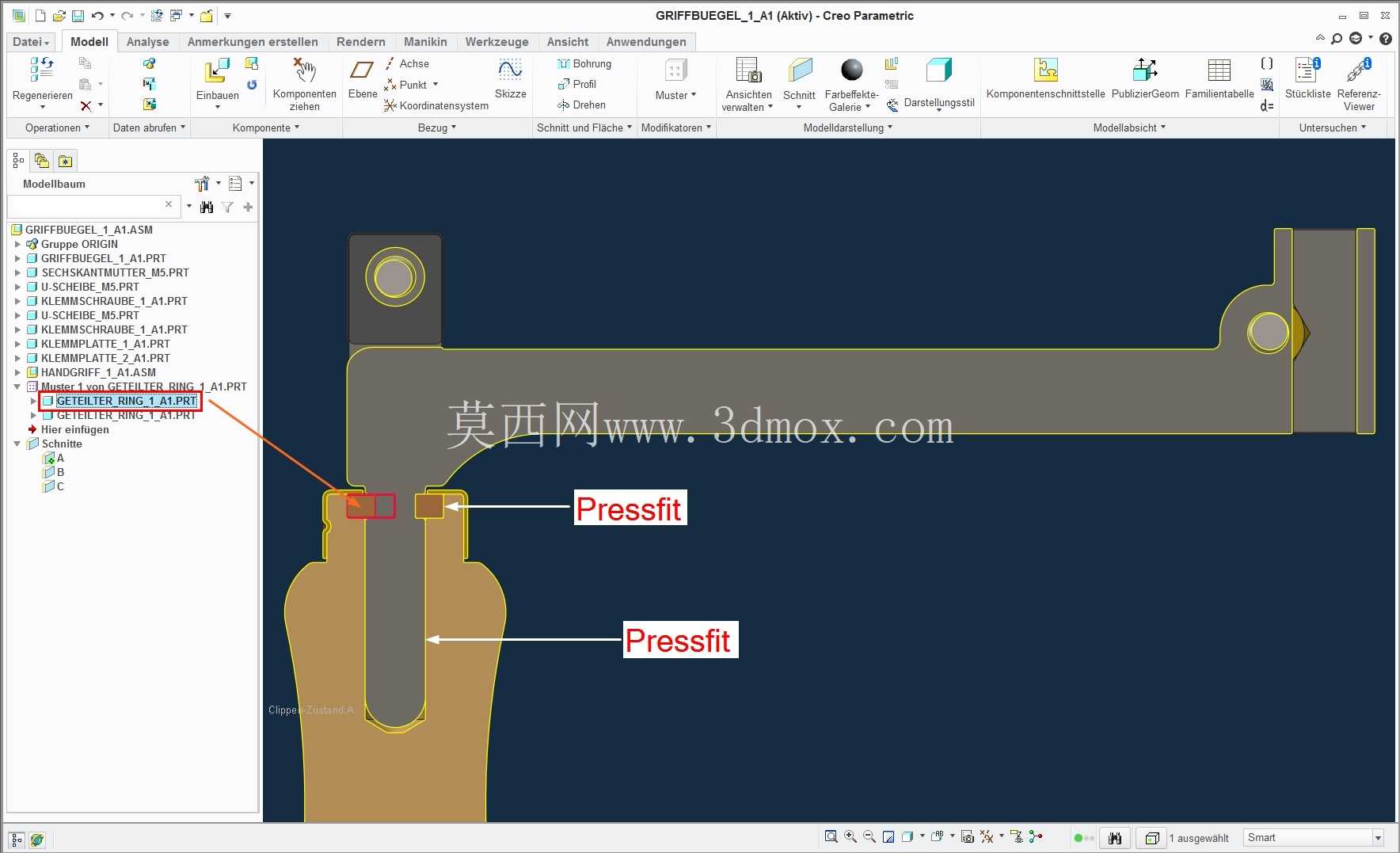

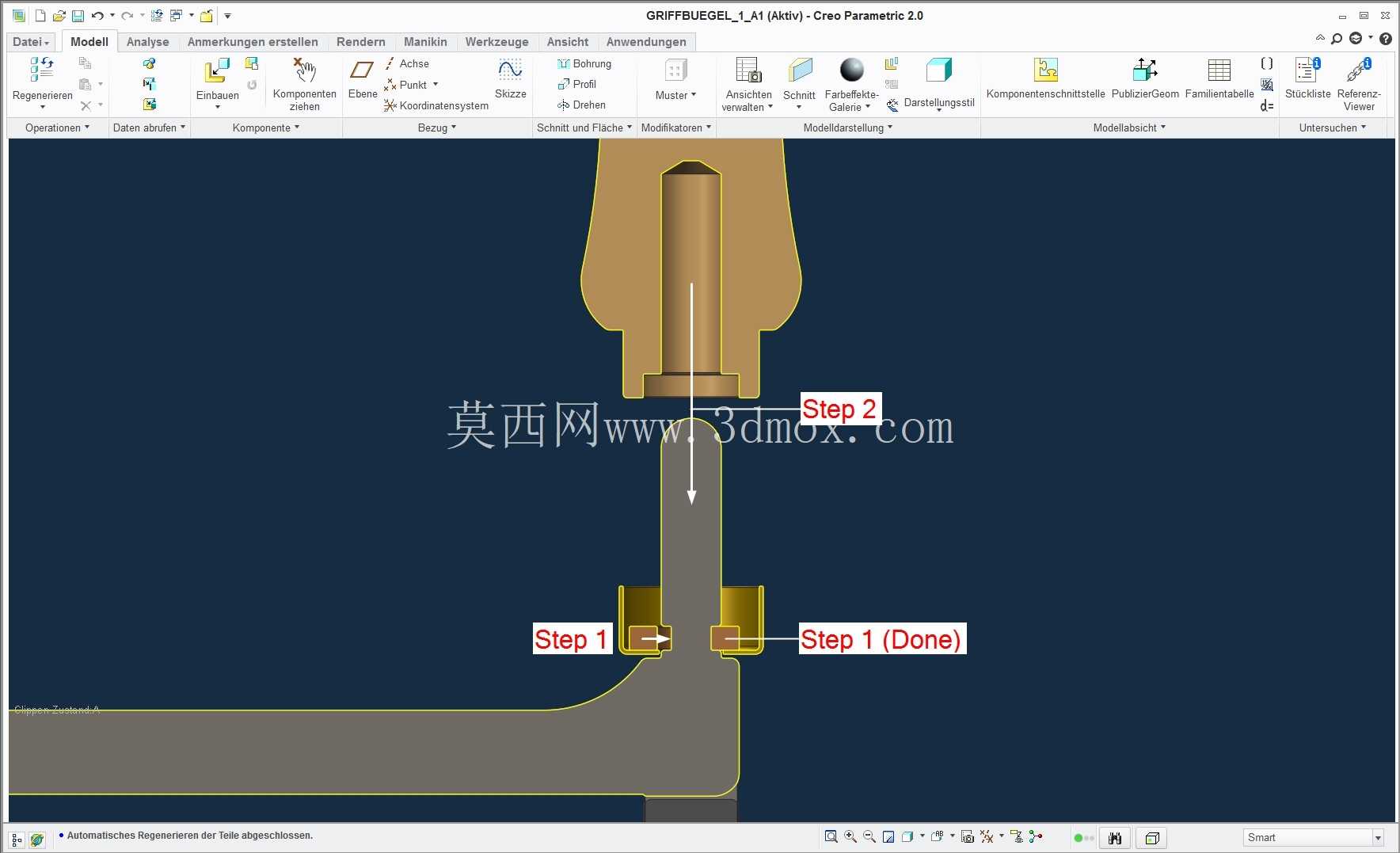

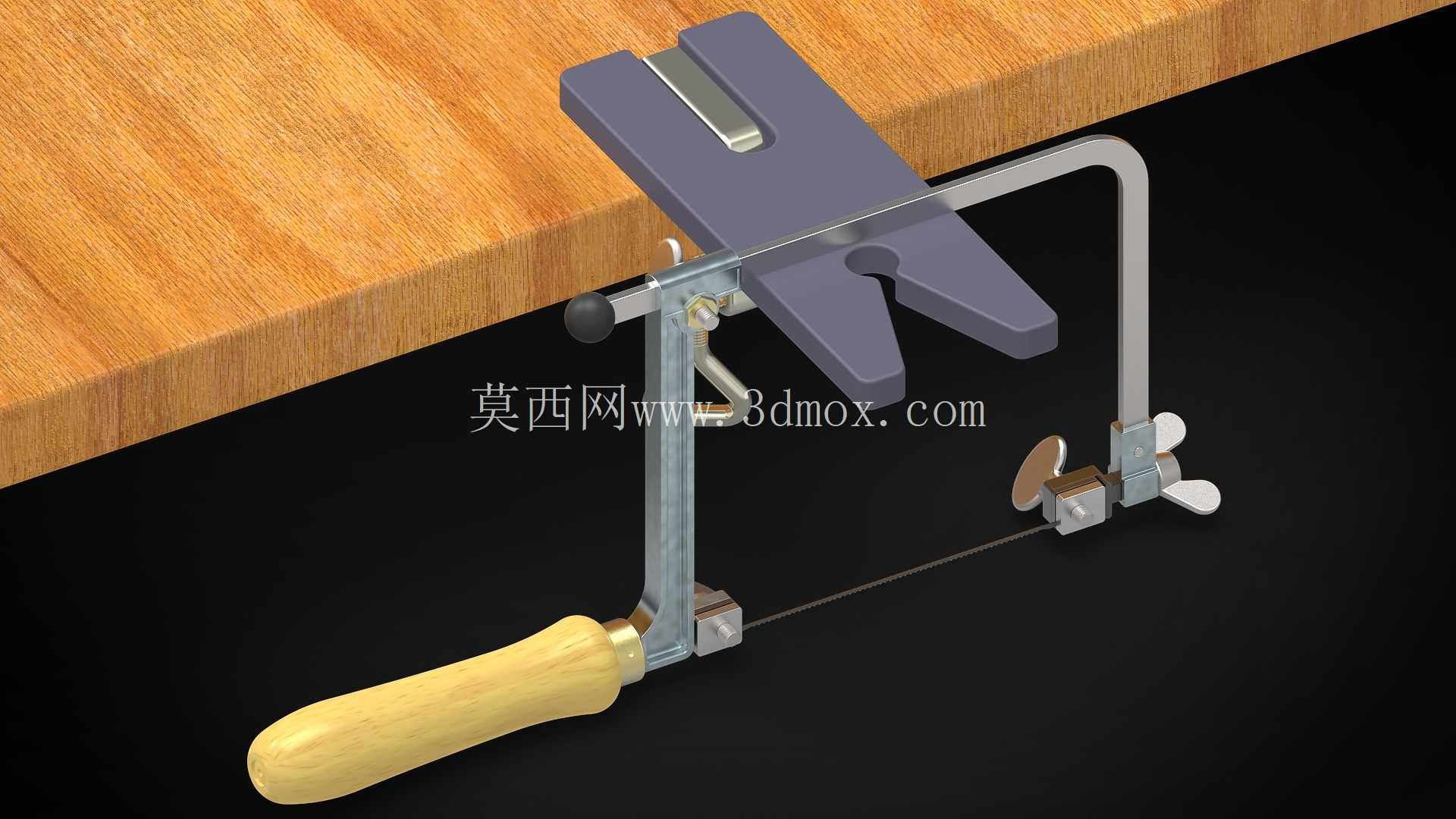

从结构设计来看，整体采用弓形框架布局，握持端为实木成型手柄，曲面贴合手掌自然握持弧度，长时间施力操作不易产生硌手疲劳，手柄与金属弓架的衔接处做了轴肩定位结构，保证装配后无径向晃动，传递锯切力时不会出现松旷偏移。弓架主体采用冷弯成型的弹性钢条制作，自身具备合适的刚性与回弹力，既可以在张紧锯条时提供足够的预紧力支撑，避免锯切过程中锯条松脱跑偏，又不会因为刚度过高导致轻微磕碰就出现永久变形。

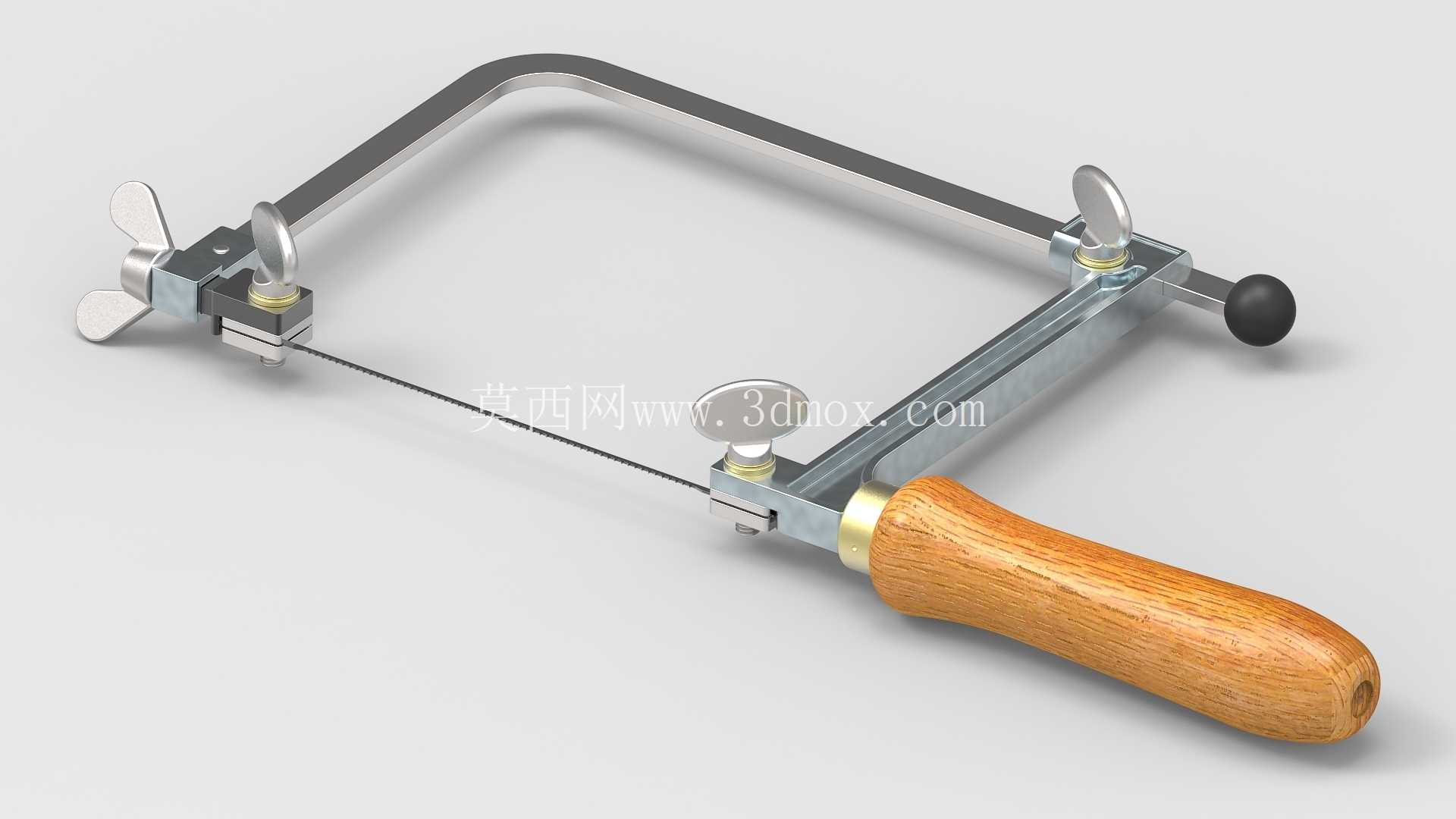

锯条张紧结构采用前后两组蝶形螺母配合夹头的设计，前端夹头位置可沿弓架的导槽滑动，通过旋转蝶形螺母调整前后夹头的间距，就能实现锯条的快速装拆与张紧度调节，操作人员无需额外工具即可完成锯条更换，张紧力可根据加工材质的硬度灵活调整：裁切硬木、薄铝板等硬质材料时适当提高张紧力，避免锯条受力弯折崩断；裁切软塑料、蜡模等软质材料时适当降低张紧力，减少锯条疲劳断裂概率。弓架末端的球形尾顶可在加工深腔轮廓时抵靠在操作人员掌心，方便施加稳定的轴向进给力，控制锯切走向的精度。

锯条采用细齿直齿设计，齿距经过匹配优化，裁切过程中排屑顺畅，不会出现切屑卡滞在齿缝中导致锯面起毛的问题，直齿结构相比斜齿设计，在走弧线时更容易控制转向精度，不会因为齿向受力不均出现走线偏移。建模过程中对锯条的张紧变形量做了模拟验证，当张紧力达到日常使用的标准值时，锯条的直线度偏差控制在合理范围内，保证锯切面的垂直度满足精细加工要求。

从安装边界与尺寸适配来看，这款钢丝锯的整体弓架深度决定了可加工工件的最大边缘距离，能够满足常规尺寸首饰、小型木构件、模型零件的加工需求，手柄外径适配成年人手掌握持尺寸，整体重量控制在单手可长时间操作的区间，不会因为过重导致操作精度下降。夹头的装夹槽尺寸适配市售常规规格的通用钢丝锯条，无需定制专用配件，后期耗材替换成本低，夹头的夹紧面做了防滑滚纹处理，锯条装夹后不会因为往复锯切的拉力出现滑移脱落。

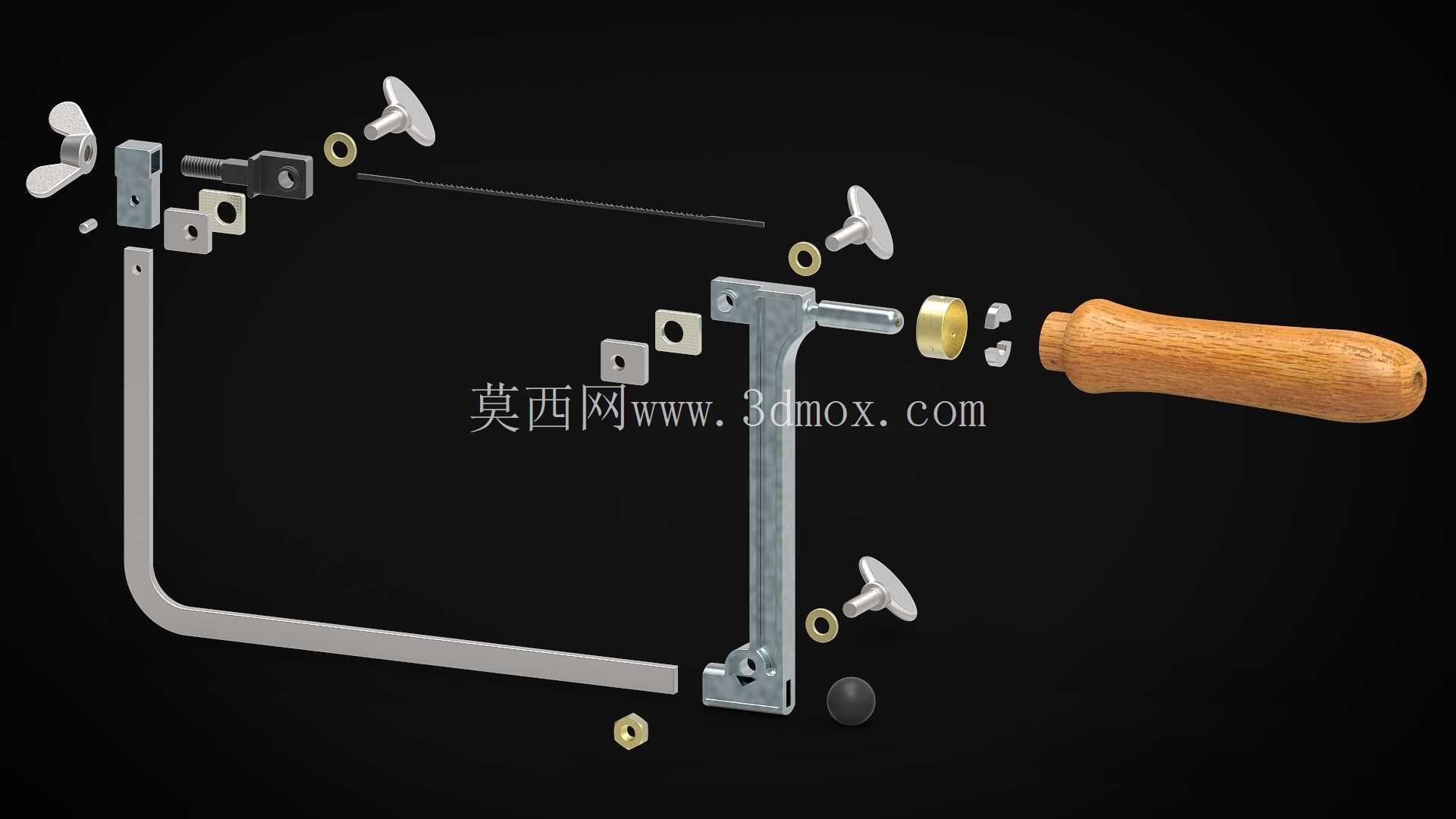

在实际建模还原过程中，对各部件的装配公差做了合理匹配，金属部件之间的转动配合间隙控制在实用范围内，既保证蝶形螺母旋转顺畅无卡滞，又不会出现间隙过大导致的装配松动。手柄的曲面造型完全按照人体工学握持姿态构建，表面的木质纹理做了贴合实际的还原，金属部件的边缘都做了倒角去毛刺处理，符合手动工具的安全设计要求，不会在操作过程中划伤操作人员手部。弓架的弯曲弧度经过力学优化，在保证足够锯切工作空间的前提下，尽可能缩小了整体外形尺寸，方便在工具箱中收纳携带，适合外出上门维修、现场打样等移动作业场景使用。
