铁路货运油罐罐车精细三维设计作品

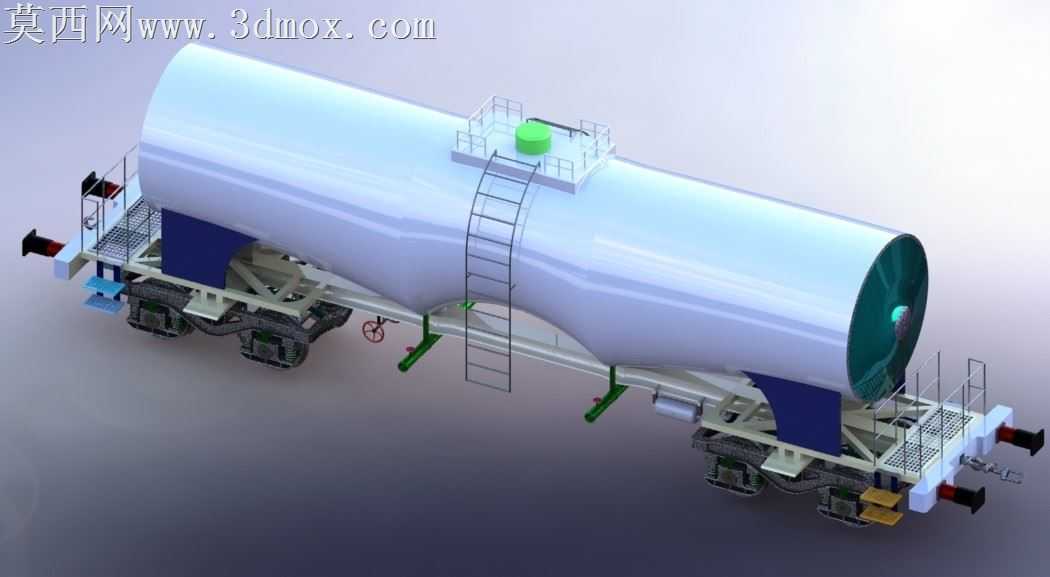

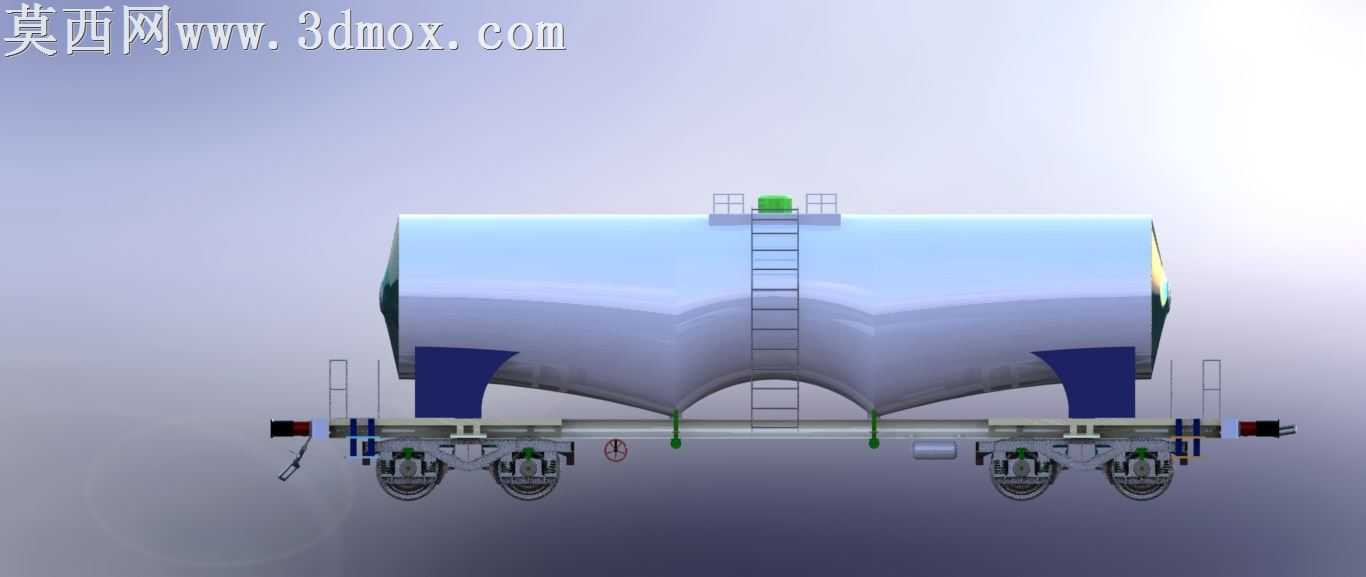

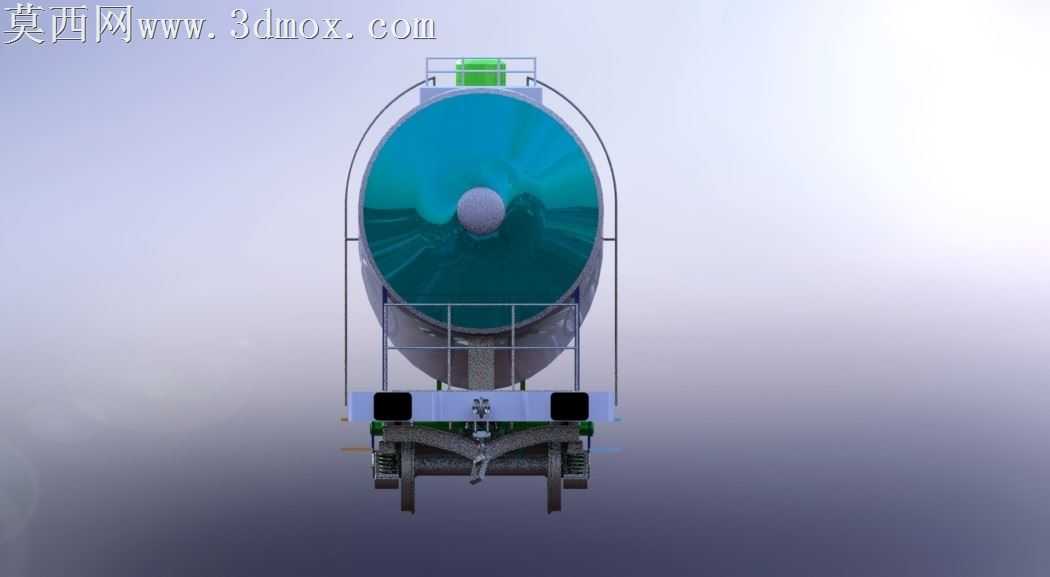

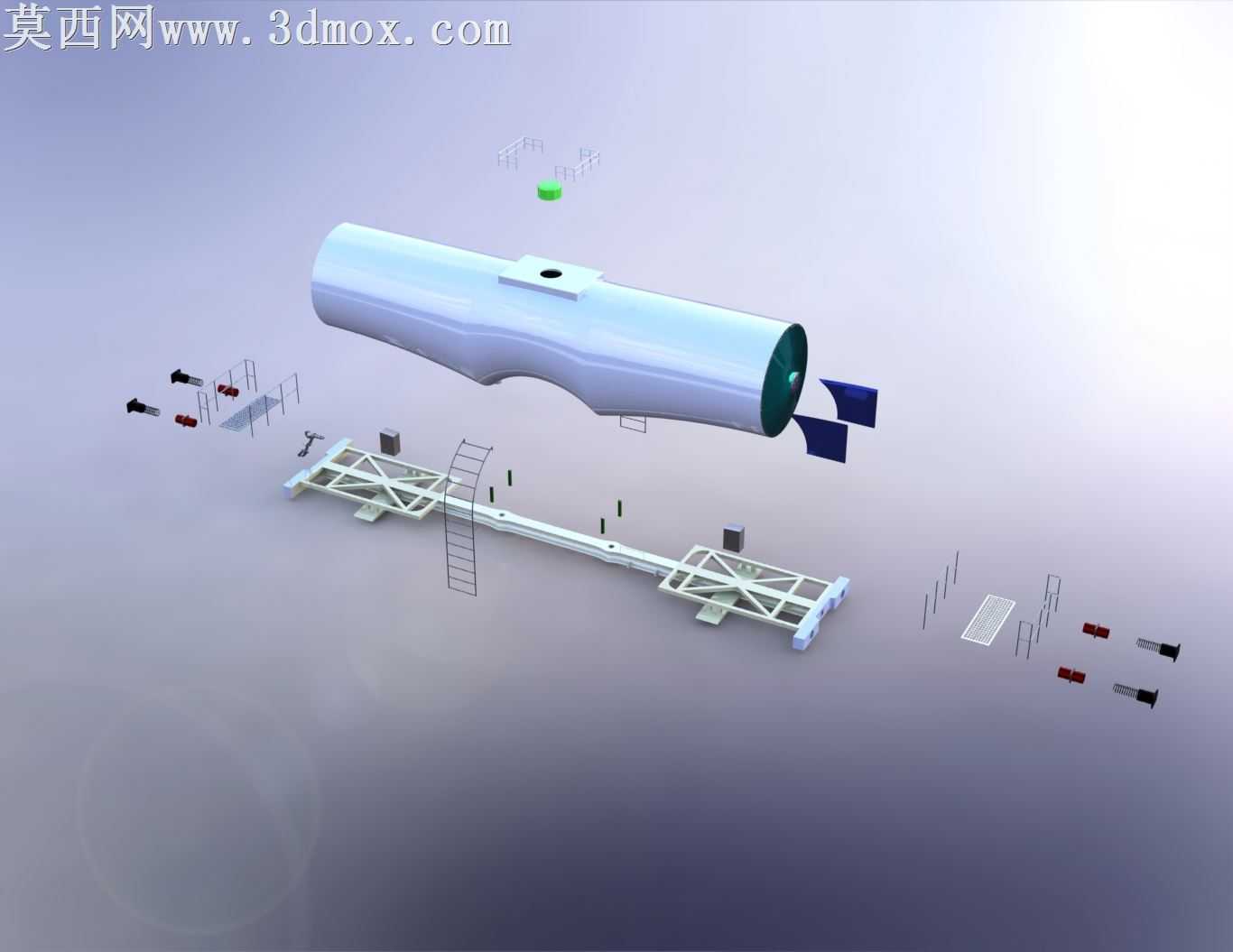

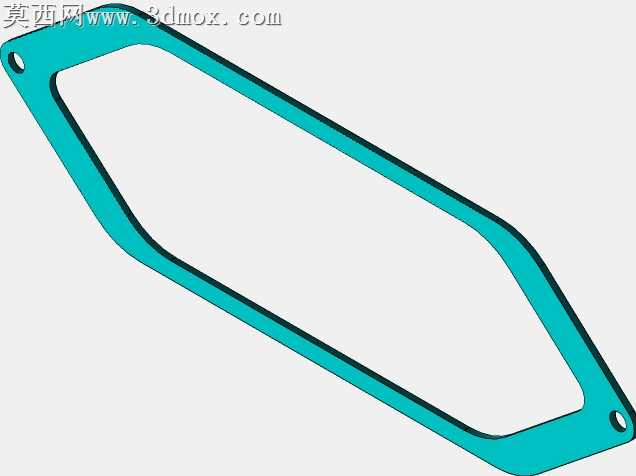

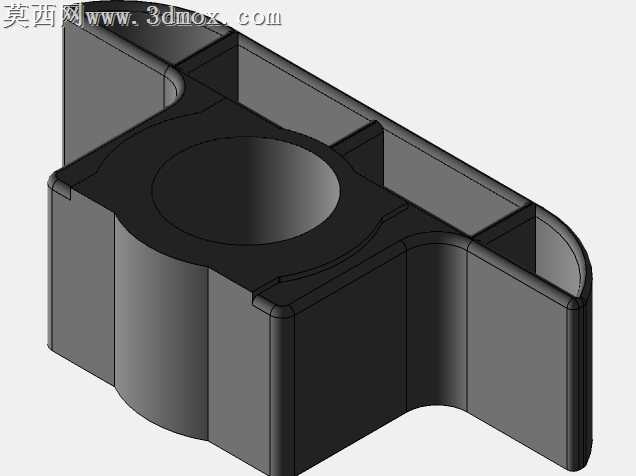

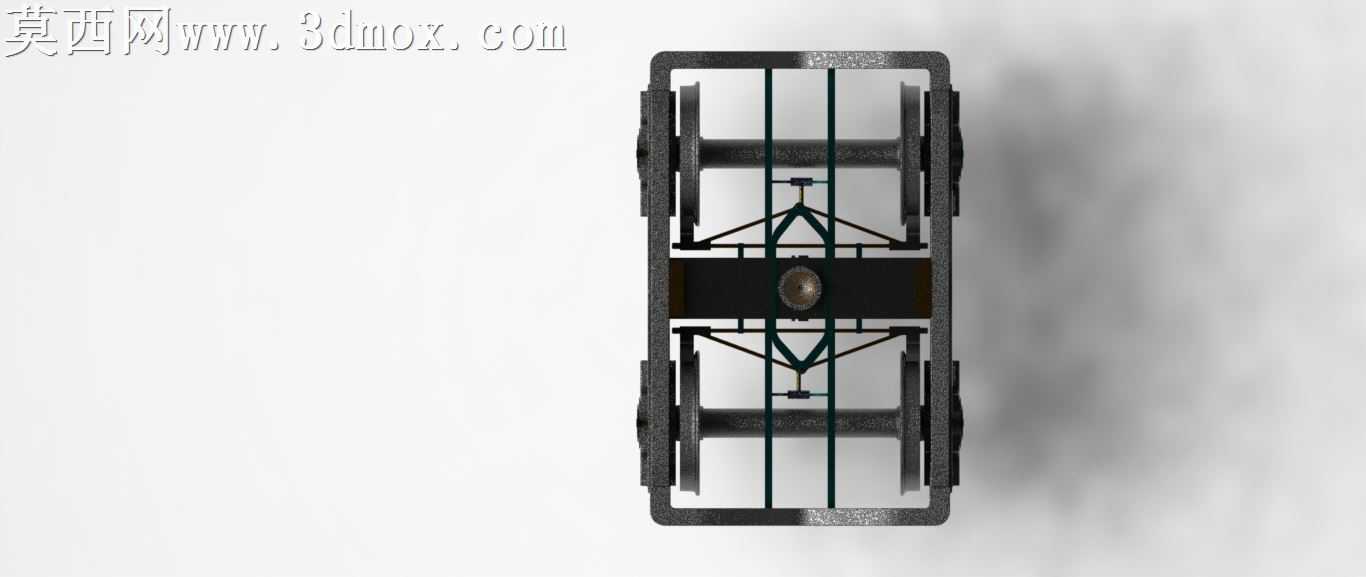

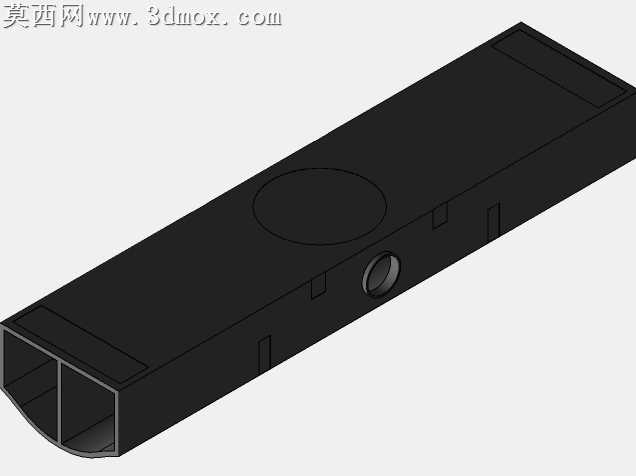

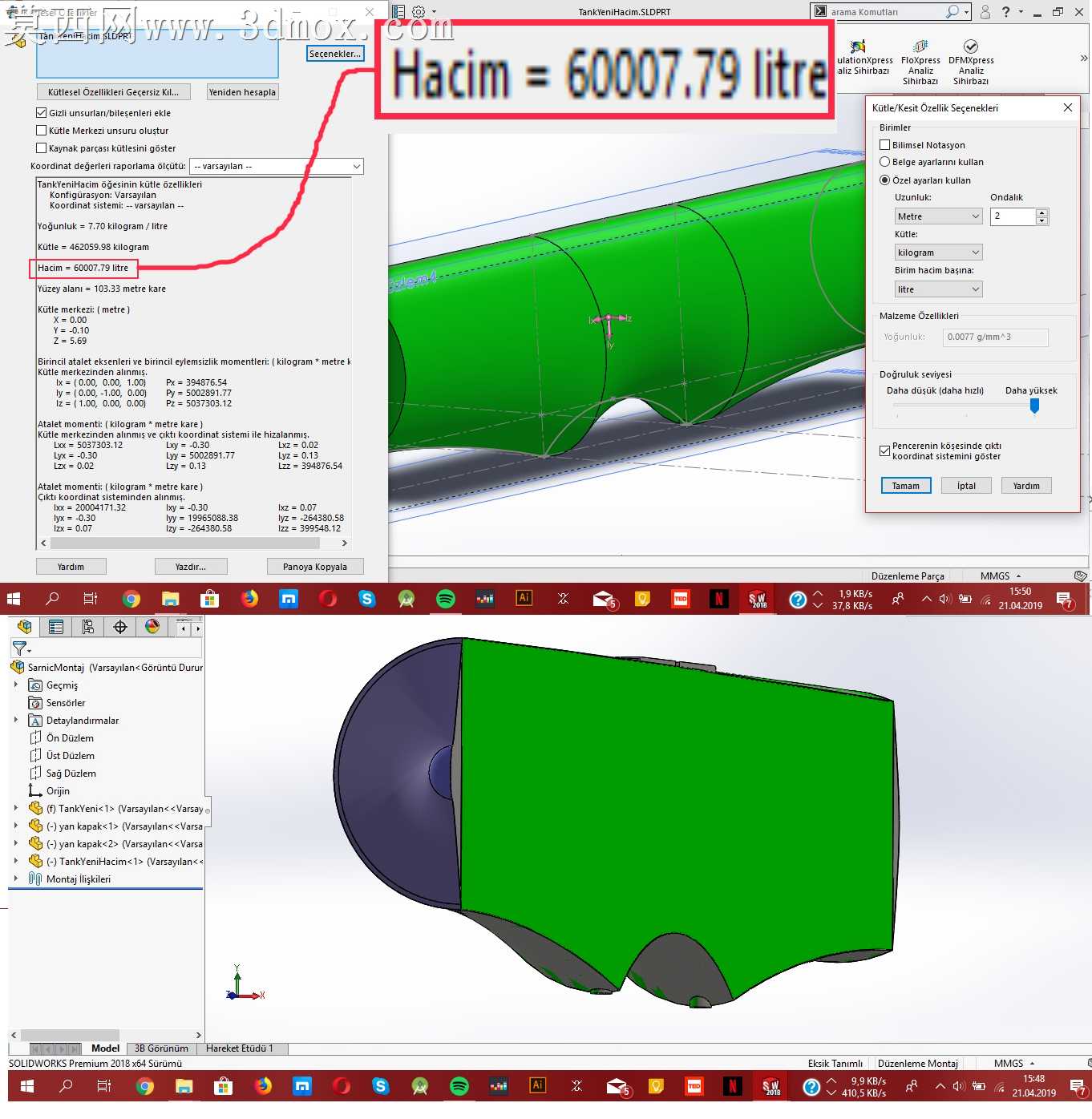

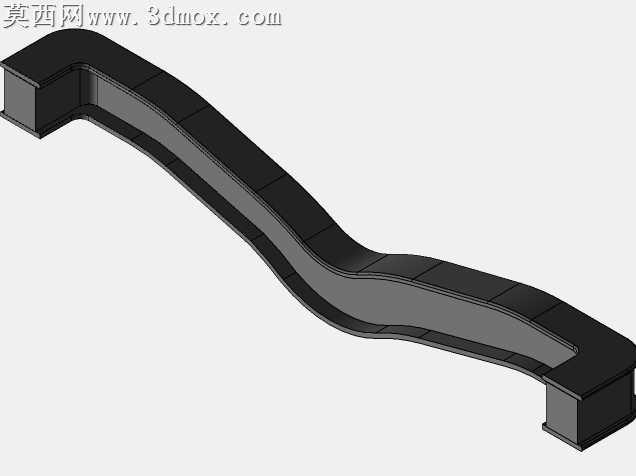

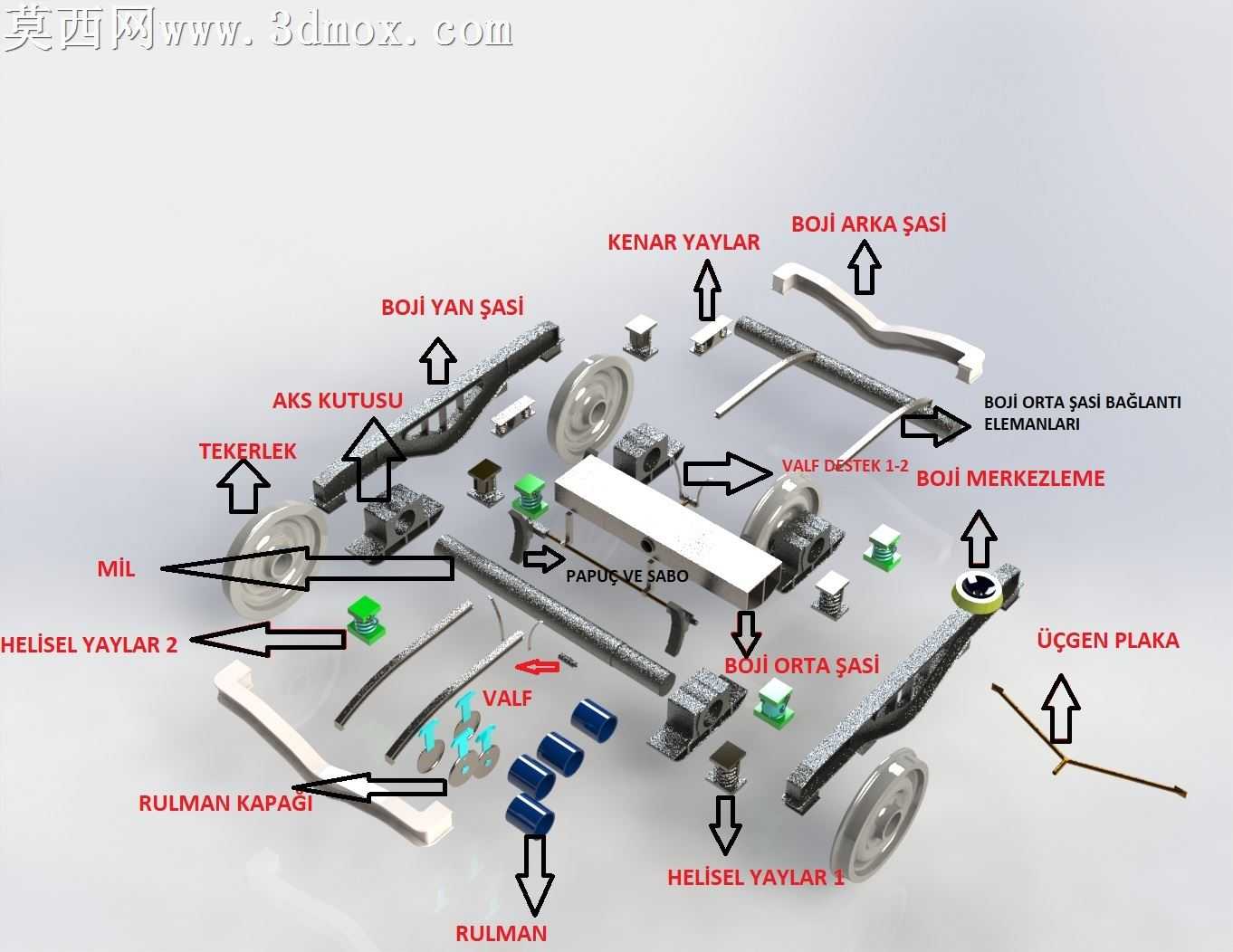

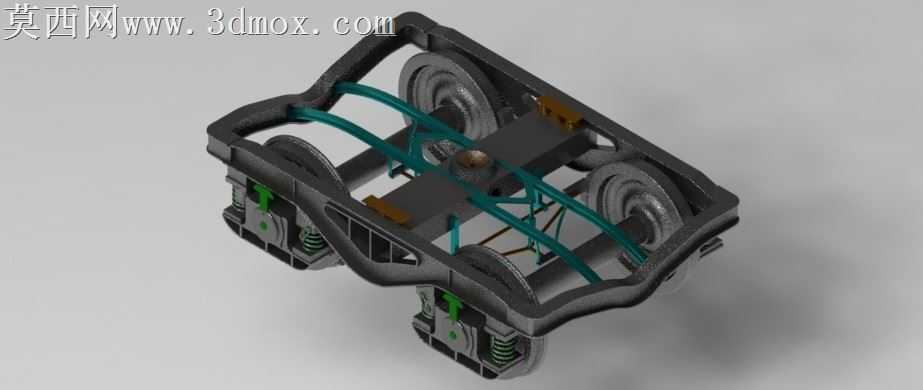

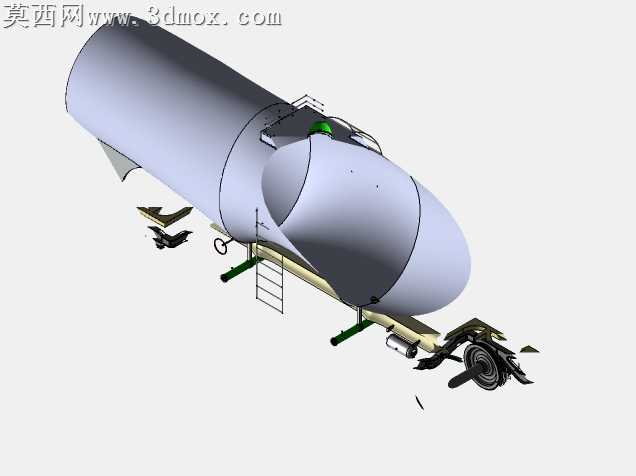

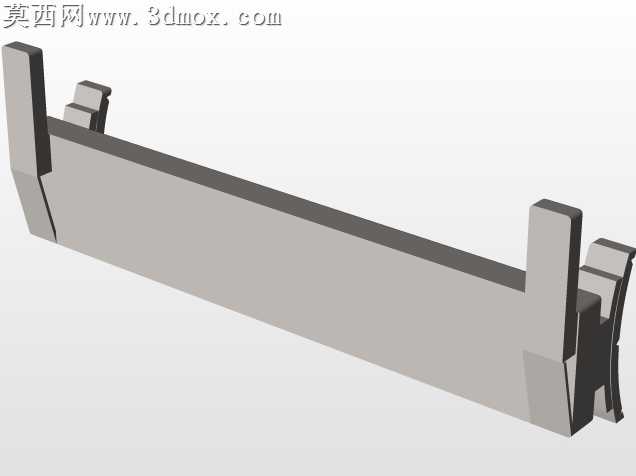

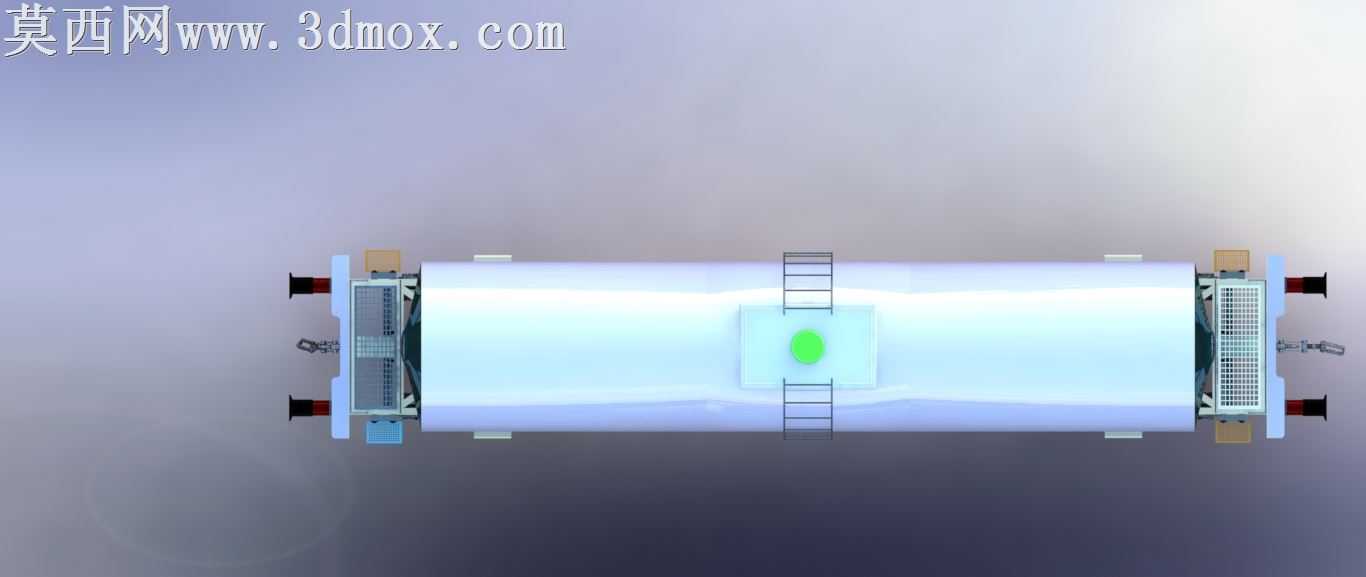

本作品为铁路货运油罐罐车的完整三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循铁路货运车辆的实际结构比例，对罐车的各个组成部分进行了精细化还原。建模阶段首先完成主承载罐体的曲面构建，针对罐体中部下凹的变径结构采用多段曲面放样、曲率连续衔接的方式处理，保证罐体曲面顺滑无折痕，还原真实罐车为适配转向架安装、降低整车重心所做的结构设计。走行部部分完整复刻了铁路货车转向架的细节结构，包含轮对、轴箱、弹簧减震组件、侧架、承载鞍等全部零部件，各部件间的装配关系完全符合实际机械连接逻辑，可清晰展示转向架的减震、承载功能结构。罐体顶部设置了带安全护栏的操作平台，搭配直爬梯连接罐体下部走台，爬梯的踏步、护栏的横杆竖杆均做了等距阵列建模，平台上的人孔、呼吸阀组件也做了独立建模还原，细节完整度高。罐体两端设置了端部作业走台与车钩缓冲装置，车钩、缓冲器、端部扶手、脚踏板均按照实际铁路罐车的结构布局完成装配，底部的制动管路、卸油阀组件、支撑鞍座也逐一还原，支撑鞍座与罐体、转向架的连接位置做了贴合约束，保证整体装配无干涉。渲染阶段采用了写实材质方案，罐体主体赋予淡蓝色金属漆面材质，调整材质粗糙度模拟工业漆面的微哑光质感，转向架、走台、爬梯等金属结构件赋予深灰铸铁材质，添加轻微磨损质感提升真实度，车钩、制动部件做了分色处理，区分金属加工面与涂漆面的视觉差异。场景布光采用多光源组合方案，主光源从侧上方投射打出罐体的主体明暗关系，辅助补光消除底部结构的死黑区域，添加环境反射模拟工业车间的环境氛围，最终渲染效果可清晰展示罐车的整体外观与各部分结构细节，完整呈现铁路油罐车的结构特征与设计逻辑，可用于结构展示、教学演示、方案参考等场景。
