适配40mm轴径的夹紧式开槽联轴器结构

项目分类:通用五金配件 发布时间:2026-05-21 ID:1152788
  • 适配40mm轴径的夹紧式开槽联轴器结构
  • 适配40mm轴径的夹紧式开槽联轴器结构
  • 适配40mm轴径的夹紧式开槽联轴器结构

在中小功率传动系统的布局里,这类适配40mm轴径的夹紧式联轴器,往往承担着两根同轴线排布轴段的扭矩传递任务,常见于输送线驱动端、小型机床进给轴、包装设备辊组传动这类对同轴度公差有一定包容度的场景。和传统键连接刚性联轴器不同,这款结构采用了轴向开槽的夹紧设计,不需要在轴端额外加工过长的键槽配合段,安装时只需要将两侧轴端分别插入联轴器两端的内孔,拧紧开槽位置的锁紧螺栓,就能依靠抱紧力实现轴与联轴器的无间隙固定,对于现场装配调整来说,能省去不少配磨键侧、调整轴段轴向位置的工时。

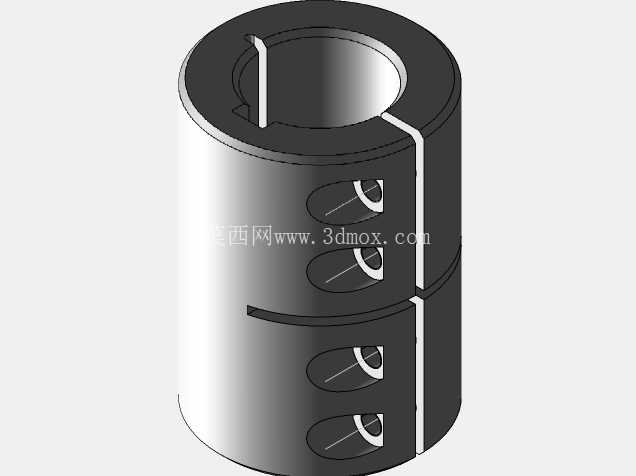

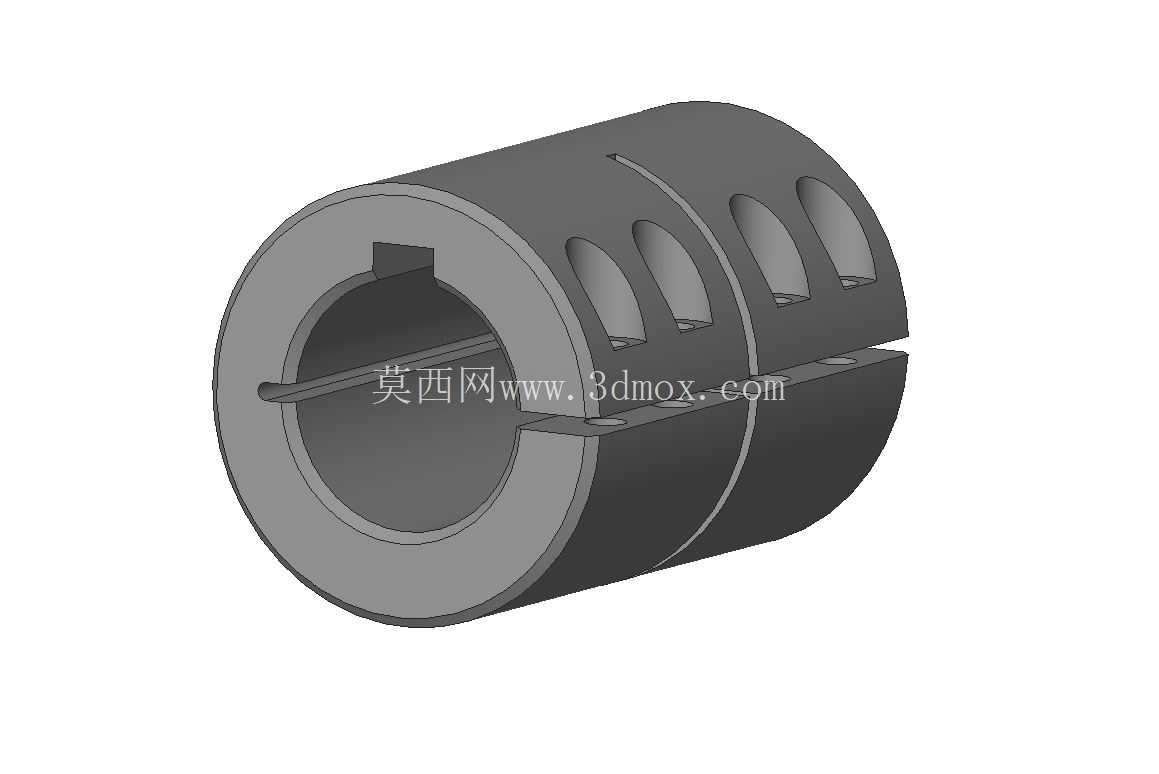

从结构细节来看,联轴器主体为一体式圆柱结构,两端内孔均加工有标准键槽,适配带平键的40mm直径输出轴与从动轴,键槽的尺寸公差按照普通传动级配合选取,既能保证扭矩传递时键侧受力均匀,也不会因为配合过紧导致装配时出现卡滞。轴向开设的通槽将两端的夹紧段分割为可弹性形变的结构,当锁紧螺栓施加预紧力时,夹紧段会产生微小的径向收缩,抱紧穿入内孔的轴表面,这种抱紧力配合平键的剪切受力,能大幅降低传动过程中键槽松动、轴与联轴器相对打滑的概率,尤其适合正反转切换频繁、启动扭矩存在小幅波动的传动工况。

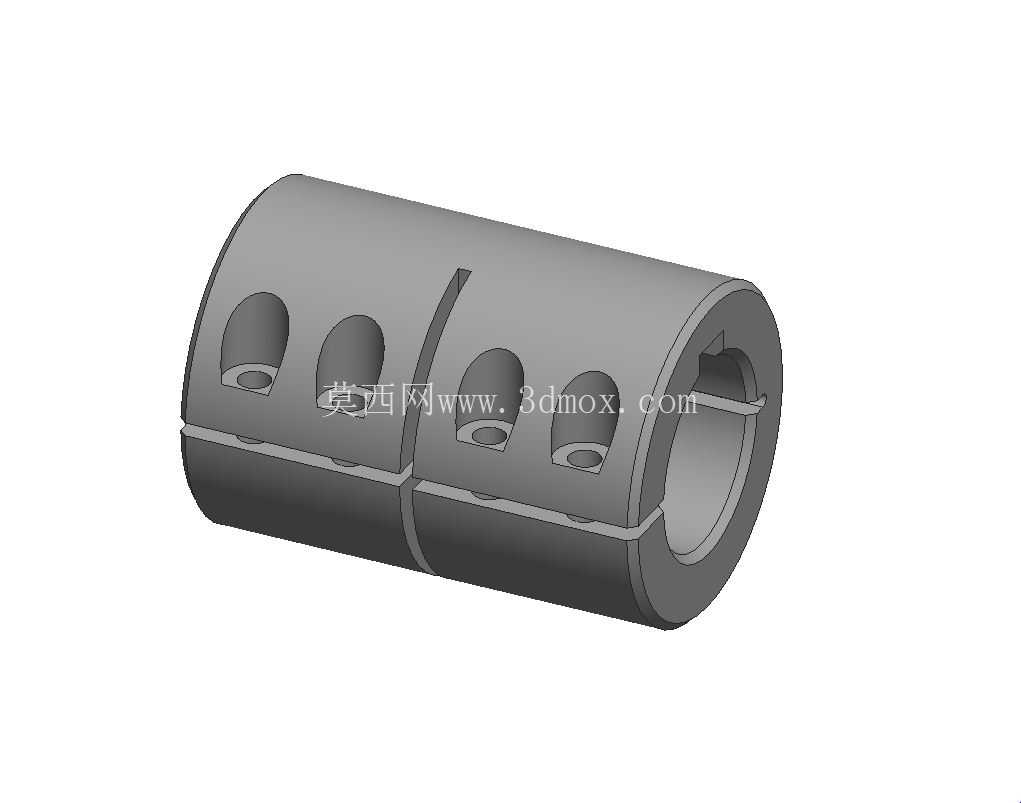

联轴器外圆柱面均匀排布的多组长圆形镂空槽,并不是单纯为了减重设计,这类槽结构可以在联轴器传递扭矩的过程中,提供微小的角向与径向形变补偿量,当两根连接轴存在少量的同轴度偏差、或者设备运行中出现轴段挠曲变形时,镂空位置的弹性形变可以吸收偏差带来的附加载荷,避免轴承端承受额外的径向力,延长支撑轴承与轴段的使用寿命。和金属膜片联轴器、梅花弹性联轴器相比,这种一体式开槽夹紧联轴器没有额外的弹性元件、紧固件拼接结构,整体刚性更好,能传递的扭矩范围更大,同时不存在弹性元件老化、拼接螺栓松动断裂的隐患,适合在常温、无强腐蚀的工业车间环境中长期运行。

在安装边界的设计考量上,这款联轴器的外径尺寸控制在合理范围内,不会占用过多的径向安装空间,两端内孔的插入深度经过匹配计算,保证40mm轴段插入后有足够的抱紧接触面积,不会出现轴端悬臂过长导致的受力弯折问题。轴向开槽的位置避开了键槽的受力区域,不会因为开槽导致键槽位置的结构强度下降,锁紧螺栓的安装位置设计在联轴器的侧面,安装时不需要拆解周边的防护结构,使用普通内六角扳手就能完成锁紧操作,后期维护拆卸也十分方便。

在实际选型应用中,这类联轴器需要匹配所传递轴的额定扭矩来确认锁紧螺栓的预紧力矩,避免预紧力不足导致抱紧力不够,或是预紧力过大导致夹紧段出现塑性形变。内孔与轴的配合公差选取过渡配合区间即可,过大的间隙会导致抱紧时轴与内孔出现接触不均,过小的过盈量则会导致装配时难以插入,需要现场修磨。对于传动精度要求较高的场合,还可以在安装完成后打表检测联轴器的径向跳动,通过微调螺栓预紧力的方式将跳动值控制在允许范围内,保证高速运转时不会出现过大的振动。和传统的凸缘联轴器相比,这种开槽夹紧结构不需要在轴端加工螺纹孔实现轴向固定,也不需要额外的锁紧挡圈,整体装配结构更简洁,轴向占用尺寸更短,适合安装空间紧凑的传动布局。
