1/4英寸手动螺母起子结构设计

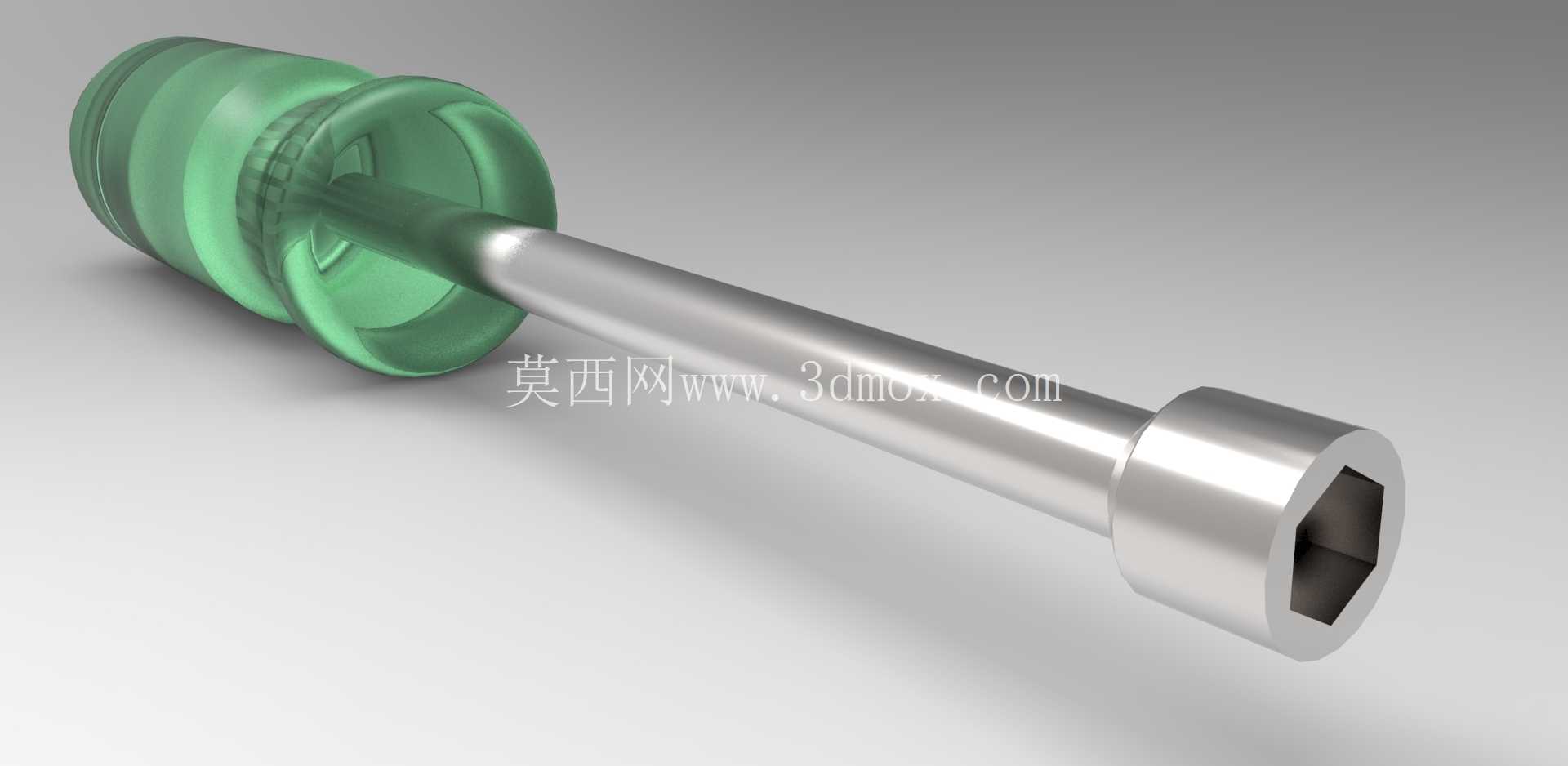

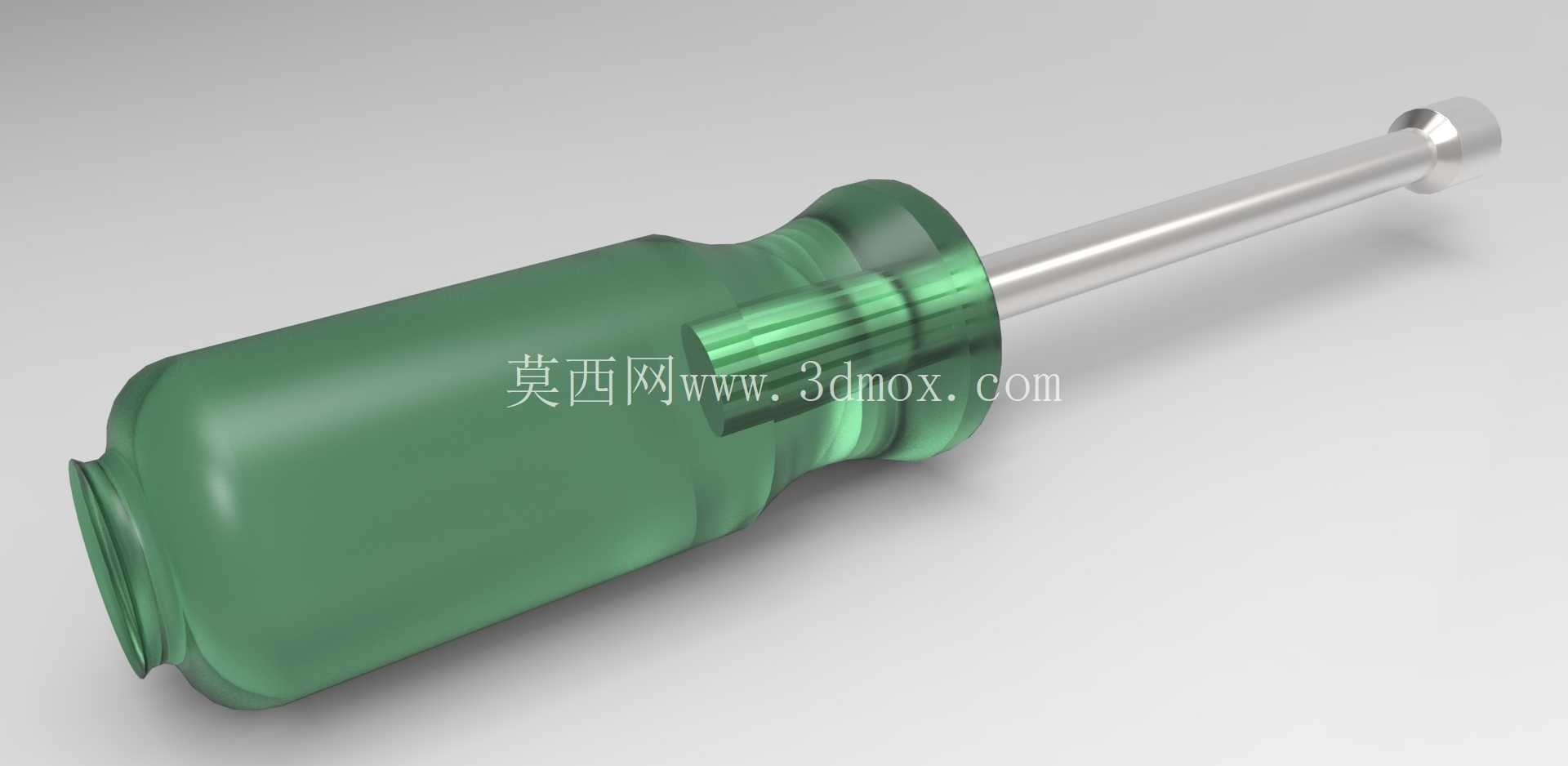

　　这款1/4英寸规格的螺母起子，是面向小规格紧固件拆装场景开发的手动操作工具，在电子装配、小型机电维修、精密仪器组装、模型制作等作业场景中有着极高的使用频次，尤其适配狭小作业空间内的外六角螺母拧紧与拆卸需求，能够弥补普通扳手在深腔、窄缝位置操作时的干涉问题。从结构设计逻辑来看，整体采用同轴式布局，顶部设置了直径大于杆身的按压握帽，握帽表面做了圆弧过渡处理，作业时掌心可以完全贴合握帽顶面施加轴向压力，避免操作时工具从螺母上滑脱，同时握帽与下方的限位凸台之间预留了手指捏持的环槽，需要微调螺母位置时，可以用拇指和食指捏住环槽转动杆身，实现小扭矩的精准旋拧。杆身采用等直径圆柱结构，长度经过反复校核，既能够深入深度在40mm以内的沉孔结构接触到内部螺母，又不会因为杆身过长导致操作时出现晃动感，保证旋拧过程中螺母受力始终与螺纹轴线重合，避免螺纹乱牙、螺母棱角磨损的问题。底部的工作端采用与1/4英寸螺母完全匹配的六角套腔，套腔入口做了微小的倒角导向，对准螺母时不需要完全目视对齐，轻微调整角度就能让螺母顺利进入套腔，大幅提升盲孔位置的操作效率。

　　材质搭配上，顶部握帽采用高强度工程塑料注塑成型，表面做了哑光磨砂处理，沾附少量油污时也不会打滑，同时塑料材质的导热性差，在低温或者高温作业环境下握持不会有明显的不适感；杆身与工作端采用合金结构钢一体加工，经过热处理后表面硬度达到HRC45-50，能够承受频繁拆装带来的磨损，长期使用后套腔也不会出现扩口、棱角变形的问题，工作端与杆身的连接位置做了圆角过渡，避免应力集中导致的杆身断裂问题。

　　从安装边界与适配场景来看，这款工具不需要额外配套动力源，完全依靠手动操作，整体最大外径不超过25mm，能够伸入内径26mm以上的各类安装孔、腔体内作业，作业时不需要额外的操作空间，只要掌心能够按压到握帽、手指有转动的余量即可完成操作，相比棘轮扳手、套筒扳手等工具，对作业空间的要求更低。在实际产线应用中，这类螺母起子常被配置在装配工位的工具挂板上，用于电器外壳、小型端子排、模型结构件的螺母紧固作业，因为其结构简单、故障率极低，不需要定期维护保养，只要工作端没有出现严重磨损就可以长期使用。

　　设计过程中重点平衡了握持手感与结构强度的关系，握帽的重量占整体重量的60%左右，操作时重心落在掌心位置，长时间握持作业也不容易出现手部疲劳，杆身的直线度控制在0.05mm以内，转动时不会出现偏心晃动，保证旋拧过程中螺母受力均匀，对于螺纹规格较小、容易拧断的小尺寸螺母来说，稳定的同轴受力能够大幅降低螺纹损坏的概率。另外，握帽与杆身的连接采用过盈配合加销钉固定的方式，长期施加扭转力也不会出现握帽与杆身相对转动的问题，相比胶粘连接的结构，耐温范围更广，在-20℃到60℃的作业环境下都不会出现连接松动的情况。在精密装配场景中，这款工具还可以配合扭矩计使用，因为杆身的扭转刚度经过校准，施加在握帽上的扭矩能够几乎无损耗地传递到工作端，对于有明确扭矩要求的小螺母紧固作业，能够保证每一个螺母的拧紧力矩都符合工艺要求，避免过紧导致的螺纹滑牙或者过松导致的连接松动问题。
