铝型材框架Corexy结构3D打印机设计

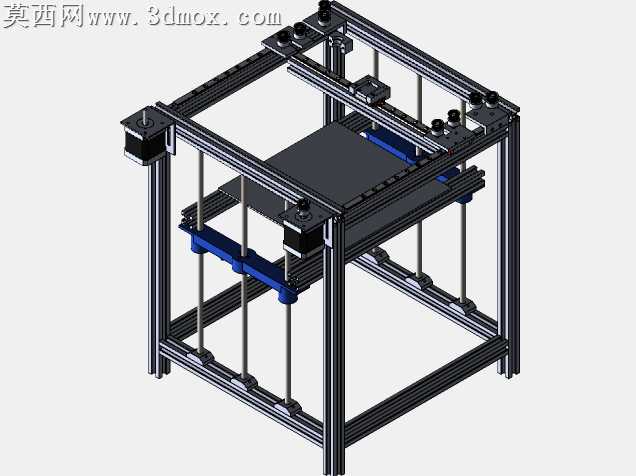

本作品为Corexy结构3D打印机的完整三维建模设计，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配尺寸绘制，可直接用于生产加工参考与结构验证。建模过程中严格遵循机械设计公差配合要求，对铝型材框架的连接节点、光轴导轨的安装定位、同步带传动的张紧结构均做了精细化建模处理，每一处安装孔位、连接槽口、配合面都还原了真实机械结构的设计细节，无冗余建模特征，模型拓扑结构规整，可直接导入工程图模块生成生产用加工图纸。渲染层面采用写实工业渲染风格，对铝型材的阳极氧化磨砂金属质感、光轴的镀铬高光金属质感、同步带的橡胶哑光质感、打印平台的板材质感、3D打印结构件的哑光塑料质感都做了对应的材质参数调校，光影效果还原工业设备的真实视觉表现，清晰展现设备的整体结构布局与各部件的装配关系。结构设计上采用标准欧标铝型材搭建立方体框架，保证机架整体刚性的同时兼顾组装便捷性，Corexy传动结构布置于框架上部，通过两组同步带的协同运动实现打印头的XY方向高速平稳移动，相比传统十字传动结构具备更高的运动效率与更低的运动惯量；Z轴采用多光轴导向搭配丝杆传动的结构，保证打印平台升降过程的平稳性与定位精度，平台下方设置蓝色调平支撑结构，可实现打印平台的水平度微调，保证首层打印的附着力。设计思路围绕桌面级FDM3D打印机的实用需求展开，整体框架结构预留了充足的改装扩展空间，可兼容不同尺寸的热床、挤出机构与控制组件，传动部件的布置充分考虑了后期维护的便捷性，同步带张紧结构无需完全拆解设备即可完成张力调整，电气走线空间沿铝型材槽位预留，可实现规整的线路布置，避免运动过程中出现线路干涉问题，整体结构兼顾刚性、打印精度、组装维护便捷性与改装扩展性，是成熟的桌面级3D打印机结构方案。
