车载电动剪式举升千斤顶结构设计

在乘用车售后维保、道路应急救援场景里，剪式举升设备的应用占比一直不低，相比传统手动剪式结构，电动驱动的版本能大幅降低操作人员的劳动强度，尤其在户外无配套举升机的临时换胎、底盘检查作业中，这类设备不需要外接大功率气源或者液压泵站，仅靠车载电源就能完成举升动作，适配绝大多数家用轿车、小型SUV的底盘离地间隙工况。

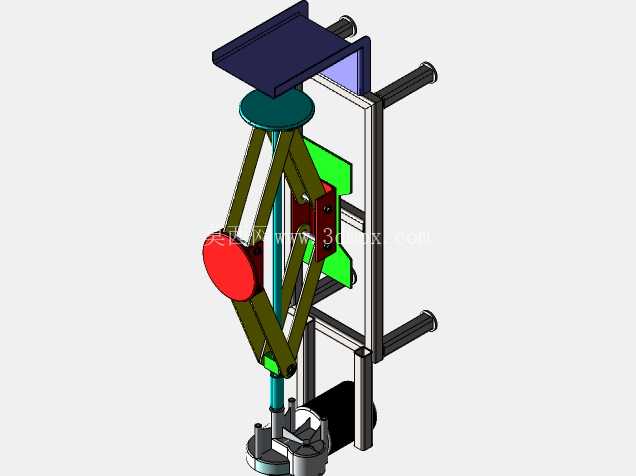

这套剪式举升结构的核心承重单元采用交叉剪臂铰接布局，上下两端分别连接顶部承托台与底部支撑底座，剪臂的铰接点做了等强度设计，靠近驱动端的铰接轴采用更大直径的调质钢材质，避免举升过程中偏载带来的轴部剪切变形。顶部承托台设计了可微调的防滑胶垫安装位，实际使用时可以根据车辆底盘的支撑筋位置调整接触点，防止举升过程中出现滑脱，承托台的边缘做了15度的上翘翻边，即使车辆出现小幅晃动，也能限制支撑点的横向位移。底部支撑框架采用双侧槽钢拼焊结构，两侧向外延伸的支撑脚增大了接地面积，在非硬化路面作业时，可搭配随车携带的橡胶垫进一步降低接地比压，防止支撑脚下陷引发安全风险。

驱动单元布置在剪臂的下端开合位置，采用电动推杆配合梯形丝杠的传动方案，相比液压驱动结构，这种纯机械传动的方案不存在液压油泄漏、低温环境下油液黏度上升导致举升无力的问题，在零下二十度的户外环境也能正常工作。丝杠的导程经过匹配计算，举升全程的速度保持在每秒5毫米左右，既不会因为速度过快带来冲击，也能保证作业效率，驱动电机的输出端集成了自锁式蜗轮蜗杆结构，即使举升过程中出现电路断电的情况，剪臂也不会自动回落，给作业人员留出足够的安全处置空间。

从安装边界来看，这套结构完全收拢后的整体高度控制在120毫米以内，能够伸入绝大多数家用轿车的侧裙下方，不需要额外垫高就能对准底盘的原厂支撑点；最大举升行程达到350毫米，举升后轮胎距离地面的高度足够满足换胎、刹车片更换等常规维保作业的空间需求。剪臂的板材采用6毫米厚的高强度低合金钢板冲压成型，铰接位置的轴套采用自润滑铜基材料，长期使用不需要频繁加注润滑脂，降低了日常维护的工作量。

设计过程中针对偏载工况做了专项校核，当顶部承托台的载荷偏移中心位置50毫米时，剪臂的最大应力仍低于材料屈服强度的60%，满足1.5倍额定载荷的静载测试要求。电路部分预留了点烟器接口与电瓶夹两种取电方式，既可以在车内通过点烟器供电，也能在车辆电瓶亏电时直接夹在电瓶接线柱上取电，适配不同的应急场景。设备的整体重量控制在12公斤以内，侧面设计了可折叠的提手，平时可以放在车辆后备箱的备胎槽旁边，不会占用过多的储物空间。

不同于重型汽修场景使用的双柱、四柱举升机，这类便携式电动剪式举升设备不需要固定安装，随取随用，针对的就是零散的户外应急作业与小型维修门店的快修作业场景，结构上没有冗余的复杂部件，拆解后仅包含剪臂组件、驱动单元、承托台、底座四个大模块，后期如果出现易损件磨损，不需要专业工具就能完成更换。在传动间隙的控制上，剪臂铰接孔的加工公差控制在H7级别，配合轴套的间隙不超过0.1毫米，举升过程中不会出现明显的晃动量，保证支撑的稳定性。顶部承托台的表面设计了防滑齿结构，即使没有加装橡胶垫，也能增大与底盘支撑点的摩擦力，避免金属之间的硬接触划伤底盘防腐层。
