轮式挖掘装载两用工程设备结构设计

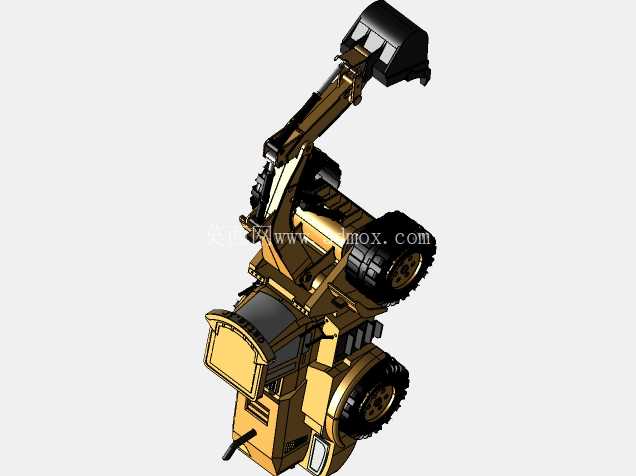

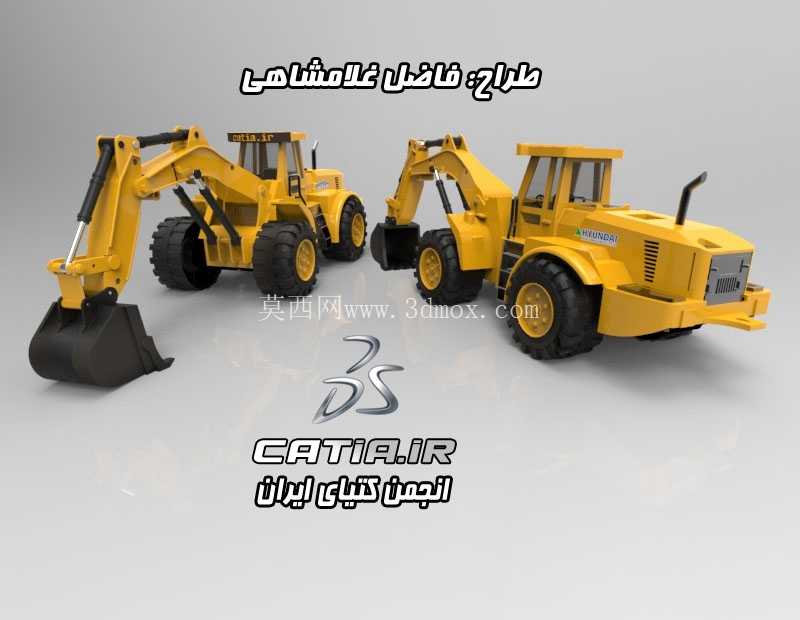

这类挖掘装载两用的轮式工程设备，在小型市政施工、村镇基建、厂区物料转运场景中适配性极强，不同于履带式设备对铺装路面的破坏，轮式底盘可以直接在硬化路面完成转场，不需要额外的板车转运，短距离作业点位切换时的效率优势非常明显。从结构设计逻辑来看，该设备采用了前后功能端的布局思路，前端配置装载铲斗，后端配置挖掘工作装置，中部为铰接式车架结构，铰接点的位置选择直接决定了整机的转向半径与作业稳定性，设计时需要反复校核铰接点的受力边界，确保在满铲举升、单侧挖掘受力时，车架不会出现应力集中导致的结构变形。

前端装载机构采用的是摇臂连杆式举升结构，摇臂的铰点位置、转斗油缸的行程匹配，直接影响铲斗的收斗角与卸料角，常规作业场景下，收斗角需要控制在45度左右，避免转运过程中物料撒漏，最大卸料高度要适配常见的自卸货箱栏板高度，确保举升后物料可以顺利卸入车厢内。铲斗的斗容设计需要和整机的配重匹配，若前端载荷过大，后端挖掘作业时容易出现翘头失稳的情况，设计阶段需要反复计算不同作业姿态下的整机重心位置，将重心始终控制在前后桥的支撑边界内。

后端挖掘工作装置采用的是弯动臂加斗杆的结构形式，动臂的弯折角度设计兼顾了挖掘深度与卸料高度，斗杆的行程范围覆盖了常见的管沟开挖、基坑边角修整的作业半径，挖斗的斗齿角度采用了通用的15度入土角，降低挖掘时的切入阻力。回转支承的选型需要匹配挖掘端的最大倾覆力矩，确保在侧方挖掘作业时，回转机构不会出现卡顿或者结构过载，液压管路的布置沿着动臂、斗杆的内侧走线，避免作业过程中被石块、硬物剐蹭破损，同时预留足够的管路活动余量，防止工作装置全行程动作时拉扯管路。

底盘部分采用的是四轮驱动的传动结构，轮边减速桥的配置可以输出更大的轮上扭矩，应对松软工地路面的打滑问题，轮胎选用的是大块花纹的工程专用轮胎，胎面厚度足够抵御工地碎石的穿刺，轮胎的安装边界需要和轮罩、车架侧面预留足够的间隙，避免转向时轮胎和结构件发生剐蹭。驾驶室的位置布置在车架中部偏前的位置，视野可以同时覆盖前端装载作业区域与后端挖掘作业区域，减少作业时的视觉盲区，驾驶室的减震支座设计可以过滤作业时的结构震动，降低操作人员的长时间作业疲劳。

液压系统采用的是双泵合流的设计思路，装载作业与挖掘作业可以根据工况需求分配液压流量，轻载作业时双泵合流提升动作速度，重载挖掘时单泵高压输出保证挖掘力，液压油箱的容积设计要满足系统散热需求，避免长时间连续作业时油温过高导致的密封件老化、内泄增大问题。整机的外形尺寸控制在小型工程设备的通行边界内，宽度不超过常规乡村道路的单车道宽度，高度满足常见限高杆的通行要求，转场时不需要额外拆解工作装置就可以完成道路通行。

在结构细节处理上，所有的结构件焊接位置都做了圆角过渡处理，避免应力集中导致的焊缝开裂，工作装置的各个铰点都配置了耐磨衬套，注油通道直接连通衬套摩擦面，方便日常维护时加注润滑脂，延长铰点的使用寿命。配重块的重量经过反复匹配，在保证挖掘作业稳定性的同时，不会过度增加整机的整备质量，导致行驶油耗升高、轮胎载荷过大。这类设备的设计核心是在有限的整机尺寸下，兼顾装载与挖掘两种作业功能，替代传统需要两台设备完成的作业内容，降低小型施工项目的设备投入成本，同时提升零散作业场景下的施工效率。
