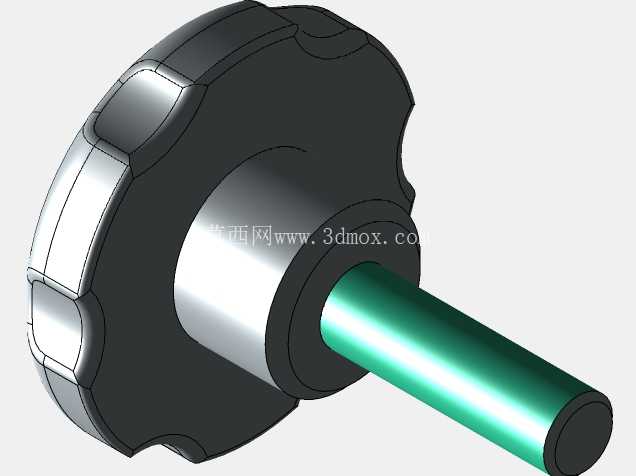

带操作杆防滑齿纹手动锁紧旋钮结构

这类带延伸操作杆的旋钮结构，在工业设备的手动调节工位应用十分广泛，从工装夹具的快速锁紧、检测设备的档位调节，到小型实验装置的位置固定，都能看到这类结构的身影。不同于普通的平面旋钮，这款结构在旋钮头部做了多段内凹的防滑齿设计，齿面做了圆弧过渡处理，没有尖锐的棱角，操作人员戴劳保手套操作时也能获得足够的摩擦力，不会出现打滑脱手的情况，即使手上沾有少量切削液或者润滑脂，也能稳定施加转动力矩。

从结构设计逻辑来看，旋钮头部的直径做了针对性优化，既不会因为直径过大占用过多安装空间，也不会因为直径过小导致操作时需要施加过大的握力，常规成年男性单指或者两指捏持就能完成锁紧与解锁动作，操作行程控制在四分之一圈到半圈之间，符合快速操作的人机工程要求。延伸出来的金属操作杆与旋钮主体采用过盈配合加周向定位的连接方式，避免长期转动后出现杆体与旋钮头相对滑转的问题，杆体表面做了光滑处理，没有加工毛刺，安装时可以直接插入对应的安装孔位，不需要额外做表面修整。

在安装边界上，这款旋钮的安装深度主要由杆体长度决定，杆体的直径公差控制在h7级别，与安装基座的孔位配合间隙控制在0.02mm以内，既保证转动时没有明显的旷量，也不会因为配合过紧出现卡滞。旋钮头部的背面与安装面之间预留了0.5mm的间隙，避免转动时旋钮端面与安装基座表面产生摩擦磨损，长期使用也不会出现漆面刮落或者金属屑掉落的问题。齿纹的凹陷深度控制在3mm左右，既保证足够的防滑接触面积，也不会因为凹陷过深积累灰尘或者切削碎屑，日常维护时用压缩空气吹扫就能清理干净，不需要拆解清洁。

从功能特性来看，这款旋钮主要用于不需要大锁紧力的快速固定场景，比如设备防护门的临时固定、工装定位块的位置微调、操作台附件的角度调节等场景，锁紧时依靠旋钮下端的锥面或者端面压紧实现摩擦力锁止，不需要额外的锁紧螺母，操作步骤比传统的螺栓锁紧减少一半以上，能有效提升工位调整的效率。设计时特意将旋钮头部的边缘做了R2的圆角处理，即使操作人员在设备旁快速经过碰到旋钮，也不会被尖锐边缘刮伤，符合工业设备的安全设计要求。杆体的末端做了小角度的倒角，安装时可以快速对准孔位，不需要反复调整对位，批量装配时能有效提升安装效率。

在实际选型适配时，需要注意安装基座的面板厚度不能超过杆体有效长度的三分之二，避免旋钮旋紧到位后杆体末端顶到内部结构，导致锁紧失效。如果应用在振动较大的设备工位，可以在旋钮与安装面之间增加一个薄型尼龙垫圈，既可以提升锁紧时的摩擦力，防止长期振动导致旋钮松脱，也能避免金属之间的硬接触产生磨损。这款结构的受力经过校核，正常手动操作施加的力矩不会导致旋钮头部开裂或者杆体变形，能满足十万次以上的反复锁紧解锁操作需求，适合在各类通用工业设备上作为手动操作件使用。
