开口式定扭扭力扳手结构设计方案

在机械装配、设备维保、航空航天零部件装夹、汽车总装工位的螺栓紧固环节，扭矩控制的精度直接决定了连接副的可靠性——预紧力不足会导致连接件受载后松脱，预紧力过大则会造成螺栓屈服断裂、被连接件压溃变形，这类失效问题在承受交变载荷的结构中尤为突出。这款开口式扭力扳手的结构设计，正是针对常规开口扳手无法控制输出扭矩、棘轮扭力扳手难以适配狭窄空间外六角紧固件的痛点开发，可在不更换扳手头的前提下，直接完成常规外六角螺栓、螺母的定扭矩紧固作业。

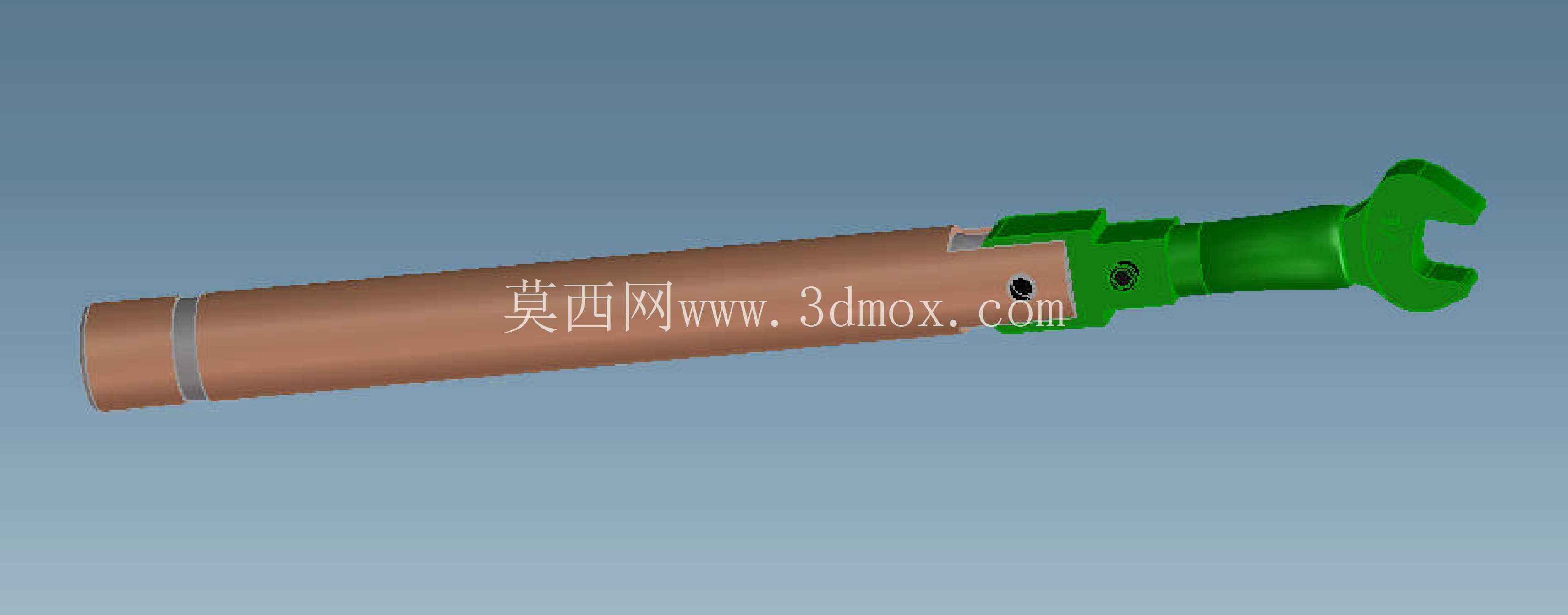

从结构布局来看，这款扳手采用了直柄式握持主体加开口工作头的组合形式，握持段采用圆柱型截面设计，表面做了防滑滚压纹理处理，握持时手掌受力均匀，长时间作业不易产生疲劳感；扭矩调节与锁定机构集成在握持段内部，不会额外增加手柄的径向尺寸，可适配周边间隙不小于手柄直径1.2倍的狭窄装配空间，在设备内部管路旁、钣金腔体内部等常规棘轮扳手无法伸入的工位，也能顺利完成紧固件的扭矩施加。开口工作头与扭矩输出主轴采用刚性连接，开口尺寸匹配对应规格的外六角紧固件，工作时扳手头与紧固件的接触面做了倒角导向处理，套入螺栓时可自动找正，不会出现卡滞、滑边的问题，开口的受力面采用了加厚设计，可承受额定最大扭矩下的接触应力，长期使用不会出现开口扩张变形的问题。

设计过程中，扭矩传递路径的刚度校核是核心环节，从开口头到内部扭矩弹性元件的所有传动部件，都按照额定最大扭矩的1.5倍做了静强度校核，避免施力过程中传动部件产生弹性形变导致扭矩输出偏差；扭矩触发机构采用了经典的杠杆跳脱结构，当施加的扭矩达到预设值时，机构会产生明显的顿挫反馈同时伴随清脆的提示声响，操作人员无需紧盯扭矩刻度即可感知到扭矩达标，有效降低作业过程中的注意力消耗。手柄尾部预留了扭矩校准接口，可定期通过扭矩校准仪对输出扭矩值进行校准，保证长期使用后的扭矩精度维持在允许误差范围内，满足质量管控体系对扭矩工具的周期校验要求。

从安装适配边界来看，这款扳手的整体轴向长度按照人体工程学施力力矩设计，常规成年人单手握持手柄末端施力时，无需借助加力杆即可达到额定最大扭矩输出，避免了违规加接套管导致的扭矩过载、扳手断裂风险；开口工作头的轴向厚度做了减薄处理，可适配紧固件周边轴向间隙较小的安装场景，比如薄型螺母、沉头螺栓的紧固作业，不会因为头部厚度过大无法套入紧固件。在实际产线应用中，这类开口式扭力扳手常被布置在发动机缸盖螺栓紧固、管路法兰连接、电气接线端子紧固等对扭矩值有明确要求的工位，相比可换头式扭力扳手，它省去了更换扳手头的辅助时间，针对固定规格紧固件的大批量装配作业效率更高；相比普通开口扳手，它从根源上避免了操作人员凭手感施力导致的扭矩不一致问题，可有效降低连接副的失效概率，提升装配质量的一致性。

建模过程中对所有运动部件都做了干涉检查，扭矩调节旋钮的转动行程、锁定机构的卡合位置都预留了足够的运动间隙，不会出现装配后部件卡滞的问题；握持段的表面纹理深度按照手部握持的摩擦力需求设计，既不会因为纹理过深硌手，也不会因为纹理过浅导致沾油后握持打滑。针对不同工位的使用需求，这款结构可通过调整内部弹性元件的刚度参数，覆盖不同区间的扭矩输出范围，小扭矩版本可适配精密仪器、电子设备的小规格螺栓紧固，大扭矩版本可适配重型机械、钢结构连接的大规格螺栓紧固，结构通用性较强。
