多色手柄油灰刀抹泥铲刀三维结构

日常装修、五金维修场景里，这类刮涂铲刀是出镜率极高的手动工具，不管是墙面批刮腻子、油漆施工前铲除旧涂层、建材粘贴时的余料刮除，还是五金加工里的平面毛刺清理、工件表面污渍铲除，都能看到它的身影。不同宽度的铲头对应不同作业面：窄款适合缝隙、边角位置的精细清理，宽款适合大平面的快速批刮，圆弧头的款式则适配曲面、圆弧过渡位置的刮涂作业，避免直角铲头刮伤工件基底。

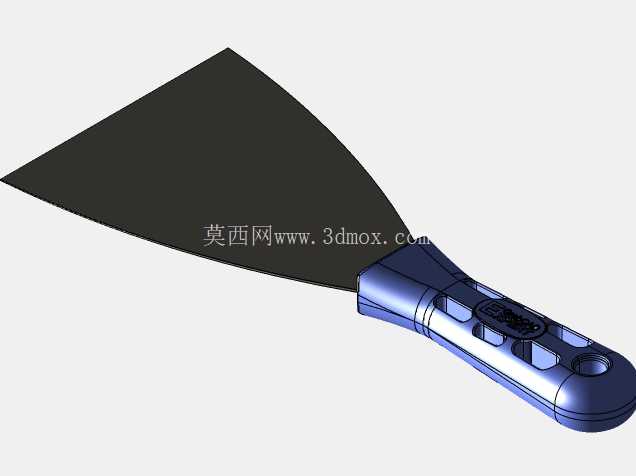

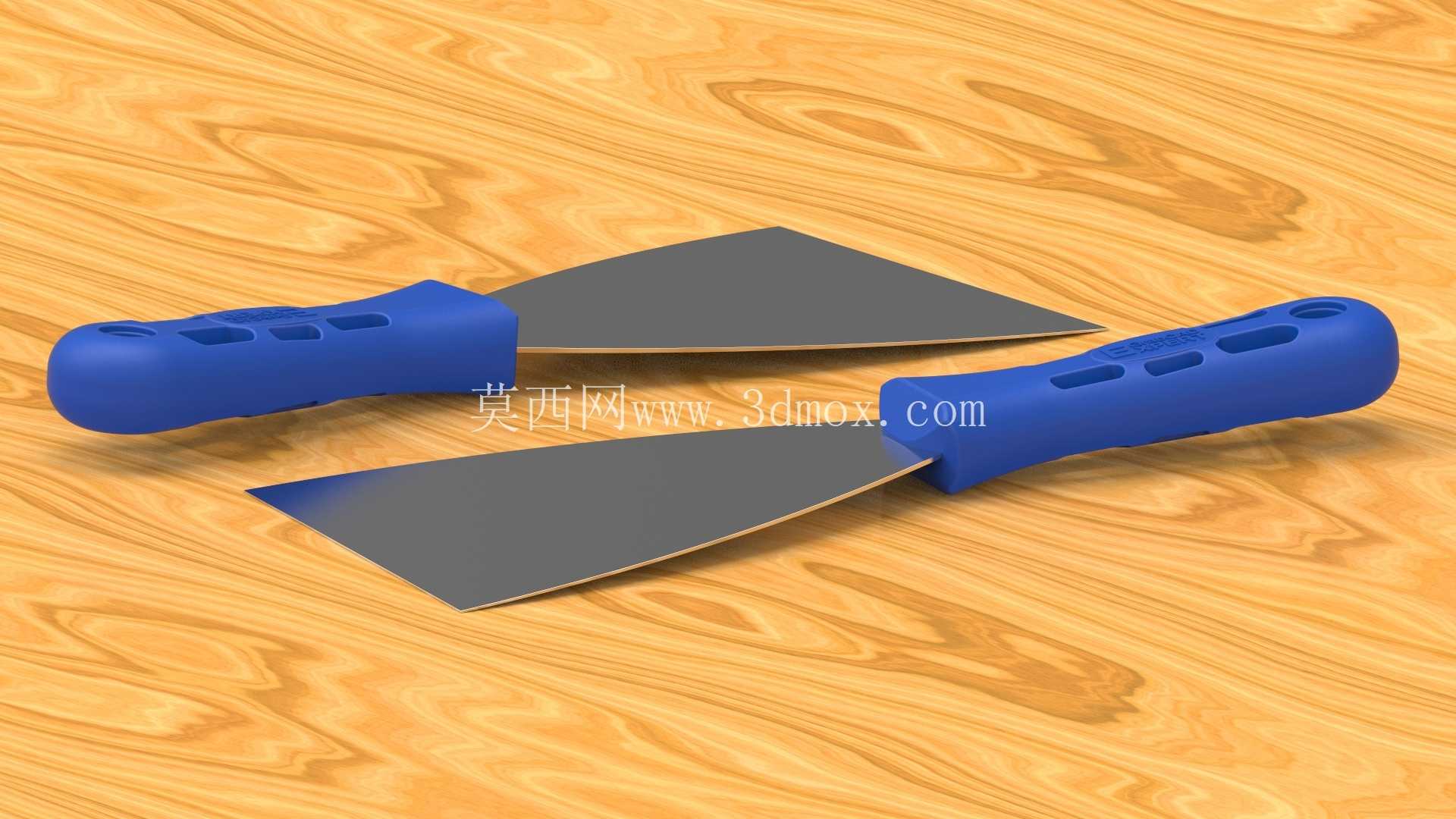

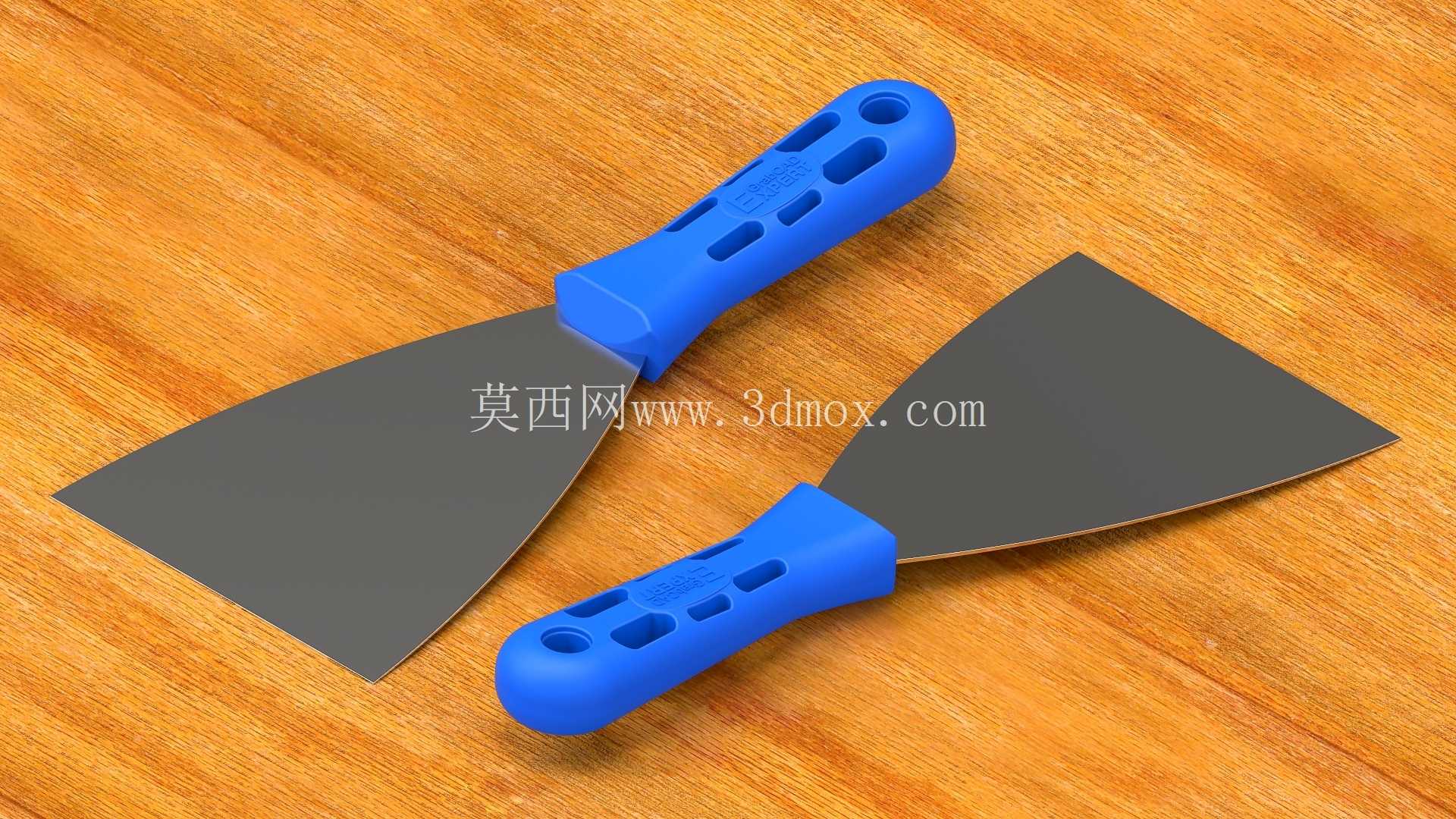

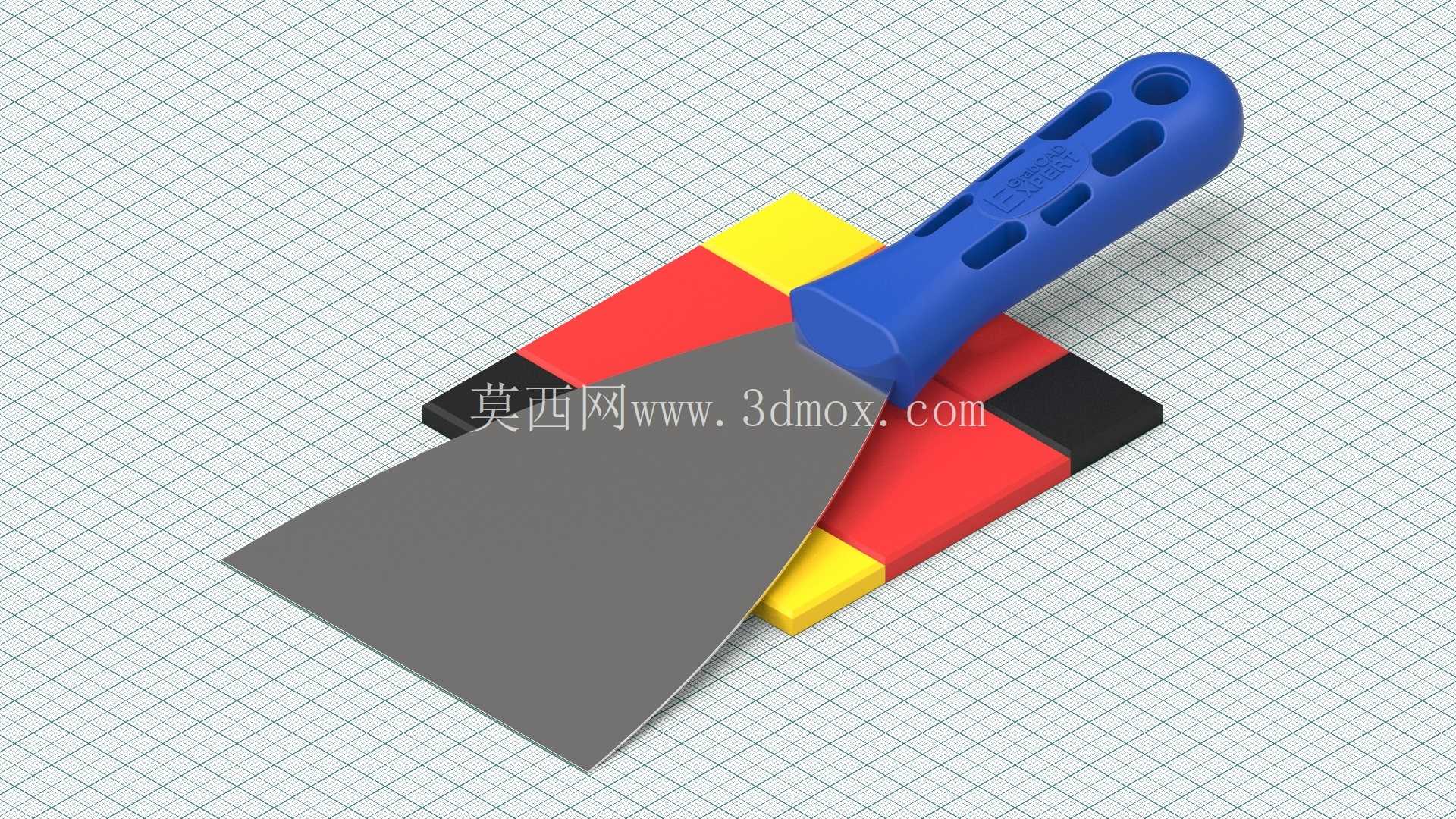

从结构设计来看，这款铲刀分为金属铲身与塑料手柄两个核心部分，金属铲身采用平直冷轧钢板冲压成型，刃口位置做了磨边处理，保证刮涂时的切削力，同时刃口平直度控制在0.1mm以内，避免批刮时出现深浅不一的刮痕。铲身与手柄的连接采用包覆式嵌装结构，金属铲身的尾部冲有定位挂孔与防滑凸点，在注塑手柄时直接将金属尾部嵌入模具型腔内，一体注塑成型，省去后续装配的铆钉或螺丝连接，既避免连接位置松动脱落的风险，也能让手柄与铲身的连接强度满足大力度刮铲的受力需求，作业时施加在手柄上的推力可以直接传递到铲头刃口，不会出现力的损耗。

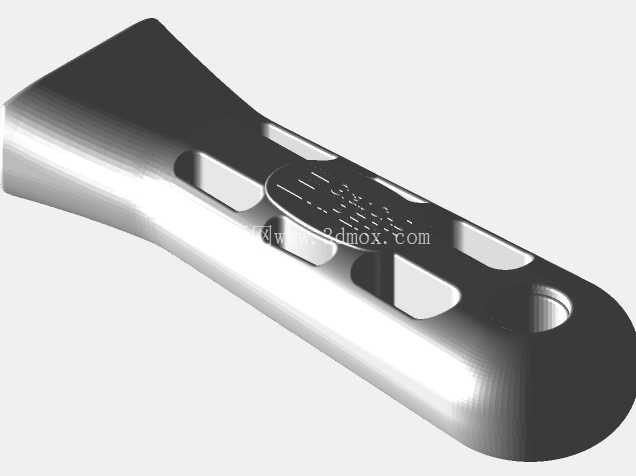

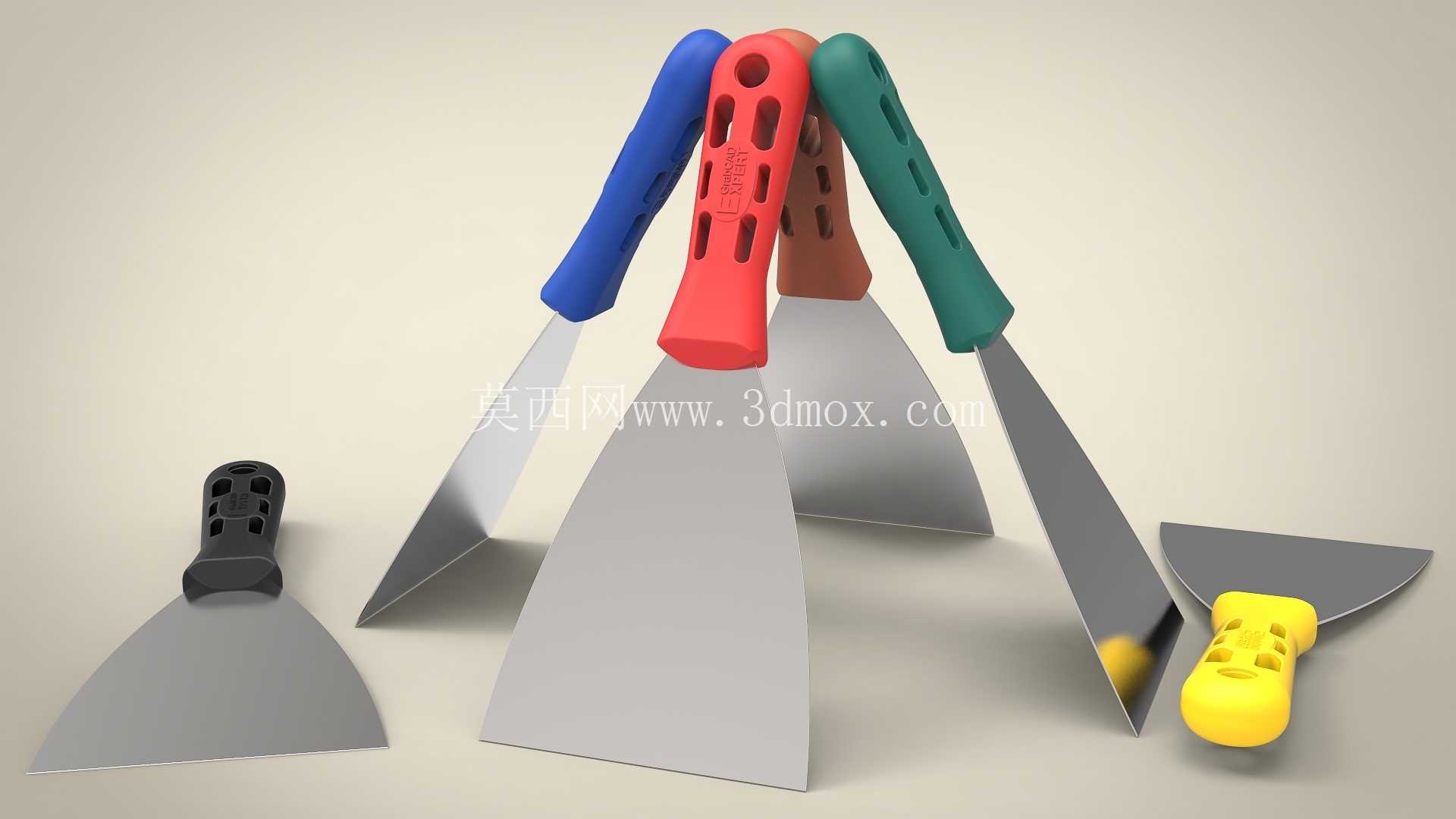

手柄部分采用人体工学曲面设计，整体贴合人手握持的掌型曲线，表面做了多组长条镂空与防滑凸筋，一方面可以减少塑料原料的使用，降低手柄整体重量，长时间握持作业不容易产生手部疲劳；另一方面镂空结构可以增加手柄表面的摩擦力，即使手上沾有油漆、腻子或者水渍，也能稳稳握持不会打滑。不同颜色的手柄对应不同的铲头宽度与硬度，作业人员不需要凑近查看铲头尺寸，仅凭手柄颜色就能快速挑选适配的工具，在多工具轮换作业的施工现场能大幅提升取放效率。手柄尾部做了挂孔设计，日常收纳时可以直接挂在工具墙的挂钩上，避免随意堆放导致铲头刃口磕碰受损，也能减少锋利刃口划伤人员的安全隐患。

从建模逻辑来看，金属铲身部分先绘制二维轮廓草图，通过拉伸生成基础片体，再对刃口位置做拔模斜度切削，还原实际产品的刃口变薄的结构特征，尾部的定位孔与凸点通过冲压特征模拟，保证与手柄嵌装位置的尺寸匹配。手柄部分先通过曲面建模构建握持曲面，再做抽壳处理，表面的镂空与防滑筋通过阵列、切除特征生成，装配时将金属铲身的尾部嵌入手柄的安装槽内，还原实际生产中的嵌装注塑结构，整体装配间隙控制在0.05mm以内，符合五金工具的装配公差要求。

实际使用中，这类铲刀的受力点主要集中在铲身与手柄的连接位置，建模时特意对该位置做了圆角过渡处理，避免应力集中导致铲身从手柄处断裂，同时手柄的握持直径控制在32mm，适配绝大多数成年男性的手掌握持尺寸，握持时的受力点均匀分布在掌心与手指位置，长时间施力不会出现局部压痕。铲头的平面度是影响刮涂效果的核心参数，建模时将铲头工作平面的平面度公差设置为0.08mm，保证批刮腻子、油漆时能形成均匀的涂层，不会出现局部漏刮或者涂层过厚的问题。不同规格的铲刀长度控制在200mm到280mm之间，铲头宽度从50mm到150mm不等，既满足小空间的精细作业需求，也能适配大平面的快速施工需求。
