汽车电线手柄生产线整体结构设计

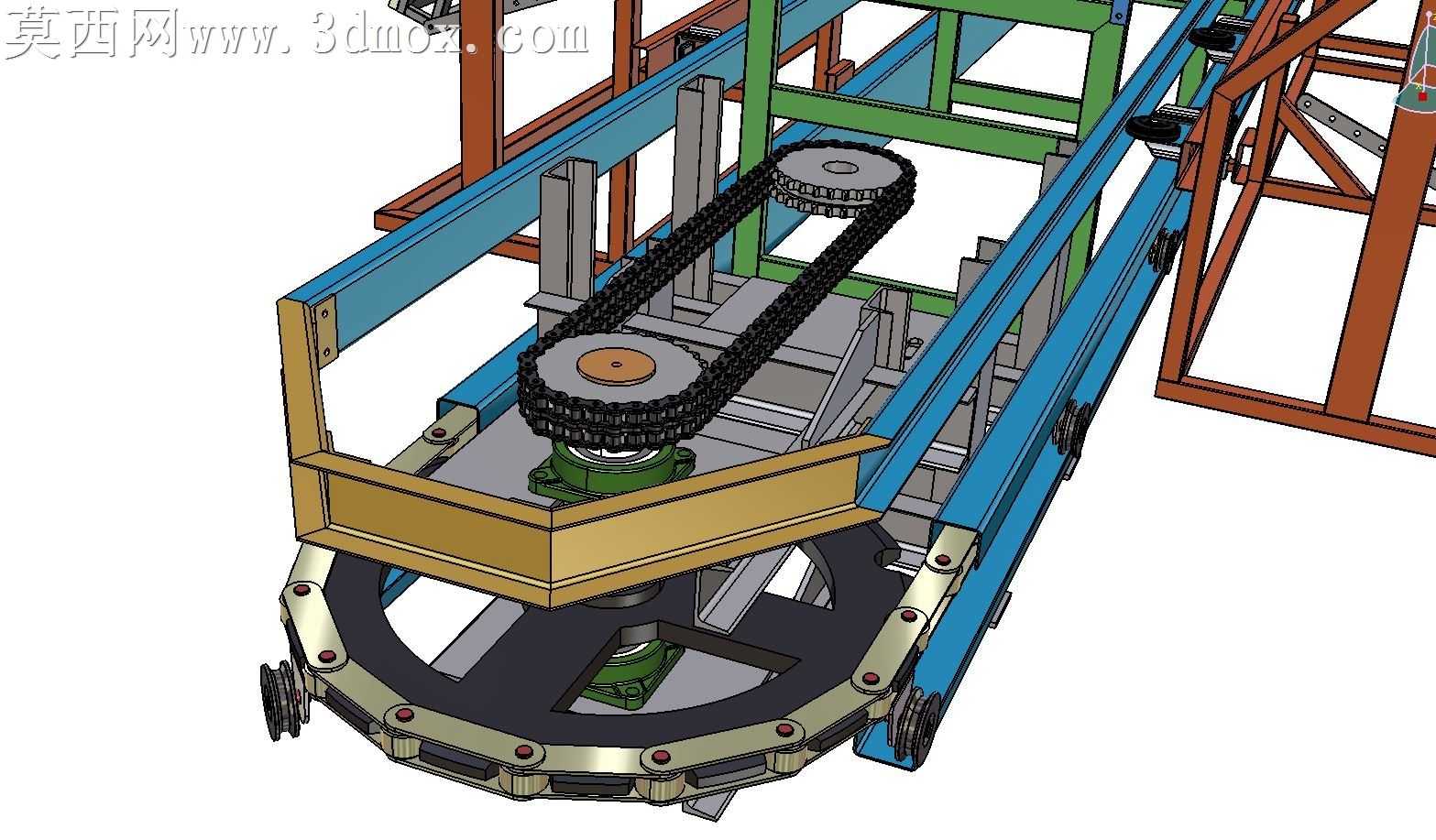

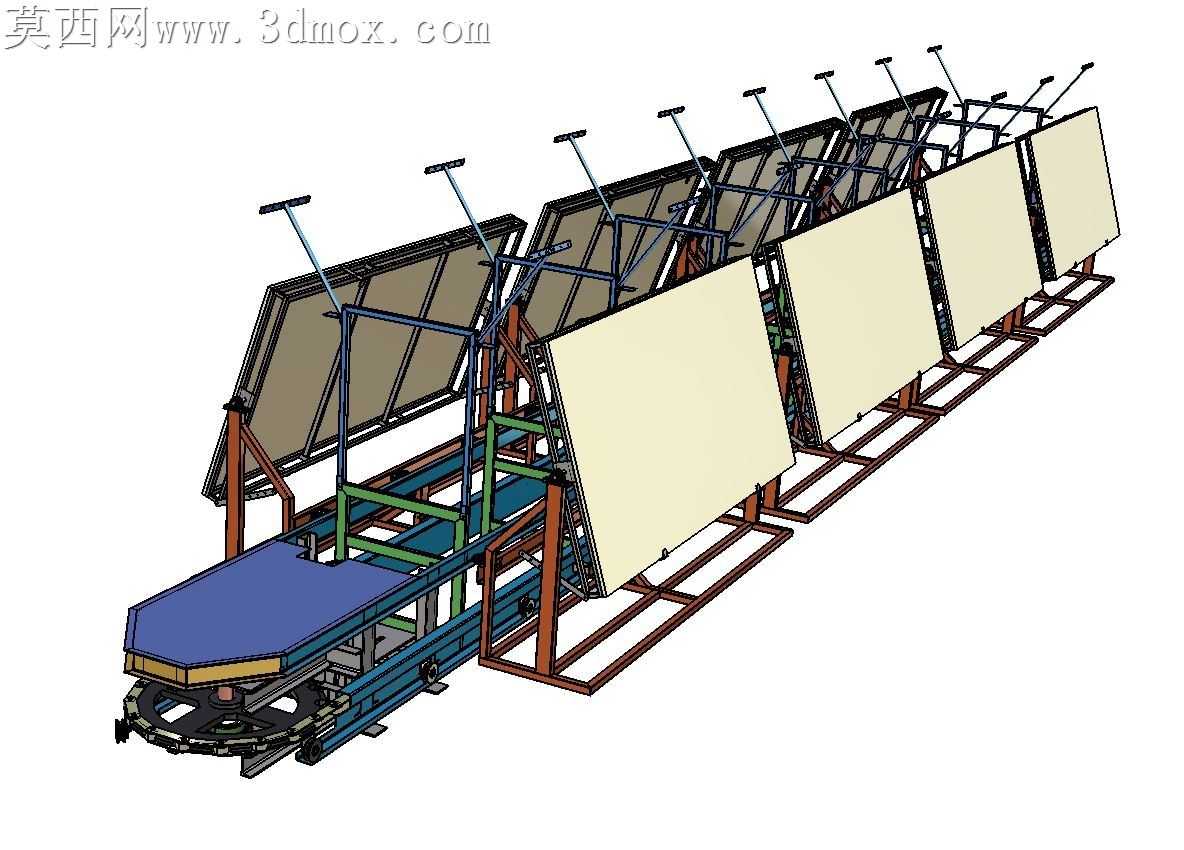

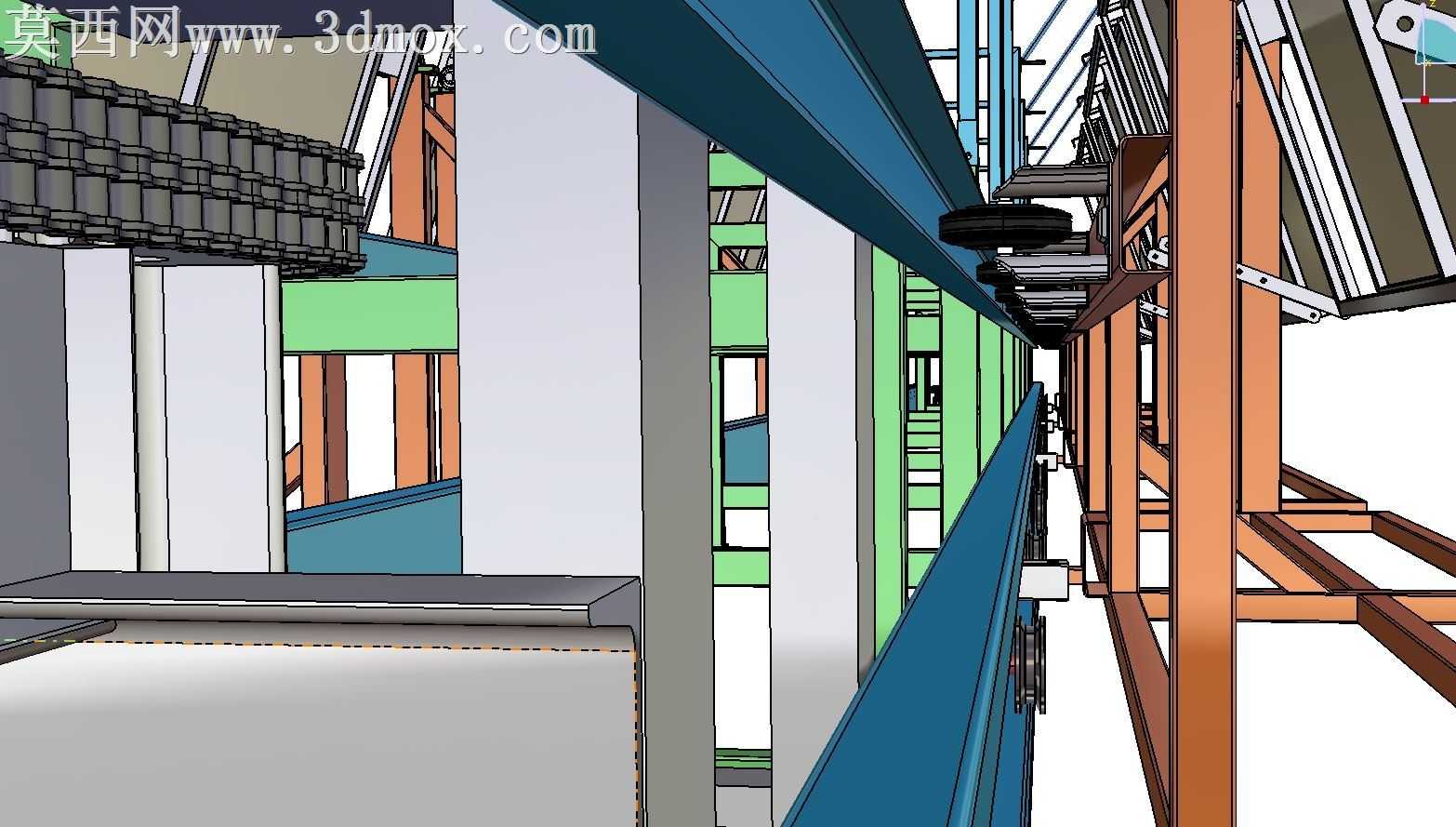

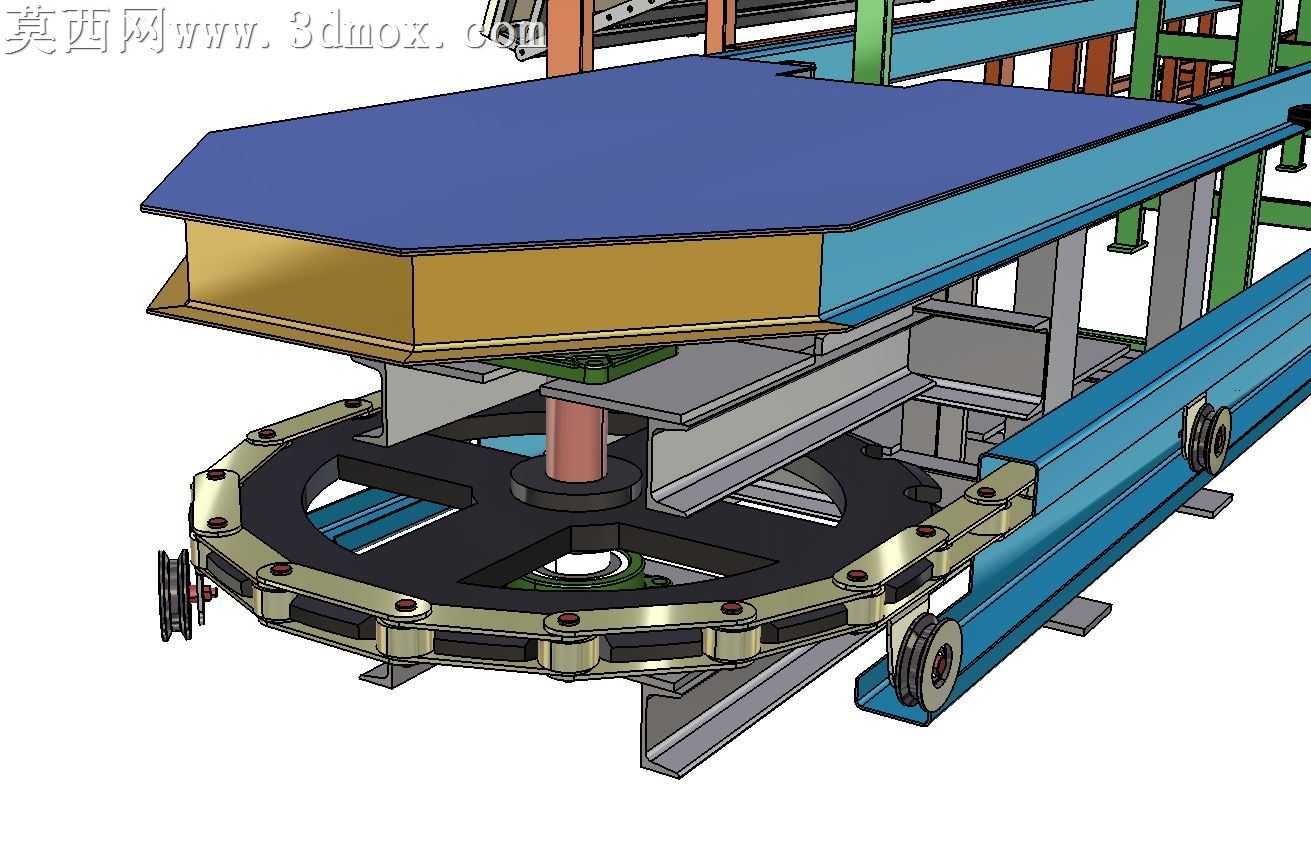

本模型为汽车电线手柄加工生产线的完整三维设计成果，采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配关系做了严谨的干涉校验，确保各工位部件、输送结构、支撑框架之间无运动冲突，整体装配逻辑符合实际产线的安装调试顺序。模型材质分配贴合实际工业生产场景：底部主输送导轨采用哑光深蓝色金属材质模拟喷涂型钢架结构，工位支撑框架采用棕褐色防锈钢材材质还原方管焊接机架的真实质感，工位作业挡板采用米白色哑光防火板材材质，对应产线实际使用的工位防护隔板，操作端的手柄工装采用黑色防滑橡胶与银灰色金属杆件搭配的材质设置，还原现场操作部件的真实触感与外观。结构设计上，整条产线采用直线式排布逻辑，前端设置回转式上料接驳工位，配备可旋转的载具定位盘，能够实现待加工线束载具的自动转向与上料对接；沿输送方向依次排布多组倾斜式装配作业工位，每个工位配备可翻转的工装挂板与操作手柄机构，挂板倾斜角度经过人机工程学优化，适配作业人员站立操作的最佳视角与操作高度，减少长时间作业的疲劳感；工位之间通过底部的链式输送导轨实现载具的同步流转，导轨侧边设置绿色的管线排布槽，用于整合气路、电路管线，避免管线外露造成的安全隐患；底部机架采用标准方管焊接的框架式结构，每段机架之间设置定位连接结构，方便产线的分段运输与现场拼接安装，机架底部预留可调脚杯的安装位置，可适配车间地面的不平整情况，保证整条产线的水平度。设计思路围绕汽车电线手柄的装配工艺流程展开，将线束排布、端子压接辅助、手柄组装、外观检测等多道工序合理分配到各个工位，工位间距按照作业节拍做了优化，确保各工序作业时间均衡，不会出现工位待料或者堆积的情况；可翻转的工装挂板设计能够适配不同型号电线手柄的工装夹具快速更换，提升产线的柔性生产能力，无需大规模改动机架结构即可完成同类型不同规格产品的生产切换；整体结构在保证结构强度的前提下尽可能简化非必要的复杂部件，降低产线的制造成本与后期维护难度，所有易损部件均采用快拆式结构设计，方便现场运维人员快速更换故障部件，减少产线停机时间。渲染阶段采用工业场景常用的柔和顶光设置，对金属材质的反光度、板材材质的漫反射参数做了反复调试，让整体模型的展示效果贴近真实车间内的产线视觉效果，能够直观呈现整条生产线的布局逻辑与结构细节，为产线的方案评审、结构优化、现场安装指导提供准确的三维可视化参考。
