适配150mm三丰游标卡尺的深度测量限位装置

在机加工现场的深度尺寸检测环节，不少一线检验员和操机人员都遇到过这类问题：用普通游标卡尺测量盲孔深度、台阶面落差时，卡尺尺身端部很难稳定贴靠在被测基准面上，手稍微施加的压力不均，就会导致尺身倾斜，测出来的深度值偏差少则几丝多则十几丝，遇到批量检测任务时，反复调整卡尺姿态不仅拖慢检测节奏，还容易因为人为操作误差造成不合格品流出。这款适配150mm量程Mitutoyo游标卡尺的深度停止器，就是针对这类现场测量痛点开发的辅助定位结构。

从实际使用场景来看，这套限位装置主要覆盖小尺寸零件的深度检测需求，比如小型精密轴套的盲孔深度、注塑模具小型镶件的台阶落差、电子精密结构件的卡槽深度等，这类被测特征的基准面通常面积不大，常规卡尺测量时尺身容易滑偏，加装该限位器后，相当于给卡尺深度测量端增加了一个稳定的定位基准面，测量时只需要将限位器的下端面完全贴平被测零件的上基准面，再推动卡尺尺框让深度测杆接触到被测深度的底面，就能直接读取稳定的测量值，不需要反复调整卡尺的垂直角度，能大幅降低单人操作的测量误差，也能减少不同人员测量同一零件时的数值偏差。

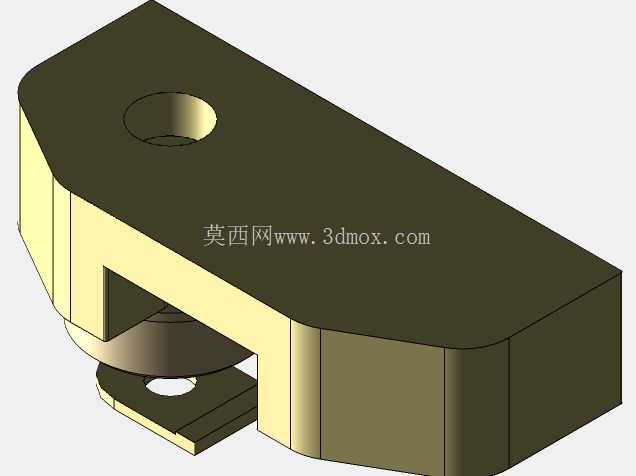

在功能设计上，这套限位结构没有采用复杂的快拆或者调节机构，整体结构非常务实：主体定位块采用L型截面设计，其中水平段的下表面是定位基准面，加工时严格保证平面度与尺身安装面的垂直度，避免因为定位面本身的形位公差引入测量误差；竖直段开有与卡尺尺身截面匹配的通槽，槽宽尺寸与150mm量程三丰游标卡尺的尺身厚度做小间隙配合，安装时可以顺着尺身末端直接套入，滑动到靠近尺框的位置后，通过顶部的紧定螺钉锁紧固定，不需要对卡尺本身做任何改装，不会破坏原有卡尺的测量精度，拆装也很方便，需要测量普通内外径尺寸时可以快速拆下，不会影响卡尺的正常使用。

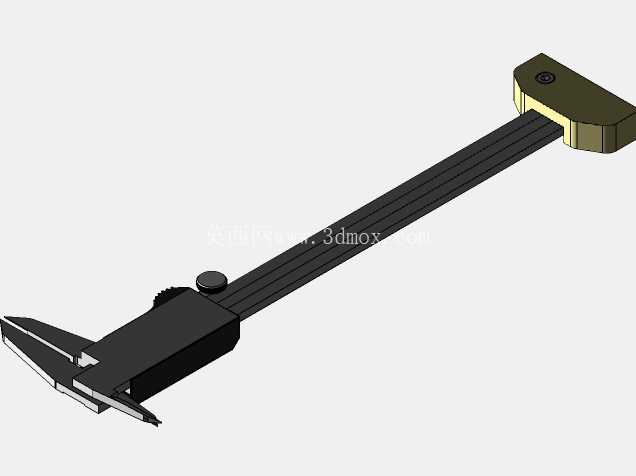

从安装边界和尺寸匹配来看，这套限位器的通槽尺寸完全适配150mm量程Mitutoyo游标卡尺的尺身轮廓，不会出现安装后晃动或者卡滞的问题；定位块的水平段伸出长度经过合理设计，既保证了足够的定位接触面积，让测量时基准面能稳定贴靠零件，又不会伸出过长遮挡卡尺的刻度线，影响读数；紧定螺钉的锁紧位置选在尺身的非刻度面，锁紧时不会刮伤卡尺的刻度镀层，长期使用也不会破坏卡尺的外观和读数清晰度。整个装置的外形没有多余的突出结构，安装后卡尺依然可以方便地放入常用的卡尺保护套中，不需要额外定制收纳工具。

设计思路上完全围绕现场测量的实际需求出发，没有添加冗余功能：很多市面上的卡尺深度限位附件要么做了复杂的多档位调节结构，导致整体体积偏大，小空间内测量容易干涉，要么配合间隙过大，安装后存在旷量，反而引入额外的测量误差。这套结构把核心精度放在定位面与尺身的垂直度、安装槽与尺身的配合精度上，所有结构都服务于“稳定贴靠基准、不影响卡尺原有功能、拆装便捷”这几个核心需求，零件加工难度低，普通的铣削加工就能满足精度要求，后期如果出现磨损，更换成本也很低。

在实际使用中需要注意，安装时要先将尺框推到尺身末端，让深度测杆完全收回，再将限位器套入尺身，滑动到距离尺框端面1-2mm的位置锁紧，避免限位器干涉尺框的正常滑动；每次使用前要擦干净限位器定位面和卡尺测杆端面的切屑、油污，避免杂质附着在定位面上导致测量值偏小；测量时施加的压力要均匀，不要过度推压尺身，防止限位器受力倾斜。对于小批量精密零件的加工现场，这类简单可靠的测量辅具，往往比复杂的专用检具更实用，不需要复杂的校准流程，装到日常使用的卡尺上就能快速提升深度测量的稳定性，尤其适合没有配备专用深度千分尺的小型加工车间、五金加工门店使用，能有效减少因为深度测量不准导致的零件返修、报废问题。
