激光切割木质阿基米德特拉梅尔机构

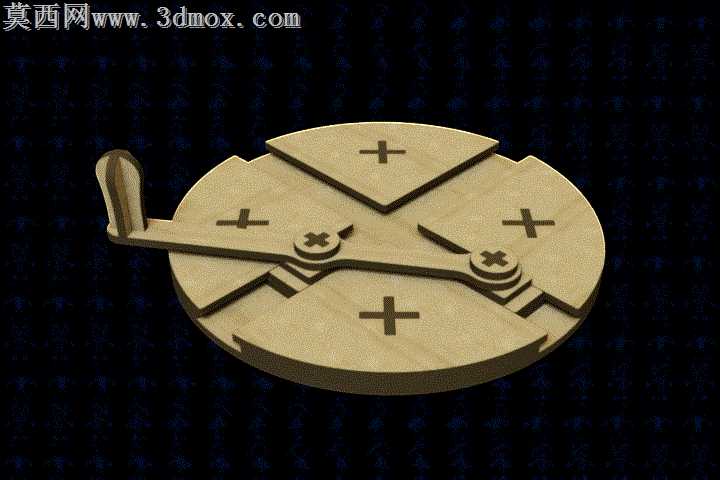

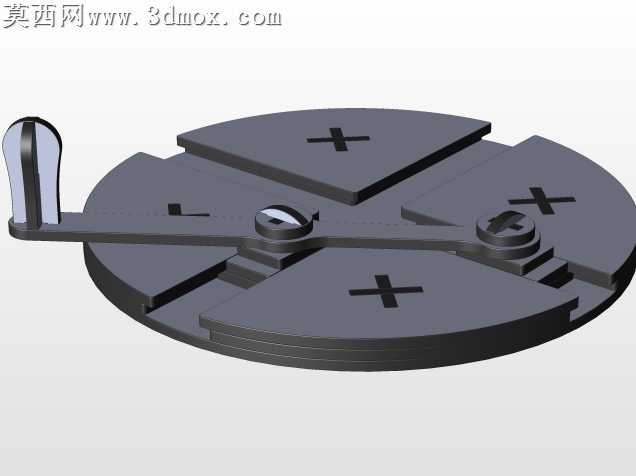

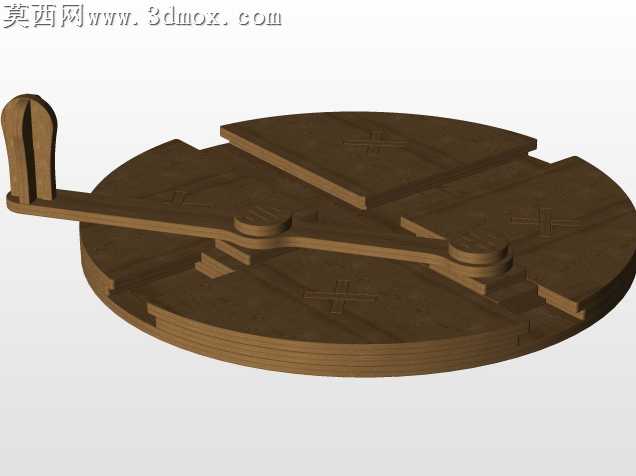

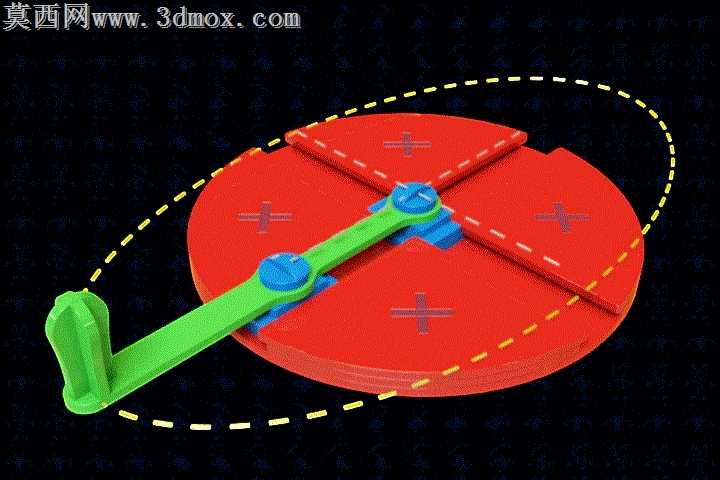

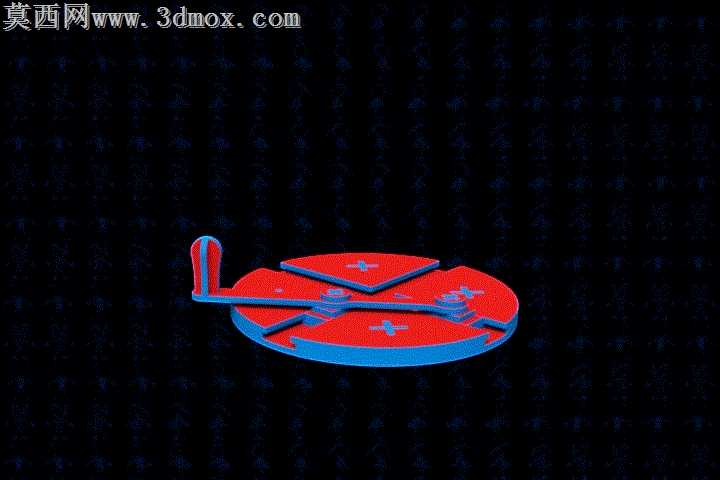

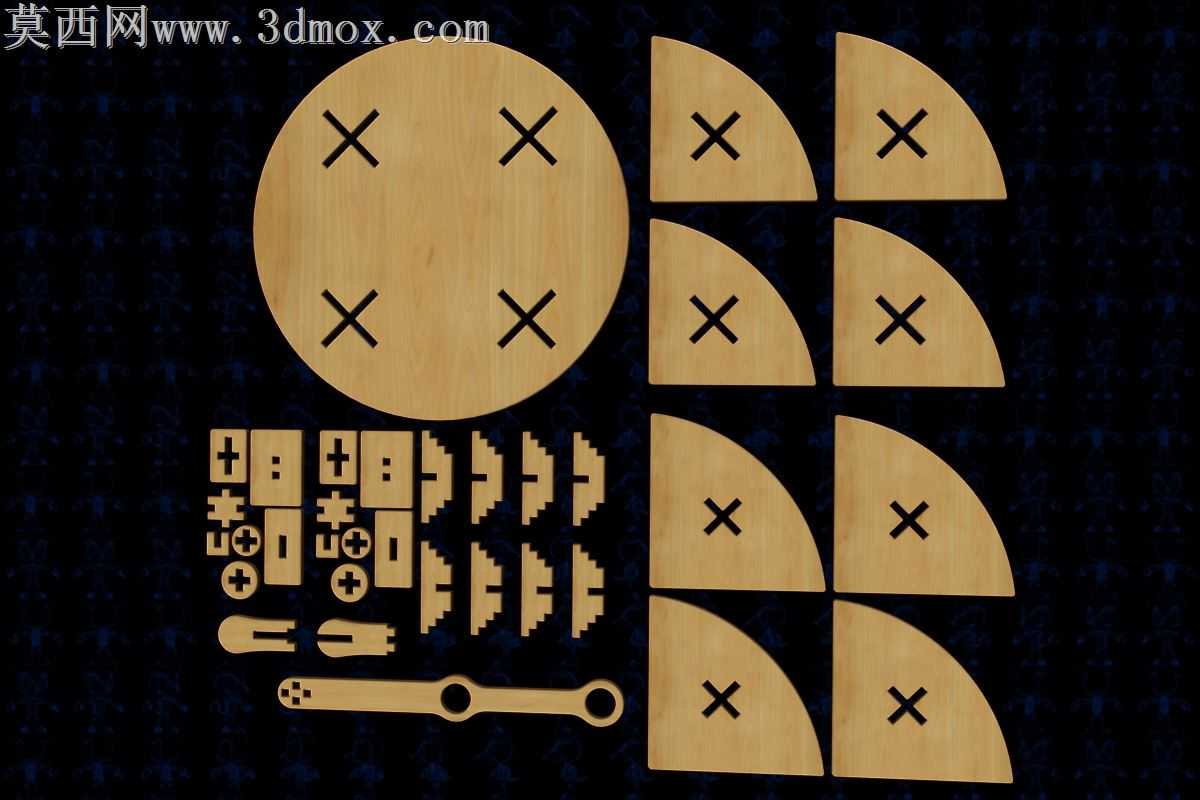

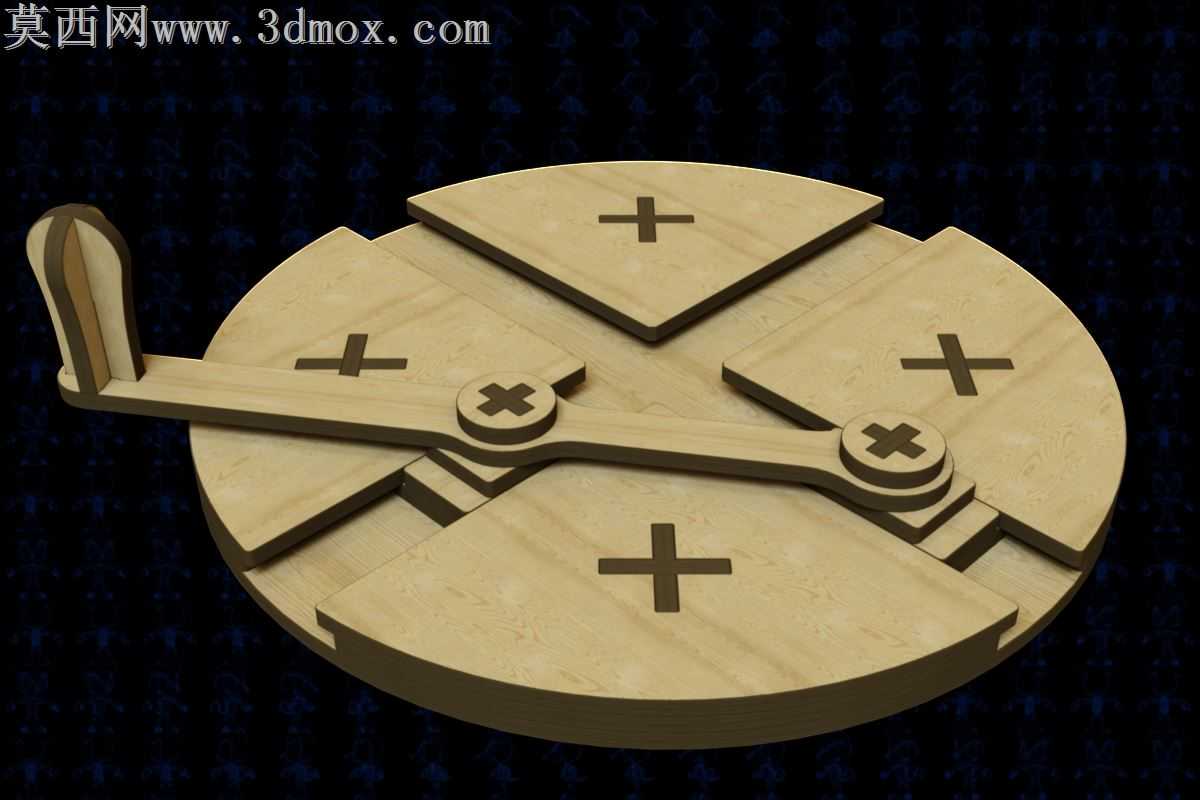

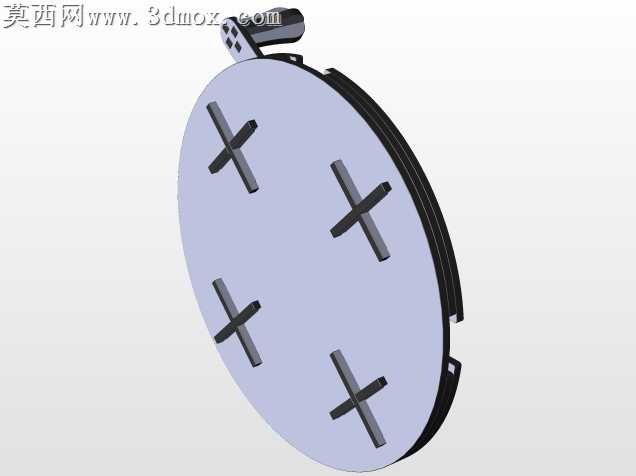

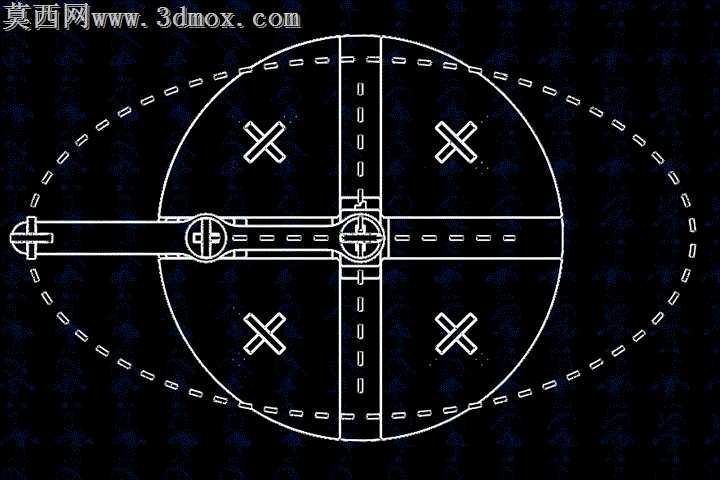

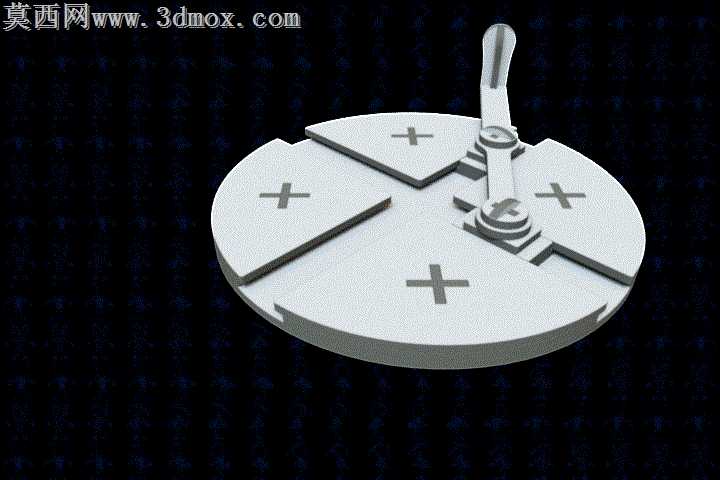

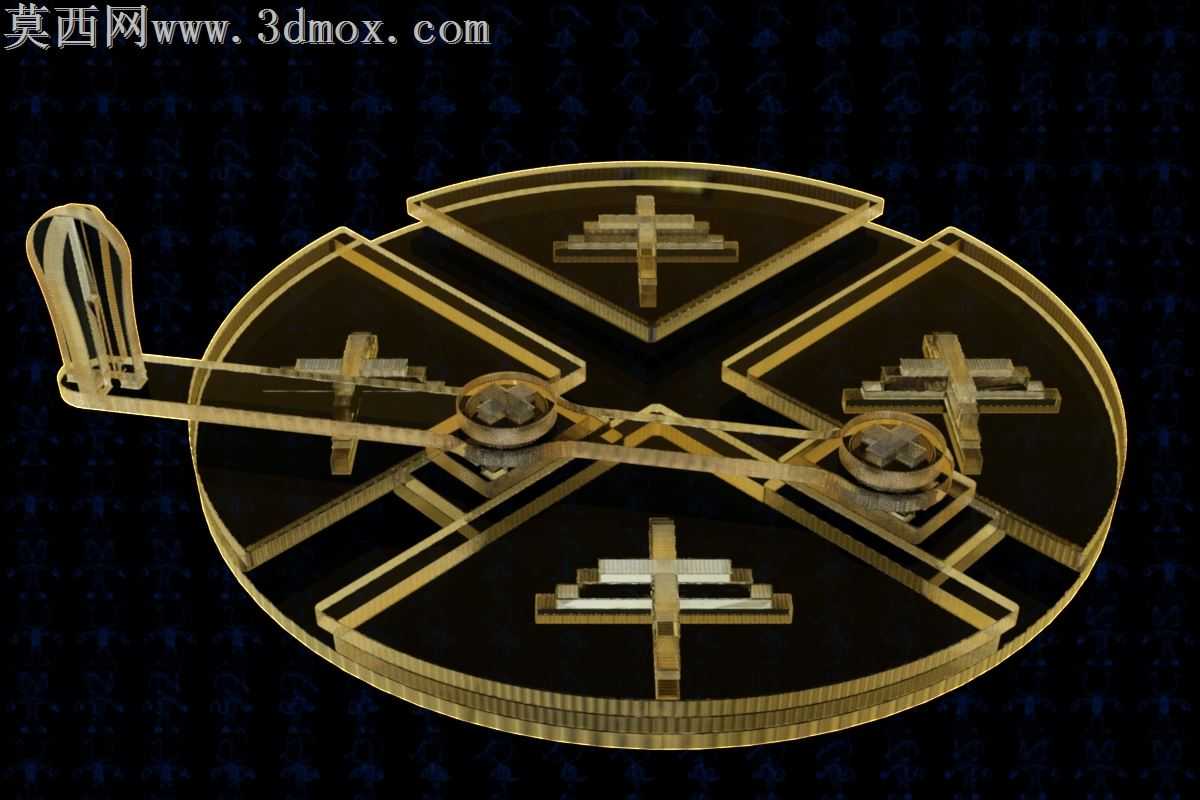

该作品为适配激光切割工艺设计的阿基米德·特拉梅尔机构，整体采用平板化拼装结构设计，所有零件均从平面板材切割成型，无需额外定制异形加工件，可通过标准激光切割设备完成板材下料后快速组装。建模阶段优先遵循激光切割加工的工艺约束，所有零件轮廓均设置为无锐角的闭合路径，零件间的拼接卡槽采用等间隙配合设计，预留了板材厚度对应的公差余量，避免切割后因材料厚度误差出现装配卡滞或松动的问题。材质设定上模拟常见的椴木层板效果，还原激光切割木质件的哑光浅黄纹理，表面添加轻微的切割灼烧痕迹质感，让渲染效果更贴近实际加工后的成品状态，十字槽位、拨杆手柄处的细节纹理也做了对应还原，提升整体真实感。结构设计上，主体圆盘作为承载基座，表面开设多道径向导向槽，两块带十字标识的滑动块嵌装在导向槽内，可沿槽体做直线往复运动，长拨杆通过转轴与两个滑动块铰接，转动拨杆时即可带动滑动块沿导向槽同步运动，实现阿基米德特拉梅尔机构的特定运动轨迹输出，拨杆末端做了圆弧过渡的手柄造型，方便手动操作演示。设计思路上优先考虑拼装的便捷性，所有零件均采用无胶卡扣拼接结构，转轴部位通过切割件自身的过盈配合实现铰接，无需额外金属紧固件，降低组装门槛，同时整体拆解后可完全平铺收纳，适合作为科普教学的演示教具，直观展示平面连杆机构的运动原理。渲染阶段采用深色背景突出木质机构的轮廓，通过柔和的侧光打光凸显板材的层叠质感与零件间的装配缝隙，还原实物的立体结构，让观看者可以清晰识别每个零件的形态与装配关系，整体设计兼顾了加工可行性、装配便捷性与演示功能性，是典型的工艺适配型机械结构设计作品。
