工业设备通用三角警示标识结构设计

在工业生产场景中，各类机械设备的外露危险区域都需要配置清晰可识别的警示标识，这类标识是设备安全防护体系里最基础也最不可或缺的组成部分，直接关系到现场操作人员的风险预判效率。这款三角警示标识的设计，完全贴合工业现场的实际使用需求，没有多余的装饰性结构，核心功能就是在各类设备的危险点位传递明确的警告信号，提醒操作人员注意周边存在的机械伤害、电气风险等潜在隐患。

从实际安装场景来看，这类警示标识可适配的设备范围极广，不管是冲压设备的运动部件旁、电气柜的高压接线区域、输送线的夹点位置，还是机床的旋转部件防护门、叉车的视野盲区侧方、压力容器的操作点位，都可以通过粘贴或铆接的方式固定。设计时优先考虑了标识的识别效率，采用等边三角形的外轮廓，这是全球工业领域通用的警告类标识轮廓形态，操作人员在距离设备3-5米的位置，即使没有看清标识上的具体符号，也能通过三角轮廓快速判断此处存在风险，提前做好防护准备。

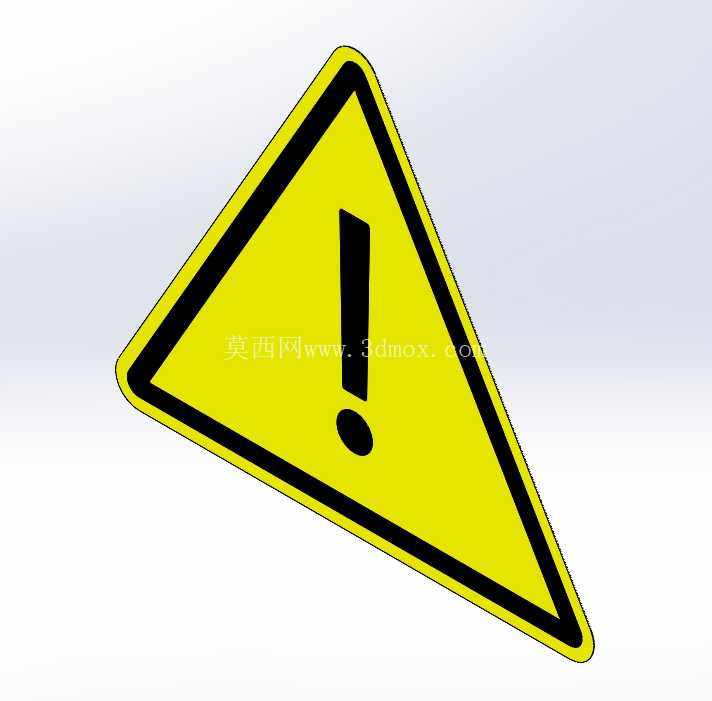

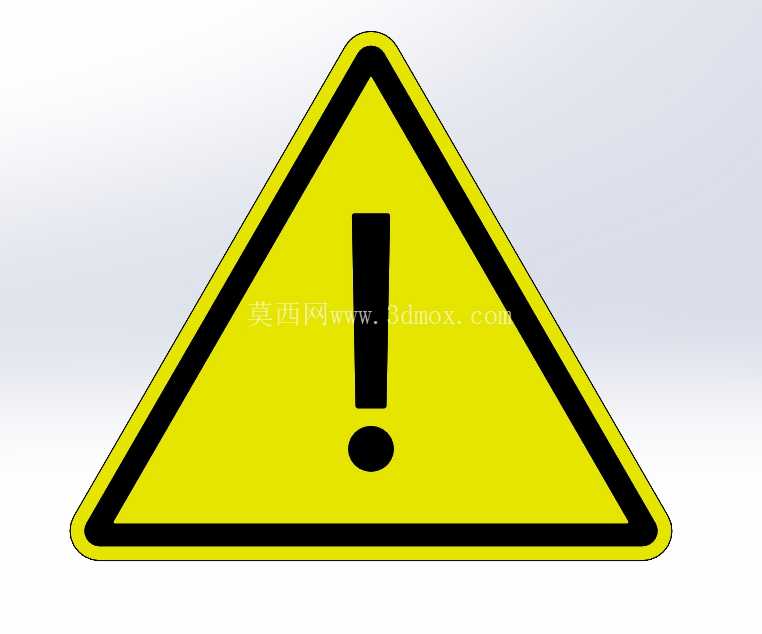

标识的结构分为三层，最底层是背胶层，采用耐油污、耐高低温的丙烯酸压敏胶，能够在-20℃到80℃的环境温度范围内保持稳定的粘接性能，不会因为设备运行产生的振动、车间内的油污飞溅或是常规的温湿度变化出现卷边、脱落的情况。中间层是标识基材，选用0.2mm厚的哑光PVC材质，既可以通过模切工艺精准加工出三角轮廓，又能避免车间照明光线在标识表面产生镜面反射，保证不同角度下的识别清晰度；如果是用于户外设备的场景，也可以替换为铝板反光基材，适配露天作业环境下的远距离识别需求。最上层是印刷层，采用黄底黑边的高对比度配色，黑色边框宽度占三角边长的十分之一，内部居中设置感叹号符号，符号的线条粗细经过反复调整，保证在标识整体边长为100mm的常规尺寸下，10米外的人员也能清晰识别符号内容。

设计过程中充分考虑了不同设备的安装边界，标识的尺寸设置了多档可适配的规格，最小的边长50mm规格可用于小型气动元件、接线端子排等狭小位置的警示，常规100mm边长规格适配大部分机床、配电柜的表面安装需求，最大300mm边长规格可用于大型起重设备、厂区危险区域围挡等需要远距离识别的场景。安装时不需要对设备表面做复杂处理，只需要将安装位置的油污、锈迹擦拭干净，将背胶离型纸撕掉后对齐位置按压平整即可，整个安装过程不超过1分钟，不会影响设备的正常生产运行。

从功能特性上来说，这款警示标识的耐候性经过了实际工况验证，表面的印刷层覆盖了一层哑光保护膜，能够耐受车间内常见的切削液、润滑油、弱酸弱碱清洗剂的飞溅腐蚀，日常设备清洁时用抹布擦拭不会出现印刷图案脱落、褪色的问题，正常使用场景下的有效识别周期可以达到5年以上，不需要频繁更换维护。标识的边缘做了圆角处理，避免粘贴后边缘尖锐划伤操作人员，也减少了边缘起翘的概率，提升长期使用的可靠性。

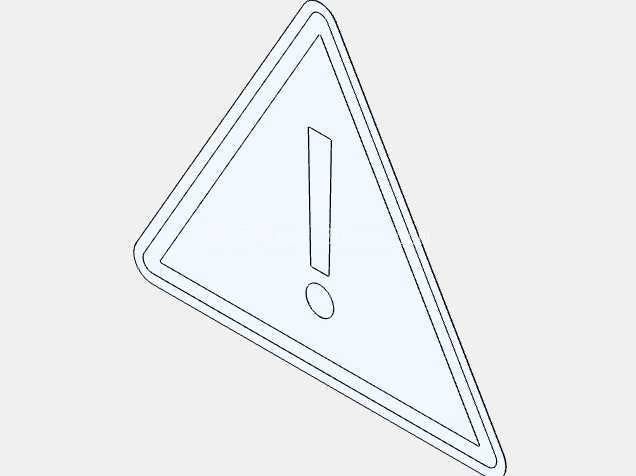

在结构建模阶段，严格按照安全标识的国标比例进行参数化绘制，三角的每个内角均为60度，边框宽度、内部感叹号的尺寸比例完全符合GB 2894的规范要求，没有随意调整比例导致识别歧义的问题。建模时将标识的各层结构做了分层处理，方便后续根据不同的使用场景调整基材厚度、背胶类型，也可以快速替换内部的警示符号，比如将感叹号替换为触电标识、高温标识、机械夹手标识等，快速适配不同的危险点位警示需求，不需要重新搭建整体轮廓模型，大幅提升同系列标识的设计效率。

很多设备设计人员在做整机结构设计时，往往容易忽略这类小标识的细节处理，要么是标识尺寸比例不规范导致识别度差，要么是选用的材质不符合车间工况，短时间内就出现脱落褪色的问题，反而成为安全隐患。这款警示标识的设计完全从工程实际出发，没有追求花哨的视觉效果，所有结构细节、材质选择、尺寸设置都是围绕工业现场的真实使用需求打磨，不管是用于新设备的出厂安全标识配置，还是老旧设备的安全标识更新改造，都能直接适配，不需要做额外的结构调整。
