办公用订书机结构设计三维作品

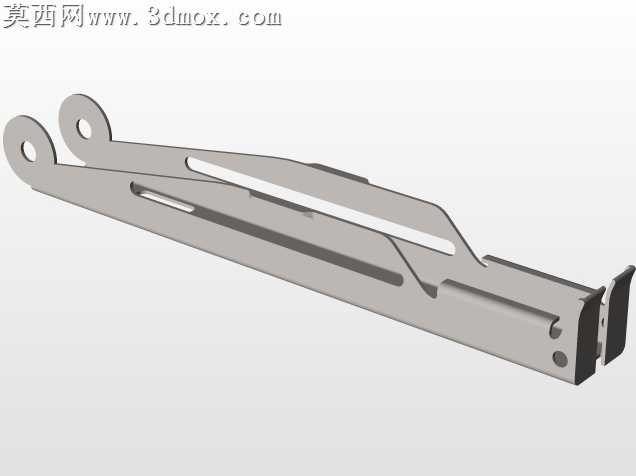

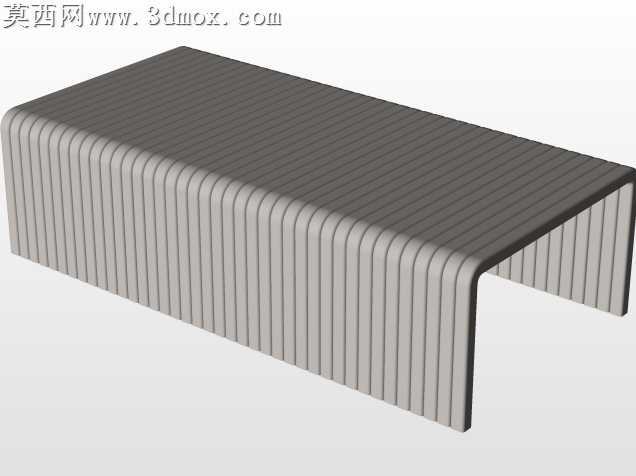

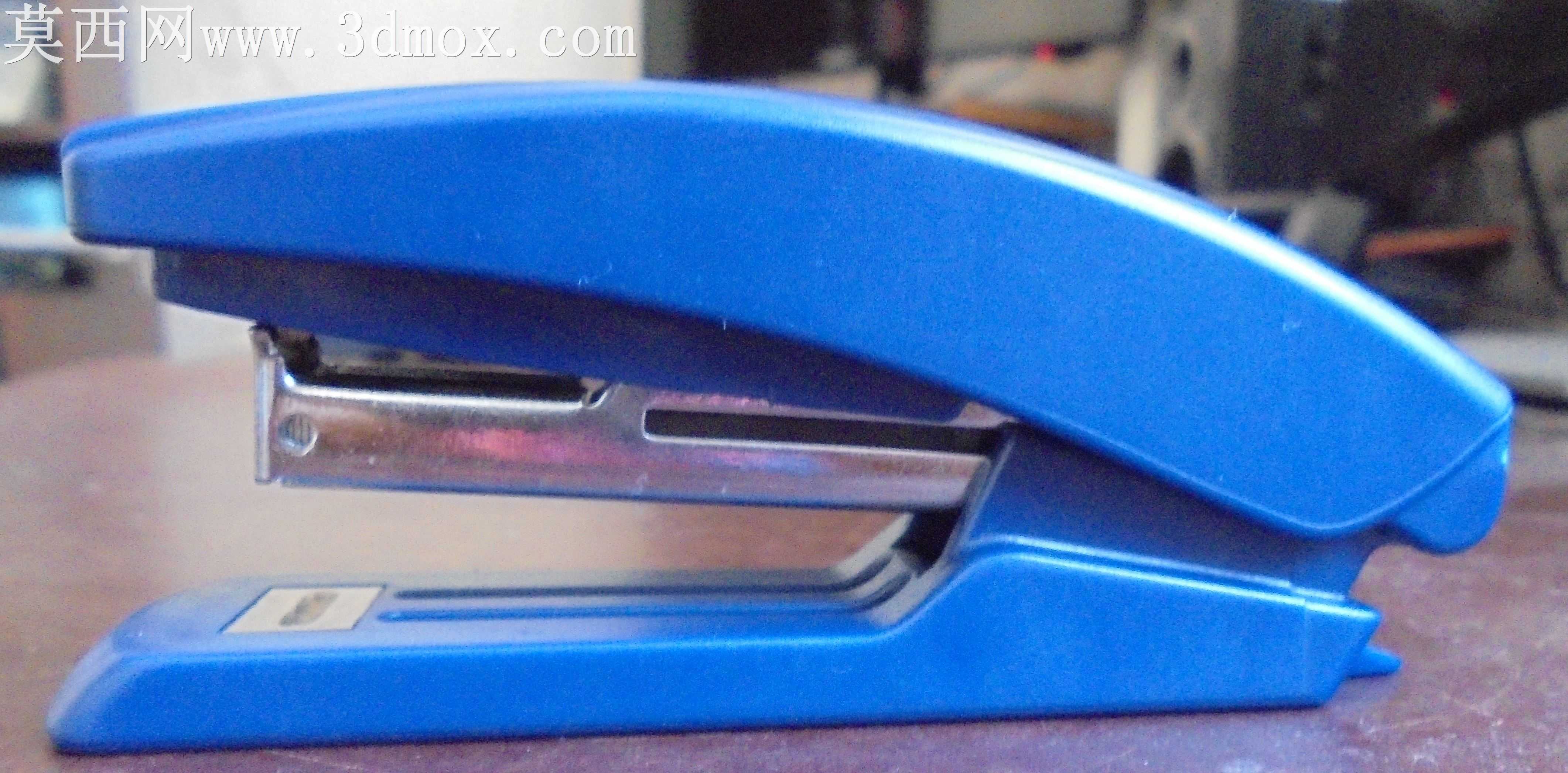

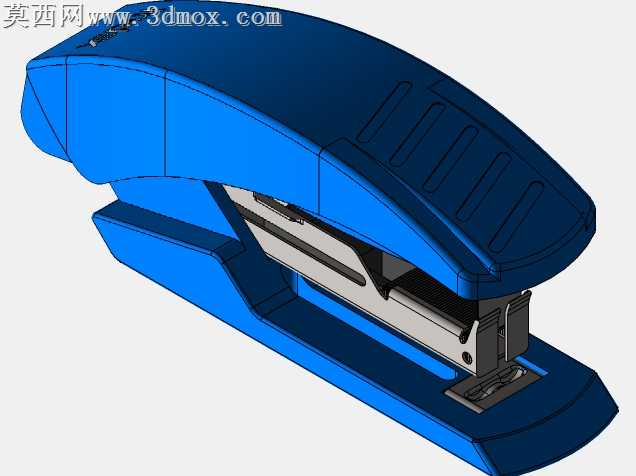

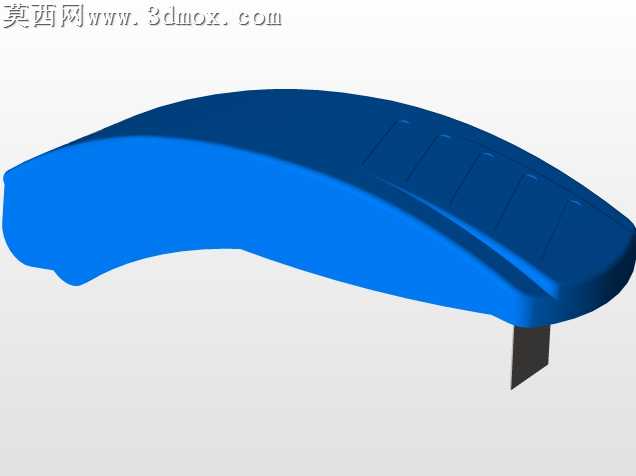

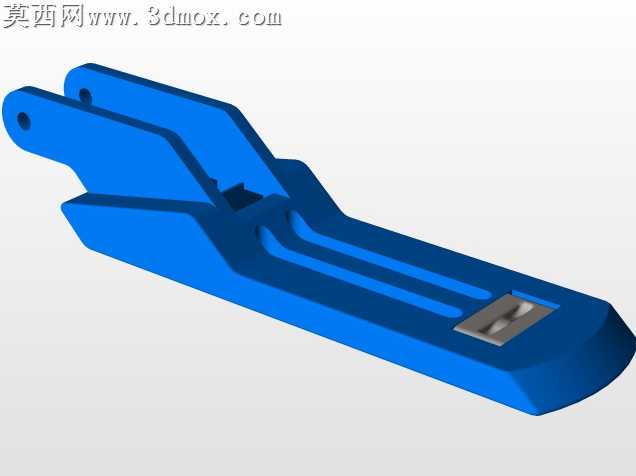

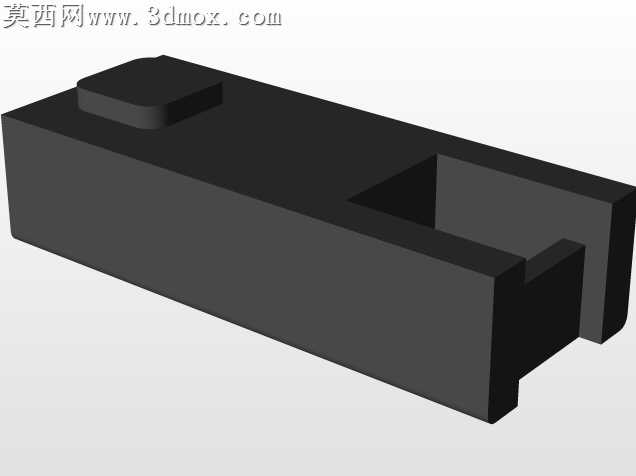

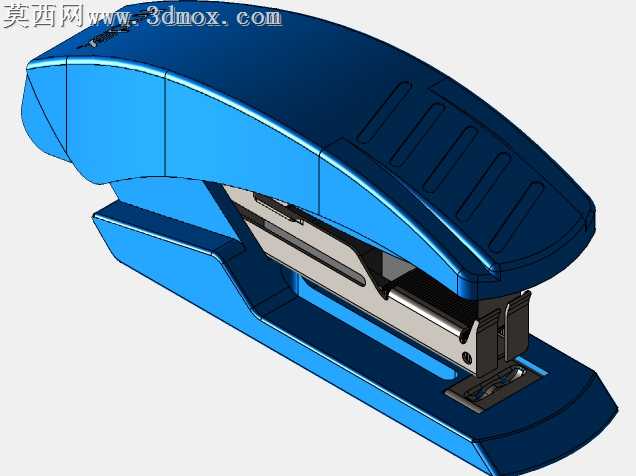

本作品为办公常用订书机的三维建模设计成果，建模过程依托主流三维设计软件完成，整体采用自顶向下的设计思路，先完成整体功能框架的搭建，再逐一拆分细化各个零部件的结构细节，确保各部件装配关系准确，运动逻辑符合真实订书机的使用逻辑。建模阶段针对订书机的压柄、钉槽、底座、成型弹片、订书钉推送机构等核心部件进行了精细化的结构还原，对压柄的弧度、底座的防滑纹理、钉槽的限位卡槽等细节特征都做了精准的特征建模，保证模型的尺寸比例与真实商用订书机保持一致，可直接用于结构验证、产品演示或二次设计参考。材质与渲染环节，针对不同部件的材质属性做了区分设置：金属冲压部件采用哑光冷轧钢材质，调整了金属粗糙度与反射参数，还原金属部件的磨砂质感与边缘的金属高光；塑料握持与底座部件采用ABS工程塑料材质，设置了合适的漫反射与轻微反光参数，还原办公塑料件的细腻哑光质感；底部防滑垫采用橡胶材质，添加了细微的凹凸纹理与低反光属性，提升模型的真实感。渲染阶段采用工作室布光方案，通过主光、辅光、轮廓光的组合打光，避免模型出现过暗的死黑区域与过曝的高光区域，清晰展现各个部件的结构衔接与材质差异，同时输出了多角度的渲染视图，可完整展示订书机的外观形态与内部结构布局。结构设计上还原了订书机的经典杠杆施力结构，压柄与底座通过转轴连接，按压时通过杠杆放大作用力，配合钉槽前端的成型片，可将订书钉压穿纸张后完成弯折定型；钉槽内部设置了弹簧推送结构，可在每次按压完成后自动将后续订书钉推送至出钉位置，保证连续装订的功能逻辑通顺，各活动部件的运动行程都做了限位约束，模拟真实产品的活动范围，避免出现结构干涉的问题。
