适配台虎钳的V形块通用管夹持结构

在自行车车架制造、维修的现场作业场景里，经常会遇到不同管径的金属圆管需要稳固夹持的需求——不管是升降座管的裁切、坡口加工，还是车架管件的焊接对位、打磨修整，常规台虎钳的平钳口直接夹圆管时，很容易出现管材打滑、表面夹伤，甚至因为接触面积不足导致夹持力不够，加工过程中管材转动偏移的问题，很多一线维修和制架师傅会临时垫胶皮、木块，但这类临时方案的夹持精度和稳定性都没法满足持续作业的要求，这套V形夹持块就是针对这类场景设计的台虎钳配套夹持结构。

从功能特性来看，这套结构采用成对使用的设计逻辑，两个对称的V形块分别对应台虎钳的固定钳口和活动钳口，安装时直接贴靠在原有平钳口的端面即可，不需要对原有台虎钳做任何改装，也不需要额外的固定连接件，依靠台虎钳锁紧时的夹紧力就能把V形块牢牢压在钳口上，不会在夹持过程中出现移位。V形槽的开口角度经过适配，能够覆盖自行车车架维修、制造场景下绝大多数常用管径的圆管，从细的变速线管外套、座管，到稍粗的车架上管、下管，都能落入V形槽内形成四点接触，相比平钳口的两点接触，接触面积大幅提升，夹持时的压强分布更均匀，既不会因为局部压强过大夹伤薄壁管材的表面，也能提供足够的摩擦力阻止管材转动，哪怕是需要对管材施加较大扭矩的攻丝、铰孔作业，也能保证管材位置稳定。

设计思路上，这套结构没有采用复杂的快换或者可调结构，而是走极简实用的路线，整体为一体式块体结构，没有活动零部件，不存在长期使用后的磨损间隙问题，可靠性极高。块体的背面为完全平面，能够和台虎钳的平钳口端面完全贴合，保证夹持时V形槽的对称中心和钳口的运动方向垂直，不会出现装夹后管材轴线偏斜的问题。V形槽的边缘做了微小的倒角处理，一方面是避免尖锐棱边划伤管材表面的涂层或者金属基体，另一方面也能在管材放入V形槽时起到导向作用，不需要刻意对准就能让管材自然滑入槽底的对中位置，提升装夹效率。块体的整体厚度经过测算，安装后台虎钳的最大开口行程不会被过多占用，哪怕是夹持最大适配管径的管材，台虎钳的剩余行程也能满足锁紧需求，不会出现钳口走到极限行程还没法夹紧的情况。

从安装边界和尺寸适配来看，这套V形块的外形尺寸适配市面上绝大多数4寸、5寸、6寸规格的常规台虎钳，块体的宽度和常规台虎钳钳口宽度匹配，安装后不会突出钳口两侧，不会影响台虎钳原有平钳口的正常使用——不需要夹持圆管时，直接把V形块取下就能恢复台虎钳的原有功能，切换过程不需要任何工具，几秒钟就能完成。块体的高度设计也经过考量，V形槽的中心高度和台虎钳钳口的中心高度基本重合，夹持管材时管材的轴线基本处于钳口的中心位置，锁紧时钳口的受力均匀，不会出现偏载导致的钳口歪斜、丝杆磨损加剧的问题。如果采用3D打印制作的话，100%填充的PLA材质就能够满足日常维修作业的强度需求，夹持时的摩擦力足够，同时PLA材质的硬度比金属管材低，不会像钢制钳口那样在管材表面留下难以消除的夹痕，对于需要保持表面完好的成品管材维修作业尤其适用。

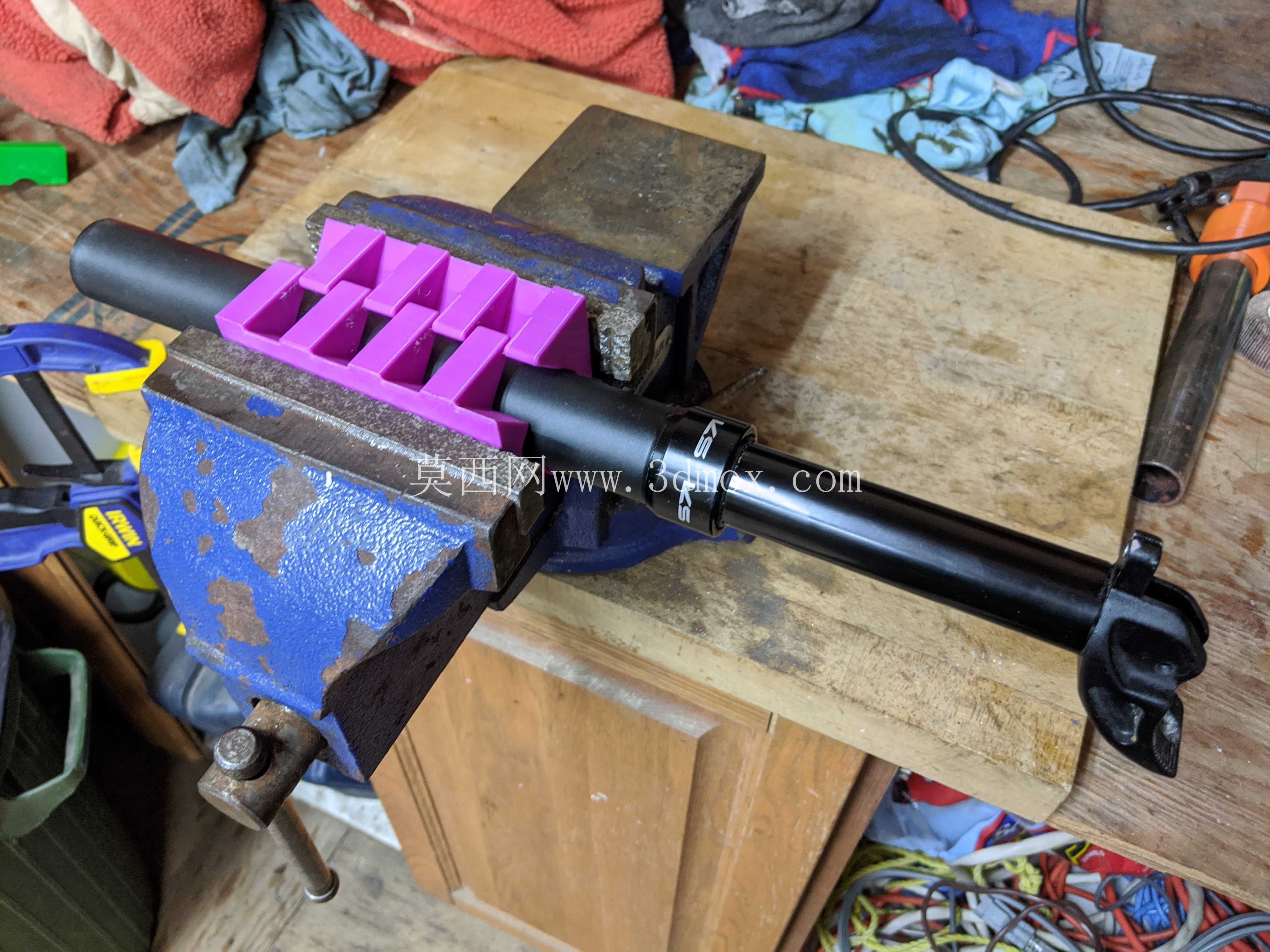

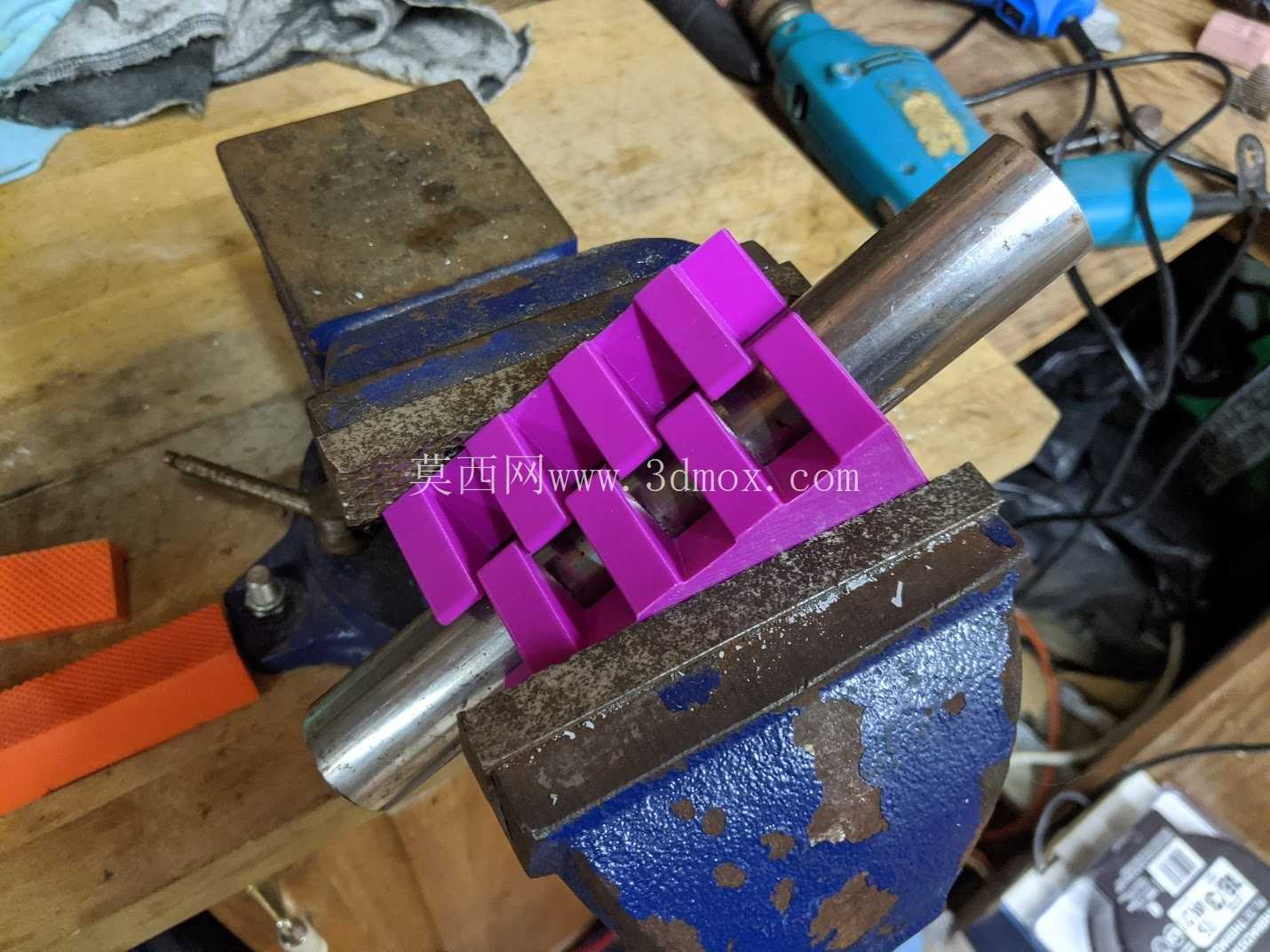

实际使用时，只需要将两个V形块分别贴在台虎钳的两个钳口端面上，转动台虎钳手柄让钳口小幅靠拢，初步固定住V形块的位置，再把需要夹持的圆管放入两个V形块形成的菱形空间内，继续转动手柄锁紧钳口就能完成装夹。相比专用的管子台虎钳，这套V形块不需要额外占用工作台空间，依托现有台虎钳就能实现圆管夹持功能，对于空间有限的维修工位、小型制架工作室来说，不需要额外购置专用夹持设备就能满足作业需求，成本极低且实用性极强。哪怕是在非自行车维修的场景下，只要是需要在常规台虎钳上夹持圆管类工件的作业，比如小直径圆钢的打磨、小管件的粘接装配，这套V形块都能发挥作用，大幅拓展普通台虎钳的夹持适用范围。
