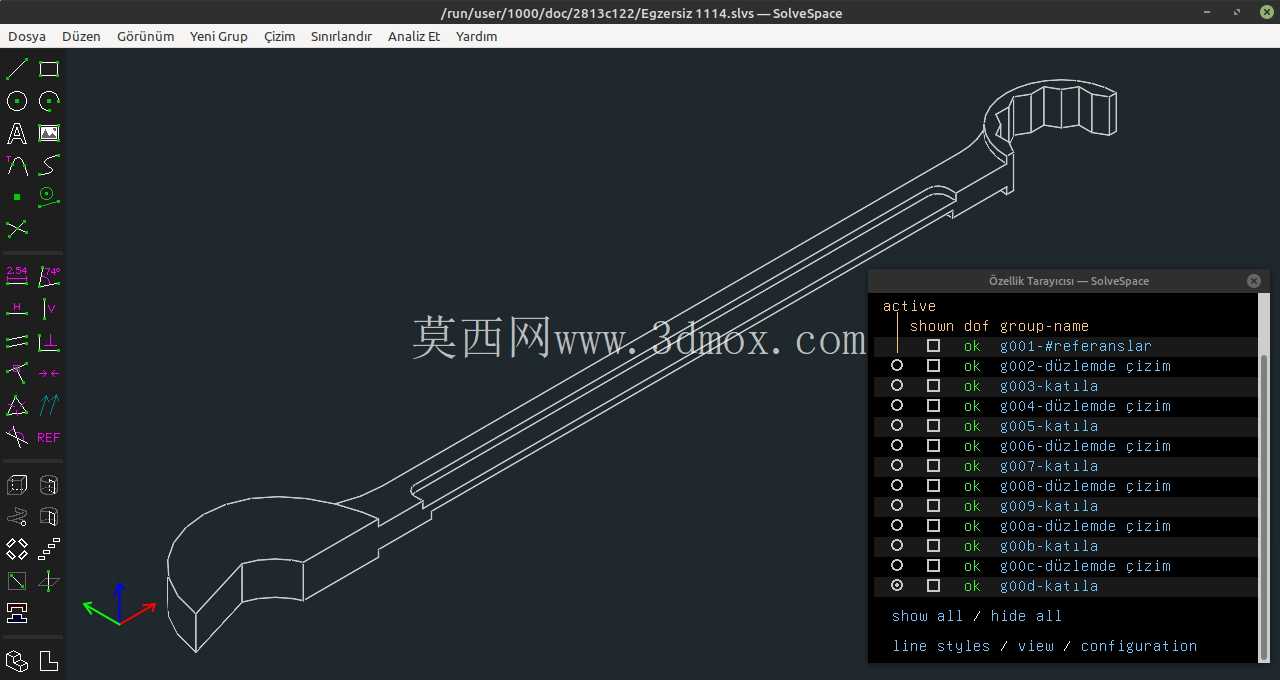

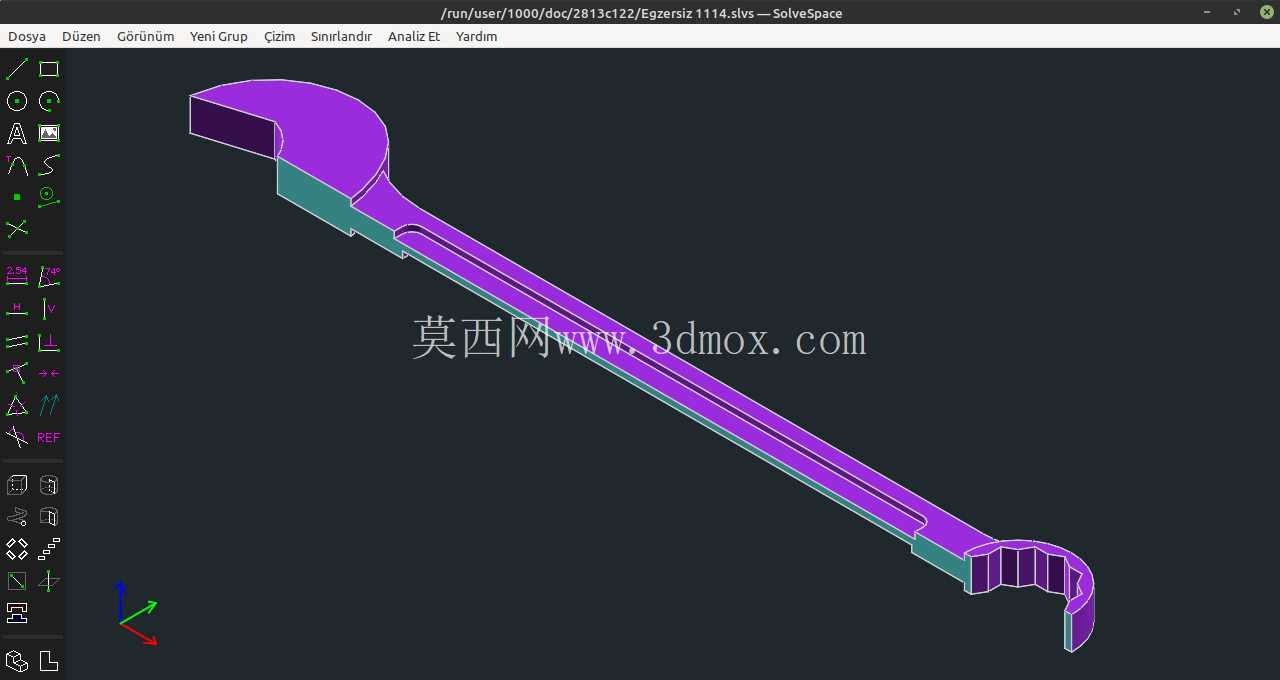

两用开口梅花扳手三维结构设计

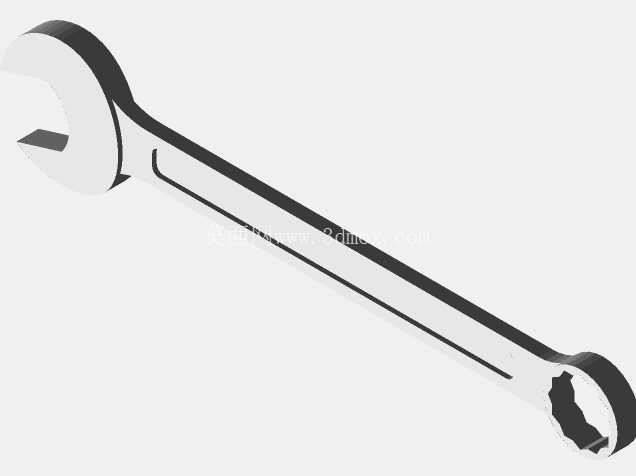

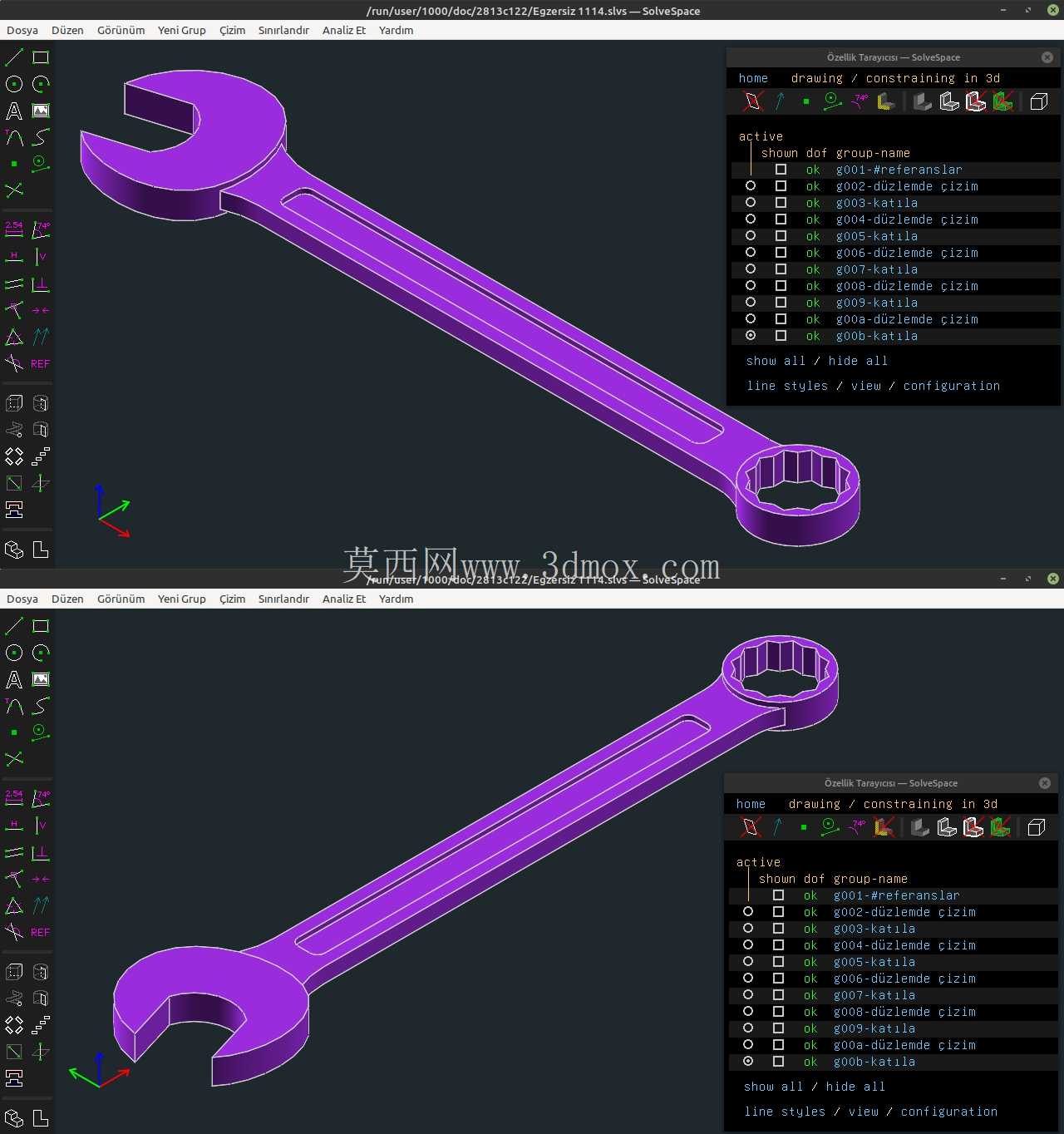

这款两用扳手是机械装配、设备维保场景中最常用的手动紧固工具之一，一端为开口扳头，另一端为梅花扳头，单支工具即可覆盖两种紧固作业需求，能有效减少作业时工具更换频次，提升现场操作效率。开口端适配外六角螺栓、螺母的快速拧动作业，尤其适合螺栓两端外露、操作空间开阔的工位，可直接从侧面卡入紧固件，无需沿螺栓轴向套入，在长螺杆装配、管路旁紧固件拆装等场景下优势明显；梅花端为十二角内孔结构，与紧固件头部的接触面积更大，受力均匀分布在多个棱边上，施加较大扭矩时不易打滑、不会损伤螺栓头部棱角，适合大扭矩紧固、紧固件锈蚀后拆卸等对施力要求更高的工况，也能适配空间受限、无法大角度转动扳手的工位，每次仅需转动较小角度即可重新卡合紧固件，完成连续拧动操作。

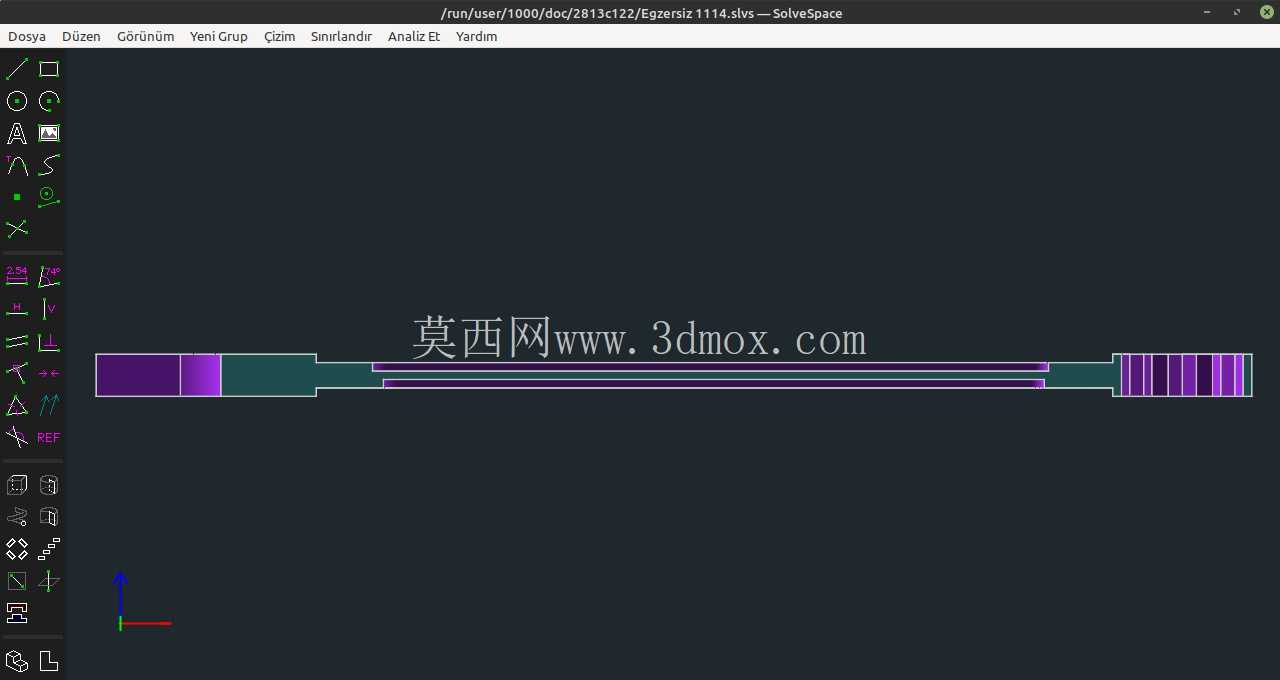

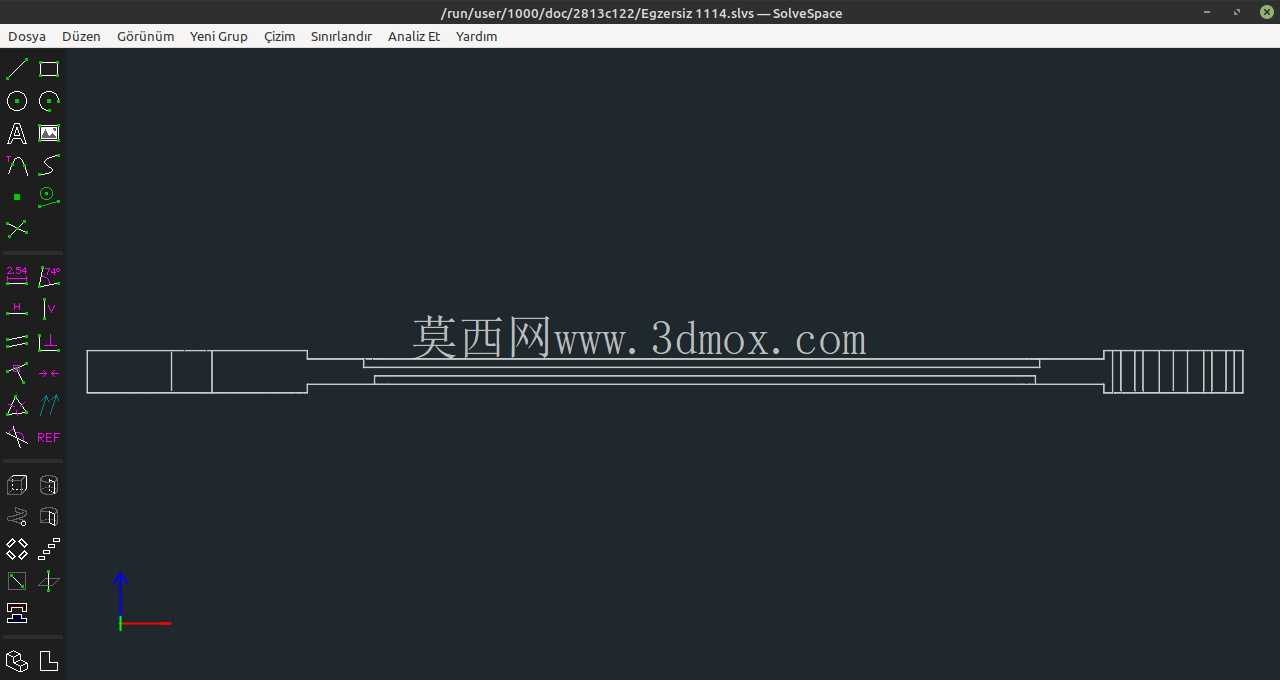

从结构设计逻辑来看，扳身采用长条形等强度设计，整体沿长度方向做了中间收窄、两端加厚的过渡处理，既控制了工具整体重量，又保证了两端扳头与扳身连接位置的结构强度，避免大扭矩施力时出现扳头断裂、扳身弯折的失效问题。扳身表面设置的长条形凹槽并非装饰结构，一方面可以在不降低扳身抗弯截面模量的前提下减少材料用量，降低工具自重，长时间手持作业不易产生疲劳感；另一方面凹槽结构可以提升扳身的抗扭刚度，施加扭矩时扳身的扭转变形量更小，力的传递效率更高。两端扳头的工作内孔尺寸严格对应标准紧固件的对边尺寸公差，开口端的开口角度、开口深度经过匹配设计，既保证卡入紧固件后有足够的啮合深度，不会在施力时脱出，又能适配一定范围内的公差偏差异，不会出现卡滞过紧无法快速脱出的问题；梅花端的十二角齿形做了微小的倒角导向处理，即使在视线受阻的盲操作场景下，也能快速对准紧固件头部完成卡合，齿根位置做了圆弧过渡处理，避免应力集中导致的齿部崩裂问题，提升工具的使用寿命。

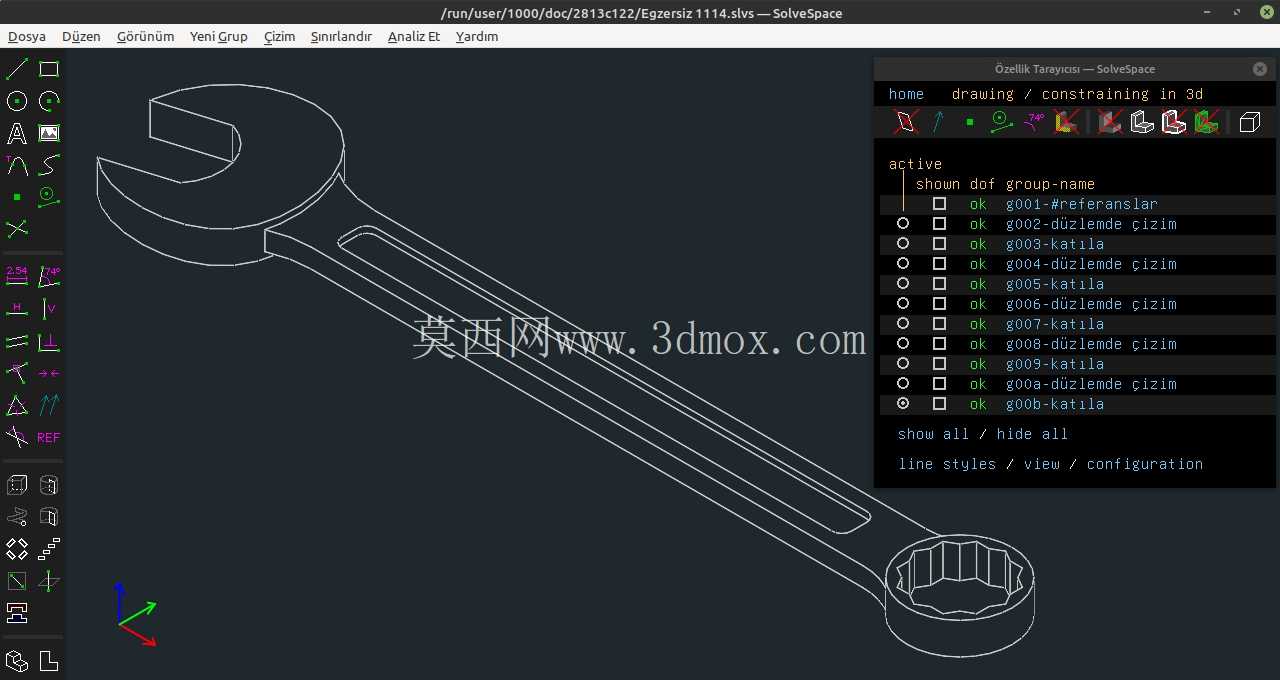

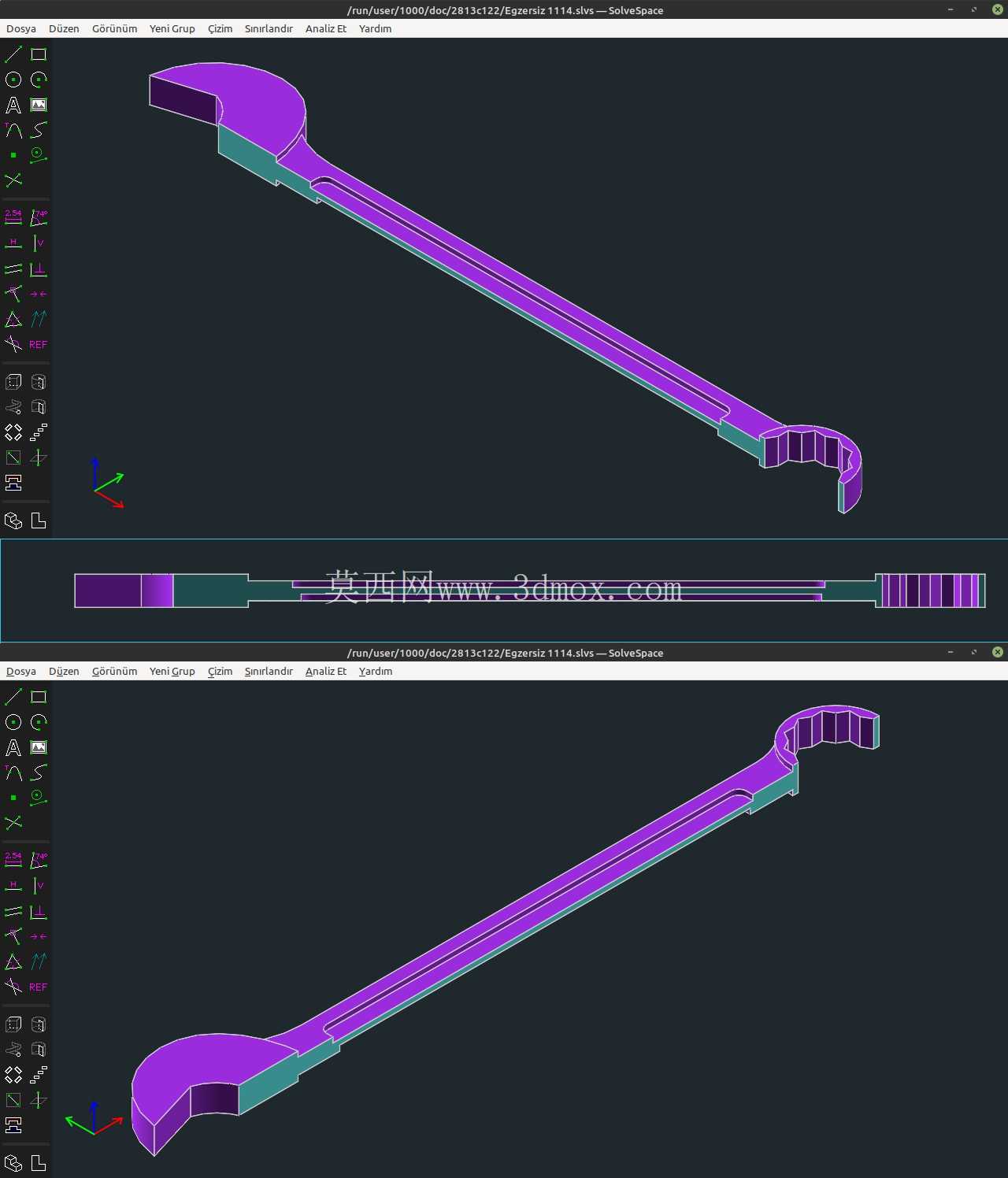

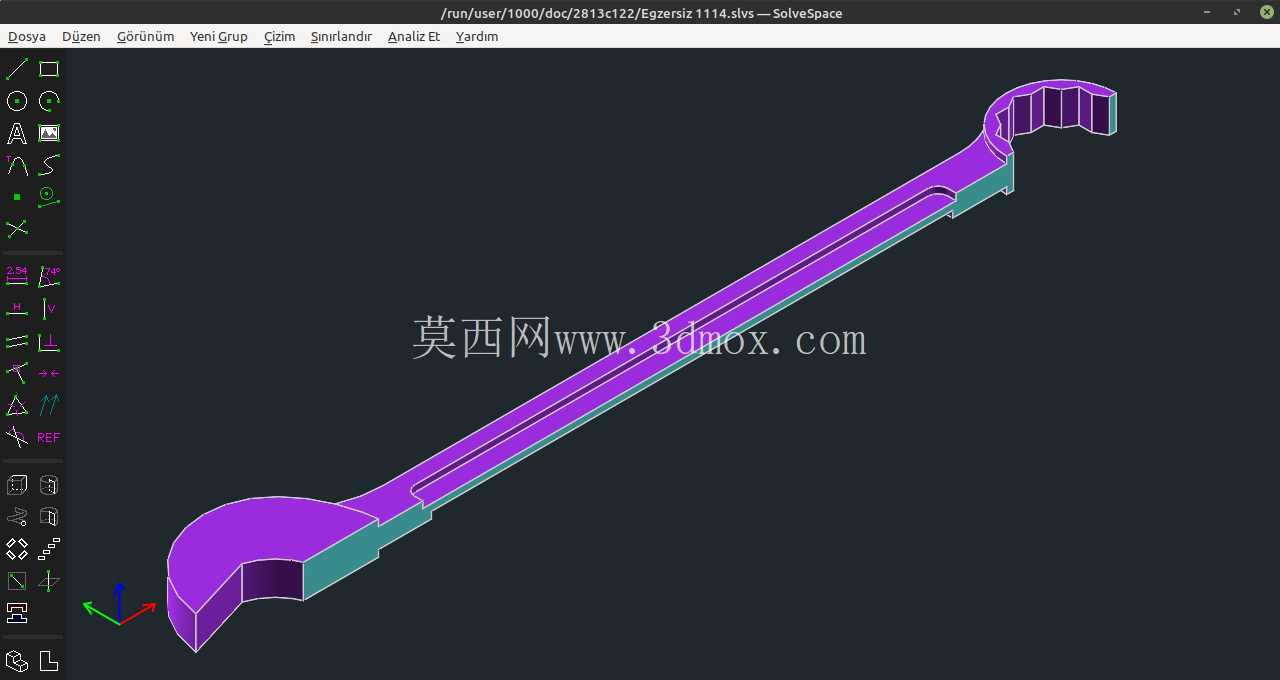

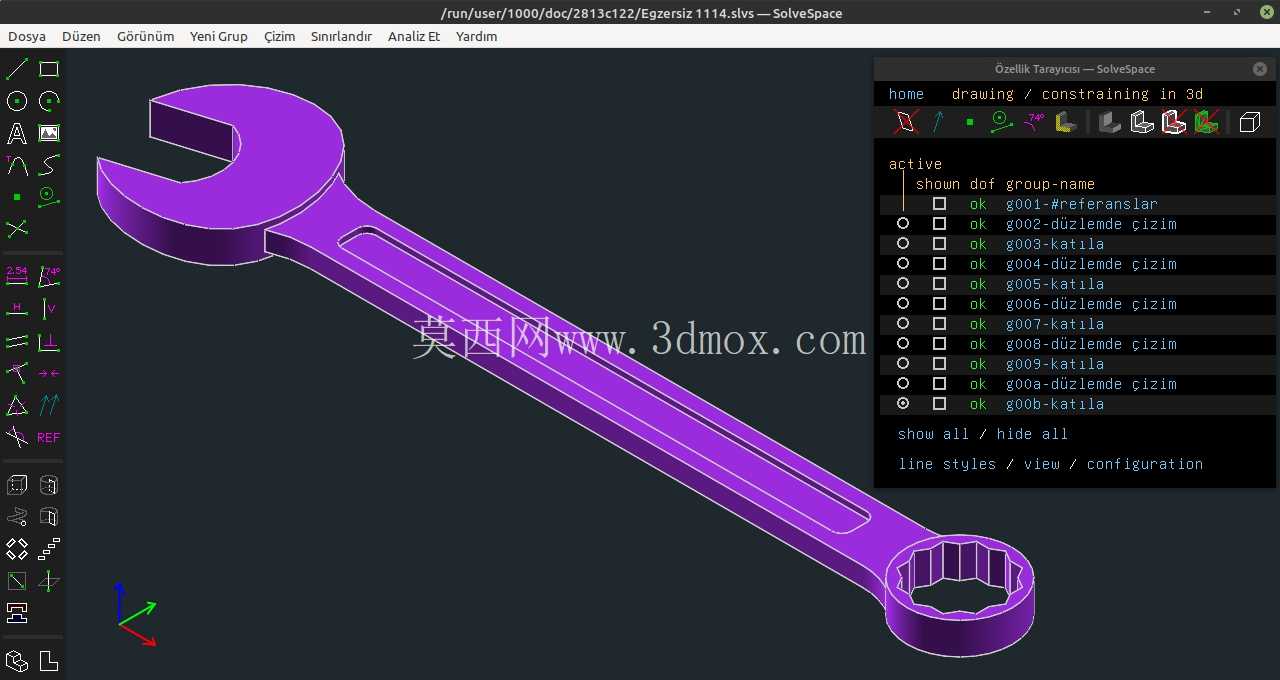

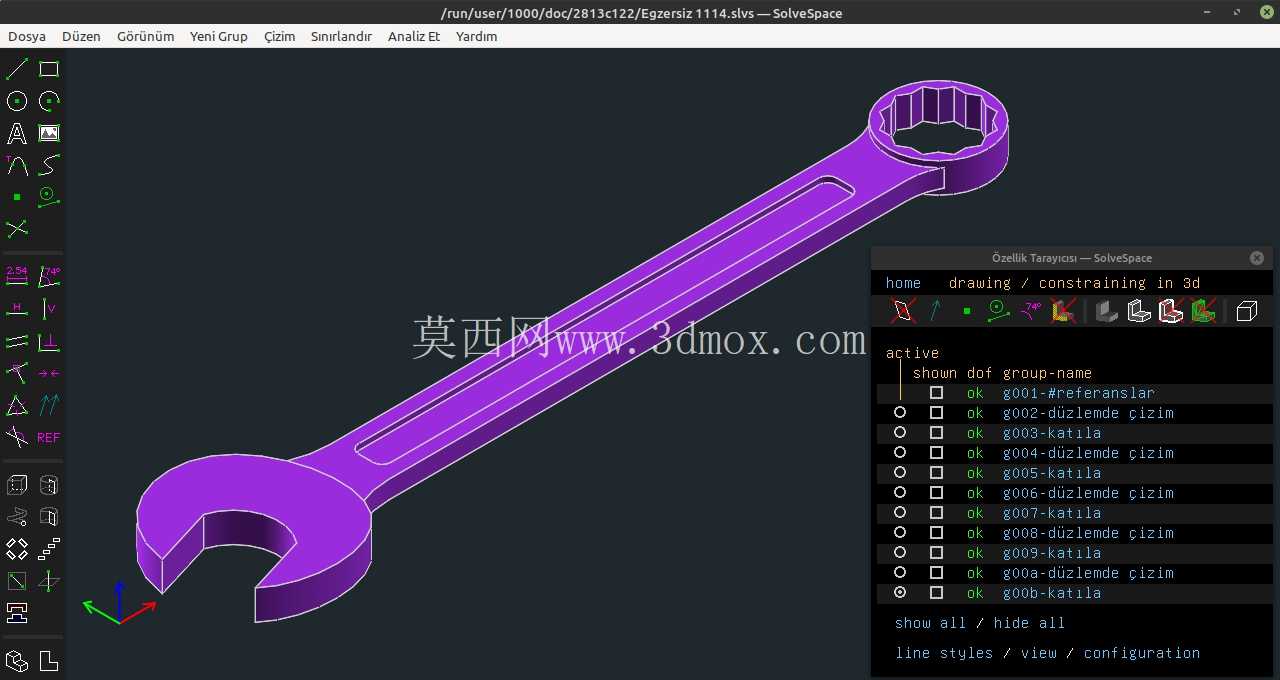

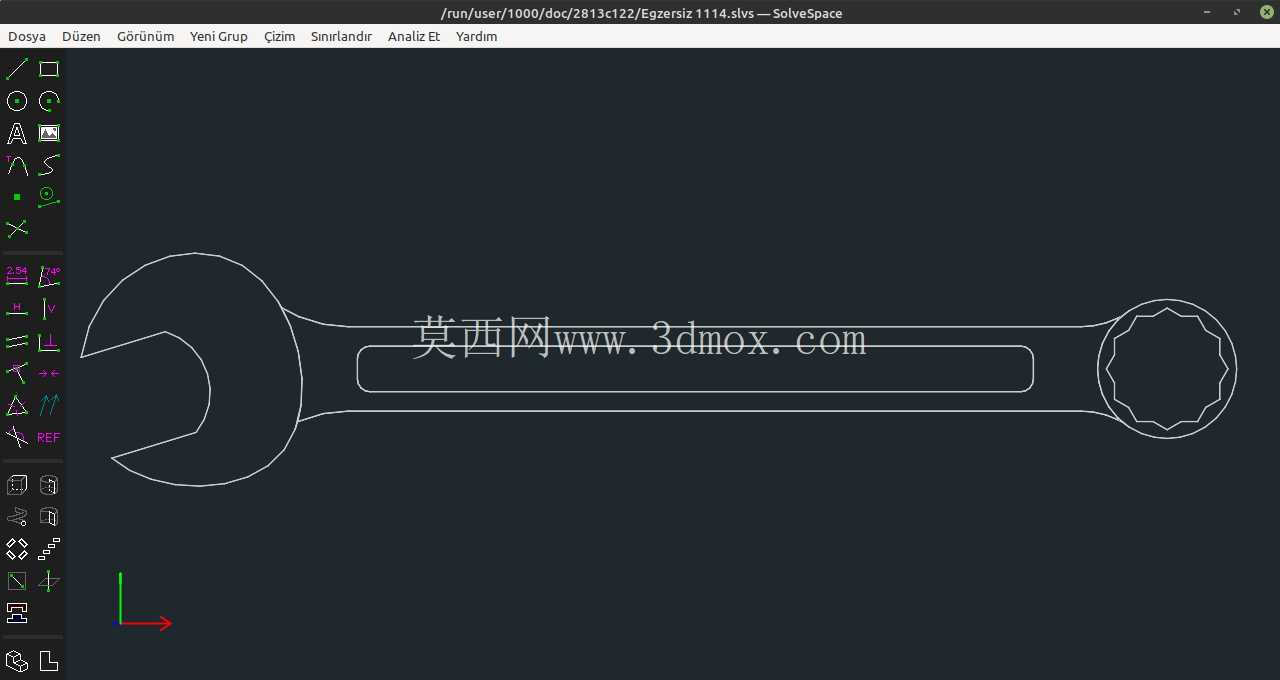

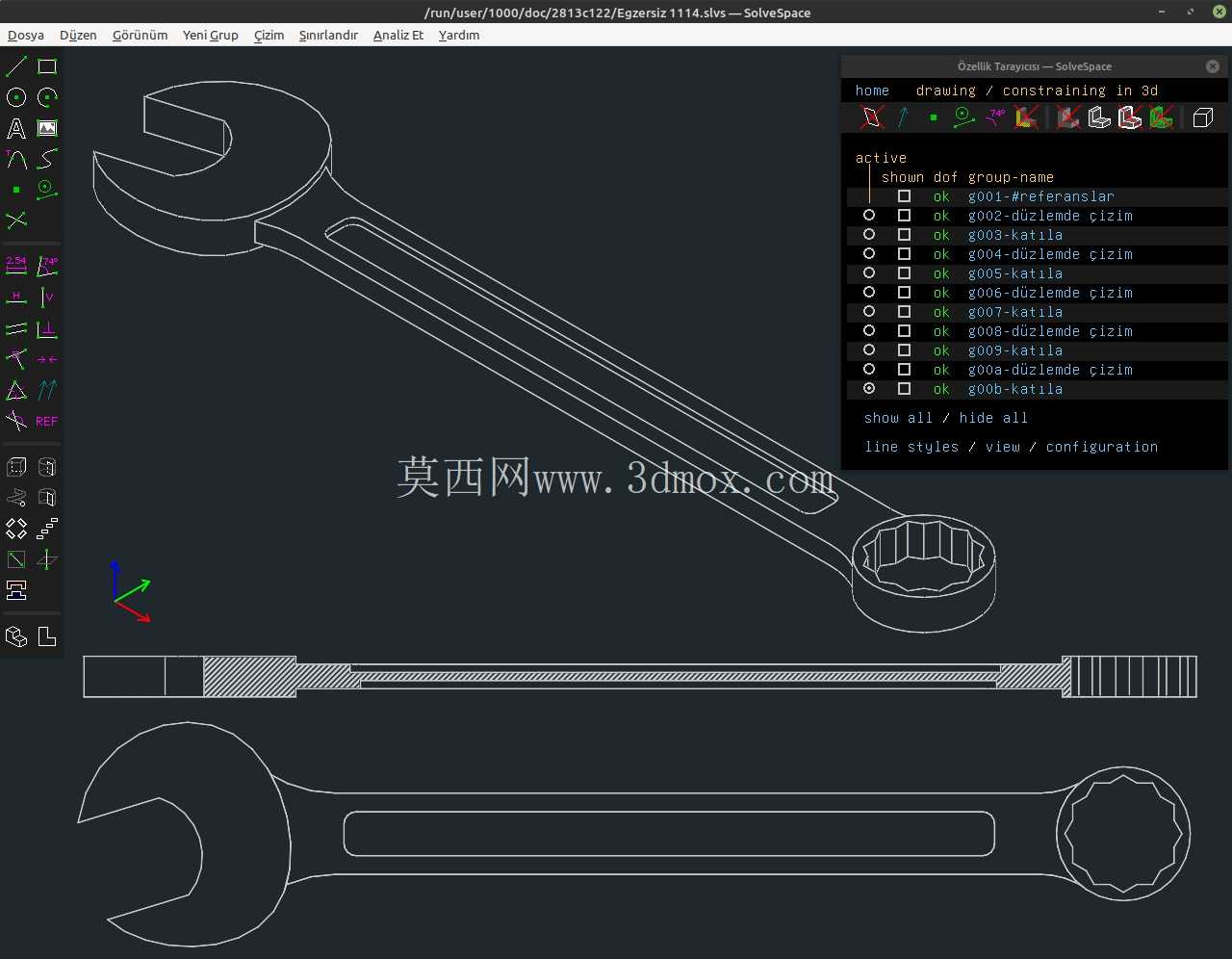

从实际使用的安装边界与适配场景来看，这类两用扳手通常对应单一规格的紧固件，扳身长度根据对应螺栓的额定紧固扭矩做匹配设计，小规格扳手扳身较短，避免施力过大导致螺栓断裂或螺纹滑牙；大规格扳手扳身更长，利用杠杆原理放大施加在手柄上的力，无需额外加接延长杆即可达到额定紧固扭矩。手柄末端做了圆弧收边处理，没有尖锐棱角，手持施力时不会硌伤手掌，即使长时间施加较大扭矩，握持手感也能保持稳定。在设备维保、产线装配、五金维修、户外设备安装等各类场景中，这类两用扳手都是基础配置工具，相比单头扳手减少了工具携带数量，相比活动扳手不存在活动 jaw 间隙导致的打滑、棱角损伤问题，紧固可靠性更高。建模过程中需要重点关注两端扳头的工作尺寸公差、扳身的强度过渡、各位置的圆角处理，避免出现应力集中的尖锐棱角，同时要保证整体结构的对称性，两端扳头的中心与扳身长度方向的中心线重合，施力时不会产生偏载力矩，保证力的传递方向与螺栓轴线垂直，避免斜向施力导致的螺栓弯曲、扳手滑脱等问题。
